تامین کننده لوازم جانبی MCB بادوام چین

دسته بندی

نوع لوازم جانبی

تابع

مشخصات فنی

عملیات از راه دور

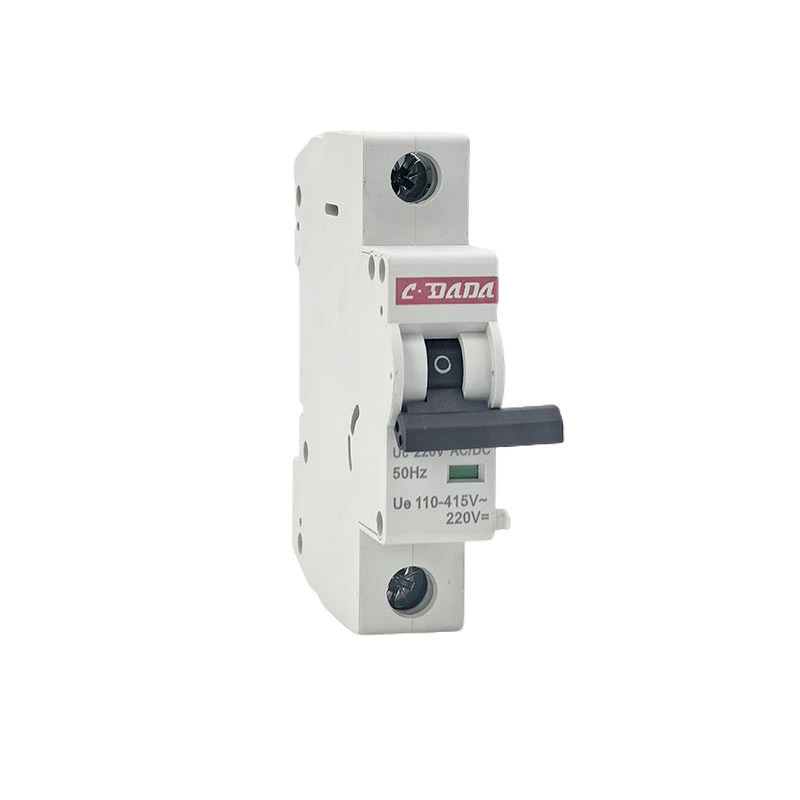

سفر شنت (ST)

خاموش شدن از راه دور از طریق سیگنال ولتاژ خارجی

AC: 24 ولت، 110 ولت، 230 ولت، 415 ولت؛ DC: 12 ولت، 24 ولت، 48 ولت، 110 ولت؛ Inrush 200VA (AC)/200W (DC)، مهر و موم شده 20VA (AC)/20W (DC)؛ زمان سفر کمتر از 50 میلی ثانیه؛ عرض: 17.5 میلی متر (1 ماژول)

تخلیه ولتاژ پایین (UVR)

خاموش شدن خودکار زمانی که ولتاژ به زیر آستانه می رسد

وانت: 0.85×Un; انصراف: 0.35-0.7×Un (35-70٪ از امتیازات)؛ جلوگیری از بسته شدن مجدد خودکار؛ عرض: 17.5 میلی متر (1 ماژول)

آزادسازی اضافه ولتاژ

زمانی که ولتاژ از حد مجاز فراتر رود، حرکت می کند

به طور معمول 270-280 ولت AC برای سیستم های 230 ولت؛ در برابر شرایط اضافه ولتاژ محافظت می کند

دستگاه عامل موتور

شارژ برقی و عملکرد ON/OFF از راه دور

منبع تغذیه 230 ولت متناوب، زمان کار 3-5 ثانیه، لغو دستی، بازخورد موقعیت

سیگنالینگ وضعیت

تماس کمکی (AX)

موقعیت شکن را نشان می دهد (روشن/خاموش)

1NO+1NC یا 2NO+2NC، 6A در 230V AC/3A در 400V AC، کنتاکت های آلیاژ نقره؛ عرض: 9 میلی متر (0.5 ماژول)

تماس با زنگ هشدار (AL)

سیگنال شکن به دلیل خطا خاموش شد

1NO + 1NC، فقط در سفر خودکار (نه خاموش دستی)، متمایز از کمکی عمل می کند. عرض: 9 میلی متر (0.5 ماژول)

تماس با سیگنال خطا

انواع خطاهای خاص را نشان می دهد

مبتنی بر میکروسوئیچ، یکپارچه با واحدهای سفر الکترونیکی

ایمنی و امنیت

ضمیمه قفل

قفل شکن در وضعیت ON یا OFF

2 قفل با هاپس 4.75 میلی متری را می پذیرد. از عملیات غیرمجاز جلوگیری می کند

کیت قفل

سوئیچ را در موقعیت خاص ایمن می کند

برای رویه‌های lockout/tagout تعمیر و نگهداری (LOTO).

سیستم های شینه

گذرگاه نوع پین

اتصال تغذیه 1 فاز یا 3 فاز

طول 1 متر، تا 56 قطب، 100 آمپر، عایق

باسبار نوع چنگال

توزیع چند قطبی

برای پیکربندی های 1P، 2P، 3P، 4P، اتصالات جانبی موجود است

حفاظت و شناسایی

پوشش های ترمینال

از تماس تصادفی جلوگیری می کند

IP20 تا IP40، موانع فاز، طراحی ایمن برای انگشتان

نوارهای علامت گذاری

شناسایی مدار

نوارهای 13 ماژول برای برچسب زدن، نصب فوری

هوشمند/ارتباطات

کمکی بی سیم

نظارت بر وضعیت بلوتوث / وای فای

برنامه Tuya سازگار، با برق یا باتری، هشدارهای زمان واقعی

جزء

تابع

جزئیات فنی

سیم پیچ الکترومغناطیسی

وقتی انرژی می گیرد میدان مغناطیسی ایجاد می کند

AC: Inrush 200VA، مهر و موم شده 20VA. DC: Inrush 200W، مهر و موم شده 20W. کلاس عایق F (155 درجه سانتیگراد) یا H (180 درجه سانتیگراد)

مکانیسم پیستون

ضربه نوار سفر به مکانیسم آزاد کردن

فولاد سخت شده، فنر برگشتی، سکته مغزی 3-5 میلی متر، نیروی 2-5N

نصب

Snap-fit ​​در سمت چپ MCB

نصب بدون ابزار، تراز خودکار با نوار سفر

نشانه

پرچم مکانیکی روی فاسیا

نشانگر بصری عملکرد سیم پیچ

پارامتر

مشخصات

عملکرد ایمنی

ولتاژ پیکاپ

0.85 × Un (شکن می تواند بسته شود)

از بسته شدن در ولتاژ ناکافی جلوگیری می کند

ولتاژ خروج

0.35-0.70 × Un (35-70٪ امتیاز)

حرکت خودکار در ولتاژ پایین

تاخیر زمانی

آنی یا 0.1-3s (انواع الکترونیکی)

از ریزش مزاحم ناشی از شیب های لحظه ای جلوگیری می کند

وظیفه مستمر

ولتاژ نامی 100٪

سیم پیچ به طور مداوم در حین کارکرد عادی برق می گیرد

عرض

17.5 میلی متر (1 ماژول)

نصب ریل استاندارد DIN

ویژگی

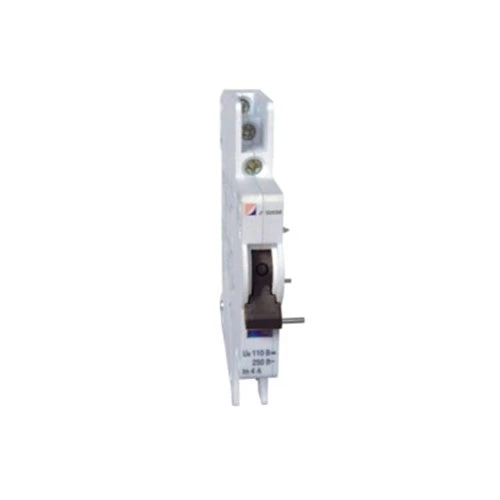

تماس کمکی (AX)

تماس با زنگ هشدار (AL)

عملیات

وضعیت را با موقعیت دسته MCB تغییر می دهد

فقط در سفر خودکار (اضافه بار / اتصال کوتاه) کار می کند

نشانه

وضعیت روشن/خاموش

فقط سفر خطا

پیکربندی تماس

1NO+1NC یا 2NO+2NC

استاندارد 1NO+1NC

رتبه بندی

6 آمپر در 230 ولت AC، 3 آمپر در 400 ولت AC

6 آمپر در 230 ولت AC، 3 آمپر در 400 ولت AC

عرض

9 میلی متر (0.5 ماژول)

9 میلی متر (0.5 ماژول)

کاربرد

نشانگر وضعیت، قفل شدن، مدارهای کنترلی

هشدار خطا، هشدار تعمیر و نگهداری، نشانگر سفر

کاربرد

پیکربندی لوازم جانبی

الزامات فنی

یکپارچه سازی

خانه های هوشمند مسکونی

Shunt trip + کمکی + ماژول بی سیم

230 ولت AC، WiFi/Bluetooth، اپلیکیشن Tuya

اتوماسیون خانگی، کنترل از راه دور، مدیریت انرژی

ساختمان های تجاری

UVR + کمکی + زنگ هشدار

230 ولت AC، یکپارچه سازی BMS، رابط اعلام حریق

سیستم مدیریت ساختمان، خاموشی اضطراری

کنترل صنعتی

شنت تریپ + 2×کمکی + اپراتور موتور

24V DC، سازگاری PLC، پاسخ سریع (<50ms)

کنترل PLC/DCS، مدارهای ایمنی ماشین

امکانات بهداشتی و درمانی

UVR + زنگ هشدار + قفل

درجه پزشکی، قابلیت اطمینان بالا، قابلیت LOTO

مدیریت انرژی ضروری، ایمنی تعمیر و نگهداری

مراکز داده

حرکت شانت + زنگ هشدار + سیستم اتوبوس

48 ولت DC، چگالی بالا، انبساط مدولار

واحدهای توزیع برق (PDUs)، مدیریت از راه دور

انرژی های تجدید پذیر

تریپ شنت + آزادسازی اضافه ولتاژ

سیستم های 1000 ولت DC، رتبه بندی در فضای باز، خاموش شدن سریع

سیستم های PV خورشیدی، ذخیره انرژی، یکپارچه سازی اینورتر

نفت و گاز

لوازم جانبی ضد انفجار + UVR

دارای گواهینامه ATEX/IECEx، گرمسیری

سیستم های خاموش کردن اضطراری (ESD)، مناطق خطرناک

زیرساخت

اپراتور موتور + کمکی + قفل کلید

400 ولت AC، کار سنگین، 50000 چرخه عمر

سیستم های اسکادا، مراکز کنترل از راه دور

مرحله

جزئیات فرآیند

نقاط کنترل کیفیت

سیم پیچ سیم پیچ

سیم مسی لعابی (0.1-0.3 میلی متر)، سیم پیچی خودکار با کنترل کشش، اشباع لاک خلاء

تعداد چرخش 1±٪، مقاومت DC ± 5٪، قدرت دی الکتریک 2kV/1min، مقاومت عایق >100MΩ

ماشینکاری پیستونی

فولاد نورد سرد SPCC یا متالورژی پودر آهن، سنگ زنی دقیق، سخت شدن (HRC 45-55)

تحمل ابعادی ± 0.02 میلی متر، پرداخت سطح Ra 0.8، نفوذپذیری مغناطیسی > 5000

تماس با ساخت

مهر زنی نقره-نیکل (AgNi 90/10)، پرچ کردن به حامل های مس، شکل گیری هندسه پاک کردن

سختی HV 80-120، مقاومت تماس <50mΩ، قدرت لحیم کاری >50MPa

قالب گیری مسکن

PA66 GF30 یا PBT GF30، تزریق 280-320 درجه سانتی گراد، ماژولار بودن 17.5 میلی متر حیاتی است

تحمل ابعادی ± 0.05 میلی متر، شاخص ردیابی > 600 ولت، UL 94 V-0، مقاومت حرارتی 160 درجه سانتی گراد

تولید بهار

فولاد کربنی روغنی SWOSC-V یا فولاد ضد زنگ 301، کویل CNC، عملیات حرارتی

عمر خستگی > 100000 چرخه، نرخ فنر 10±٪، آرامش <5٪

مجمع فرعی

یکپارچه سازی کویل-پیستون-کنتاکت، تنظیم ضربه، تست مکانیسم اتصال سریع

ولتاژ کاری 0.85-1.1×Un، نیروی تریپ 2-5N، زمان پاسخ کمتر از 50ms

کالیبراسیون نهایی

تأیید ولتاژ پیکاپ/خروج (UVR)، اندازه‌گیری زمان کارکرد (شنت سفر)، مقاومت تماس

100٪ تست خودکار، ثبت داده ها، قابلیت ردیابی کد QR

جزء

مشخصات مواد

استانداردهای تامین کننده

ویژگی های کلیدی

سیم سیم پیچ

سیم مسی لعابی کلاس F (155 درجه سانتیگراد) یا کلاس H (180 درجه سانتیگراد)

IEC 60317، NEMA MW 35

ولتاژ خرابی > 2 کیلو ولت، قابلیت لحیم کاری 390 درجه سانتی گراد/2 ثانیه، انعطاف پذیری

هسته مغناطیسی

ورقه های فولادی سیلیکونی (0.35-0.5mm) یا آهن جامد

IEC 60404-8، JIS C 2552

نفوذپذیری بالا، اجبار کم، خواص مغناطیسی ثابت

پیستون / آرماتور

فولاد نورد سرد SPCC یا پودر آهن (Fe-99%)

JIS G 3141، MPIF استاندارد 35

HRC 45-55، پرداخت سطح Ra 0.8، مقاومت در برابر خوردگی

مخاطبین

نقره-نیکل (AgNi 90/10) یا اکسید نقره-کادمیم (AgCdO)

ASTM B152، IEC 60368

رسانایی > 90% IACS، مقاومت در برابر فرسایش قوس الکتریکی، ضد جوش

تماس با اسپرینگز

مس بریلیم (CuBe2 C17200) یا فولاد ضد زنگ 301

ASTM B196

عمر خستگی > 100000 سیکل، فشار ثابت، مقاومت در برابر خوردگی

مسکن

PA66 GF30 (30% الیاف شیشه) یا PBT GF30

IEC 60664-1، UL 94 V-0

شاخص ردیابی > 600 ولت، مقاومت در برابر حرارت 160 درجه سانتیگراد، قدرت ضربه > 7 کیلوژول بر متر مربع

گیره ریل DIN

فولاد فنری 65Mn یا فولاد ضد زنگ 304، روکش روی

GB/T 1222، ISO 3506

نیروی گیره 50-100 نیوتن، خستگی چرخه 10000، مقاومت در برابر خوردگی

پایانه ها

برنج C36000 یا مس C11000 با آبکاری قلع (5-8μm)

ASTM B16/B187

چگالی جریان 1.0-1.5 A/mm²، مقاومت در برابر گشتاور 1.5-2.5 نیوتن متر

استاندارد

دامنه

الزامات قابل اجرا

IEC 60898-1

کلیدهای مدار برای تاسیسات خانگی و مشابه

استاندارد پایه برای MCB، سازگاری لوازم جانبی

IEC 60947-5-1

کنترل دستگاه های مدار و عناصر سوئیچینگ

رتبه بندی تماس کمکی، استقامت الکتریکی، علامت گذاری ترمینال

IEC 60947-2

تابلو برق کم ولتاژ - قطع کننده مدار

عملکرد شنت سفر/UVR، هماهنگی

EN 60898-1 / EN 60947-5-1

نسخه های هماهنگ اروپایی

نشان CE، دسترسی به بازار اتحادیه اروپا

دسته تست

تست خاص

معیارهای پذیرش

استقامت الکتریکی

10000 عملیات در جریان نامی (AC-15/DC-13)

سایش تماس <50٪، بدون جوشکاری، عملکرد ثابت

استقامت مکانیکی

100000 عملیات بدون بار

کمتر از 5% رانش پارامتر، بدون خرابی مکانیکی

خواص دی الکتریک

2 کیلو ولت AC/1 دقیقه (مدارهای کنترل)، ضربه 4 کیلو ولت

بدون خرابی، بدون فلاش اور

افزایش دما

عملکرد مداوم در ولتاژ/جریان نامی

سیم پیچ ≤85K (کلاس F)، پایانه ها ≤80K

شوک و لرزش

IEC 60068-2-27 (شوک)، IEC 60068-2-6 (ارتعاش)

بدون عملیات نادرست، بدون آسیب، پس از آزمایش عملکردی دارد

زیست محیطی

گرمای مرطوب (IEC 60068-2-30)، گرمای سرد و خشک

عملکردی پس از تهویه، بدون خوردگی

EMC

مصونیت در برابر تداخل انجام شده/تابش شده

بدون عملیات مزاحم، EN 60947-5-1

مواد

موارد بازرسی

طرح نمونه گیری

تجهیزات

سیم میناکاری شده

قطر، ولتاژ شکست، ازدیاد طول، قابلیت لحیم کاری

AQL 0.65

میکرومتر، تستر دی الکتریک، دستگاه کشش

فولاد مغناطیسی

نفوذپذیری، از دست دادن هسته، پوشش عایق

در هر دسته

قاب اپشتاین، تستر تک ورق

مخاطبین نقره ای

خلوص، سختی، چگالی، تحمل ابعادی

در هر دسته

طیف سنج، سختی سنج، CMM

گرانول پلاستیک

محتوای شیشه، ویسکوزیته، رطوبت، قابلیت اشتعال

در هر دسته

شاخص جریان مذاب، دستگاه DSC، UL 94

فولاد فنری

استحکام کششی، مقاومت در برابر خستگی، شکل گیری

در هر دسته

دستگاه کشش، تستر خستگی

ایستگاه

پارامترهای کنترل

فرکانس

روش

سیم پیچ سیم پیچ

تعداد چرخش، کشش، مقاومت، عایق

هر واحد

سیم پیچی خودکار با بازخورد، اهم متر

ماشینکاری پیستون

تحمل ابعاد، پرداخت سطح، سختی

هر 100 واحد

CMM، پروفیلومتر، سختی سنج

مونتاژ تماس

تراز، فشار، مقاومت، کیفیت لحیم کاری

هر 100 واحد

نیرو سنج، میکرو اهم متر، XRF

قالب گیری مسکن

دما، فشار، دقت ابعاد

هر چرخه

نظارت اسکادا، نمودارهای SPC

مجموعه فرعی

ولتاژ کاری، سکته مغزی، زمان پاسخ

هر واحد

میز تست خودکار، ثبت داده ها

مورد آزمایشی

استاندارد

اندازه نمونه

محدوده ولتاژ کاری

0.85-1.1×Un (پیکاپ)، >0.2×Un (انصراف برای UVR)

100%

زمان پاسخگویی (سفر شانت)

<50ms در ولتاژ نامی

100%

مقاومت تماسی

<50mΩ (کمکی)، <100mΩ (زنگ هشدار)

100%

ولتاژ مقاومت دی الکتریک

2 کیلو ولت AC/1 دقیقه

100%

مقاومت عایق

> 100MΩ @ 500V DC

100%

عملیات مکانیکی

10 چرخه، صاف، بدون چسبندگی

100%

سازگاری Snap-fit

جفت شدن با قاب MCB تعیین شده

100%

بازرسی بصری و ابعادی

ماژولار بودن 17.5 میلی متر، ماندگاری علامت گذاری

100%

نمونه برداری استقامت الکتریکی

1000 عملیات در بار نامی

AQL 1.0

یکپارچگی بسته بندی

تست سقوط، ارتعاش (ISTA 3A)

در هر لات

دسته تجهیزات

مشخصات ماشین

تابع

ظرفیت

سیم پیچ سیم پیچ

دستگاه های سیم پیچ CNC (Nittoku/Marsilli) با کنترل کشش

تولید کویل دقیق

20000 کویل در روز

مهر زنی و شکل دهی

پرس دای پراگرسیو 60 تنی (برودرر)

مهر زنی تماسی، شکل دهی فنر

30000 قطعه در روز

قالب گیری تزریقی

پرس ترموپلاستیک 80 تنی (Arburg)

مسکن، محوطه، گیره ریل DIN

10000 مسکن در روز

اتوماسیون مونتاژ

سلول های رباتیک (ABB/Fanuc) با سیستم های بینایی

مونتاژ فرعی، کالیبراسیون، تست

5000 لوازم جانبی در روز در هر خط

تجهیزات تست

میز تست لوازم جانبی خودکار

ویژگی های عملیاتی، زمان بندی، استقامت

1000 واحد در ساعت

تستر استقامت مکانیکی

تأیید چرخه 100000

200 واحد به صورت همزمان

محفظه تست EMC

تست ایمنی/انتشار

100 واحد در روز

دسته بندی محصول

ظرفیت ماهانه

زمان سرب استاندارد

قابلیت سفارش فوری

شنت تریپ (تمام ولتاژها)

50000 واحد

4-5 هفته

3 روز

رهاسازی های کم ولتاژ

20000 واحد

4-5 هفته

3 روز

مخاطبین کمکی

10000 واحد

4-5 هفته

3 روز

مخاطبین زنگ هشدار

50000 واحد

4-5 هفته

3 روز

دستگاه های عامل موتور

50000 واحد

4-5 هفته

5 روز

سیستم های شینه

1000 متر

4-5 هفته

3 روز

بخش

پرسنل

تخصص

مسئولیت ها

مهندسی تحقیق و توسعه

5

 مهندسین

طراحی الکترومغناطیسی، فیزیک تماس، ادغام اینترنت اشیا، ارتباطات بی سیم

توسعه لوازم جانبی جدید، ویژگی های هوشمند، نمونه کارها ثبت اختراع (30+ پتنت)

مهندسی فرآیند

15 مهندس

اتوماسیون سیم پیچ سیم پیچ، مهر زنی دقیق، قالب گیری پلاستیک، تولید ناب

بهینه سازی تولید، بهبود بازده (بیش از 99%)، کاهش هزینه

تست و اعتبارسنجی

12 مهندس

مطابقت IEC 60898/60947، تست استقامت، EMC، شبیه سازی محیطی

هماهنگی تست نوع، تجزیه و تحلیل شکست، مدیریت صدور گواهینامه

مهندسی کاربرد

10 مهندس

ادغام MCB، سیستم های کنترل، رابط BMS/SCADA

پشتیبانی فنی مشتری، طراحی سیستم، راه اندازی

تضمین کیفیت

25 تکنسین

ISO 9001، IATF 16949، کنترل فرآیند آماری، اندازه‌شناسی

ممیزی تامین کننده، ممیزی فرآیند، اقدام اصلاحی، کالیبراسیون
