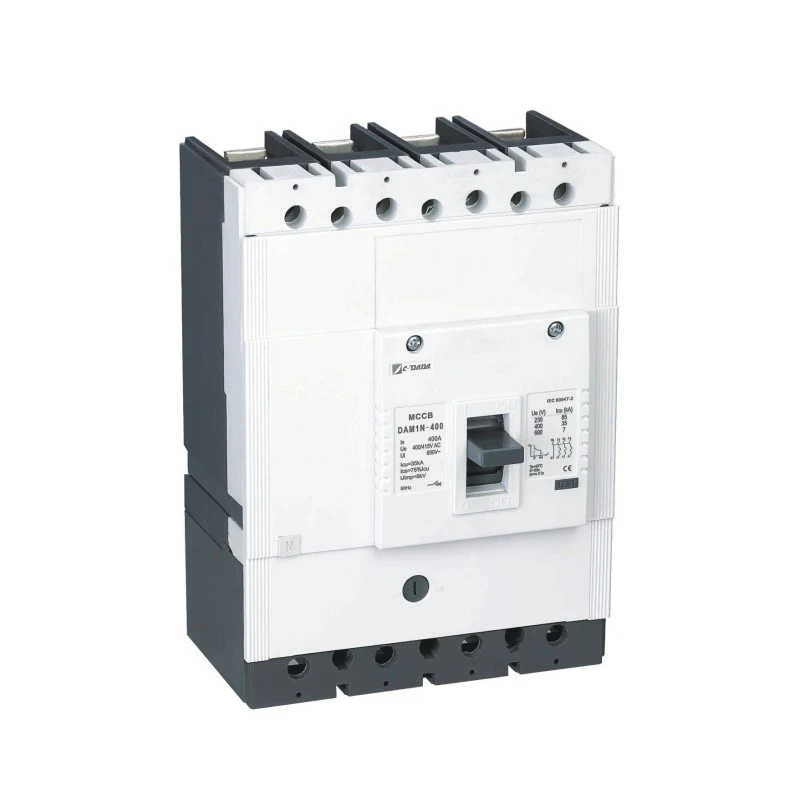

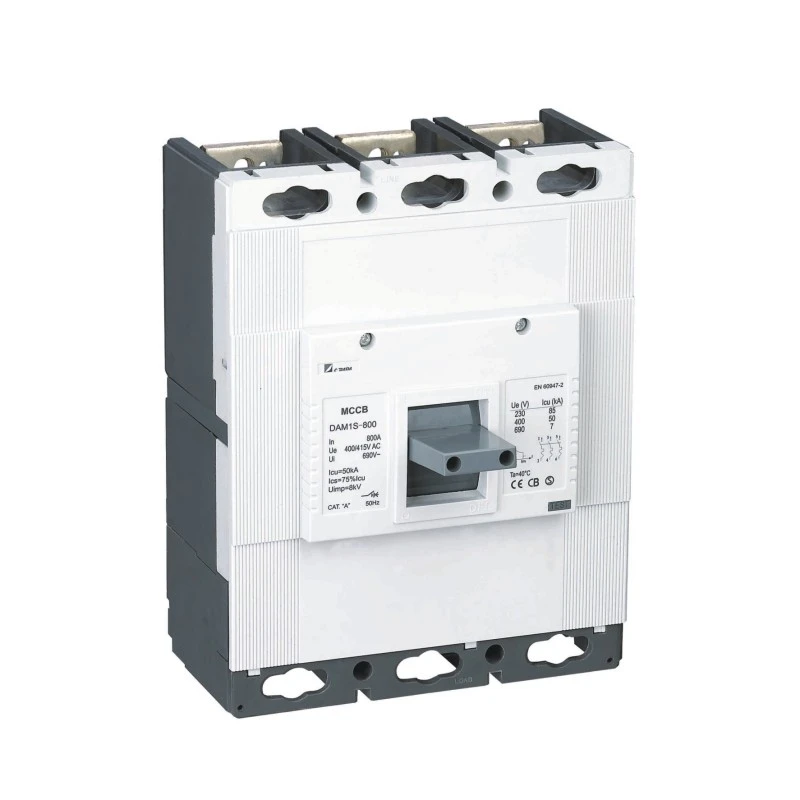

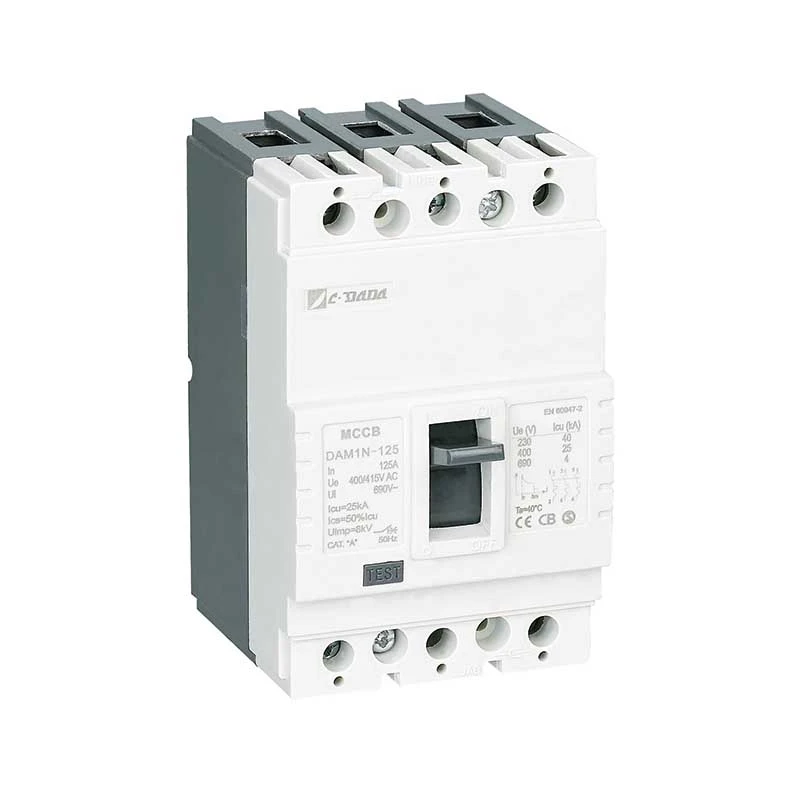

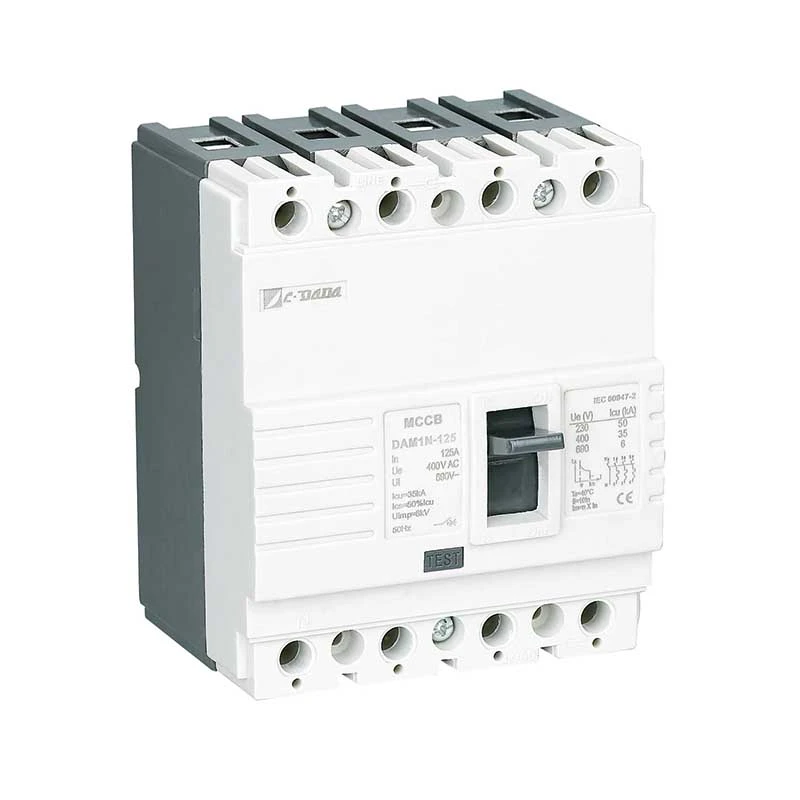

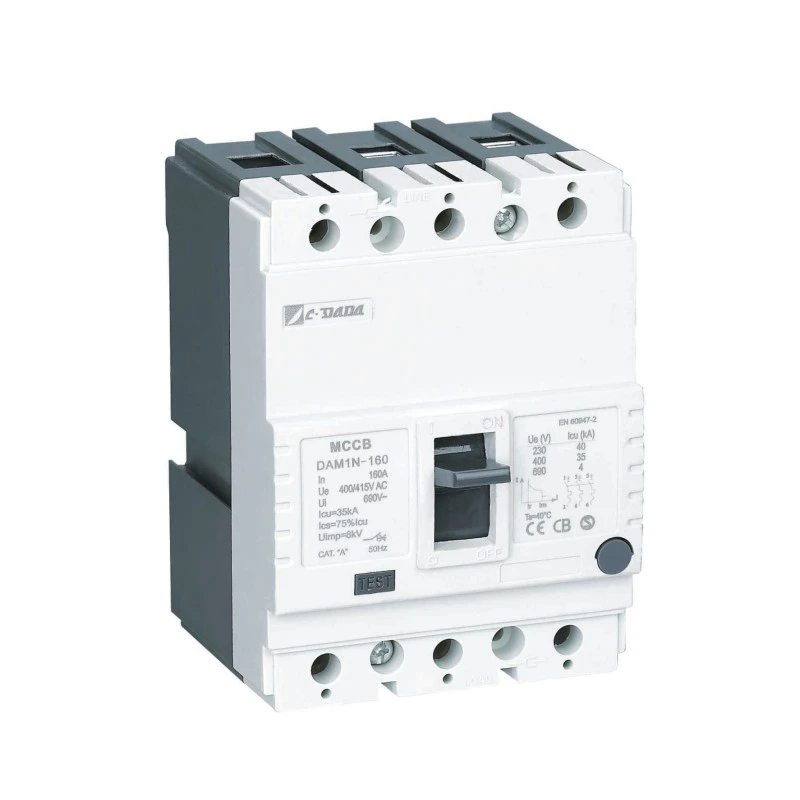

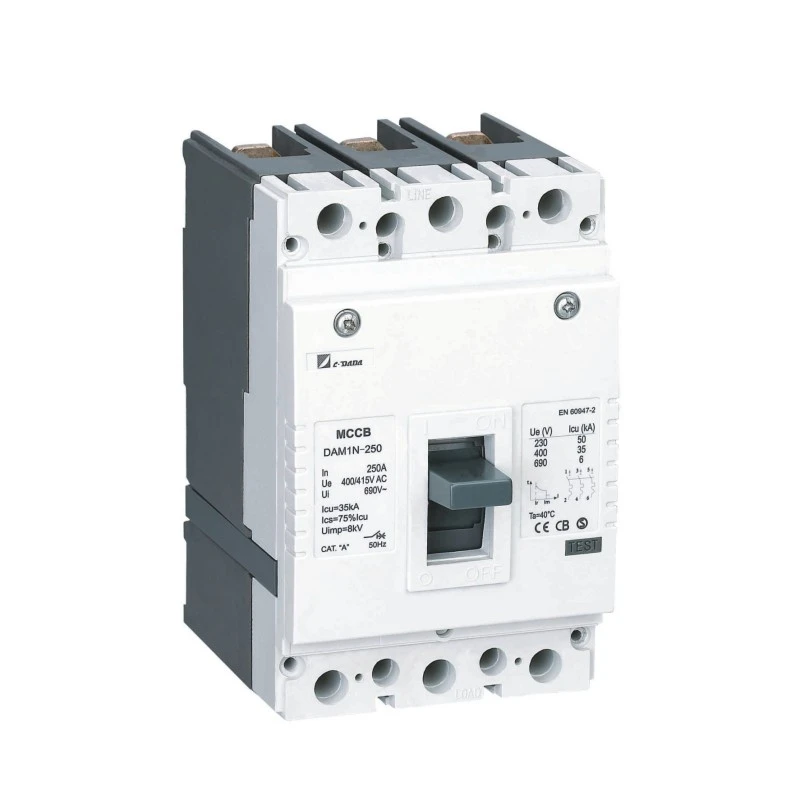

مدار شکن کیس قالبی نوع ثابت
Model:DAM1 Series
منبع مدار شکن با کیس قالبگیری شده نوع ثابت با کیفیت بالا و پیشرفته (MCCB) از شانگهای DADA الکتریک با گواهینامه (CE، CB، ASTA)، حفاظت حرارتی مغناطیسی، 12.5A-1600A. ایده آل برای پانل های صنعتی و تجاری نصب آسان DIN-rail یا پانل. سفارشات OEM و عمده استقبال می شود، CDADA را به عنوان تامین کننده خود با اطمینان انتخاب کنید.
CDADA نوع ثابت Circuit Breaker (MCCB) سری DAM1 نیازهای هر برنامه کاربردی، از کاربران کوچک گرفته تا ترانسفورماتور صنعتی و نصب توزیع را برآورده می کند.

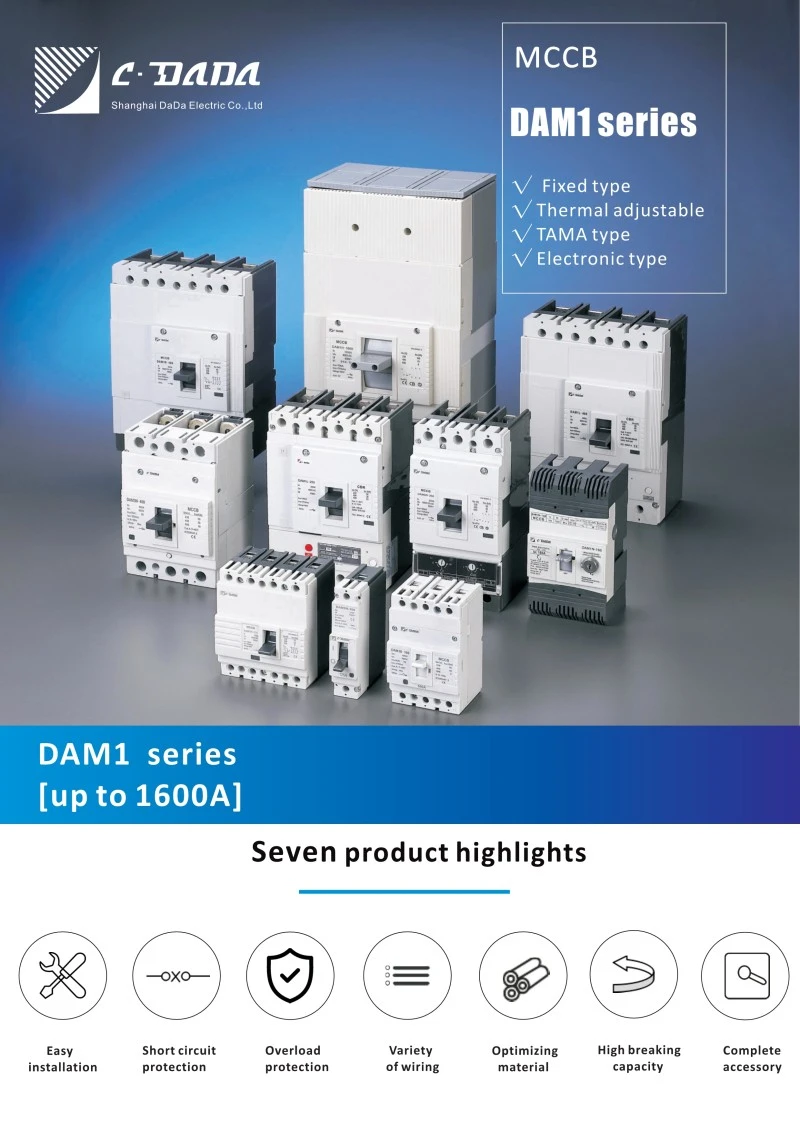

سری DAM1 دارای هفت سایز فریم، تا 1600 آمپر، ظرفیت شکست تا 100 کیلو آمپر، ولتاژ کاری تا 1000 ولت، به راحتی انواع نیازهای جامع لوازم الکتریکی و مکانیکی را برآورده می کند، انواع راه حل های نصب را برای به حداکثر رساندن نیازهای هر سیستم قدرت ارائه می دهد.
با گواهینامه جهانی KEMA، ASTA، SEMKO، CB، CE، ROHS؛ DAM1 بهترین انتخاب برای کارخانه های لوازم الکتریکی در سراسر جهان و OEM است.
مشخصات کلیدی
پارامترهای الکتریکی مدار شکن کیس قالبی DAM1 MCCB
| مدل | کد | Icu (KA) | ICS (KA) | جریان دارای رتبه در | رابط کاربری (V) | Ue(V) | قطب | Uimp(V) |

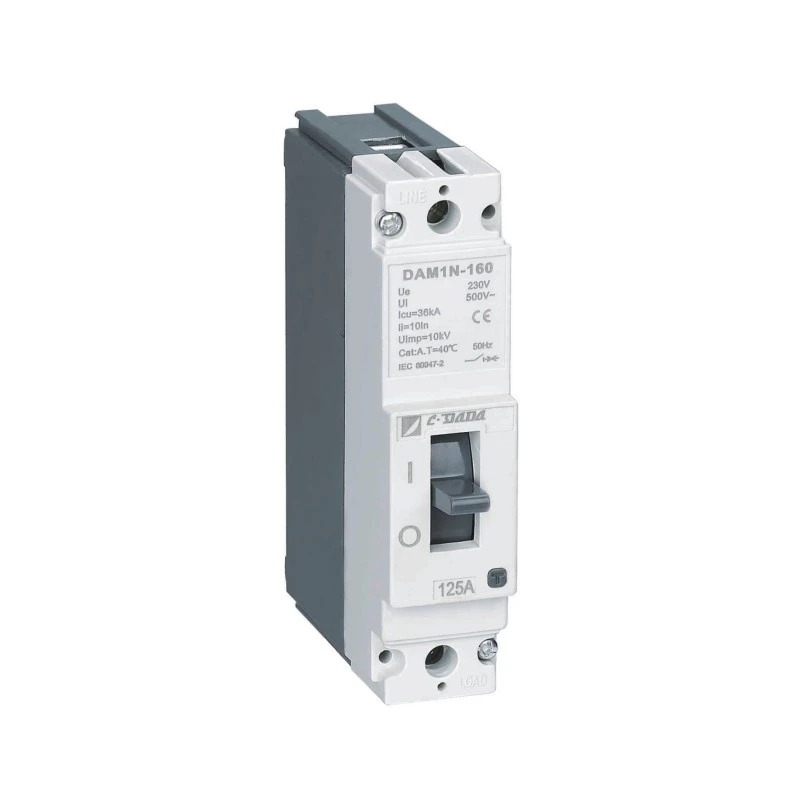

| DAM1-160 | B | 25 | 18.75 | 10 - 12،5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160A | 500 ولت | 230 ولت | 1P | 10000 |
| N | 36 | 27 | ||||||

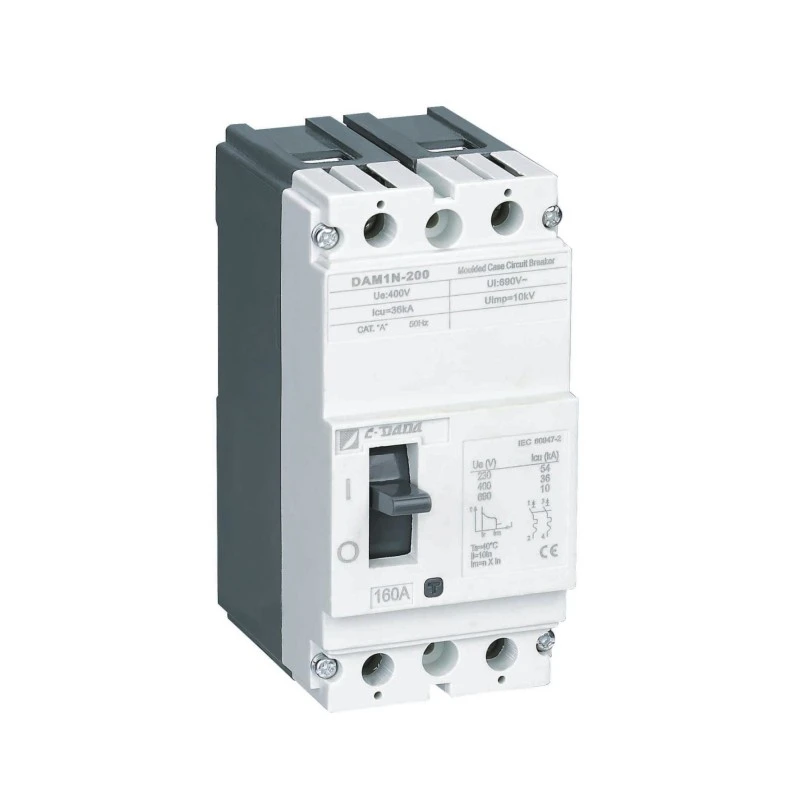

| DAM1-200 | B | 25 | 18.75 | 10 - 12،5 - 16 - 20 - 25 - 32 - 40 - 50 - 63- 80 - 100 - 125-160(200)A | 750 ولت | 400 ولت | 2P | 10000 |
| N | 36 | 27 | ||||||
| DAM1-125 | B | 25 | 12.5 | 10 - 12،5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A | 750 ولت | 400 ولت | 3P / 4P | 10000 |
| N | 35 | 17.5 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-160 | B | 25 | 12.5 | 10- 12،5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A | 750 ولت | 400/415 ولت | 3P / 4P | 8000 |
| N | 35 | 26.25 | ||||||
| S | 50 | 37.5 | ||||||
| DAM1-250 | N | 35 | 26.25 | 63 - 80-100-125 - 160(180) - 200(225) - 250(320)A | 750 ولت | 400/415 ولت | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 65 | 48.75 | ||||||
| G | 85 | 51 | ||||||
| DAM1-630 (400) | N | 35 | 26.25 | 250 - 315 (350) - 400 - 500 - 630A | 750 ولت | 400/415 ولت | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-800 | N | 35 | 35 | 400 - 500 - 630 (700) - 800 -1000A | 750 ولت | 400/415 ولت | 3P /4P | 8000 |
| S | 50 | 37.5 | ||||||
| H | 70 | 52.5 | ||||||
| G | 85 | 52.5 | ||||||
| DAM1-1600 | S | 65 | 50 | 800 -1000 - 1250 - 1600A | 750 ولت | 400 ولت | 3P / 4P | 8000 |
| H | 85 | 50 | ||||||
| G | 100 | 50 |
● تست Icu:O-t-CO (O:مانور باز، CO: مانور بسته-باز، t: مدت زمان انتظار)
● تست Ics:O-t-CO-t-CO(O:مانور باز،CO:Close-Open مانور،t:مدت زمان انتظار)
★ روشن/من موقعیت: نشان میدهد که مخاطبین شکن بسته هستند. در این موقعیت، اهرم شکن در موقعیت بالایی قرار دارد
★ موقعیت TRIP: نشان دهنده باز شدن بریکر به دلیل هرگونه خرابی (بیش از بار یا اتصال کوتاه) است. در این حالت، اهرم شکن در موقعیت وسط بین وضعیت ON و OFF قرار دارد. برای اینکه بریکر را که در موقعیت تریپ قرار دارد به موقعیت ON ببرید. همانطور که با علامت OFF نشان داده شده است اهرم شکن را به سمت پایین فشار دهید
بریکر باید با صدای "کلیک" تنظیم شود. پس از آن، اهرم را همانطور که با علامت ON نشان داده شده است بکشید تا شکن بسته شود.
★ OFF/0 Position: نشان می دهد که کنتاکت های بریکر باز هستند. به این ترتیب اهرم شکن در موقعیت پایین قرار می گیرد.
پارامترهای فیزیکی مدار شکن کیس قالبی MCCB DAM1-125
| دسته (EN 60947-2/IEC 60947-2) | استقامت |
|
||||||
| مدل | قطب | خاصیت دی الکتریک (V) | فاصله لونیزاسیون (میلی متر) | کل چرخه ها | زندگی الکتریکی | زندگی مکانیکی | مدار اصلی | مدار کمکی |
| DAM1-160 | 1P | 2500 | ≤30/0 | 20000 | 3000 | 17000 | A/0 | AC-15 |
| DAM1-200 | 2P | 2500 | ≤30/0 | 15000 | 2500 | 12500 | A/0 | AC-15 |
| DAM1-125 | 3P / 4P | 2500 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-160 | 3P / 4P | 3000 | ≤30/0 | 8000 | 1000 | 7000 | A/0 | AC-15 |
| DAM1-250 | 3P /4P | 3000 | ≤30/0※ | 8000 | 1000 | 7000 | A/B | AC-15 |
| DAM1-630 (400) | 3P /4P | 3000 | ≤60/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-800 | 3P /4P | 3000 | ≤80/0※ | 5000 | 1000 | 4000 | A/B | AC-15 |
| DAM1-1600 | 3P / 4P | 3000 | ≤80/0※ | 3000 | 500 | 2500 | A/B | AC-15 |
اصل کار و مکانیسم حفاظت
★ حفاظت حرارتی (بیش از حد)
نوار دو فلزی هنگامی که توسط جریان اضافه پایدار (> جریان نامی) گرم می شود، خم می شود. سرعت خمش متناسب با بزرگی جریان است - اطمینان از خاموش شدن معکوس زمان که رفتار حرارتی کابل را تقلید می کند و از سفرهای مزاحم و در عین حال محافظت از تجهیزات جلوگیری می کند.
★ حفاظت مغناطیسی (اتصال کوتاه)
در طول یک اتصال کوتاه (به عنوان مثال، فاز به فاز یا فاز به زمین)، یک میدان مغناطیسی با جریان بالا فورا پیستون برقی را می کشد و مکانیسم قفل را در عرض میلی ثانیه آزاد می کند - جریان خطا را قبل از وقوع آسیب حرارتی قطع می کند.
مزایای محصول
★ بدنه و پوشش:
رزین پلی استر فایبر گلاس به عنوان مواد بدنه و پوشش مطابق با استاندارد EN 60512-20-2 استفاده شده است. این ماده که در ادبیات BMC (Bulk Molding Compound) نامیده می شود، به دلیل مقادیر بالای الکتریکی و مکانیکی ترجیح داده می شود و می تواند تا دمای 160 درجه به طور مداوم مقاومت کند. مواد BMC هنگام تماس با سیم در دمای 960 درجه مطابق با IEC 695-2-1 نمی سوزد.
بی متال: بی متال ماده ای است متشکل از ترکیب دو فلز صفحه ای با ضرایب امتداد متفاوت در برابر حرارت. جریان عبوری از شکن، بی متال را گرم می کند. در اثر این گرما دو فلزی به سمت صفحه با امتداد کمتر خم می شود. از آنجایی که گرما با افزایش جریان عبوری از شکن افزایش می یابد، بی متال بیشتر گرم می شود و بیشتر خم می شود. به این ترتیب مکانیزم بازشو برای باز شدن بریکر کنترل می کند.

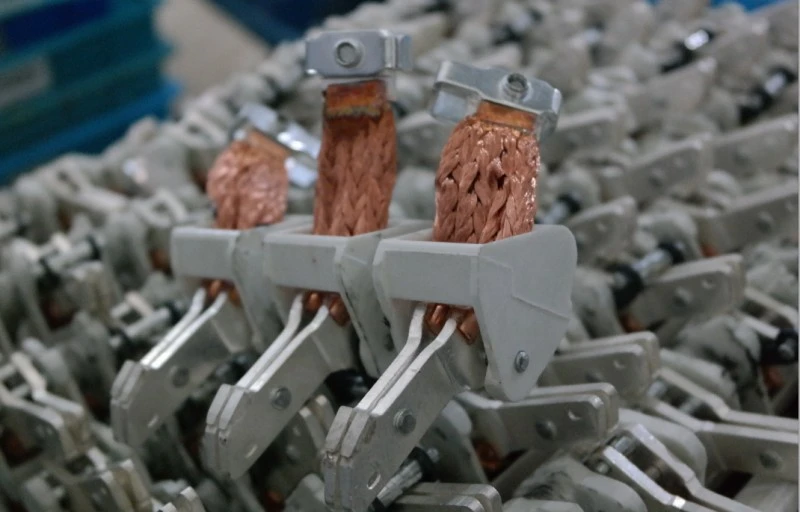

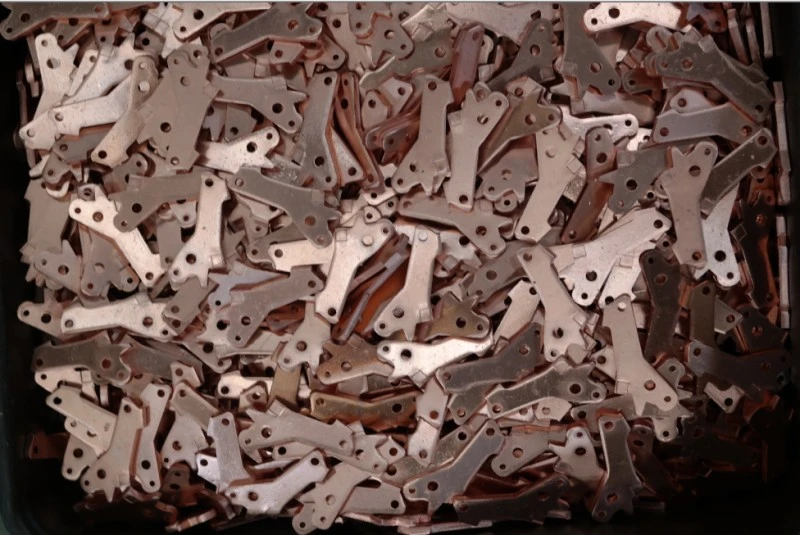

★ مخاطبین:
آلیاژ تماسی برای بریکرها با در نظر گرفتن مقادیر جریان شکسته و حمل شده و ساخت و ساز تعیین می شود. معمولاً از کنتاکت های نقره، گرافیت، نیکل، آلیاژ ولفرام در شکن ها استفاده می شود. یک ساختار swaged در تماس های متحرک تضمین شده است. به این ترتیب، کنتاکتهای آلیاژی سفت شده و سخت در هر باز و بسته شدن، روی کنتاکتهای ثابت نرم جای میگیرند.
به این ترتیب کمترین مقاومت تضمین می شود. کنتاکت متحرک باید تماس ثابت را به خوبی لمس کند تا مقاومت تماسی پایینی داشته باشد. با این حال، نیروی فشار تماس بیش از حد منجر به آسیب دیدن کنتاکت ها در یک دوره کوتاه تر از حالت عادی می شود. آلیاژهای تماسی برای یک باز و بسته شدن سالم بسیار مهم هستند.
★ سلول خاموش کننده قوس (جداکننده):
جداکننده ها برای خاموش کردن قوسی که در حین کار بریکر که تحت انرژی کار می کند تشکیل می شود استفاده می شود. در حالی که کنتاکت متحرک از کنتاکت ثابت جدا می شود، جریان برای مدتی بین کنتاکت ها به جریان می افتد و به آن قوس می گویند. این قوس باید در مدت زمان بسیار کوتاهی خاموش شود.
★ انقراض قوس:
قوس به دلیل میدان مغناطیسی تشکیل شده در اطراف قوس به سمت جداکننده ها رانده می شود. به این ترتیب قوس کشیده شده و بین صفحات جداکننده باریک و شکسته می شود (شکل-5). به دلیل ویژگی مواد به کار رفته در دیواره های جانبی جداکننده ها، گازی به دلیل دمای زیاد ناشی از قوس خارج می شود. این گاز تاثیر مهمی در خاموش شدن قوس دارد.
برنامه
مدارشکن CDADA DAM1 نوع ثابت قالبگیری شده (MCCB) در زیرساختهای حیاتی قابل اعتماد است:
★ صنعتی: کارخانه های فولاد، سکوهای نفت و گاز، کارخانه های شیمیایی
★ مراقبت های بهداشتی: بیمارستان اصلی و تابلوهای توزیع فرعی
★ حمل و نقل: سیگنالینگ راه آهن، سیستم های چمدان فرودگاه

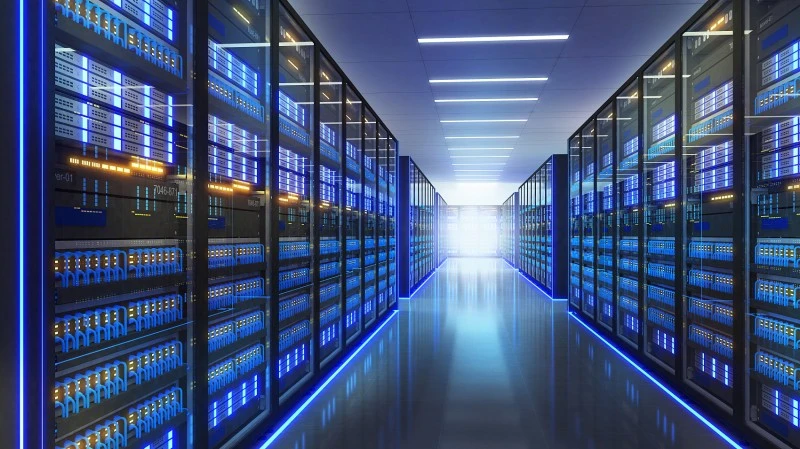

★ تجاری: آسمان خراش ها، مراکز داده، مراکز خرید، مراکز همایش
★ مکان های عمومی: تئاترها، استادیوم ها، ساختمان های دولتی
مزایای نصب و نگهداری
★ ادغام آسان:
کیت استاندارد شامل شینه ها، موانع فاز و سخت افزار است

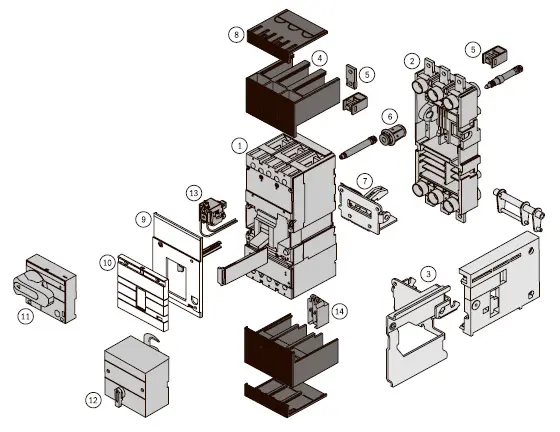

لوازم جانبی اختیاری: کنتاکت های زنگ هشدار، رهاسازی شنت/کم ولتاژ، مکانیسم های عملیاتی الکتریکی

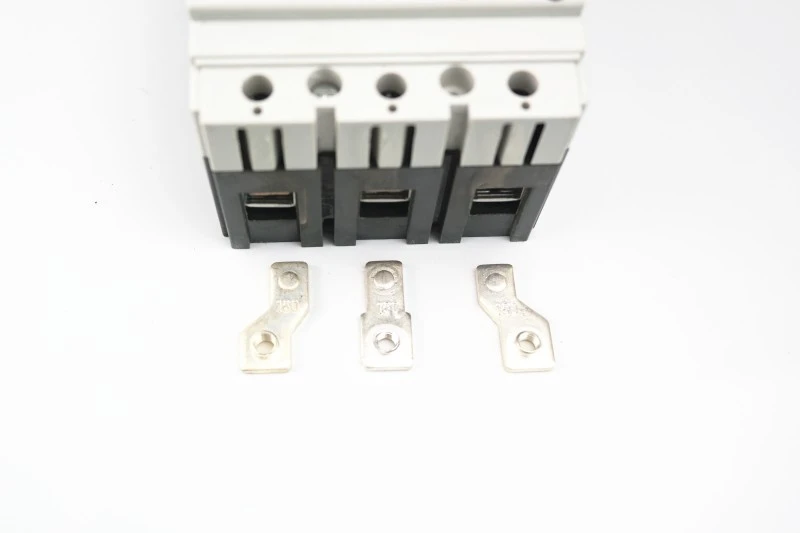

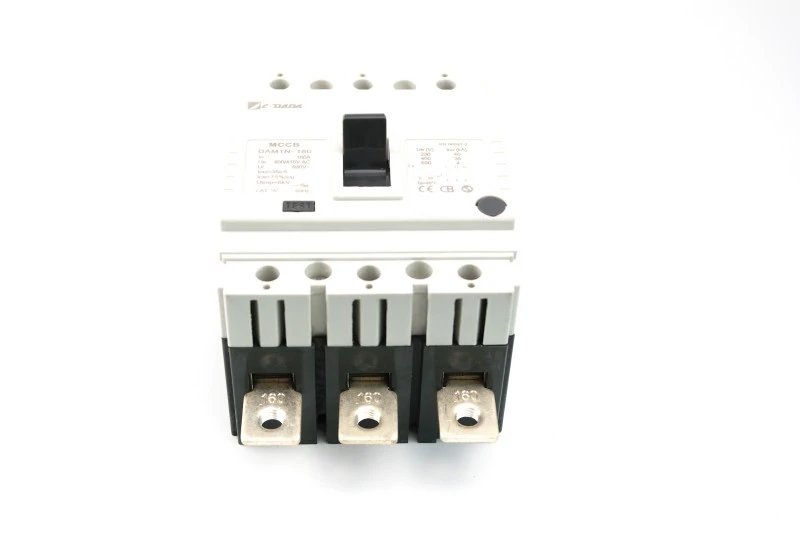

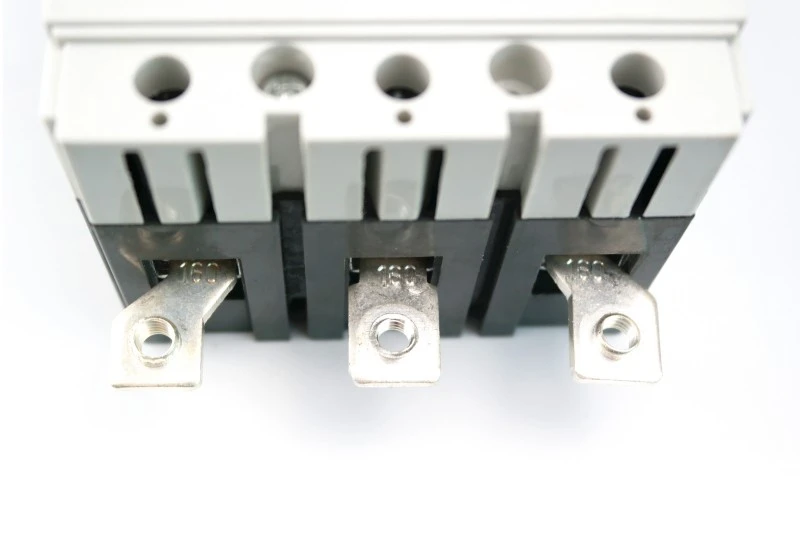

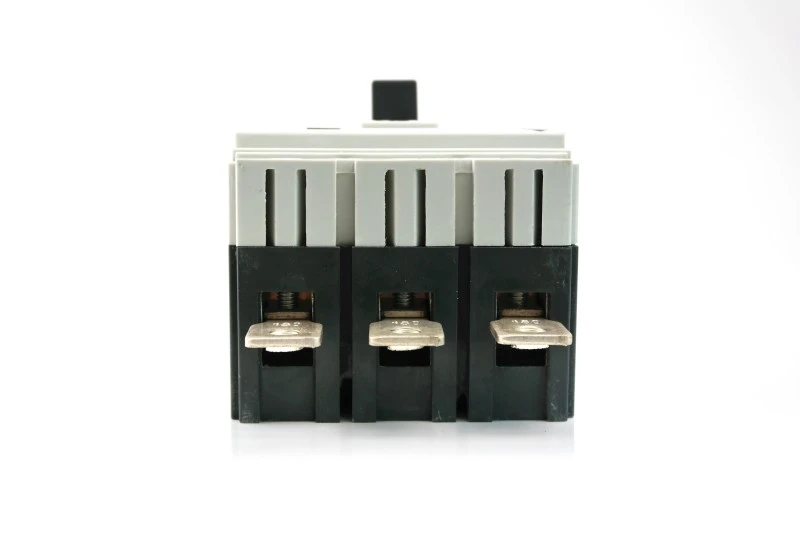

1) اتصال با باسبار توسعه یافته (عکس 1)

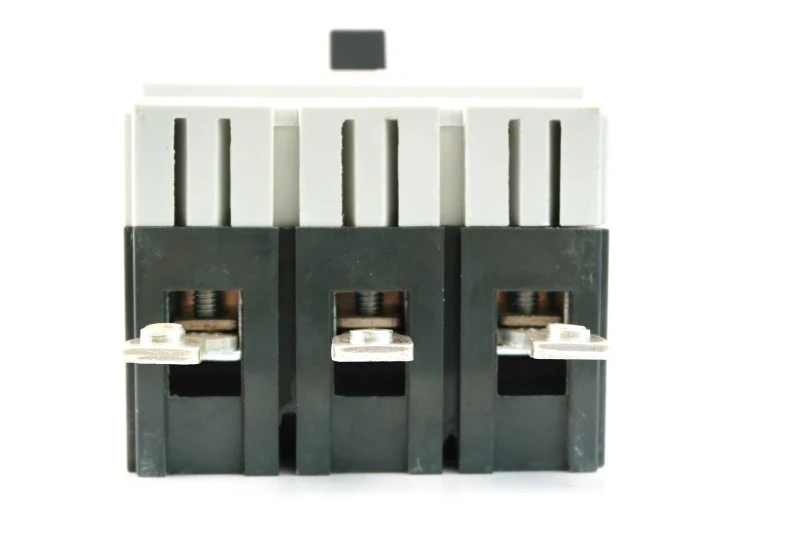

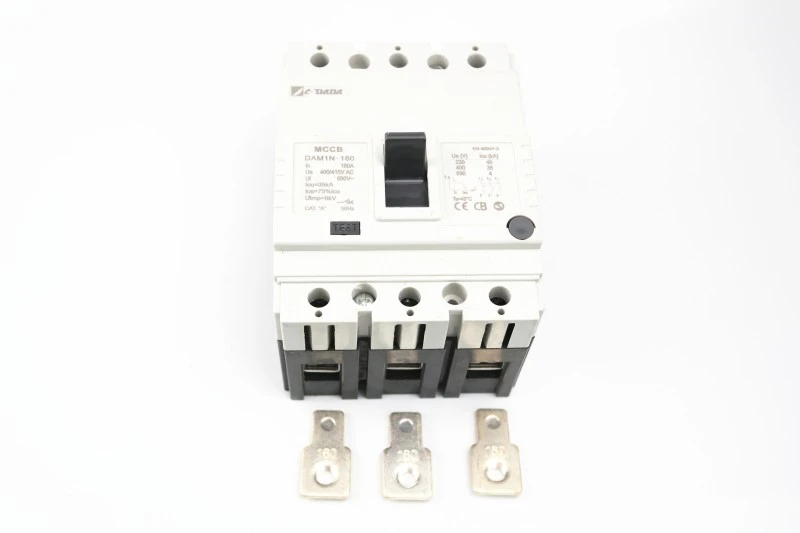

2) توسط ترمینال پخش کننده وصل شوید (عکس 2)

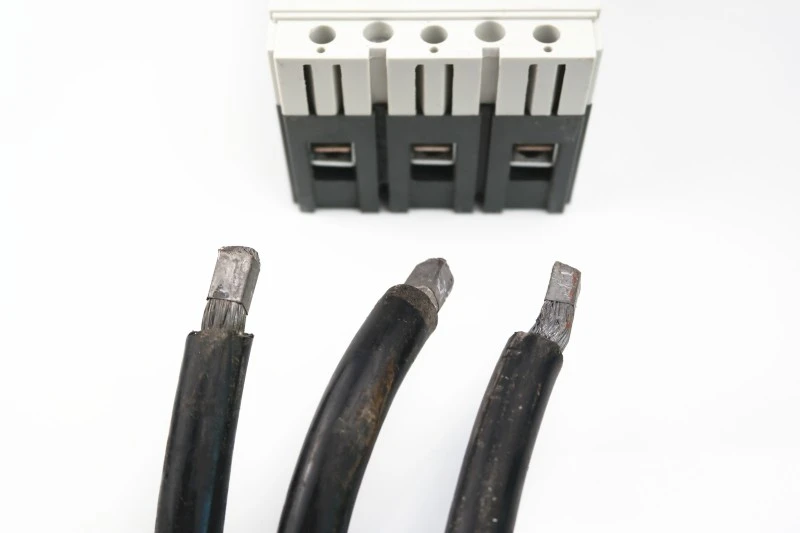

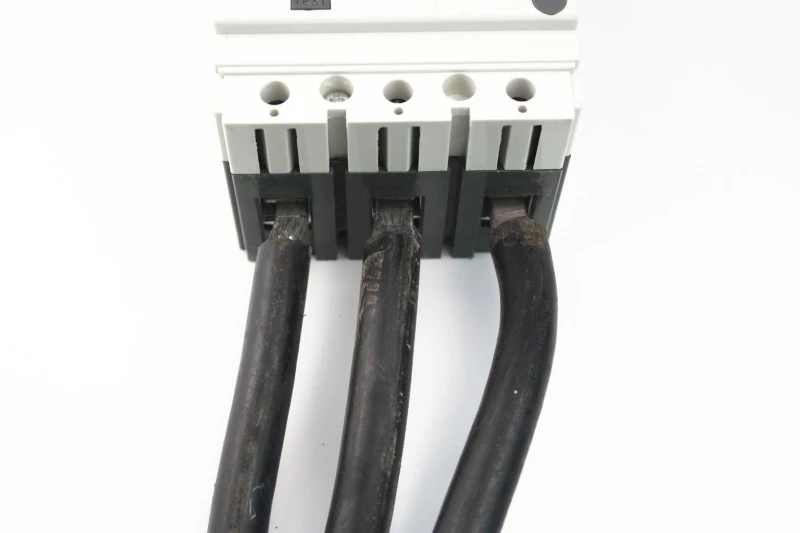

3) کابل را مستقیماً وصل کنید (عکس 3) بدون استفاده از بند کابل.

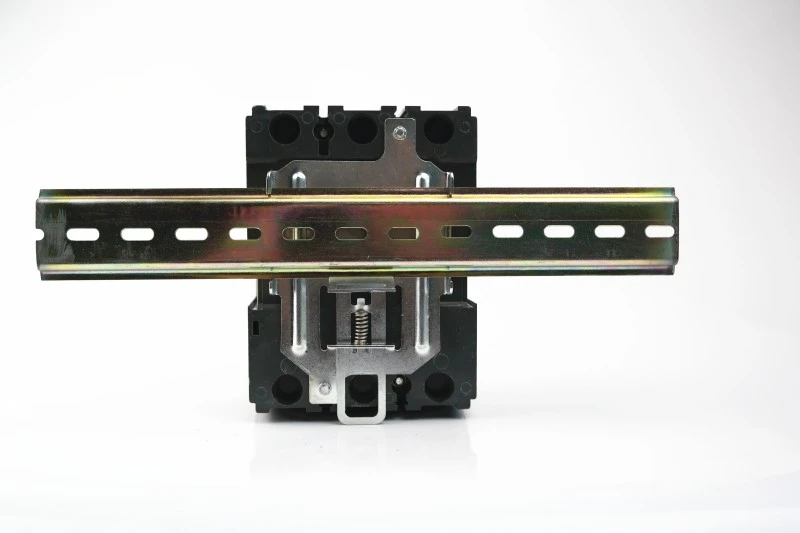

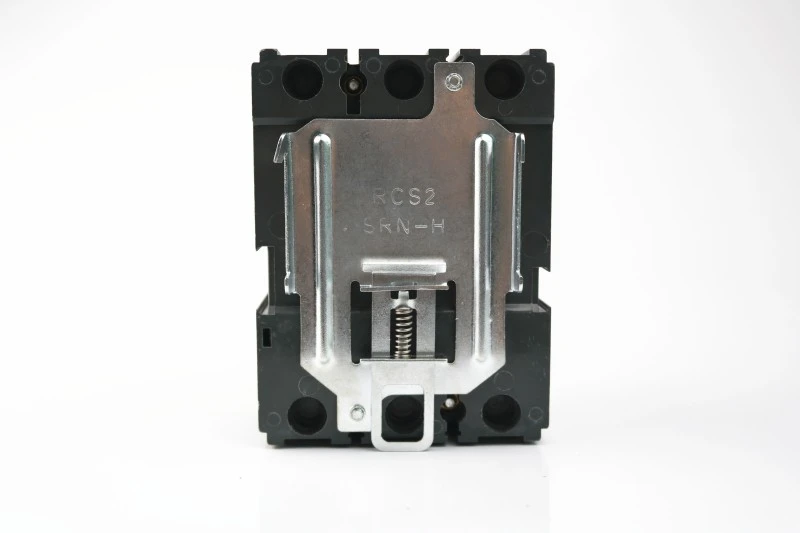

با کمک گیره مخصوص 125 و 160 واحد را می توان بر روی ریل DIN نصب کرد.
شکن با گیره

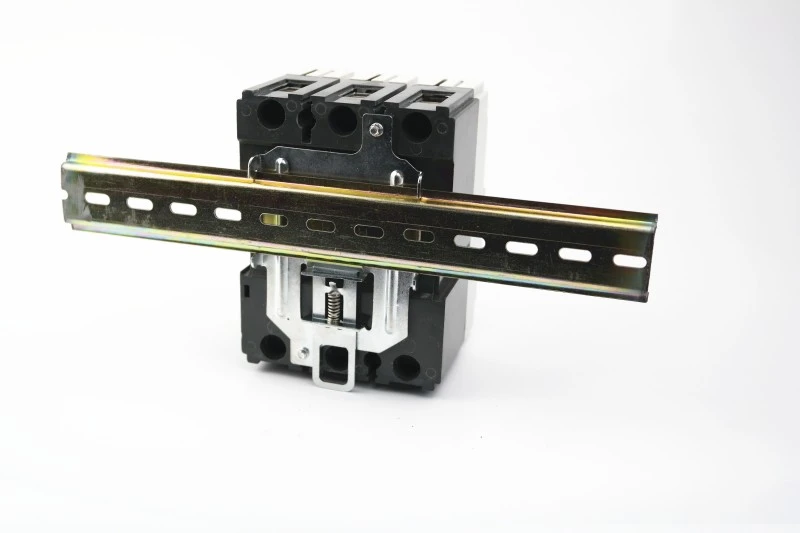

گیره با ریل DIN
گیره با ریل DIN
★ طراحی صرفه جویی در فضا:
10-20٪ سبک تر و فشرده تر از جایگزین های داخلی
اندازه محفظه کوچکتر → مواد و هزینه حمل و نقل کمتر را فعال می کند
★ تنظیم مجدد کاربر پسند:
نشانگر TRIP واضح از بسته شدن مجدد کور جلوگیری می کند
"کلیک" شنیدنی درگیری مکانیکی مناسب را تایید می کند
★ آماده آینده:
پشتیبانی از کیت های plug-in و draw-out (برای مدل های انتخابی)
سازگار با افزونه های نظارت هوشمند
چرا CDADA را انتخاب کنید؟
1. ما تولید کننده پیشرو برای 42+ سال هستیم. شرکت ما که در سال 1983 تاسیس شد، در طول 40 سال بسیار سریع توسعه یافت.

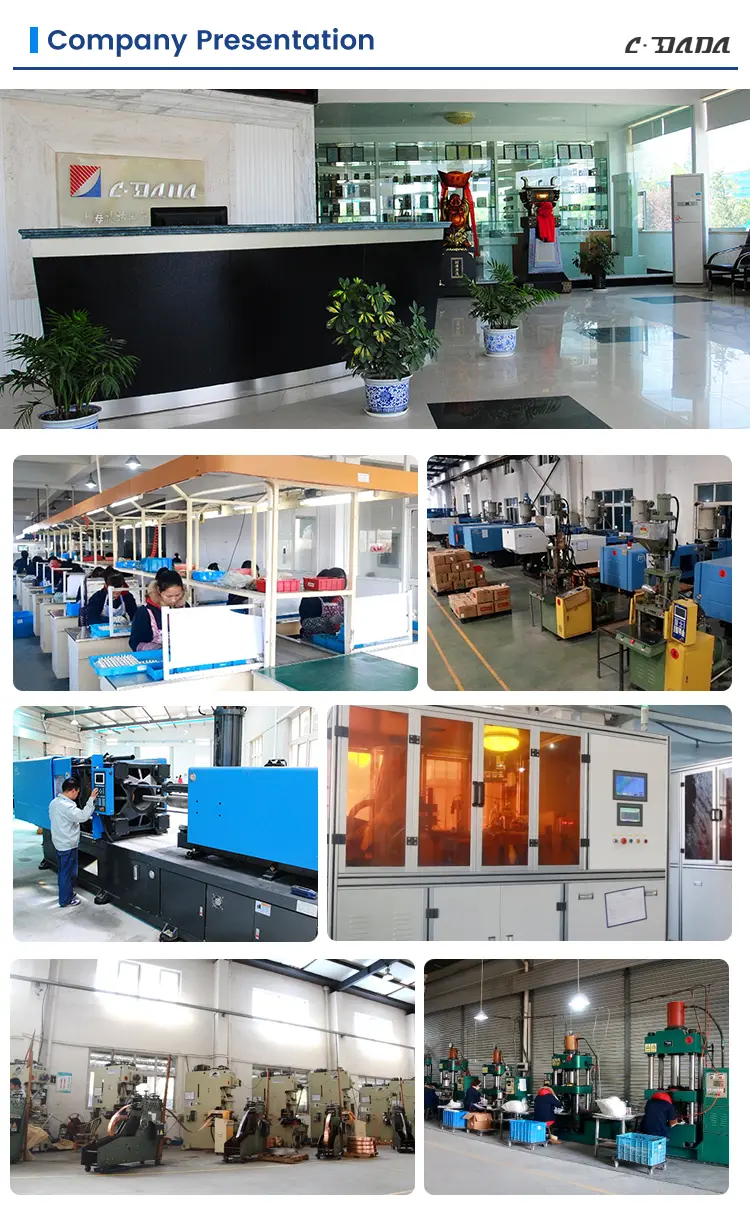

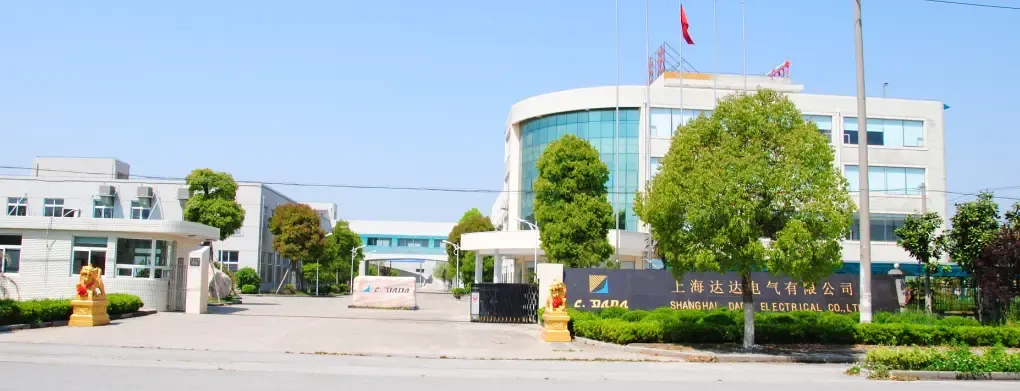

2. گروه متشکل از 3 کارخانه، دارای مساحت تولید 52400 متر مربع و بیش از 500 پرسنل است. ما نزدیک به ده میلیون یوان سرمایه گذاری کرده ایم تا عملیات خود را گسترش دهیم و کارگاه های خود را ارتقا دهیم.
3. کارخانه ممیزی شده توسط INTERTEK، DEKRA و GMC
4. کارتن با استحکام بالا، محافظت از پالت، مناسب برای حمل و نقل صادراتی از راه دور
سوالات متداول (سؤالات متداول)
Q1: آیا می توان مدار شکن قالب بندی شده نوع ثابت DAM1 را روی ریل DIN نصب کرد؟
A1: بله—مدل های 125A و 160A را می توان با استفاده از گیره ویژه اختیاری روی ریل های DIN نصب کرد. رتبه های بالاتر فقط روی پانل نصب می شوند.
Q2: سری DAM1 دارای چه گواهینامه هایی است؟
A2: دارای گواهینامه CE، CB، ASTA، KEMA، SEMKO و RoHS است که از انطباق در اتحادیه اروپا، خاورمیانه، آسیای جنوب شرقی و فراتر از آن اطمینان حاصل می کند.
Q3: چگونه می توانم پس از یک سفر بریکر را بازنشانی کنم؟
A3: ابتدا اهرم را به طور کامل به سمت پایین به سمت OFF حرکت دهید (یک صدای کلیک می شنوید)، سپس آن را به سمت بالا بکشید تا روشن شود. هرگز آن را مستقیماً از TRIP به ON مجبور نکنید.
Q4: آیا دستگاه های کمکی سازگار هستند؟
A4: بله - کنتاکتهای زنگ هشدار، کنتاکتهای کمکی، رهاسازیهای شنت/کم ولتاژ و اپراتورهای الکتریکی را میتوان بدون جدا کردن قطعات اضافه کرد.
Q5: آیا DAM1 برای جایگزینی بریکرهای قدیمی مناسب است؟
A5: کاملاً. ردپای جمع و جور آن امکان جایگزینی مستقیم MCCB های قدیمی را در اکثر پانل ها فراهم می کند - باعث صرفه جویی در زمان و هزینه های ارتقاء می شود.
