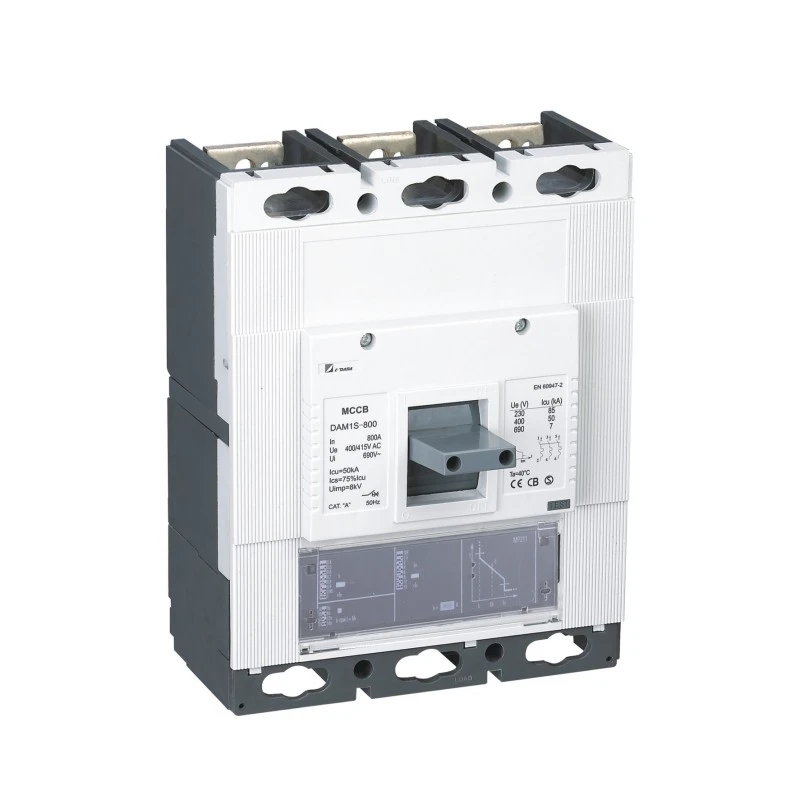

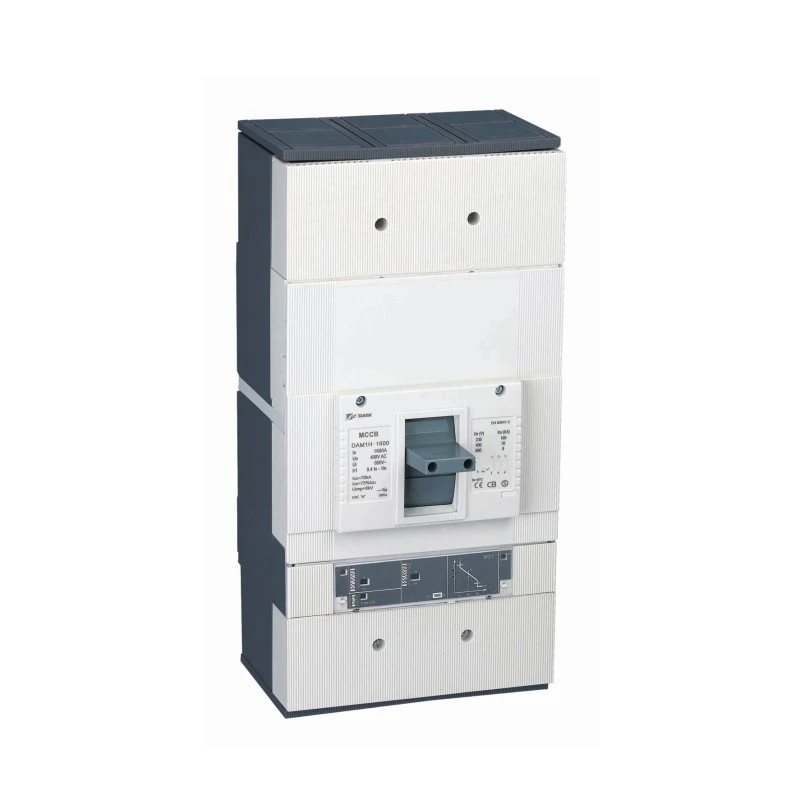

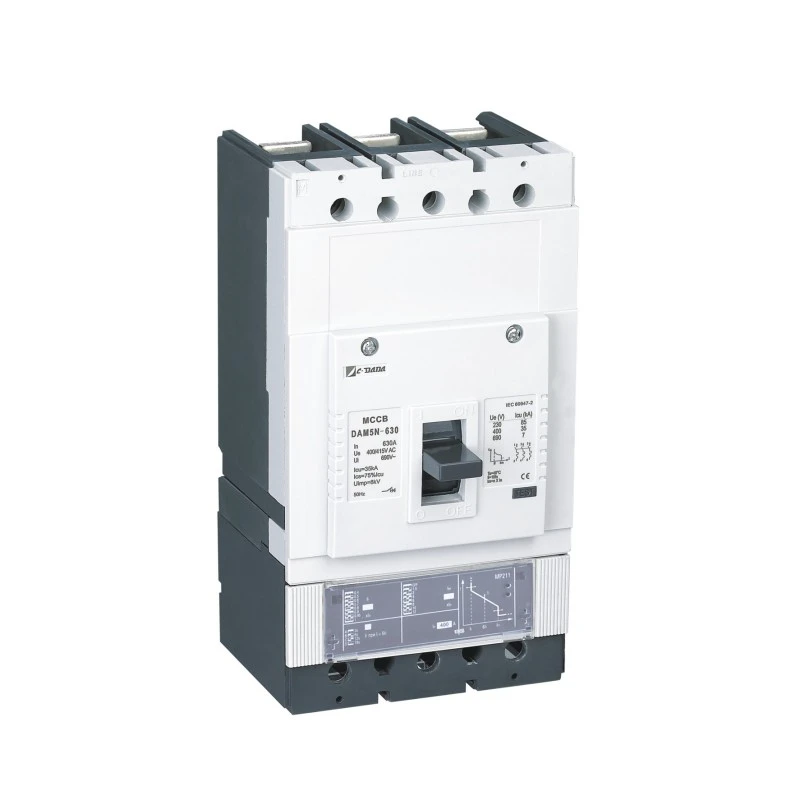

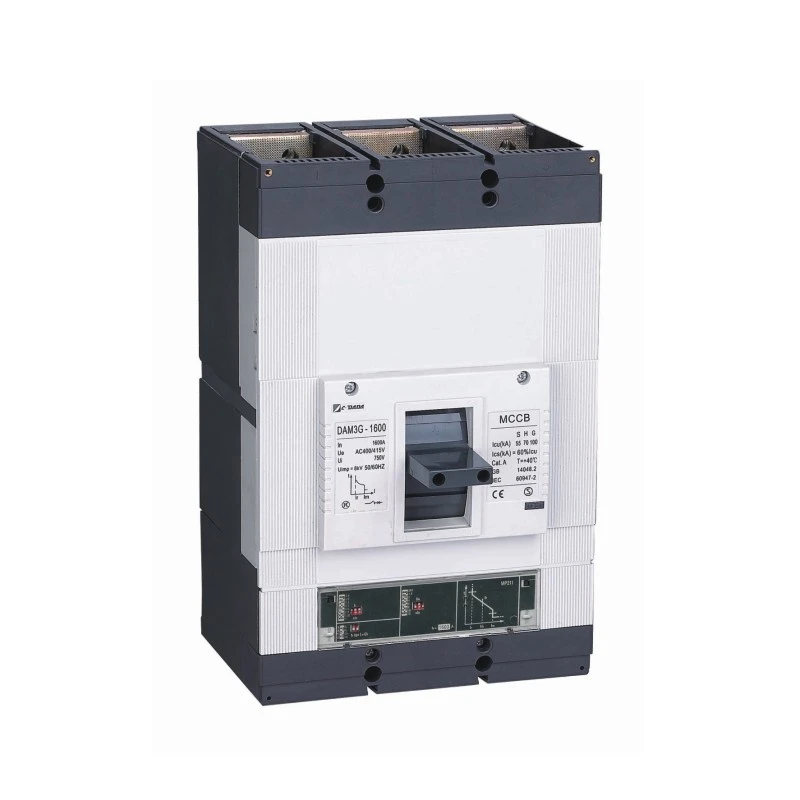

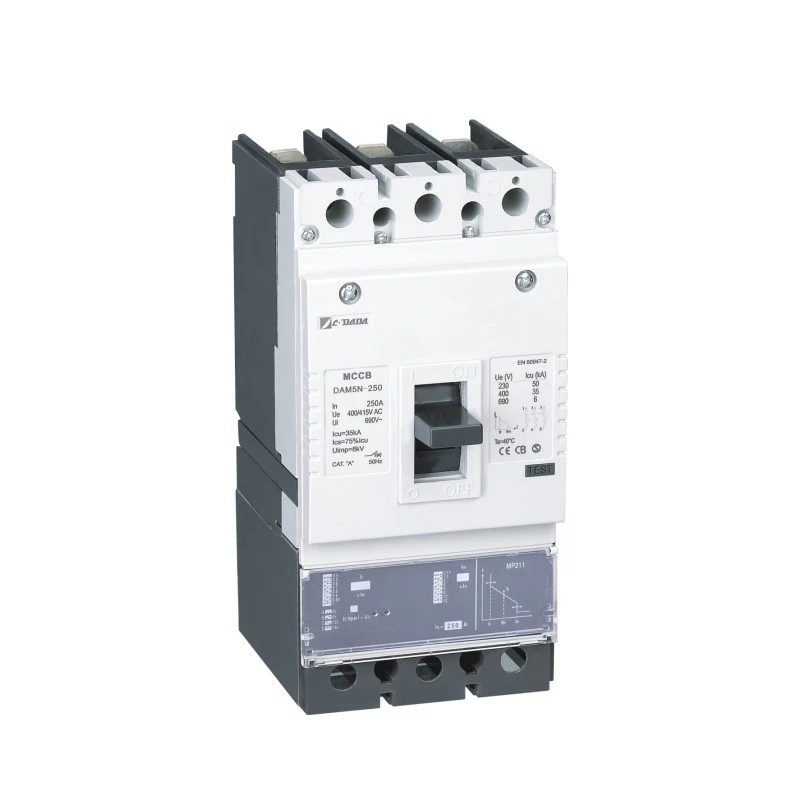

مدار شکن کیس قالبی نوع الکترونیکی

برای سیستم‌های قدرت مدرن که نیاز به دقت، هوشمندی و قابلیت اطمینان دارند، مدار شکن محفظه قالب‌گیری شده نوع الکترونیکی شرکت Shanghai DADA Electric CO., LTD. استاندارد جدیدی در حفاظت در برابر ولتاژ پایین ایجاد می کند. برخلاف قطع کننده های مغناطیسی حرارتی سنتی، این MCCB هوشمند از یک واحد سفر الکترونیکی مبتنی بر ریزپردازنده استفاده می کند تا حفاظت در برابر جریان اضافه قابل برنامه ریزی بسیار دقیق و قابل برنامه ریزی را ارائه دهد - ایمن در برابر نوسانات دمای محیط.

با تنظیمات قابل تنظیم از 40% تا 100% اینچ (حرارتی) و 1.5 × تا 12 × اینچ (مغناطیسی)، انعطاف پذیری بی نظیری را برای هماهنگی پیچیده در مراکز داده، کارخانه های صنعتی، بیمارستان ها و سیستم های انرژی تجدید پذیر ارائه می دهد. از 100 آمپر تا 1600 آمپر در ولتاژ 400 ولت/415 ولت، طراحی جمع و جور را با عملکرد پیشرفته ترکیب می کند - و شامل سفر مستقیم بی خطر در هنگام خطاهای شدید، حتی اگر قطعات الکترونیکی از کار بیفتند.

مشخصات کلیدی

مدل: CDADA DAM2 / سری DE (مدار قطع کننده جعبه قالب گیری نوع الکترونیکی)

نوع: مدار شکن کیس قالب گیری الکترونیکی

قطب: 3P / 4P

ولتاژ نامی (Ue): 400V / 415V AC

جریان نامی (In): 100A – 1600A

واحد سفر: انتشار الکترونیکی مبتنی بر ریزپردازنده

تنظیم حرارتی (Ir): 40٪ - 100٪ In

تنظیم مغناطیسی (IM): 1.5× – 12× اینچ

مزایا

★ دامنه وسیع: 100A تا 1600A(AC)

★ ابعاد جمع و جور

★ تنظیم حرارتی قابل تنظیم (40-100%) در.

★ تنظیم مغناطیسی قابل تنظیم (1.5-12 بار) در.

★ فشار به ارائه دکمه سفر.

★ مخاطبین اصلی و قوس دار را جدا کنید

★ طیف گسترده ای از لوازم جانبی.

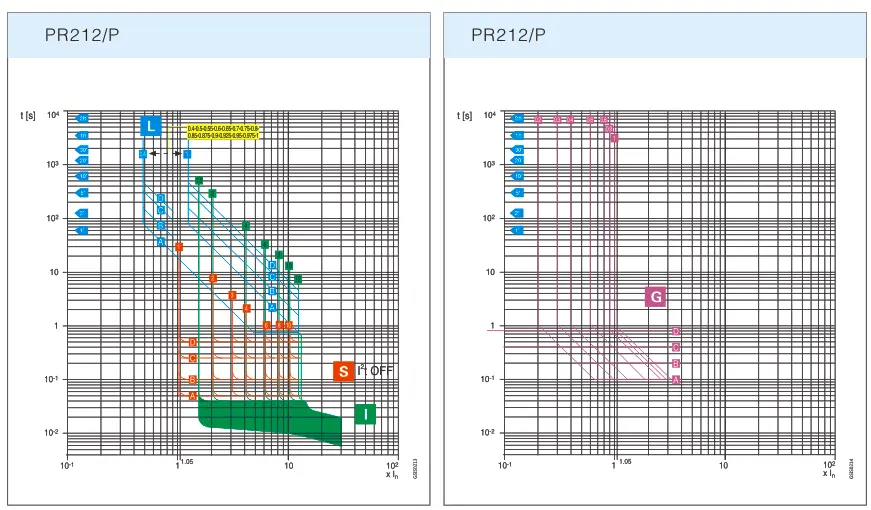

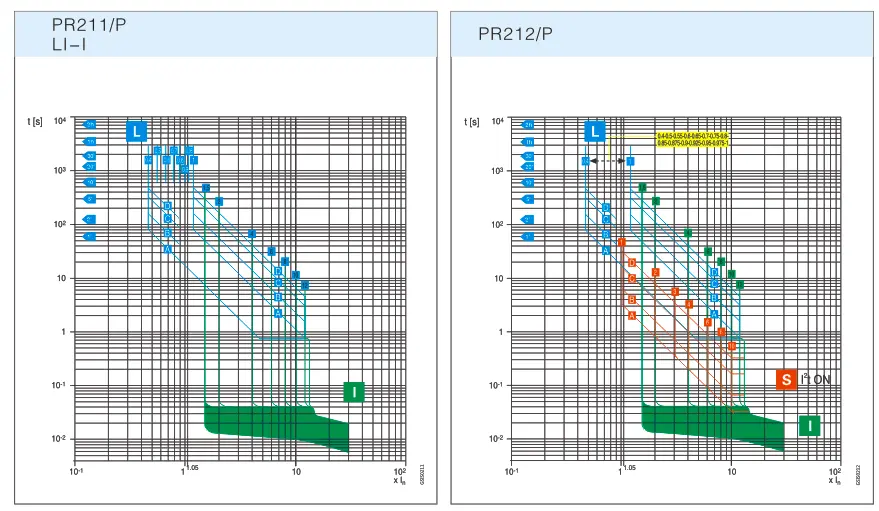

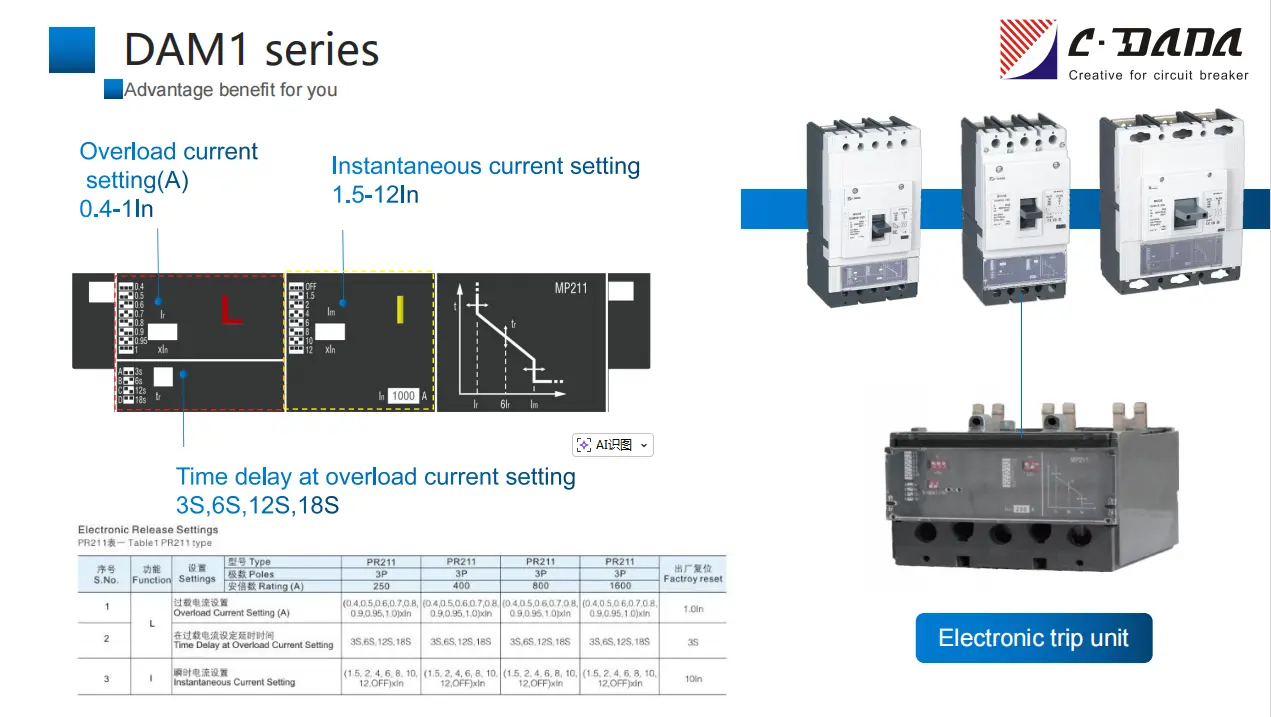

منحنی مشخصه انتشار الکترونیکی

پارامترهای الکتریکی

جدول 1 نوع PR211

شماره S.

تابع

تنظیمات

تایپ کنید

PR211

PR211

PR211

PR211

بازنشانی فاکتوری

لهستانی ها

3P

3P

3P

3P

رتبه (A)

250

400

800

1600

1

L

تنظیم جریان اضافه بار (A)

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

(0.4،0.5،0.6،0.7،0.8،0.9،0.95،1.0)xIn

1.0 اینچ

2

تأخیر زمانی در تنظیم جریان اضافه بار

3S،6S،12S،18S

3S،6S،12S،18S

3S،6S،12S،18S

3S،6S،12S،18S

3S

3

I

تنظیم جریان لحظه ای

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

10 در

جدول 2 نوع PR212

شماره S.

تابع

تنظیمات

تایپ کنید

PR212

PR212

PR212

PR212

بازنشانی فاکتوری

لهستانی ها

3P

3P

3P

3P

رتبه (A)

250

400/630

800

1600

1

L

تنظیم جریان اضافه بار (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0 اینچ

2

تأخیر زمانی در تنظیم جریان اضافه بار

3S،6S،12S،18S

3S،6S،12S،18S

3S،6S،12S،18S

3S،6S،12S،18S

3S

3

S

تنظیم جریان اتصال کوتاه (A)

(1، 2، 3، 4، 6، 8، 10، خاموش) xIn

(1، 2، 3، 4، 6، 8، 10، خاموش) xIn

(1، 2، 3، 4، 6، 8، 10، خاموش) xIn

(1، 2، 3، 4، 6، 8، 10، خاموش) xIn

6 در

4

تأخیر زمانی در تنظیم جریان اتصال کوتاه

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.05، 0.1، 0.25، 0.5

0.1S

5

I

تنظیم جریان لحظه ای

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

(1.5، 2، 4، 6، 8، 10، 12، خاموش) xIn

10 در

6

G

تنظیم جریان خطای زمین (A)

(0.2،0.3،0.4، 0.6،0.8،0.9، 1.0، خاموش) xIn

(0.2،0.3،0.4، 0.6،0.8،0.9، 1.0، خاموش) xIn

(0.2،0.3،0.4، 0.6،0.8،0.9، 1.0، خاموش) xIn

(0.2،0.3،0.4، 0.6،0.8،0.9، 1.0، خاموش) xIn

1.0 اینچ

7

تأخیر زمانی در تنظیم خطای زمین

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.1، 0.2، 0.4، 0.8

0.4S

8

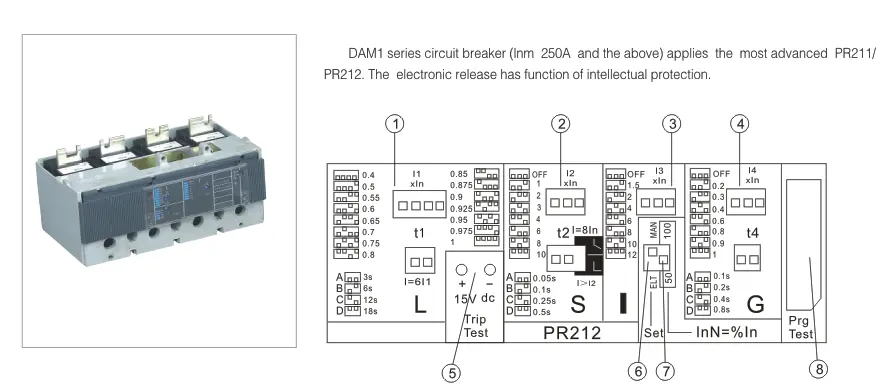

انتخاب مجموعه پارامترهای الکتریکی یا الکترونیکی

مجموعه عملکرد (سوئیچ ELT/MAN)

9

برای تنظیم پارامترهای دیپ سوئیچ خط صفر استفاده می شود

InN=%In، سوئیچ 50/100

10

سوکت برای اتصال دستگاه اندازه گیری

سوکت پنل

چرا CDADA Electronic MCCB را انتخاب کنید؟

★ هوش واقعی، نه فقط اتوماسیون
ریزپردازنده به طور مداوم شکل موج‌های جاری را تجزیه و تحلیل می‌کند و حفاظت دقیق در زمان معکوس، زمان معین و لحظه‌ای را امکان‌پذیر می‌سازد - بدون دریفت به دلیل گرما یا پیری.

★ طراحی ایمن با شکست
حتی اگر مدار الکترونیکی از کار بیفتد، یک قفل الکترومغناطیسی مستقیم قطع کننده قطع کننده در طول اتصال کوتاه شدید را تضمین می کند - مطابق با الزامات افزونگی ایمنی IEC 60947-2.

★ هماهنگی برتر
محدوده های تنظیم فوق العاده وسیع (40 تا 100 درصد Ir، 1.5-12× Im) امکان هماهنگی کامل با دستگاه های بالادست/پایین دست را فراهم می کند - مناطق خاموش را به حداقل می رساند.

★ آینده اثبات زیرساخت
سازگار با ماژول های ارتباطی اختیاری (Modbus RTU، Profibus) برای ادغام در سیستم های مدیریت ساختمان (BMS) یا شبکه های هوشمند.

★ کیفیت جهانی، قیمت رقابتی

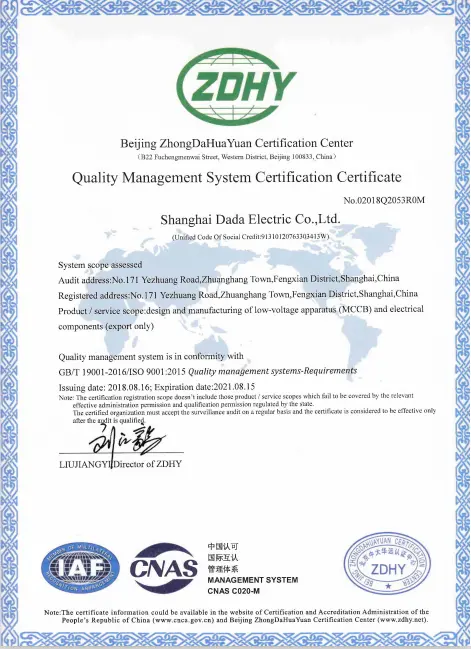

تولید شده تحت ISO 9001 در شانگهای، با گواهینامه های بین المللی - ارائه عملکرد در سطح اروپا با بهره وری هزینه آسیایی.

★ ما یک تیم اختصاصی متشکل از 15 مهندس داریم که بر توسعه محصول، بهبود و سفارشی سازی متمرکز شده اند.

برنامه های کاربردی ایده آل

مراکز داده: از خرابی های آبشاری با خاموش کردن دقیق انتخابی جلوگیری کنید

بیمارستان ها: از برق بی وقفه برای سیستم های پشتیبانی از زندگی اطمینان حاصل کنید

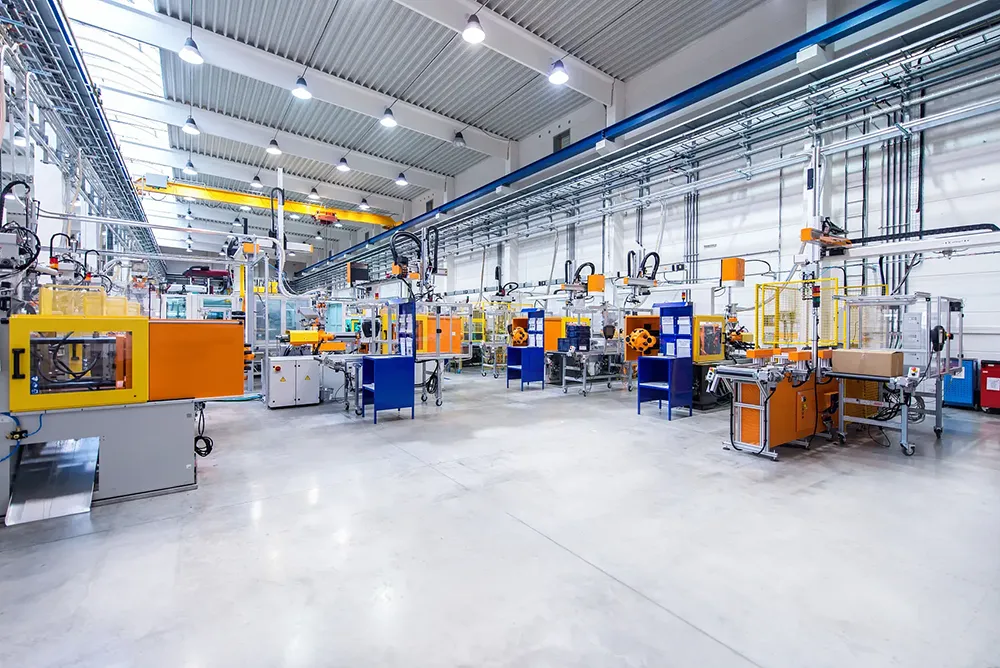

اتوماسیون صنعتی: هماهنگی با VFD ها، سافت استارترها و روباتیک

مزارع خورشیدی/بادی: با پروفایل های تولید متغیر سازگار شوید

ساختمان های تجاری هوشمند: نظارت بر انرژی را بدون متر اضافی فعال می کند

سوالات متداول (سؤالات متداول)

Q1: چه چیزی یک MCCB الکترونیکی را از یک حرارتی مغناطیسی متفاوت می کند؟

A1: مدار بریکرهای محفظه قالب‌گیری شده نوع الکترونیکی از یک ریزپردازنده برای تجزیه و تحلیل جریان و شروع حرکت با دقت بالا استفاده می‌کنند. آنها تحت تأثیر دمای محیط قرار نمی‌گیرند، محدوده تنظیم گسترده‌تری را ارائه می‌کنند و می‌توانند گزارش داده‌های بار را ارائه دهند - برخلاف انواع مغناطیسی حرارتی مبتنی بر دو فلزی/سلونوئیدی.

Q2: آیا MCCB الکترونیکی 1600A در پیکربندی 4 قطبی موجود است؟

A2: بله—همه MCCBهای الکترونیکی CDADA از 250A تا 1600A در هر دو نسخه 3P و 4P موجود هستند.

Q3: اگر واحد سفر الکترونیکی در طول اتصال کوتاه از کار بیفتد چه اتفاقی می افتد؟

A3: بریکر شامل یک پشتیبان مکانیکی است: در طول جریان های خطای شدید (> 12× اینچ)، یک ضامن مغناطیسی باعث باز شدن مستقیم می شود - که ایمنی را حتی در حالت آفلاین الکترونیکی تضمین می کند.

Q4: آیا می توانم مقادیر فعلی را در زمان واقعی نظارت کنم؟

A4: بله - واحد سفر الکترونیکی جریان لحظه ای، حداکثر، حداقل و متوسط ​​را در پنجره های زمانی قابل انتخاب (به عنوان مثال، 24 ساعت) نمایش می دهد که برای مدیریت انرژی مفید است.

Q5: چرا CDADA را نسبت به سایر مارک های هوشمند MCCB انتخاب کنید؟

A5: CDADA ارائه می دهد:

● قابلیت تنظیم دو برد واقعی (بسیاری از رقبا Im را به ≤10× محدود می کنند)

● پشتیبان‌گیری مکانیکی بی‌خطر (همه MCCB‌های «الکترونیکی» این را ندارند)

● اندازه جمع و جور — بدون تغییر با پانل های قدیمی مطابقت دارد

● نمونه کارها گواهینامه جهانی قوی (ASTA، KEMA، CE)

● قیمت گذاری سازگار با OEM با پشتیبانی فنی به زبان انگلیسی
