مدار شکن جریان باقیمانده چیست؟

A مدار شکن جریان باقیمانده(RCCB) یک دستگاه ایمنی الکتریکی حیاتی است که برای محافظت از افراد و اموال در برابر شوک الکتریکی، خطرات آتش سوزی و جریان های نشتی طراحی شده است. در سیستم های الکتریکی مدرن، جایی که بارهای مسکونی، تجاری و صنعتی به طور فزاینده ای پیچیده می شوند، RCCB ها نقش اساسی در تضمین توزیع ایمن برق دارند. این مقاله راهنمای جامعی برای درک نحوه عملکرد RCCB، چرایی ضروری بودن آنها، نحوه انتخاب مدل مناسب، شیوه‌های رایج نصب، نکات نگهداری و برنامه‌های کاربردی در دنیای واقعی ارائه می‌کند. همچنین به خوانندگان کمک می کند تا نکات دردناک عملی مانند پارگی مزاحم، اندازه نامناسب و مسائل مربوط به سازگاری سیستم را حل کنند.

فهرست مطالب

• 1. مقدمه ای بر مدار شکن جریان باقیمانده
• 2. مدار شکن جریان باقیمانده چگونه کار می کند
• 3. انواع RCCB و تفاوت آنها
• 4. مزایای کلیدی و مکانیسم های حفاظتی
• 5. RCCB در مقابل MCB در مقابل RCBO
• 6. نحوه انتخاب RCCB مناسب
• 7. دستورالعمل های نصب و بهترین شیوه ها
• 8. مشکلات رایج و عیب یابی
• 9. تعمیر و نگهداری و آزمایش
• 10. کاربردها در صنایع مختلف
• 11. استانداردهای ایمنی و انطباق
• 12. سوالات متداول
• 13. نتیجه گیری

1. مقدمه ای بر مدار شکن جریان باقیمانده

قطع کننده مدار جریان باقیمانده (RCCB) یک وسیله حفاظتی الکتریکی است که هر زمان که عدم تعادل بین جریان های زنده و خنثی را تشخیص دهد، مدار را قطع می کند. این عدم تعادل معمولاً نشان‌دهنده جریان نشتی است که به زمین می‌رود، که می‌تواند برای انسان خطرناک باشد یا منجر به آتش‌سوزی الکتریکی شود.

بر خلاف دستگاه های محافظ استاندارد، RCCB ها در برابر اضافه بار یا شرایط اتصال کوتاه محافظت نمی کنند. در عوض، نقش اصلی آنها تضمین ایمنی شخصی با تشخیص جریان‌های نشتی حتی کوچک - اغلب به 30 میلی آمپر است.

2. مدار شکن جریان باقیمانده چگونه کار می کند

اصل کار یک مدار قطع کننده جریان باقیمانده بر اساس قانون فعلی کیرشهوف است که بیان می کند جریان ورودی به مدار باید برابر با جریان خروجی از مدار باشد. اگر تفاوتی وجود داشته باشد نشان دهنده نشتی است.

در داخل RCCB، یک ترانسفورماتور جریان به طور مداوم هادی های برق و خنثی را نظارت می کند. در شرایط عادی، میدان های مغناطیسی یکدیگر را خنثی می کنند. با این حال، هنگامی که نشتی رخ می دهد، عدم تعادل مکانیسم سفر را تحریک می کند.

• وضعیت عادی: جریان زنده = جریان خنثی
• وضعیت خطا: جریان زنده ≠ جریان خنثی
• عملکرد سفر: مدار فوراً قطع می شود (میلی ثانیه)

این پاسخ سریع همان چیزی است که RCCB ها را در جلوگیری از شوک الکتریکی بسیار موثر می کند.

3. انواع RCCB و تفاوت آنها

کاربردهای مختلف به انواع مختلفی از RCCB نیاز دارند. در زیر به تفکیک رایج ترین انواع آن اشاره شده است:

4. مزایای کلیدی و مکانیسم های حفاظتی

RCCB ها چندین لایه حفاظتی را ارائه می دهند که آنها را در سیستم های الکتریکی مدرن ضروری می کند:

• حفاظت در برابر شوک الکتریکی:با قطع فوری مدارهای معیوب از حوادث مرگبار جلوگیری می کند.
• پیشگیری از آتش سوزی:جریان های نشتی را که ممکن است سیم کشی را بیش از حد گرم کنند متوقف می کند.
• حفاظت از تجهیزات:آسیب های ناشی از گسل های زمین را کاهش می دهد.
• حساسیت بالا:نشتی کمتر از 10 تا 30 میلی آمپر را تشخیص می دهد.
• زمان پاسخگویی سریع:سفر در چند میلی ثانیه

این مزایا RCCB ها را در زیرساخت های الکتریکی مسکونی و صنعتی ضروری می کند.

5. RCCB در مقابل MCB در مقابل RCBO

بسیاری از کاربران RCCB ها را با MCB و RCBO اشتباه می گیرند. جدول زیر تفاوت ها را روشن می کند:

در بسیاری از تاسیسات، RCCB ها در کنار MCB ها برای دستیابی به حفاظت کامل استفاده می شوند.

6. نحوه انتخاب RCCB مناسب

انتخاب RCCB مناسب برای اطمینان از ایمنی و کارایی سیستم بسیار مهم است. عوامل زیر را در نظر بگیرید:

• جریان نامی:مطابق با بار سیستم (به عنوان مثال، 25A، 40A، 63A).
• سطح حساسیت:30 میلی آمپر برای حفاظت شخصی، 100 میلی آمپر تا 300 میلی آمپر برای حفاظت در برابر آتش.

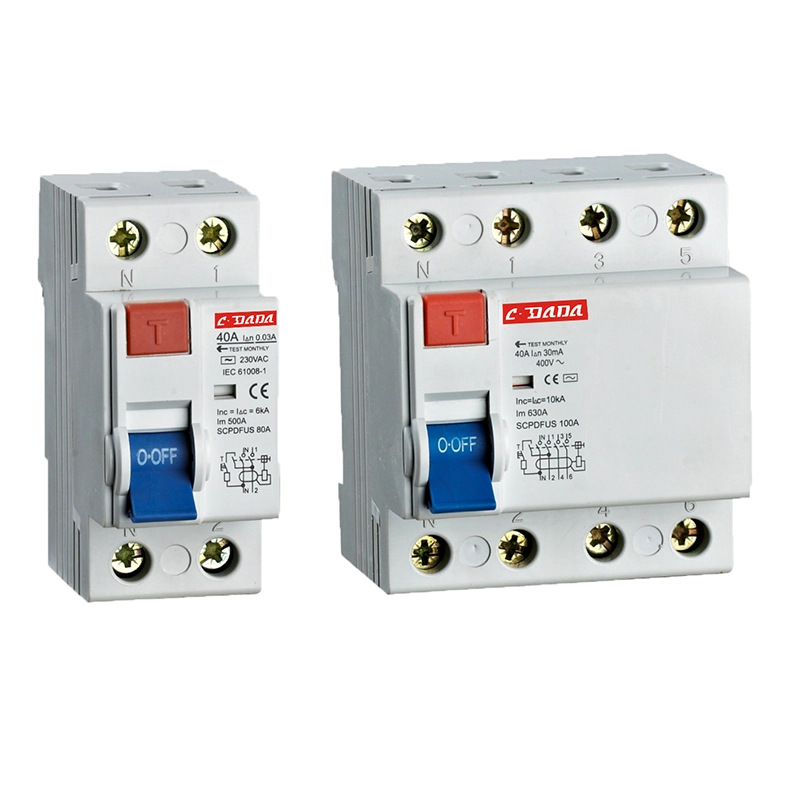

• تعداد قطب ها:2 قطب برای سیستم های تک فاز، 4 قطب برای سیستم های سه فاز.
• انتخاب نوع:AC، A، یا B بسته به ویژگی های بار.
• قابلیت اطمینان برند:تولید کنندگان معتبر با سوابق ایمنی اثبات شده را انتخاب کنید.

7. دستورالعمل های نصب و بهترین شیوه ها

نصب مناسب برای عملکرد RCCB ضروری است. سیم‌کشی نادرست می‌تواند منجر به خاموش شدن یا قطع نشدن آن شود.

• از اتصال صحیح فاز و نول اطمینان حاصل کنید.
• RCCB را در بالادست مدارهای نهایی نصب کنید.
• از مخلوط کردن سیم های خنثی بین مدارها خودداری کنید.
• دستگاه را پس از نصب با استفاده از دکمه تست تست کنید.
• قوانین و استانداردهای برق محلی را دنبال کنید.

8. مشکلات رایج و عیب یابی

حتی RCCB های با کیفیت بالا ممکن است مشکلاتی را تجربه کنند. در اینجا مشکلات و راه حل های رایج وجود دارد:

• سفر مزاحم:اغلب به دلیل نشت از چندین دستگاه یا عایق ضعیف ایجاد می شود.
• عدم تنظیم مجدد:می تواند گسل زمین پایدار را نشان دهد.
• عدم سفر در طول آزمون:ممکن است دستگاه معیوب باشد و نیاز به تعویض داشته باشد.
• گرمای بیش از حد:ناشی از شل بودن اتصالات یا شرایط اضافه بار.

9. تعمیر و نگهداری و آزمایش

تعمیر و نگهداری منظم قابلیت اطمینان طولانی مدت RCCB ها را تضمین می کند:

• دکمه تست را ماهانه فشار دهید تا عملکرد را تأیید کنید.
• اتصالات سیم کشی را سالانه بررسی کنید.
• دستگاه های قدیمی را هر 8 تا 10 سال یکبار تعویض کنید.
• برای علائم تغییر رنگ یا سوزش نظارت کنید.

10. کاربردها در صنایع مختلف

قطع کننده های مدار جریان باقیمانده به طور گسترده در بخش های مختلف استفاده می شود:

• ساختمان های مسکونی:آشپزخانه، حمام، و مدارهای بیرونی.
• امکانات تجاری:دفاتر، مراکز خرید و هتل ها.
• کارخانه های صنعتی:پانل های حفاظت و کنترل ماشین آلات.
• بهداشت و درمان:سیستم ها و آزمایشگاه های حیاتی حیاتی.
• ایستگاه های شارژ EV:تشخیص نشت با حساسیت بالا

11. استانداردهای ایمنی و انطباق

RCCB باید با استانداردهای ایمنی بین المللی برای اطمینان از قابلیت اطمینان و عملکرد مطابقت داشته باشد. این استانداردها پارامترهایی مانند زمان سفر، حساسیت به نشتی و تست استقامت را تعریف می کنند.

انطباق تضمین می کند که دستگاه در شرایط خطا به طور مداوم کار می کند و انتظارات ایمنی جهانی را برآورده می کند.

12. سوالات متداول

Q1: آیا RCCB در برابر اتصال کوتاه محافظت می کند؟
خیر، فقط در برابر نشت زمین محافظت می کند. MCB ها برای حفاظت از اتصال کوتاه مورد نیاز هستند.

Q2: چرا RCCB من اغلب سفر می کند؟
این ممکن است به دلیل دستگاه های معیوب، مشکلات عایق، یا نشت تجمعی باشد.

Q3: آیا RCCB می تواند بدون اتصال به زمین کار کند؟
توصیه نمی شود. زمین مناسب عملکرد موثر را تضمین می کند.

Q4: هر چند وقت یکبار باید RCCB ها آزمایش شوند؟
حداقل یک بار در ماه با استفاده از دکمه تست داخلی.

Q5: طول عمر RCCB چقدر است؟
معمولاً 8 تا 10 سال بسته به شرایط استفاده.

13. نتیجه گیری

قطع کننده مدار جریان باقیمانده یکی از مهمترین وسایل ایمنی در هر سیستم الکتریکی است. با تشخیص جریان‌های نشتی و قطع مدارها در عرض میلی‌ثانیه، حفاظت جان‌بخش را فراهم می‌کند. چه در خانه ها، کارخانه ها یا ساختمان های تجاری استفاده شود، RCCB به طور قابل توجهی خطر برق گرفتگی و خطرات آتش سوزی را کاهش می دهد.

انتخاب نوع مناسب، نصب صحیح آن و نگهداری منظم آن، ایمنی طولانی مدت و پایداری سیستم را تضمین می کند. همانطور که تقاضاهای الکتریکی همچنان در حال رشد است، RCCB ها جزء اساسی سیستم های توزیع برق مدرن هستند.

Shanghai DaDa Electric Co., Ltd. متعهد به ارائه راه حل های حفاظت الکتریکی قابل اعتماد و با کیفیت است که نیازهای مختلف صنعتی و مسکونی را برآورده می کند. با قابلیت‌های تولید پیشرفته و کنترل کیفیت دقیق، عملکرد الکتریکی ایمن و کارآمد را برای مشتریان جهانی تضمین می‌کنیم.

برای مشاوره حرفه ای و استعلام محصول، در صورت تمایل به مراجعه کنیدبا ما تماس بگیریدامروز
