راهنمای عملی مدار شکن های کیس قالبی

2026-08-25 0 برای من پیام بگذارید

MCCB چیست؟

MCCB -قطع کننده مدار قالبی— یک وسیله حفاظتی ولتاژ پایین است که در صورت تشخیص اضافه بار یا شرایط اتصال کوتاه، مدار را به طور خودکار قطع می کند. بر خلاف فیوز، می توان آن را مجددا تنظیم کرد و پس از یک سفر دوباره از آن استفاده کرد. در داخل محفظه قالب‌گیری شده، یک مکانیزم سفر حرارتی-مغناطیسی دو کار را انجام می‌دهد: یک عنصر حرارتی به اضافه بار پایدار پاسخ می‌دهد، در حالی که یک عنصر مغناطیسی فوراً به خطاهای اتصال کوتاه واکنش نشان می‌دهد. نتیجه حفاظتی است که با رفتار بارهای الکتریکی واقعی مطابقت دارد.

زمان انتخاب یک MCCB: فیدرهای ورودی اصلی، پانل های توزیع سه فاز، مدارهای موتور بزرگ، یا هر نقطه ای که جریان اتصال کوتاه احتمالی بیشتر از چیزی باشد که یک MCB می تواند قطع کند.

وقتی یک MCB کافی است: مدارهای فرعی نهایی با بارهای متوسط و سطوح خطای کم - بردهای مسکونی، مدارهای روشنایی و سوکت.

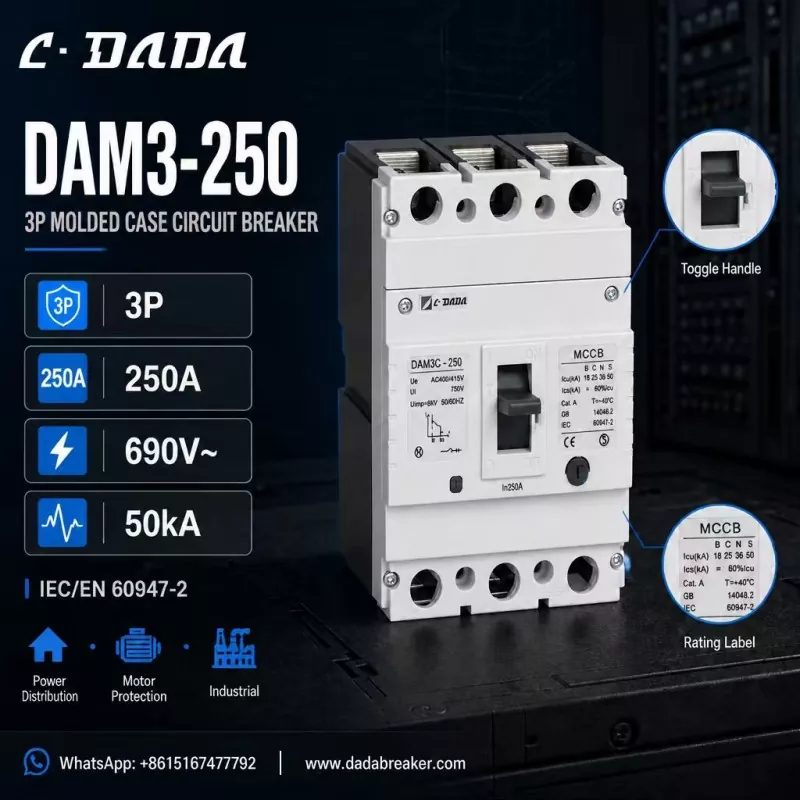

250A three-pole MCCB

نحوه انتخاب MCCB مناسب

جریان نامی (In)

1. - بار پیوسته را مطابقت دهید، و فضای سر را برای جریان راه اندازی موتورها در نظر بگیرید.

ظرفیت شکست (Icu / ICS)

2. - باید بیشتر از جریان اتصال کوتاه احتمالی در محل نصب باشد. هرچه سطح خطا بالاتر باشد، ICU بیشتری نیاز دارید.

لهستانی ها

3. - 3P برای سیستم های سه فاز، 4P که در آن نول نیز نیاز به قطع شدن دارد.

رتبه بندی ولتاژ

4. - ولتاژ عملیاتی نامی (Ue)، ولتاژ عایق (Ui) و مقاومت ضربه ای (Uimp) را در برابر سیستم بررسی کنید.

استانداردها و گواهینامه

5. — انطباق با IEC/EN 60947-2 و نشان CE خط پایه برای پروژه های بین المللی است.

برنامه

6. - حفاظت موتور، توزیع نیرو و تاسیسات صنعتی ممکن است به درجه بندی قاب ها و ویژگی های سفر متفاوت نیاز داشته باشند.

یک MCCB 250A مشخص چگونه به نظر می رسد:

برای ساختن این بتن، DAM3-250 از C·DADA Electric را در نظر بگیرید - یک MCCB سه قطبی 250A که نشان می‌دهد در این کلاس از دستگاه‌ها چه چیزی باید جستجو شود:

پیکربندی 3P

● با جریان نامی 250 آمپر (In)، مناسب برای تابلوهای توزیع سه فاز

رتبه های ولتاژ:

● 690V~; Ue AC400/415V، Ui 750V، Uimp 8kV

ظرفیت شکست تا 50 کیلو آمپر

● — Icu 18 / 25 / 36 / 50 kA در سراسر انواع B / C / N / S، بنابراین نصب‌کنندگان می‌توانند سطوح خطا را در نقاط مختلف شبکه مطابقت دهند.

مطابقت با IEC/EN 60947-2 و GB 14048.2

● دارای علامت CE، با دستگیره روشن/خاموش روشن برای وضعیت عملکرد قابل مشاهده

● برای توزیع برق، حفاظت موتور و کاربردهای صنعتی ساخته شده است

منطق پشت این مشخصات: یک قاب 250 آمپری 3 قطبی با ظرفیت شکست کلاس 50 کیلو آمپری اکثر نیازهای سازنده پانل و پیمانکار - از تابلوهای توزیع اصلی گرفته تا مدارهای فیدر موتور - را پوشش می‌دهد، در حالی که انواع مختلف Icu به شما امکان می‌دهند هزینه‌ای با اندازه مناسب در مقابل سطوح خطای واقعی داشته باشید.

پیشنهاد انتخاب

● برای مدارهای نهایی تا ~125A با سطوح خطای پایین، MCB انتخاب اقتصادی است.

● برای توزیع اصلی، حفاظت موتور و تابلو برق صنعتی، یک MCCB با ظرفیت شکست که بیش از جریان اتصال کوتاه احتمالی نصب است، انتخاب کنید.

● در صورت شک، اندازه یک کلاس با ظرفیت شکست: تفاوت هزینه کم است، در حالی که حاشیه حفاظتی می تواند تفاوت بین یک خطای جزئی و یک قطعی بزرگ باشد.

سوالات متداول

س: MCCB چیست؟

الف: الفقطع کننده مدار قالبییک وسیله حفاظتی ولتاژ پایین قابل تنظیم مجدد است که مدار را در هنگام اضافه بار یا اتصال کوتاه قطع می‌کند و برای جریان‌ها و سطوح خطای بالاتر نسبت به یک مدارشکن مینیاتوری طراحی شده است.

س: Icu در MCCB به چه معناست؟

پاسخ: ICU حداکثر ظرفیت قطع اتصال کوتاه است - حداکثر جریان خطا که قطع کننده می تواند قطع کند. Ics ظرفیت شکستن سرویس است، سطحی که می تواند مکرراً قطع شود و عملیاتی بماند.

س: چگونه ظرفیت شکست را برای MCCB خود انتخاب کنم؟

A: درجه Icu را بالاتر از جریان اتصال کوتاه احتمالی در محل نصب انتخاب کنید. تخته های توزیع با ظرفیت ترانسفورماتور بالا یا فیدرهای صنعتی طولانی معمولاً به دستگاه های کلاس 36 تا 50 کیلو آمپر نیاز دارند.

س: DAM3-250 MCCB چیست؟

پاسخ: DAM3-250 یک مدارشکن 250 آمپری سه قطبی از C·DADA Electric است که دارای ولتاژ 690 ولت با ظرفیت شکست تا 50 کیلو آمپر است، برای توزیع نیرو، حفاظت از موتور و کاربردهای صنعتی.
