یکMCCB با محافظت در برابر نشتعملکردهای قطع کننده مدار قالب گیری معمولی را با حفاظت جریان باقیمانده در یک راه حل هماهنگ ترکیب می کند. برای ساختمان‌های تجاری، تأسیسات صنعتی، سازندگان تجهیزات و پیمانکاران برق، این می‌تواند یک چالش رایج را برطرف کند: محافظت از مدار برق در برابر اضافه بار و اتصال کوتاه و در عین حال تشخیص جریان نشتی بالقوه خطرناک.
نکته کلیدی صرفاً انتخاب یک بریکر با عملکردهای بیشتر نیست. دستگاه باید با ولتاژ سیستم، جریان نامی، شرایط اتصال کوتاه، پیکربندی قطب، تنظیم جریان نشتی، محیط نصب و الزامات هماهنگی مطابقت داشته باشد. این راهنما توضیح می‌دهد که این فناوری چگونه کار می‌کند، به چه مشکلاتی رسیدگی می‌کند، و خریداران باید قبل از تعیین یک MCCB با محافظت در برابر نشت بررسی کنند.
فهرست مطالب
- 1. MCCB با محافظت در برابر نشت چیست؟
- 2. محافظت در برابر نشت چگونه کار می کند؟
- 3. کدام مشکلات الکتریکی را می تواند حل کند؟
- 4. چرا MCCB و محافظت از نشت را ترکیب کنیم؟
- 5. MCCB با محافظت در برابر نشت کجا استفاده می شود؟
- 6. خریداران قبل از انتخاب چه چیزی را باید بررسی کنند؟
- 7. پارامترهای کلیدی توضیح داده شده است
- 8. MCCB با محافظت در برابر نشت در مقابل دستگاه‌های حفاظت جداگانه
- 9. ملاحظات نصب و نگهداری
- 10. Shanghai DaDa Electric Co., Ltd. and Leakage Protection Solutions
- 11. سوالات متداول
- 12. نتیجه گیری
1. MCCB با محافظت در برابر نشت چیست؟
قطع کننده مدار قالبی که معمولاً MCCB نامیده می شود، برای محافظت از مدارهای الکتریکی ولتاژ پایین در برابر شرایطی مانند اضافه بار و اتصال کوتاه طراحی شده است. برخلاف یک سوئیچ محافظ پایه، یک MCCB را می توان در طیف گسترده ای از رتبه بندی های جریان و ظرفیت های وقفه انتخاب کرد که آن را برای سیستم های توزیع تجاری و صنعتی مناسب می کند.
یکMCCB با محافظت در برابر نشتتشخیص نشتی جریان باقیمانده یا زمین را به این عملکردهای حفاظتی معمولی اضافه می کند. هنگامی که یک جریان نشتی غیرعادی تشخیص داده می شود و به سطح عملیاتی پیکربندی شده می رسد، مکانیسم حفاظتی می تواند یک حرکت را آغاز کرده و مدار آسیب دیده را قطع کند.
این ترکیب به ویژه زمانی مفید است که طراحان برق می خواهند چندین لایه حفاظتی را بدون ایجاد یک آرایش پانل پیچیده غیر ضروری داشته باشند. محصولات تجاری به عنوان راه حل های یکپارچه MCCB-plus-residual-current یا به عنوان MCCB همراه با ماژول های جریان باقیمانده سازگار در دسترس هستند. IEC 60947-2 شامل الزاماتی برای قطع کننده های مدار با حفاظت جریان باقیمانده است، در حالی که سازندگان ممکن است پیکربندی ها و محدوده های تنظیم متفاوتی را ارائه دهند.
2. محافظت در برابر نشت چگونه کار می کند؟
در یک مدار الکتریکی سالم، جریان عبوری از هادی های خروجی باید به طور مناسب با جریان برگشتی از مدار مطابقت داشته باشد. شرایط نشتی زمانی اتفاق می‌افتد که بخشی از جریان مسیری ناخواسته را طی می‌کند، مانند خراب شدن عایق، تجهیزات متصل یا تماس شخصی با یک قطعه برق‌دار.
حفاظت نشتی جریان باقیمانده مرتبط با این عدم تعادل را کنترل می کند. اگر جریان باقیمانده اندازه‌گیری‌شده از آستانه عملیاتی پیکربندی‌شده دستگاه فراتر رود، سیستم حفاظتی یک سیگنال سفر به مکانیسم MCCB ارسال می‌کند.
بسته به طراحی محصول، حفاظت از نشت ممکن است جریان عملیاتی باقیمانده قابل تنظیم، تاخیر زمانی، عملکرد تست، نشانگر هشدار یا سایر عملکردهای نظارتی را ارائه دهد. محصولات تجاری حفاظت از نشت MCCB نشان می دهد که تنظیمات حساسیت و تاخیر می تواند به طور قابل توجهی با توجه به کاربرد مورد نظر متفاوت باشد.
چرا این با محافظ اضافه بار متفاوت است؟
حفاظت اضافه بار و حفاظت از نشت به مشکلات مختلف پاسخ می دهد. یک مدار اضافه بار می تواند جریان بیش از حدی بکشد، زیرا بارهای زیادی متصل شده اند یا اینکه تجهیزات بیش از ظرفیت مورد نظر خود کار می کنند. با این حال، یک خطای نشتی مربوط به خروج جریان از مسیر رسانای مورد نظر است.
بنابراین، صرفاً افزایش قابلیت حفاظت از اضافه بار به طور خودکار محافظت در برابر نشت مناسب را فراهم نمی کند. هنگام طراحی یک سیستم توزیع برق باید این دو عملکرد را جداگانه در نظر گرفت.
3. کدام مشکلات الکتریکی را می تواند حل کند؟
تجهیزات الکتریکی مورد استفاده در کارخانه‌ها، ساختمان‌های تجاری و پروژه‌های زیربنایی ممکن است برای مدت طولانی تحت شرایط سخت کار کنند. رطوبت، گرد و غبار، پیری عایق، آسیب های مکانیکی، خطاهای نصب و خراب شدن تجهیزات همگی می توانند در مسیرهای جریان غیرعادی نقش داشته باشند.
عایق آسیب دیده یا قدیمی می تواند مسیرهای جریان ناخواسته ای را ایجاد کند که ممکن است مانند یک اتصال کوتاه معمولی رفتار نکند.
حفاظت جریان باقیمانده می تواند به شناسایی شرایط نشتی که نیاز به قطع سریع مدار دارند کمک کند.
ترکیب عملکردهای حفاظتی می تواند ترتیب را در مقایسه با استفاده از چندین جزء مستقل ساده کند.
سطح حفاظت واقعی به سیستم کامل الکتریکی، پیکربندی دستگاه و شرایط نصب بستگی دارد. بنابراین، یک MCCB با محافظت در برابر نشت باید به عنوان بخشی از یک طرح حفاظتی مهندسی شده مناسب به جای یک راه حل جهانی برای هر خطر الکتریکی در نظر گرفته شود.
4. چرا MCCB و محافظت از نشت را ترکیب کنیم؟
برای بسیاری از پروژه های الکتریکی، جذابیت اصلی توانایی پرداختن به چندین الزامات حفاظتی در یک آرایش هماهنگ دستگاه است. این می تواند در جایی که فضای پانل، زمان نصب و هماهنگی سیستم مهم است، ارزشمند باشد.
1. توابع حفاظت چندگانه
یک دستگاه با پیکربندی مناسب می تواند حفاظت اضافه بار، اتصال کوتاه و جریان باقیمانده را در همان معماری حفاظتی ارائه دهد. این امر ایجاد یک استراتژی حفاظتی تعریف شده برای یک فیدر یا مدار توزیع را برای مهندسان آسان تر می کند.
2. طراحی پانل کارآمدتر
اجزای حفاظتی یکپارچه یا نزدیک به هم می توانند نیاز به دستگاه های جداگانه، سیم کشی و ترتیبات نصب را کاهش دهند. سازندگان MCCB های حفاظت شده از جریان باقیمانده به طور خاص نصب فشرده و کاهش الزامات قطعات را به عنوان مزایای عملی برجسته می کنند.
3. حفاظت قابل تنظیم
برخی از محصولات آستانه های جریان باقیمانده و تاخیرهای زمانی قابل تنظیم را ارائه می دهند. این اجازه می دهد تا آرایش حفاظتی به جای تکیه بر یک تنظیم ثابت برای هر برنامه، با مدارهای مختلف سازگار شود.
4. برنامه ریزی سیستم آسان تر
هنگامی که الزامات اضافه بار، اتصال کوتاه و نشتی با هم در نظر گرفته می شوند، مهندسان می توانند به جای انتخاب مستقل اجزای جداگانه، استراتژی حفاظت کامل را ارزیابی کنند.
5. MCCB با محافظت در برابر نشت کجا استفاده می شود؟
کاربرد مناسب به طراحی الکتریکی، الزامات محلی و مشخصات محصول بستگی دارد. مناطق کاربرد معمولی عبارتند از:
- تابلوهای توزیع ساختمان های تجاری
- سیستم های توزیع برق صنعتی
- تجهیزات تولید کارخانه
- فیدرهای موتور و ماشین آلات
- کارگاه ها و تاسیسات تولیدی
- تاسیسات زیرساختی و تاسیساتی
- تجهیزات الکتریکی که نیاز به نظارت بر نشت زمین دارند
- سیستم های توزیع که در آن فضای پانل محدود است
- پروژه هایی که نیاز به حفاظت اضافه بار، اتصال کوتاه و جریان باقیمانده دارند
MCCB ها به طور گسترده در توزیع صنعتی و تجاری استفاده می شوند زیرا رتبه بندی های فعلی و قابلیت های وقفه آنها می تواند برنامه هایی فراتر از محدوده معمولی قطع کننده های مدار انشعاب کوچک را پوشش دهد.
6. خریداران قبل از انتخاب چه چیزی را باید بررسی کنند؟
انتخاب یک MCCB با محافظت در برابر نشتی فقط بر اساس آمپر نامی می تواند در حین نصب مشکلاتی ایجاد کند. خریداران باید قبل از تایید مدل، اطلاعات سیستم کافی را به سازنده یا مهندس برق ارائه دهند.
- جریان نامی:بار پیوسته مورد انتظار را تعیین کنید و بر اساس طراحی کامل مدار، یک جریان مناسب را انتخاب کنید.
- ولتاژ کاری:ولتاژ سیستم و اینکه آیا محصول برای کاربرد AC مورد نظر مناسب است را تأیید کنید.
- تعداد قطب ها:بررسی کنید که آیا سیستم به 3P، 4P یا پیکربندی دیگری نیاز دارد.
- قابلیت اتصال کوتاه:جریان خطای احتمالی موجود را بررسی کنید و مطمئن شوید که بریکر دارای رتبه قطعی مناسب است.
- حساسیت به نشتی:جریان عملیاتی باقیمانده مورد نیاز برای استراتژی حفاظتی مورد نظر را تعیین کنید.
- تاخیر زمانی:در نظر بگیرید که آیا عملیات آنی یا پاسخ با تأخیر زمانی برای هماهنگی با دستگاه های بالادست یا پایین دست مورد نیاز است.
- شرایط نصب:دمای محیط، محفظه، رطوبت، ارتفاع و سایر عوامل محیطی مرتبط را بررسی کنید.
- استانداردها و گواهینامه ها:استانداردها و تاییدیه های مورد نیاز در بازار هدف را تایید کنید.
7. پارامترهای کلیدی توضیح داده شده است
پارامترهای زیر هنگام مقایسه محصولات مختلف محافظت در برابر نشت MCCB بسیار مهم هستند.
| پارامتر | چرا اهمیت دارد | آنچه خریداران باید تایید کنند |
|---|---|---|
| جریان رتبه‌بندی شده (در) | سطح جریانی را که مدار شکن برای حمل در شرایط مشخص طراحی شده است، تعریف می کند. | بریکر را با بار مدار و طرح هادی مطابقت دهید. |
| ولتاژ نامی (Ue) | ولتاژ عملیاتی الکتریکی را برای برنامه تعریف می کند. | سازگاری با ولتاژ سیستم را تأیید کنید. |
| ظرفیت شکستن | نشان‌دهنده جریان عیب است که بریکر می‌تواند با خیال راحت تحت شرایط آزمایشی مشخص قطع کند. | امتیاز محصول را با جریان اتصال کوتاه موجود مقایسه کنید. |
| تنظیم جریان نشتی | سطح جریان باقیمانده ای که محافظ نشتی در آن کار می کند را تعیین می کند. | حساسیت و محدوده تنظیم مورد نیاز را تأیید کنید. |
| تاخیر زمانی | می تواند به هماهنگی محافظت در برابر نشت با سایر دستگاه های محافظ کمک کند. | بررسی کنید که آیا پاسخ مورد نیاز آنی است یا با تأخیر. |
| تعداد لهستانی ها | تعیین می کند که کدام هادی ها سوئیچ شده و محافظت می شوند. | 3P، 4P یا سایر تنظیمات مورد نیاز را تأیید کنید. |
| استانداردها | چارچوبی برای عملکرد و آزمایش محصول ارائه می دهد. | الزامات IEC، منطقه ای و پروژه قابل اجرا را تأیید کنید. |
به عنوان مثال، محصولات تجاری فعلی با حفاظت جریان باقیمانده ممکن است ترکیبات مختلفی از جریان نامی، پیکربندی قطب، ولتاژ عملیاتی و ظرفیت شکست را ارائه دهند. این مشخصات باید همیشه با توجه به برگه اطلاعات واقعی محصول بررسی شود نه اینکه فقط از دسته محصول فرض شود.
8. MCCB با محافظت در برابر نشت در مقابل دستگاه‌های حفاظت جداگانه
هر دو ترتیبات حفاظتی یکپارچه و مجزا می توانند از نظر فنی مناسب باشند. پیکربندی بهتر به معماری الکتریکی پروژه، فضای مورد نیاز، استراتژی هماهنگی و ترجیحات تدارکات بستگی دارد.
| در نظر گرفتن | MCCB با محافظت در برابر نشت | ترتیبات حفاظتی جداگانه |
|---|---|---|
| طرح بندی پنل | می تواند یک آرایش فشرده ارائه دهد. | ممکن است نیاز به فضای نصب اضافی داشته باشد. |
| سیم کشی | می تواند اتصال بین اجزای حفاظتی جداگانه را کاهش دهد. | ممکن است نیاز به سیم کشی و هماهنگی اضافی داشته باشد. |
| توابع حفاظتی | حول یک آرایش حفاظتی ترکیبی طراحی شده است. | توابع را می توان به طور مستقل انتخاب کرد. |
| تعمیر و نگهداری | اجزای مجزا کمتر ممکن است بازرسی را ساده کند. | اجزای جداگانه بسته به طراحی قابل تعویض هستند. |
| سفارشی سازی | بستگی به تنظیمات موجود در شکن و حفاظت از نشت دارد. | می تواند با ترکیب دستگاه های مختلف انعطاف پذیری را ارائه دهد. |
نکته مهم این است که ادغام به طور خودکار به معنای مناسب بودن نیست. ترکیب انتخاب شده همچنان باید الزامات الکتریکی نصب را برآورده کند.
9. ملاحظات نصب و نگهداری
نصب صحیح به اندازه انتخاب بریکر صحیح مهم است. اگر سیم‌کشی، ترتیب اتصال زمین، تنظیمات یا محیط نصب نادرست باشد، حتی یک MCCB با طراحی خوب با محافظت در برابر نشت ممکن است عملکرد مورد نظر را ارائه نکند.
سیم کشی را با دقت بررسی کنید
نمودار سیم کشی سازنده و دستورالعمل های نصب را دنبال کنید. رساناهای فاز و خنثی، در صورت لزوم، باید به درستی چیده شوند تا سیستم تشخیص جریان باقیمانده همانطور که در نظر گرفته شده عمل کند.
تنظیمات نشتی را بررسی کنید
فرض نکنید که کمترین تنظیم جریان نشتی موجود به طور خودکار مناسب است. تنظیم باید با عملکرد حفاظتی مورد نظر و مشخصات الکتریکی مدار مطابقت داشته باشد.
گزینش پذیری را در نظر بگیرید
سیستم های توزیع بزرگ ممکن است حاوی چندین دستگاه محافظ باشند. مشخصات عملیاتی آنها باید با هم بررسی شوند تا یک خطای پایین دستی مناسب، بخش بزرگتری از نصب را بی جهت قطع نکند.
انجام تست عملکردی
در مواردی که محصول عملکرد آزمایشی را ارائه می دهد، آزمایش باید از رویه توصیه شده سازنده و الزامات مربوط به نصب پیروی کند. برخی از دستگاه های جریان باقیمانده عملکردهای آزمایشی و ویژگی های نظارتی اضافی را ارائه می دهند.
10. Shanghai DaDa Electric Co., Ltd. and Leakage Protection Solutions

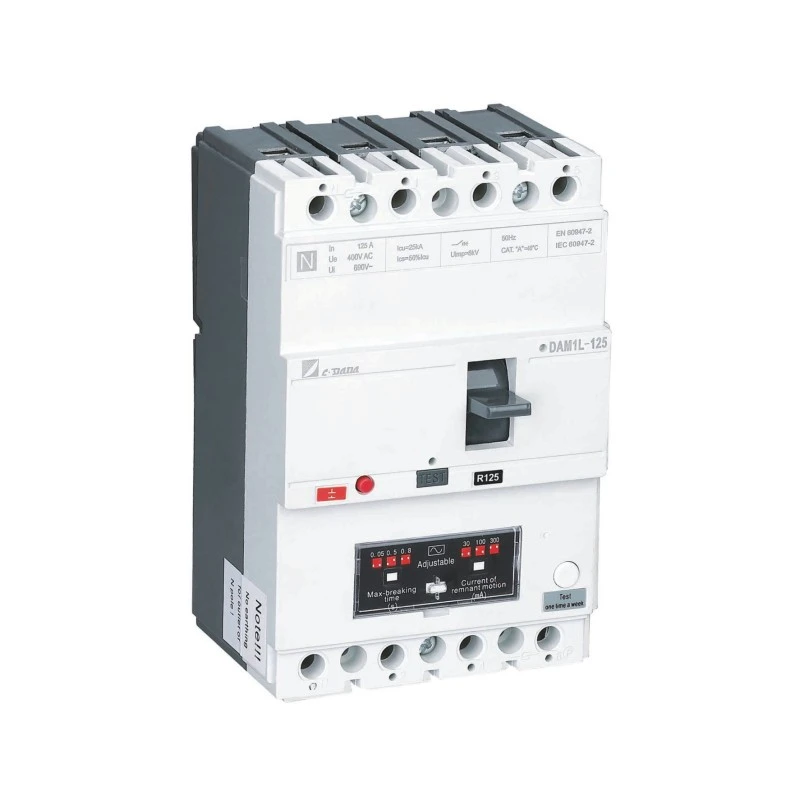

Shanghai DaDa Electric Co., Ltd. راه‌حل‌های MCCB را ارائه می‌کند که برای کاربردهایی طراحی شده‌اند که حفاظت مدار معمولی و حفاظت در برابر نشت باید با هم کار کنند. سری DAM1L آن نمونه ای از MCCB با حفاظت جریان باقیمانده یکپارچه است که برای کاربردهایی از جمله سیستم های الکتریکی ساختمان، سایت های صنعتی و سایر محیط های توزیع ولتاژ پایین طراحی شده است.
اطلاعات محصول پیکربندی هایی مانند ساختار چهار قطبی، محدوده جریان نامی گسترده و حفاظت در برابر نشت زمین قابل تنظیم را نشان می دهد. بسته به مدل، جریان عملیاتی نشتی را می توان در یک محدوده مشخص پیکربندی کرد و به استراتژی حفاظتی اجازه می دهد تا با برنامه های مختلف سازگار شود.
برای خریداران خارج از کشور، توزیع کنندگان، سازندگان تابلو و پیمانکاران برق، مفیدترین رویکرد این است که قبل از درخواست قیمت، الزامات پروژه را به تامین کننده ارائه دهند. این کمک می کند تا مشخص شود که آیا رتبه مورد نیاز جریان، آرایش قطب، تنظیم نشتی، ظرفیت شکستن و گواهینامه در پیکربندی مورد نظر موجود است یا خیر.
اطلاعاتی که باید در یک استعلام گنجانده شود
- جریان نامی مورد نیاز
- ولتاژ و فرکانس سیستم
- تعداد قطب ها
- حساسیت نشتی-جریان مورد نیاز
- تابع تاخیر زمانی مورد نیاز
- جریان اتصال کوتاه مورد انتظار یا ظرفیت قطع مورد نیاز
- محیط نصب
- بازار هدف و الزامات صدور گواهینامه
- مقدار مورد نیاز
- الزامات نصب شده یا سفارشی، در صورت وجود
ارائه این جزئیات در ابتدا می تواند ارتباطات فنی را کارآمدتر کند و خطر انتخاب یک بریکر را که با نصب نهایی مطابقت ندارد کاهش دهد.
11. سوالات متداول
حفاظت نشتی جریان باقیمانده ناشی از یک مسیر جریان ناخواسته را تشخیص می‌دهد و می‌تواند با رسیدن به آستانه عملیاتی پیکربندی‌شده، خاموشی قطع‌کننده را آغاز کند. شرایطی متفاوت از حفاظت از اضافه بار و اتصال کوتاه معمولی را برطرف می کند.
خیر. یک MCCB معمولی عملکردهایی مانند حفاظت در برابر اضافه بار و اتصال کوتاه را فراهم می کند، در حالی که یک پیکربندی محافظت شده در برابر نشتی تشخیص و حفاظت از جریان باقیمانده را اضافه می کند.
حفاظت از نشتی می تواند به شناسایی مسیرهای جریان غیرعادی خاصی که ممکن است به خطرات الکتریکی کمک کند کمک کند. با این حال، پیشگیری از آتش سوزی به نصب کامل برق، وضعیت تجهیزات، تنظیمات حفاظتی و اقدامات ایمنی قابل اجرا بستگی دارد.
هیچ تنظیم واحدی برای هر نصب مناسب وجود ندارد. مقدار مناسب به هدف حفاظتی، مشخصات مدار، تجهیزات و الزامات الکتریکی قابل اجرا بستگی دارد. تنظیم باید توسط پرسنل واجد شرایط تعیین شود.
یک پیکربندی MCCB معمولاً پیرامون عملکردهای حفاظتی مدار شکن معمولی طراحی می‌شود، اما عملکردهای حفاظتی دقیق به مدل خاص و پیکربندی واحد سه‌گانه بستگی دارد. همیشه مدارک فنی سازنده را بررسی کنید.
IEC 60947-2 یک استاندارد مهم برای قطع کننده های مدار ولتاژ پایین است و شامل الزامات مربوط به قطع کننده های مدار با حفاظت جریان باقیمانده است. استانداردهای منطقه ای و الزامات خاص پروژه نیز ممکن است اعمال شوند.
بله، مدل های مناسب زمانی می توانند در کاربردهای توزیع صنعتی و تجهیزات مورد استفاده قرار گیرند که درجه بندی الکتریکی، ویژگی های حفاظتی و مشخصات محیطی آنها با نصب مطابقت داشته باشد.
جریان مورد نیاز، ولتاژ، قطب ها، ظرفیت شکست، تنظیم جریان نشتی، نیاز به تأخیر زمانی، شرایط نصب، کمیت و گواهی هدف را ارائه دهید. این به سازنده اطلاعات کافی برای توصیه پیکربندی مناسب می دهد.
12. نتیجه گیری
یک MCCB با حفاظت نشتی به دو حوزه مهم حفاظت الکتریکی می‌پردازد: حفاظت از جریان اضافه معمولی و تشخیص جریان باقیمانده. با آوردن این عملکردها در یک راه حل هماهنگ، می تواند به ساده سازی طرح های توزیع برق که در آن ایمنی الکتریکی، فضای پانل و هماهنگی سیستم مهم هستند، کمک کند.
مهمترین گام این است که فراتر از نام محصول نگاه کنید. جریان نامی، ولتاژ عملیاتی، ظرفیت شکست، پیکربندی قطب، حساسیت به نشتی، تاخیر زمانی، شرایط نصب و استانداردهای قابل اجرا همگی بر مناسب بودن یک MCCB خاص برای یک پروژه تأثیر می‌گذارند.
برای خریدارانی که MCCB های محافظت شده در برابر نشتی را برای ساختمان های تجاری، تأسیسات صنعتی، پانل های توزیع یا برنامه های OEM ارزیابی می کنند، کار مستقیم بر اساس نیازهای الکتریکی واقعی مطمئن ترین راه برای شناسایی یک پیکربندی مناسب است.
