راهنمای عملی کلیدهای مدار جریان باقیمانده با حفاظت جریان بیش از حد

RCBO چیست؟

یکRCBO- قطع کننده مدار جریان باقیمانده با حفاظت جریان بیش از حد - یک دستگاه محافظ ولتاژ پایین است که حفاظت از اضافه بار، حفاظت از اتصال کوتاه و تشخیص جریان باقیمانده (نشتی) را در یک واحد قالب‌گیری شده ترکیب می‌کند. در داخل محفظه فشرده، یک مکانیسم سفر مغناطیسی حرارتی، بارهای اضافه و اتصال کوتاه را کنترل می کند، در حالی که یک ترانسفورماتور جریان توالی صفر به طور مداوم جریان جاری در هادی های زنده و خنثی را مقایسه می کند. هنگامی که این اختلاف از جریان باقیمانده نامی (IΔn) فراتر رود، دستگاه در عرض میلی ثانیه قطع می شود، قبل از اینکه جریان نشتی به افراد آسیب برساند یا باعث آتش سوزی شود، منبع تغذیه را قطع می کند.

زمان انتخاب یک RCBO: مدارهای فرعی نهایی که هم به حفاظت بیش از حد جریان و هم به محافظت در برابر نشت شخصی نیاز دارند - پریزهای بیرونی، مدارهای لوازم خانگی، گاراژها، زیرزمین ها، حمام ها و سایر مکان های مرطوب یا به راحتی قابل دسترسی.

DABL-63 متعلق به کلاس RCBO است: یک دستگاه، سه محافظ - بیشترین فضا و مقرون به صرفه ترین انتخاب برای مدارهای نهایی تک فاز خانگی.

چگونه RCBO مناسب را انتخاب کنیم؟

1. جریان نامی (In): مطابق با بار پیوسته مدار، با فضای سر برای جریان های هجومی وسایل (به عنوان مثال، 40A مدارهای استاندارد لوازم خانگی را پوشش می دهد).

2. ظرفیت شکست (ICN): باید بیشتر از جریان اتصال کوتاه احتمالی در نقطه نصب باشد. 6kA سطوح گسل معمولی مسکونی و تجاری سبک را پوشش می دهد.

3. قطب: 1P+N برای مدارهای نهایی تک فاز با نصب DIN-rail فشرده.

4. ویژگی قطع: منحنی C (5-10× اینچ) برای بارهای عمومی خانگی و لوازم خانگی. منحنی B برای الکترونیک حساس؛ منحنی D برای راه اندازی موتور.

5. استانداردها و گواهینامه: انطباق IEC/EN 61009-1 و نشان CE خط پایه برای پروژه های بین المللی است.

6. کاربرد: ظروف در فضای باز، مدارهای لوازم خانگی و روشنایی گاراژ/زیرزمین ممکن است به حساسیت بالاتری نسبت به مدارهای داخلی عمومی نیاز داشته باشند.

چگونه یک RCBO مشخص به نظر می رسد

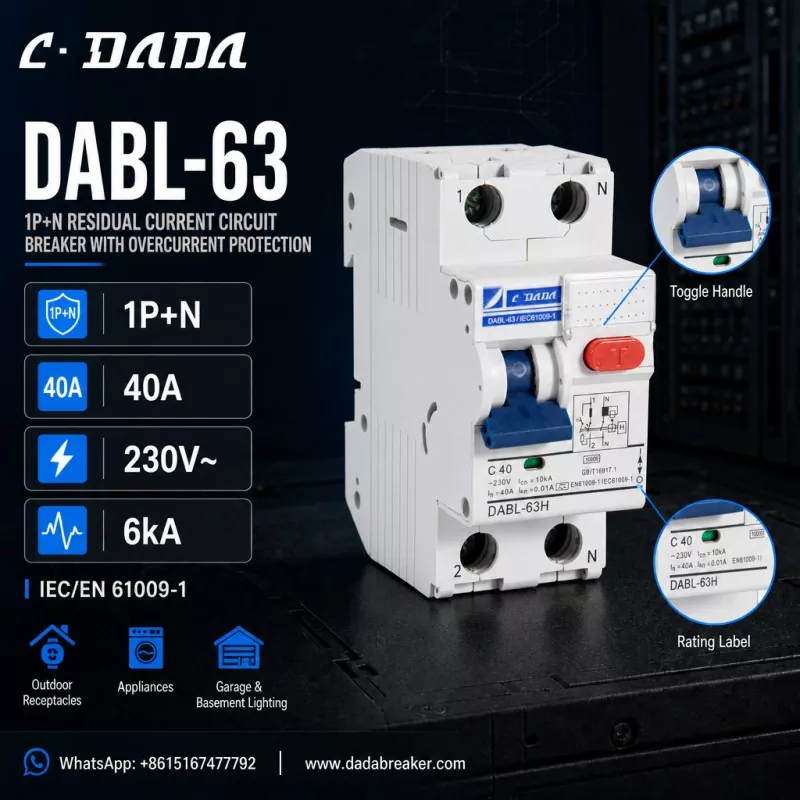

برای ساخت این بتن، DABL-63 را در نظر بگیریدC·DADA الکتریک، یک قطع کننده جریان باقیمانده 1P+N با حفاظت جریان بیش از حد که نشان می دهد در این کلاس از دستگاه ها به دنبال چه چیزی باشید: پیکربندی 1P+N

● سوئیچ قطب برق و به دنبال آن خنثی، فشرده برای تابلوهای توزیع استاندارد ریل DIN با جریان نامی 40 آمپر (In)

● با قطع منحنی C (C40) ولتاژ نامی 230V~

● ظرفیت شکست 6 کیلو آمپر (ICN)

● حفاظت جریان باقیمانده با حساسیت بالا IΔn = 0.01A (10mA)

● مطابقت با IEC/EN 61009-1

● دکمه تست قرمز T برای بررسی‌های عملکردی دوره‌ای، پایانه‌های با علامت ۱/۲/N، برچسب رتبه‌بندی و نمودار مدار چاپ شده روی محفظه

● برای ظروف در فضای باز، لوازم خانگی، گاراژ و روشنایی زیرزمین ساخته شده است

منطق پشت این مشخصات

یک قاب 40A، 1P+N با حفاظت نشتی با حساسیت 10 میلی آمپر، اکثر مدارهای نهایی مسکونی را پوشش می دهد: 40 آمپر با بار مدارهای معمولی لوازم خانگی و پریز مطابقت دارد، 1P+N دستگاه را برای تخته های توزیع شلوغ فشرده نگه می دارد، و حساسیت 10 میلی آمپری دقیقاً لایه ای اضافی از EC را ایجاد می کند. مناطق و اطراف کودکان

سوالات متداول

س: RCBO چیست؟

A: یک RCBO - قطع کننده مدار جریان باقیمانده با حفاظت جریان بیش از حد - یک دستگاه محافظ ولتاژ پایین جدول تنظیم مجدد است که حفاظت اضافه بار، حفاظت از اتصال کوتاه و حفاظت جریان باقیمانده (نشتی) را در یک واحد ترکیب می کند، معمولاً تا 63A برای مدارهای نهایی.

س: تفاوت بین RCBO و MCB چیست؟

A: یک MCB فقط محافظت در برابر اضافه بار و اتصال کوتاه را فراهم می کند. یک RCBO تشخیص جریان باقیمانده (نشتی) را در بالا اضافه می کند، و مدار را زمانی که جریان نشتی از IΔn فراتر می رود قطع می کند - از افراد محافظت می کند و از آتش سوزی الکتریکی جلوگیری می کند.

س: IΔn = 10mA به چه معناست؟

A: IΔn جریان عملیاتی باقیمانده نامی است. 10 میلی آمپر یک درجه بندی با حساسیت بالا است: هنگامی که جریان نشتی به 10 میلی آمپر می رسد، دستگاه خاموش می شود و حفاظت شخصی سریع تری نسبت به رتبه بندی عمومی 30 میلی آمپر ارائه می دهد.

س: DABL-63 RCBO چیست؟

پاسخ: DABL-63 یک قطع کننده جریان باقیمانده 1P+N با حفاظت جریان بیش از حد از C·DADA Electric — 40A، منحنی C، 230V~، ظرفیت شکستن 6kA و محافظت در برابر نشت با حساسیت بالا 10mA، مطابق با IEC/EN 61009-1، برای لوازم خانگی و لوازم خانگی و لوازم خانگی روشنایی
