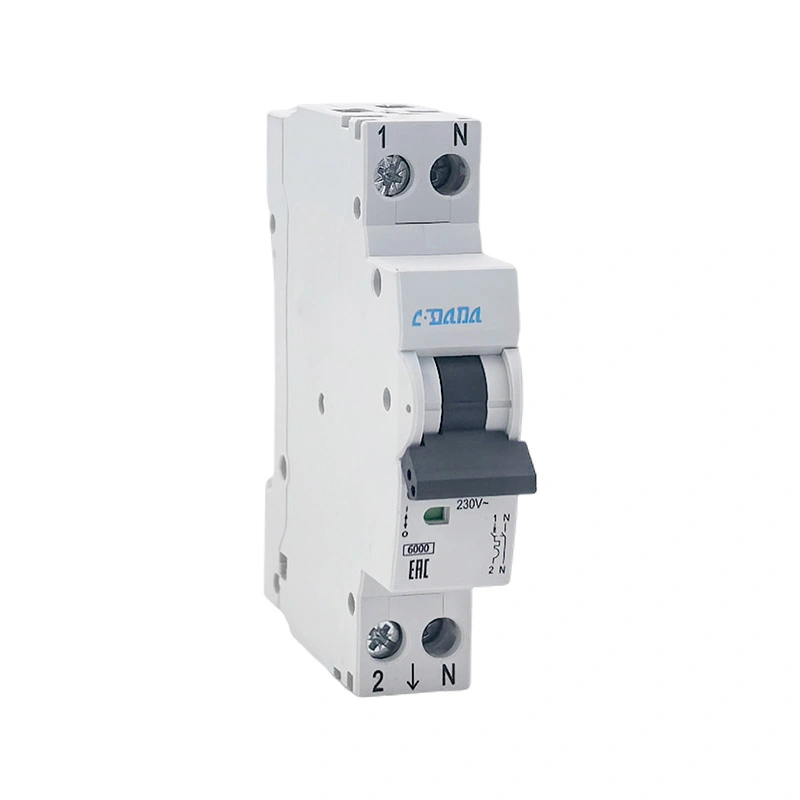

چرا مدار شکن مینیاتوری DPN 6KA برای حفاظت الکتریکی مدرن مهم است؟

A مدار شکن مینیاتوری DPN 6KAبه گونه ای طراحی شده است که ضمن ترکیب ابعاد جمع و جور با نصب عملی، محافظت قابل اعتمادی در برابر اضافه بار و اتصال کوتاه ارائه دهد. پیکربندی DPN معمولاً با آرایش 1P+N مرتبط است، در حالی که 6KA به ظرفیت 6 kA قطع اتصال کوتاه تحت استانداردهای قابل اجرا و شرایط آزمایش مشخص اشاره دارد. این راهنما توضیح می دهد که قطع کننده مدار مینیاتوری DPN 6KA به چه معناست، چگونه کار می کند، چرا ظرفیت شکست آن اهمیت دارد، کجا می توان از آن استفاده کرد، چگونه آن را به درستی انتخاب و نصب کرد، و خریداران باید در هنگام تهیه تجهیزات حفاظت مدار در نظر بگیرند.

مدار شکن مینیاتوری DPN 6KA به چه معناست؟

مدار شکن مینیاتوری که معمولاً به اختصار MCB نامیده می شود، یک دستگاه کلید محافظ خودکار است که برای قطع جریان الکتریکی در هنگام وقوع شرایط غیرعادی استفاده می شود. برخلاف فیوزهای معمولی که معمولاً پس از کار نیاز به تعویض دارند، یک MCB معمولاً پس از بررسی عیب و ایمن در نظر گرفتن مدار می‌تواند مجدداً تنظیم شود.

اصطلاحDPNمعمولاً برای توصیف فشرده استفاده می شودپیکربندی 1P+N، که در آن دستگاه محافظ روی هادی فاز و در عین حال هادی خنثی را سوئیچ می کند. آرایش دقیق داخلی و اینکه خنثی محافظت می شود یا فقط سوئیچ می شود به طراحی خاص محصول بستگی دارد. بنابراین خریداران باید به جای تفسیر اختصار به تنهایی، مستندات فنی سازنده را تأیید کنند.

را6KAعلامت گذاری، معمولاً به صورت نوشته می شود6 کیلو آمپر، نشان دهنده ظرفیت قطعی اتصال کوتاه 6 کیلو آمپری تحت استاندارد مربوطه، شرایط آزمایش، ولتاژ و مشخصات محصول است. از نظر عملی، سطح جریان اتصال کوتاه احتمالی را نشان می دهد که قطع کننده برای قطع ایمن در شرایط مشخص شده طراحی شده است.

این ترکیبی از پیکربندی فشرده و قابلیت قطع اتصال کوتاه تعریف‌شده، مدار مینیاتوری DPN 6KA را برای بسیاری از کاربردهای توزیع ولتاژ پایین که فضای پانل و حفاظت مدار قابل اعتماد هر دو مهم هستند، مفید می‌سازد.

مدار شکن DPN 6KA چگونه کار می کند؟

یک قطع کننده مدار مینیاتوری معمولی از اصول حفاظت حرارتی و مغناطیسی استفاده می کند. مکانیسم حرارتی به جریان اضافه پایدار پاسخ می دهد، در حالی که مکانیسم مغناطیسی برای پاسخ سریع به شرایط خطای جریان بالا مانند اتصال کوتاه در نظر گرفته شده است.

• حفاظت از اضافه بار:هنگامی که جریان برای مدت کافی بالاتر از سطح کارکرد معمولی مدار باقی بماند، مکانیسم حرارتی می تواند باعث قطع شدن بریکر شود.
• حفاظت در برابر اتصال کوتاه:جریان خطای زیاد می تواند مکانیسم تریپ مغناطیسی را فعال کند و اجازه دهد مدار به سرعت قطع شود.
• تعویض دستی:دستگیره عملیاتی اجازه می دهد تا مدار در حین کار عادی زمانی که محصول برای آن عملکرد طراحی شده است، روشن یا خاموش شود.
• ایزوله سازی اشتباه:در آرایش DPN، هادی های فاز و خنثی را می توان با توجه به طراحی سوئیچینگ مشخص شده دستگاه جدا کرد.
• توزیع فشرده:ضریب شکل باریک می تواند به پانل های الکتریکی کمک کند تا مدارهای بیشتری را در فضای محدود ریل DIN جای دهند.

هدف قطع کننده صرفاً قطع برق نیست. باید جریان غیرعادی را در شرایطی که برای آن طراحی شده است قطع کند و در حین کارکرد عادی قابل اطمینان باقی بماند. بنابراین هماهنگی صحیح با وسایل حفاظتی بالادست و پایین دست مهم است.

به همین دلیل، انتخاب یک بریکر تنها بر اساس اندازه فیزیکی یا جریان اسمی آن می تواند مشکلاتی را ایجاد کند. مشخصات کامل الکتریکی همیشه باید قبل از نصب بررسی شود.

چرا ظرفیت شکست 6KA مهم است؟

ظرفیت شکست یکی از مهم ترین مشخصاتی است که باید هنگام خرید یک قطع کننده مدار مینیاتوری بدانیم. درجه بندی 6 kA به این معنی است که شکن دارای ظرفیت نامی اتصال کوتاه است6000 آمپرتحت شرایط تست مشخص شده

این کار را انجام می دهدنهبه این معنی که بریکر باید به طور مداوم 6000 A را حمل کند. جریان نامی بریکر یک مشخصات جداگانه است. به عنوان مثال، یک بریکر ممکن است دارای جریان نامی مناسب برای یک مدار روشنایی یا پریز باشد در حالی که ظرفیت قطع اتصال کوتاه 6 کیلو آمپری دارد.

برای نصب جدید، جریان اتصال کوتاه احتمالی در نقطه نصب باید توسط متخصص برق واجد شرایط ارزیابی شود. بریکر انتخاب شده باید ظرفیت شکستگی کافی برای نصب داشته باشد و با الزامات محلی قابل اجرا مطابقت داشته باشد.

مزایای اصلی چیست؟

قطع کننده مدار مینیاتوری DPN 6KA که به درستی مشخص شده باشد می تواند چندین چالش رایج در سیستم های توزیع برق فشرده را برطرف کند.

مزیت عملی دیگر سازماندهی مدار آسانتر است. به جای اینکه یک دستگاه محافظ واحد بتواند بارهای زیادی را تامین کند، یک تابلوی توزیع با برنامه ریزی مناسب می تواند بارهای الکتریکی را به مدارهای جداگانه تقسیم کند. این عیب‌یابی را آسان‌تر می‌کند و می‌تواند به محدود کردن تأثیر خطا به مدار آسیب‌دیده کمک کند.

معمولا در کجا استفاده می شود؟

قطع کننده های DPN 6KA را می توان برای طیف وسیعی از کاربردهای توزیع ولتاژ پایین در نظر گرفت، مشروط بر اینکه رتبه بندی الکتریکی و الزامات گواهینامه آنها با نصب مطابقت داشته باشد.

• تابلوهای توزیع مسکونی
• سیستم های برق آپارتمان و ساختمان
• مدارهای روشنایی
• سوکت و مدارهای همه منظوره
• ساختمان های تجاری کوچک
• دفاتر و تاسیسات خرده فروشی
• تابلوهای کنترل و مدارهای توزیع تجهیزات
• تاسیسات برق صنعتی سبک
• مدارهای کمکی در کابینت های برق

آنها می توانند به ویژه در تجهیزات توزیع فشرده که در آن نصب کننده نیاز دارد حفاظت مدار را با فضای نصب موجود متعادل کند، مفید باشند. با این حال، مناسب بودن برنامه هرگز نباید تنها از روی نام محصول تعیین شود.

نوع بار، اندازه هادی، روش نصب، دمای محیط، سطح خطا، سیستم ولتاژ، ترتیب زمین و مقررات الکتریکی محلی، همه باید قبل از انتخاب یک مدل خاص در نظر گرفته شوند.

خریداران قبل از انتخاب چه چیزی را باید بررسی کنند؟

یکی از بزرگترین اشتباهات خرید، انتخاب یک بریکر تنها بر اساس جریان نامی آن یا علامت گذاری 6 کیلو آمپر است. بررسی کامل‌تر مشخصات می‌تواند مشکلات سازگاری، تاخیر در نصب و هزینه‌های غیرضروری جایگزینی را کاهش دهد.

1. جریان نامی:بر اساس طراحی مدار و بار مورد انتظار به جای انتخاب صرفاً بزرگترین رتبه بندی موجود، انتخاب کنید.
2. ولتاژ نامی:اطمینان حاصل کنید که بریکر برای ولتاژ و فرکانس سیستم الکتریکی مناسب است.
3. پیکربندی قطب:بررسی کنید که آیا آرایش مورد نیاز 1P+N است یا خیر و بدانید کدام هادی ها محافظت شده و سوئیچ می شوند.
4. ظرفیت شکست:اطمینان حاصل کنید که درجه بندی 6 kA برای جریان خطای احتمالی در محل نصب کافی است.
5. منحنی سفر:بر اساس بار و رفتار هجومی، مشخصه قطع مورد نیاز را بررسی کنید.
6. استانداردها و گواهینامه:گزارش های آزمایشی مربوطه، اظهارنامه ها و مدارک گواهی قابل اجرا در بازار هدف را درخواست کنید.
7. سازگاری ترمینال:محدوده اندازه هادی، ساختار ترمینال، الزامات سفت کردن و دسترسی به اتصال را بررسی کنید.
8. سازگاری با ریل DIN:تأیید کنید که ابعاد فیزیکی متناسب با محفظه توزیع مورد نظر است.
9. محیط عملیاتی:دما، رطوبت، ارتفاع، گرد و غبار، لرزش و سایر شرایط محیطی را در نظر بگیرید.
10. ثبات تامین کننده:برای پروژه هایی که نیاز به سفارشات تکراری دارند، قابلیت تولید و روش های کنترل کیفیت را بررسی کنید.

برای توزیع کنندگان، یکی دیگر از ملاحظات مهم ثبات محصول است. قطع کننده ای که در یک محموله با مشخصات مطابقت دارد اما در دسته های بعدی به طور قابل توجهی تغییر می کند، می تواند موجودی و ریسک پروژه را ایجاد کند. بنابراین خریداران باید رویه‌های کنترل کیفیت، استانداردهای بازرسی، بسته‌بندی، برچسب‌گذاری و الزامات تکرار سفارش را از قبل با تامین‌کننده در میان بگذارند.

در هنگام نصب چه نکاتی را باید در نظر گرفت؟

نصب برق باید توسط یک متخصص واجد شرایط و طبق دستورالعمل سازنده و کدهای برق قابل اجرا انجام شود. حتی یک بریکر DPN 6KA که به درستی مشخص شده باشد، در صورت نصب نادرست می تواند عملکرد ضعیفی داشته باشد.

• قبل از کار بر روی تجهیزات توزیع، نصب را خاموش کنید.
• قبل از اتصال ولتاژ مدار و ترتیب سیم کشی را تأیید کنید.
• بریکر را به طور ایمن روی ریل DIN مناسب یا سیستم نصب نصب کنید.
• از هادی ها در محدوده اندازه مشخص شده توسط سازنده استفاده کنید.
• گشتاور سفت کردن ترمینال مشخص شده را اعمال کنید.
• مسیریابی هادی را مرتب نگه دارید و از فشارهای مکانیکی غیر ضروری روی ترمینال ها خودداری کنید.
• اتصالات فاز و نول را مطابق نمودار سیم کشی محصول بررسی کنید.
• بررسی کنید که محفظه فضای کافی، تهویه و حفاظت را فراهم می کند.
• قبل از برق رسانی به مدار تکمیل شده تست های الکتریکی مناسب را انجام دهید.

اتصال ترمینال مستحق توجه ویژه است. اتصال الکتریکی شل می تواند مقاومت و گرما ایجاد کند، در حالی که یک هادی نادرست آماده شده می تواند پایداری مکانیکی اتصال را به خطر بیندازد. بنابراین نصب باید از الزامات آماده سازی هادی و گشتاور مشخص شده توسط سازنده پیروی کند.

هرگز از بریکر به عنوان جایگزینی برای طراحی مناسب مدار استفاده نکنید. دستگاه های حفاظتی به عنوان بخشی از یک سیستم الکتریکی کامل که شامل هادی ها، بارها، حفاظت بالادست، زمین و سایر اجزای ایمنی است، کار می کنند.

چگونه DPN 6KA با پیکربندی های MCB معمولی مقایسه می شود؟

مقایسه به این معنا نیست که یک پیکربندی به طور کلی بهتر است. طراحی مناسب به سیستم الکتریکی، مقررات محلی، فضای پانل موجود، ترتیب جداسازی مورد نیاز و هماهنگی با سایر تجهیزات حفاظتی بستگی دارد.

چگونه می توان عملکرد را حفظ کرد؟

کلیدهای مدار مینیاتوری به طور کلی نیاز به تعمیر و نگهداری معمول محدود دارند، اما سیستم الکتریکی اطراف همچنان باید به طور دوره ای بازرسی شود. هرگز نباید از زمین خوردن مکرر بدون دلیل چشم پوشی کرد.

• پایانه ها را برای علائم داغ شدن بیش از حد، تغییر رنگ یا آسیب بررسی کنید.
• در طول تعمیر و نگهداری الکتریکی برنامه ریزی شده، اتصالات شل را بررسی کنید.
• محفظه توزیع را تمیز و عاری از گرد و غبار یا رطوبت بیش از حد نگه دارید.
• سفرهای مکرر را زیر نظر بگیرید و علت اصلی را بررسی کنید.
• قطع کننده هایی را که آسیب مکانیکی یا عملکرد غیرعادی نشان می دهند، تعویض کنید.
• بدون اینکه دلیل قطع شدن آن را مشخص کنید، به طور مکرر آن را تنظیم مجدد نکنید.

قطع کننده ای که به طور مکرر خاموش می شود ممکن است نشان دهنده اضافه بار، اتصال کوتاه، مشکلات عایق، خطای تجهیزات، انتخاب نادرست قطع کننده یا مشکل دیگری در نصب باشد. پرسنل واجد شرایط باید قبل از بازگرداندن مدار به حالت عادی، مشکل را تشخیص دهند.

همچنین حفظ برچسب گذاری دقیق پانل مفید است. شناسایی واضح مدارها می تواند بازرسی و نگهداری آینده را کارآمدتر کند، به ویژه در ساختمان های تجاری و کابینت های برق بزرگتر.

از یک تولید کننده قابل اعتماد چه انتظاری باید داشت؟

هنگام تهیه محصولات مدار شکن مینیاتوری DPN 6KA برای توزیع عمده، پروژه های الکتریکی، برنامه های نصب شده یا مونتاژ پانل، کیفیت محصول تنها بخشی از تصمیم خرید است. مستندات ثابت، کنترل تولید، ارتباطات و پشتیبانی پس از فروش نیز می تواند تأثیر مهمی بر موفقیت پروژه داشته باشد.

Shanghai DaDa Electric Co., Ltd.یک منبع تامین کننده بالقوه برای مشتریانی است که به دنبال محصولات حفاظتی الکتریکی و راه حل های مدارشکن مرتبط هستند. هنگام ارزیابی هر تولیدکننده، خریداران باید برگه اطلاعات محصول و مستندات مربوط به انطباق را درخواست کنند، پیکربندی دقیق مدل را روشن کنند و الزامات تولید و بازرسی را قبل از سفارش انبوه تأیید کنند.

برای واردکنندگان و توزیع کنندگان، ارتباط از اهمیت ویژه ای برخوردار است. قبل از تأیید خرید، تعیین مدل دقیق محصول، مشخصات الکتریکی، مقدار، روش بسته‌بندی، برچسب‌گذاری، الزامات تحویل، روش بازرسی و مستندات مفید است. این به کاهش سوء تفاهم بین خریدار، سازنده و مشتری نهایی کمک می کند.

سوالات متداول

1. 6KA در قطع کننده مدار مینیاتوری به چه معناست؟

6KA که معمولاً به صورت 6 kA نوشته می شود، نشان دهنده ظرفیت قطعی اتصال کوتاه 6000 آمپر در شرایط آزمایشی مشخص است. جریان کارکرد معمولی بریکر نیست.

2. DPN در قطع کننده مدار به چه معناست؟

DPN معمولاً با پیکربندی 1P+N مرتبط است. عملکردهای حفاظتی و سوئیچینگ دقیق به طراحی سازنده بستگی دارد، بنابراین برگه اطلاعات محصول باید قبل از نصب بررسی شود.

3. آیا بریکر 6 کیلو آمپری برای هر تاسیسات الکتریکی مناسب است؟

خیر. ظرفیت قطع باید برای جریان اتصال کوتاه احتمالی در محل نصب مناسب باشد. ولتاژ نامی، جریان، مشخصه سفر، شرایط نصب و مقررات قابل اجرا نیز باید در نظر گرفته شود.

4. آیا 6 کیلو آمپر به این معنی است که بریکر می تواند 6000 A را به طور مداوم حمل کند؟

مقدار 6 kA مربوط به قابلیت قطع اتصال کوتاه است، نه ظرفیت حمل جریان پیوسته. جریان نامی یک مشخصات جداگانه است.

5. آیا می توان از بریکر DPN 6KA در تابلوهای توزیع مسکونی استفاده کرد؟

زمانی که درجه بندی الکتریکی محصول، پیکربندی، ابعاد، گواهینامه و الزامات نصب مطابق با مدار و مقررات محلی باشد، می تواند برای کاربردهای مسکونی خاصی مناسب باشد.

6. هنگام درخواست قیمت چه اطلاعاتی باید ارائه کنم؟

جریان نامی مورد نیاز، ولتاژ نامی، پیکربندی قطب، مشخصه سفر، ظرفیت شکست، کمیت، بازار هدف، استانداردهای قابل اجرا، الزامات بسته بندی، و هرگونه الزامات OEM یا برچسب زدن را ارائه دهید. این به تامین کننده کمک می کند تا نیاز را به طور موثرتری ارزیابی کند.

7. چرا یک قطع کننده مدار مینیاتوری به طور مکرر قطع می شود؟

خاموش شدن مکرر می تواند ناشی از اضافه بار، اتصال کوتاه، تجهیزات معیوب، مشکلات سیم کشی، انتخاب نامناسب قطع کننده یا سایر خطاهای الکتریکی باشد. علت باید توسط پرسنل واجد شرایط شناسایی شود نه اینکه به طور مکرر بریکر را تنظیم مجدد کنید.

8. آیا DPN همان کلید شکن دو قطبی است؟

نه لزوما. اگرچه یک دستگاه DPN ممکن است شامل سوئیچینگ فاز و خنثی باشد، حفاظت داخلی و آرایش سوئیچینگ آن می تواند با یک دستگاه محافظ دو قطبی معمولی متفاوت باشد. همیشه نمودار سیم کشی سازنده و مشخصات فنی را بررسی کنید.

9. تفاوت بین جریان نامی و ظرفیت شکست چیست؟

جریان نامی مربوط به جریانی است که قطع کننده طراحی شده است تا در طول عملیات عادی تحت شرایط مشخص، آن را حمل کند. ظرفیت شکست به توانایی آن در قطع ایمن جریان اتصال کوتاه مشخص مربوط می شود.

10. مهمترین مشخصات در هنگام سفارش بریکر DPN 6KA چیست؟

هیچ مشخصات واحدی وجود ندارد که برای هر نصبی اعمال شود. جریان نامی، ولتاژ، پیکربندی قطب، مشخصه سفر، ظرفیت شکست، استانداردهای قابل اجرا، ابعاد فیزیکی و شرایط نصب باید همه با هم بررسی شوند.

برای راه حل های مدار شکن مینیاتوری DPN 6KA با ما تماس بگیرید

انتخاب مدار شکن مناسب در نهایت مربوط به تطبیق عملکرد حفاظتی با الزامات واقعی تاسیسات الکتریکی است. یک مدار شکن مینیاتوری DPN 6KA می تواند ترکیبی عملی از پیکربندی فشرده، حفاظت از اضافه بار، قابلیت قطع اتصال کوتاه و مدیریت راحت مدار را در صورت مشخص شدن و نصب صحیح ارائه دهد.

اگر منبع داری هستیدمدار شکن مینیاتوری DPN 6KAمحصولات برای تابلوهای توزیع، پروژه های الکتریکی، برنامه های کاربردی OEM یا تامین عمده فروشی،Shanghai DaDa Electric Co., Ltd.می تواند اطلاعات محصول را ارائه دهد و در مورد نیازهای فنی شما بحث کند.با ما تماس بگیریدبا رتبه بندی جریان مورد نیاز، ولتاژ، کمیت، کاربرد و بازار مقصد مورد نیاز خود را برای بحث در مورد راه حل مناسب. برای بحث در مورد مشخصات، نمونه ها، سفارشات عمده و الزامات پروژه با شرکت شانگهای دادا الکتریک، با مسئولیت محدود تماس بگیرید.
