چرا مدارشکن محافظ موتور برای عملکرد مطمئن موتور ضروری است؟

موتورهای الکتریکی نیروی محرکه اتوماسیون صنعتی، سیستم های تولیدی، تجهیزات HVAC، پمپ ها، نوار نقاله ها، کمپرسورها و کاربردهای تجاری بی شماری هستند. با این حال، موتورها با خطرات الکتریکی مختلفی از جمله اضافه بار، اتصال کوتاه، خرابی فاز، شرایط قفل روتور و نوسانات ولتاژ مواجه هستند. بدون حفاظت مناسب، این مسائل می تواند منجر به توقف پرهزینه، آسیب به تجهیزات، خطرات ایمنی و کاهش بازده عملیاتی شود.

این راهنمای جامع همه چیزهایی را که باید در مورد آن بدانید توضیح می دهدمدار شکن محافظ موتور(MPCB)، از جمله اصول کار، مزایا، معیارهای انتخاب، ملاحظات نصب، برنامه‌های کاربردی، شیوه‌های تعمیر و نگهداری و اشتباهات رایجی که باید اجتناب شود. چه مهندس، پیمانکار، مدیر تأسیسات یا تولیدکننده تجهیزات باشید، این مقاله به شما کمک می‌کند هنگام حفاظت از دارایی‌های موتوری ارزشمند تصمیم‌گیری آگاهانه بگیرید.

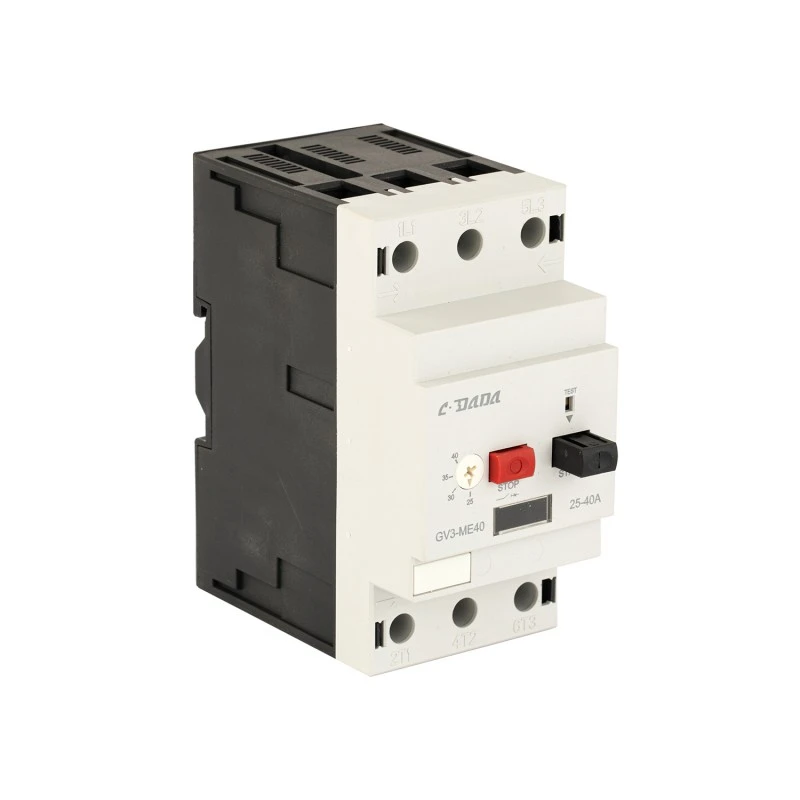

مدار شکن محافظ موتور چیست؟

قطع کننده مدار محافظ موتور (MPCB) یک دستگاه حفاظت الکتریکی تخصصی است که به طور خاص برای محافظت از موتورهای الکتریکی در برابر شرایط عملکرد غیرعادی طراحی شده است. برخلاف کلیدهای مدار استاندارد، یک MPCB حفاظت اضافه بار، حفاظت از اتصال کوتاه و حفاظت از تلفات فاز را در یک دستگاه فشرده ترکیب می کند.

هدف اصلی آن شناسایی شرایط الکتریکی مضر قبل از آسیب رساندن به سیم‌پیچ‌های موتور، سیستم‌های عایق، یاتاقان‌ها و تجهیزات متصل است. MPCB ​​ها معمولا در مراکز کنترل موتور، پانل های کنترل صنعتی، تاسیسات تولیدی، ساختمان های تجاری و سیستم های اتوماسیون نصب می شوند.

MPCB ​​ها با ادغام چندین عملکرد حفاظتی در یک دستگاه، طراحی سیستم الکتریکی را ساده می کنند و در عین حال قابلیت اطمینان و ایمنی را بهبود می بخشند.

چرا موتورهای الکتریکی نیاز به محافظت دارند؟

موتورهای الکتریکی یک سرمایه گذاری قابل توجه برای مشاغل است. حتی یک خرابی موتور می تواند منجر به تاخیر در تولید، تعمیرات گران قیمت و اختلالات عملیاتی شود.

تهدیدهای رایج حرکتی عبارتند از:

• شرایط اضافه بار
• اتصالات کوتاه
• عدم تعادل فاز
• از دست دادن فاز
• موقعیت های روتور قفل شده
• حوادث کم ولتاژ
• جریان های راه اندازی بیش از حد
• گیرهای مکانیکی
• اشکالات سیم کشی
• خرابی عایق

بدون حفاظت کافی، این مسائل می توانند گرمای بیش از حد تولید کنند که به سیم پیچ های موتور آسیب می رساند و به طور قابل توجهی طول عمر تجهیزات را کاهش می دهد.

مدارشکن محافظ موتور چگونه کار می کند؟

یک MPCB به طور مداوم جریان الکتریکی را که از مدار موتور می گذرد نظارت می کند. هنگامی که شرایط غیرعادی رخ می دهد، قطع کننده به طور خودکار برق را قبل از وقوع آسیب قطع می کند.

این دستگاه به طور کلی از دو مکانیسم حفاظتی استفاده می کند:

• حفاظت حرارتی:به جریان های اضافه بار طولانی مدت پاسخ می دهد.
• حفاظت مغناطیسی:فوراً به خطاهای اتصال کوتاه پاسخ می دهد.

عناصر حرارتی به گرمای تولید شده توسط جریان بیش از حد واکنش نشان می دهند، در حالی که عناصر مغناطیسی افزایش ناگهانی جریان را تشخیص می دهند و تقریباً بلافاصله حرکت می کنند.

این رویکرد حفاظتی دوگانه تضمین می‌کند که خطاهای الکتریکی تدریجی و ناگهانی به طور موثر برطرف می‌شوند.

اجزای کلیدی MPCB

کلیدهای مدار محافظ موتور مدرن شامل چندین جزء یکپارچه هستند:

• مکانیزم رله اضافه بار حرارتی
• دستگاه اتصال کوتاه مغناطیسی سفر
• شماره گیری تنظیم جریان
• کلید ON/OFF دستی
• نشانگر سفر
• محفظه اطفاء قوس
• پایانه های اتصال
• سازگاری تماس کمکی

این اجزا با هم، حفاظت جامع موتور را در عین حفظ سهولت کار و نگهداری فراهم می کنند.

مزایای عمده استفاده از MPCB

مشاغل در سراسر صنایع MPCB ها را انتخاب می کنند زیرا مزایای عملیاتی قابل توجهی را ارائه می دهند.

مزایای مالی اغلب با جلوگیری از جایگزینی پرهزینه موتور و وقفه در تولید بیشتر از سرمایه گذاری اولیه است.

مدار شکن محافظ موتور در مقابل دستگاه های محافظ سنتی

این مقایسه به وضوح نشان می‌دهد که چرا دستگاه‌های حفاظت موتور اختصاصی برای کاربردهای حیاتی موتور ترجیح داده می‌شوند.

کاربردهای صنعتی رایج

مدار شکن محافظ موتور در صنایع متعددی استفاده می شود:

• کارخانه های تولیدی
• تاسیسات تصفیه آب
• سیستم های HVAC
• عملیات معدن
• تاسیسات نفت و گاز
• کارخانه های فرآوری مواد غذایی
• ماشین آلات بسته بندی
• سیستم های نوار نقاله
• ایستگاه های پمپاژ
• ساختمان های تجاری

هر جا که موتورهای الکتریکی نقش عملیاتی حیاتی ایفا می کنند، MPCB ها به اطمینان از قابلیت اطمینان و تداوم کمک می کنند.

نحوه انتخاب مدار شکن محافظ موتور مناسب

انتخاب MPCB صحیح مستلزم ارزیابی دقیق چندین عامل است.

سایزبندی مناسب در عین حفظ حفاظت موثر، مانع از افتادن مزاحم می شود.

بهترین روش های نصب

• دستورالعمل های سازنده را دنبال کنید.
• اتصالات سیم کشی را بررسی کنید.
• از تهویه مناسب اطمینان حاصل کنید.
• از اندازه های کابل توصیه شده استفاده کنید.
• انجام تست عایق
• مشخصات گشتاور را بررسی کنید.
• تمام مدارها را به وضوح برچسب گذاری کنید.
• انجام تست های راه اندازی

نصب حرفه ای به طور قابل توجهی قابلیت اطمینان عملیاتی و عملکرد ایمنی را بهبود می بخشد.

تعمیر و نگهداری و عیب یابی

تعمیر و نگهداری معمولی به به حداکثر رساندن عملکرد و طول عمر شکن کمک می کند.

• ترمینال ها را به طور منظم بازرسی کنید.
• علائم گرمازدگی را بررسی کنید.
• تنظیمات سفر را تأیید کنید.
• عملیات را به صورت دوره ای آزمایش کنید.
• تجمع گرد و غبار را حذف کنید.
• نظارت بر سفرهای مزاحم
• شرایط بار را بررسی کنید.

تشخیص زودهنگام مشکلات احتمالی از خرابی های غیرمنتظره و خرابی های پرهزینه جلوگیری می کند.

اشتباهات رایجی که باید از آنها اجتناب کنید

• بزرگ کردن بریکر
• نادیده گرفتن اطلاعات پلاک موتور
• تنظیمات فعلی نادرست
• اتصالات ترمینال ضعیف
• عدم نگهداری
• استفاده از بریکرهای استاندارد به جای MPCB
• نادیده گرفتن شرایط محیطی

اجتناب از این اشتباهات می تواند به طور چشمگیری اثربخشی محافظت از موتور را بهبود بخشد.

روندهای آینده در فناوری حفاظت از موتور

اتوماسیون صنعتی به نوآوری در سیستم های حفاظت موتور ادامه می دهد.

تحولات نوظهور عبارتند از:

• ادغام نظارت هوشمند
• اتصال صنعتی IoT
• قابلیت های پیش بینی تعمیر و نگهداری
• تشخیص از راه دور
• تجزیه و تحلیل بهره وری انرژی
• پلتفرم های نظارتی مبتنی بر ابر
• الگوریتم های حفاظت دیجیتال پیشرفته

این فناوری ها دید بیشتری را به سلامت موتور و عملکرد عملیاتی ارائه می دهند.

سوالات متداول

Q1: هدف اصلی یک مدارشکن محافظ موتور چیست؟

یک مدارشکن محافظ موتور از موتورها در برابر اضافه بار، اتصال کوتاه و خرابی فاز محافظت می کند.

Q2: آیا MPCB می تواند فیوز را جایگزین کند؟

در بسیاری از برنامه ها، بله. MPCB ​​ها حفاظت قابل تنظیم مجدد و ویژگی های اضافی ویژه موتور را ارائه می دهند.

Q3: چگونه می توانم اندازه MPCB صحیح را تعیین کنم؟

از جریان نامی موتور و مشخصات عملکردی که روی پلاک نشان داده شده است استفاده کنید.

Q4: آیا MPCB ها برای موتورهای سه فاز مناسب هستند؟

بله. اکثر MPCB های صنعتی به طور خاص برای حفاظت موتور سه فاز طراحی شده اند.

Q5: هر چند وقت یک بار باید یک MPCB بازرسی شود؟

دفعات بازرسی به شرایط عملیاتی بستگی دارد، اما معمولاً بازرسی سالانه توصیه می شود.

Q6: آیا MPCB ها می توانند به کاهش هزینه های نگهداری کمک کنند؟

بله. با جلوگیری از آسیب موتور و خرابی های غیرمنتظره، MPCB ها می توانند هزینه های تعمیر و نگهداری را به میزان قابل توجهی کاهش دهند.

نتیجه گیری

مدار شکن محافظ موتور یکی از مهمترین اجزای هر سیستم الکتریکی موتور محور است. این محافظت جامع در برابر اضافه بار، اتصال کوتاه، خرابی فاز، و سایر شرایط بالقوه آسیب رسان فراهم می کند و در عین حال قابلیت اطمینان عملیاتی و طول عمر تجهیزات را بهبود می بخشد.

چه از یک مرکز تولیدی، ساختمان تجاری، تصفیه‌خانه آب یا سیستم اتوماسیون صنعتی استفاده کنید، سرمایه‌گذاری در راه‌حل مناسب حفاظت از موتور به محافظت از دارایی‌های حیاتی، کاهش زمان خرابی و افزایش ایمنی محل کار کمک می‌کند.
