چرا کنتاکتور مدولار در سیستم‌های کنترل الکتریکی مدرن ضروری است؟

فهرست مطالب

• 1. مقدمه ای بر ماژولار کنتاکتور
• 2. ساختار و اصل کار
• 3. مزایای کلیدی در سیستم های مدرن
• 4. کنتاکتور مدولار در مقابل کنتاکتور سنتی
• 5. سناریوهای کاربردی در سراسر صنایع
• 6. نحوه انتخاب کنتاکتور مدولار مناسب
• 7. ملاحظات نصب و نگهداری
• 8. مشکلات رایج و عیب یابی
• 9. روندهای آینده در فناوری سوئیچینگ مدولار
• 10. سوالات متداول
• 11. نتیجه گیری و تماس

1. مقدمه ای بر ماژولار کنتاکتور

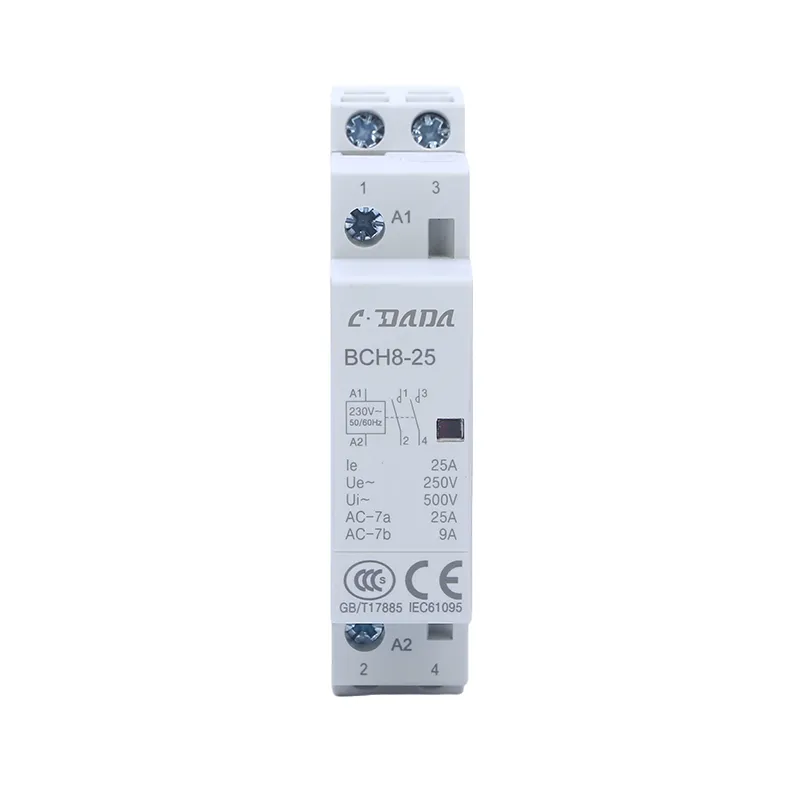

یک کنتاکتور مدولار یک دستگاه سوئیچینگ کنترل شده الکتریکی است که برای مدیریت مدارهای قدرت در قالبی فشرده و مدولار طراحی شده است که متناسب با سیستم های ریلی استاندارد DIN است. برخلاف کنتاکتورهای حجیم سنتی، کنتاکتورهای مدولار به طور خاص برای تابلوهای توزیع برق کارآمد طراحی شده اند که در آن کارایی فضا، ایمنی و سهولت نصب بسیار مهم است.

آنها به طور گسترده ای در کنترل روشنایی، سیستم های HVAC، اتوماسیون صنعتی و زیرساخت های ساختمان هوشمند استفاده می شوند. طراحی آنها با خواسته های مدرن برای اتوماسیون، بهره وری انرژی و کنترل متمرکز مطابقت دارد.

همانطور که سیستم های الکتریکی به سمت کنترل هوشمند و مدیریت انرژی توزیع شده تکامل می یابند، کنتاکتورهای مدولار به طور فزاینده ای به جای ارتقای اختیاری به یک جزء استاندارد تبدیل می شوند.

2. ساختار و اصل کار

کنتاکتور مدولار بر اساس یک اصل الکترومغناطیسی ساده و در عین حال بسیار موثر عمل می کند. هنگامی که یک ولتاژ کنترل به سیم پیچ اعمال می شود، یک میدان مغناطیسی ایجاد می کند که کنتاکت ها را به هم می کشد و به جریان اجازه می دهد از مدار اصلی عبور کند.

اجزای کلیدی عبارتند از:

• کویل:وقتی انرژی می گیرد نیروی الکترومغناطیسی تولید می کند
• مخاطبین:مدار را باز یا ببندید
• محوطه:عایق و حفاظت ایمنی را فراهم می کند
• مسکن ریلی DIN:نصب ماژولار را فعال می کند

این طراحی سوئیچینگ سریع، مصرف انرژی کم و عملکرد پایدار تحت بارهای مختلف را تضمین می کند.

3. مزایای کلیدی در سیستم های مدرن

محبوبیت فزاینده کنتاکتورهای مدولار به دلیل چندین مزیت مهم است که چالش های مهندسی برق مدرن را برطرف می کند.

• طراحی صرفه جویی در فضا:ایده آل برای تابلوهای توزیع فشرده
• بهره وری انرژی:مصرف کم برق کویل هزینه های عملیاتی را کاهش می دهد
• عملیات بی صدا:مناسب برای محیط های مسکونی و تجاری
• نصب آسان:نصب ریل DIN راه اندازی را ساده می کند
• قابلیت اطمینان بالا:برای چرخه عمر طولانی سوئیچینگ طراحی شده است
• کنترل انعطاف پذیر:سازگار با سیستم های اتوماسیون

این مزایا باعث می‌شود که کنتاکتورهای مدولار در سیستم‌های ساختمان هوشمند که در آن کارایی و اتوماسیون اولویت‌های اصلی است، ارزشمند باشد.

4. کنتاکتور مدولار در مقابل کنتاکتور سنتی

درک تفاوت بین کنتاکتورهای مدولار و کنتاکتورهای سنتی برای انتخاب راه حل مناسب ضروری است.

در حالی که کنتاکتورهای سنتی هنوز بر محیط‌های صنعتی سنگین تسلط دارند، کنتاکتورهای مدولار به وضوح در سیستم‌های مبتنی بر اتوماسیون مدرن برتری دارند.

5. سناریوهای کاربردی در سراسر صنایع

کنتاکتورهای مدولار به دلیل تطبیق پذیری و طراحی فشرده در کاربردهای بسیار متنوعی استفاده می شوند.

• ساختمان های مسکونی:کنترل روشنایی، آبگرمکن و سیستم های خانه هوشمند
• امکانات تجاری:سیستم های کنترل HVAC، پله برقی و آسانسور
• اتوماسیون صنعتی:سوئیچ موتور و کنترل ماشین
• سیستم های انرژی:اینورترهای خورشیدی و سیستم های ذخیره سازی باتری
• زیرساخت:روشنایی عمومی و سیستم های کنترل ترافیک

در ساختمان‌های هوشمند، کنتاکتورهای مدولار اغلب به عنوان ستون فقرات سیستم‌های مدیریت انرژی متمرکز عمل می‌کنند و امکان کنترل خودکار بار و زمان‌بندی را فراهم می‌کنند.

6. نحوه انتخاب کنتاکتور مدولار مناسب

انتخاب کنتاکتور مدولار مناسب برای قابلیت اطمینان و کارایی سیستم بسیار مهم است. چند عامل کلیدی باید در نظر گرفته شود.

• جریان نامی:باید با الزامات بار مطابقت داشته باشد
• ولتاژ کنترل:از سازگاری با سیستم های کنترل اطمینان حاصل کنید
• تعداد قطب ها:سیستم های تک فاز یا سه فاز
• چرخه وظیفه:فرکانس عملیات سوئیچینگ
• شرایط محیطی:درجه حرارت، رطوبت و سطح گرد و غبار

در زیر یک راهنمای انتخاب ساده آمده است:

7. ملاحظات نصب و نگهداری

نصب مناسب عملکرد مطلوب و عمر طولانی را تضمین می کند. کنتاکتورهای مدولار برای سهولت در استفاده طراحی شده اند، اما همچنان باید مراحل صحیح را دنبال کرد.

• قبل از نصب از قطع شدن برق اطمینان حاصل کنید
• به طور ایمن روی ریل DIN نصب کنید
• اتصالات سیم کشی را طبق نمودارها بررسی کنید
• سازگاری ولتاژ سیم پیچ را بررسی کنید
• تست سوئیچینگ قبل از استقرار کامل

تعمیر و نگهداری به طور کلی حداقل است، اما بازرسی دوره ای توصیه می شود تا اطمینان حاصل شود که تماس ها تمیز و بدون سایش باقی می مانند.

8. مشکلات رایج و عیب یابی

حتی کنتاکتورهای مدولار با کیفیت بالا ممکن است در صورت استفاده نادرست یا نصب با مشکل مواجه شوند.

• جوشکاری تماسی:اغلب به دلیل شرایط اضافه بار ایجاد می شود
• خرابی کویل:به دلیل تغذیه نادرست ولتاژ
• گرمای بیش از حد:تهویه ضعیف یا بار زیاد
• سایش مکانیکی:چرخه های تعویض مکرر در طول زمان

عیب یابی همیشه باید با بررسی شرایط بار شروع شود و سپس با آزمایش الکتریکی سیم پیچ و یکپارچگی تماس همراه باشد.

9. روندهای آینده در فناوری سوئیچینگ مدولار

آینده کنتاکتورهای مدولار با توسعه شبکه های هوشمند و سیستم های ساختمان هوشمند ارتباط نزدیکی دارد. چندین روند در حال شکل دادن به تکامل آنها هستند:

• ادغام با سیستم های کنترل مبتنی بر اینترنت اشیا
• مانیتورینگ و تشخیص از راه دور
• الگوریتم های بهینه سازی مصرف انرژی
• کوچک سازی و طرح های با تراکم بالاتر
• بهبود فناوری سرکوب قوس

همانطور که اتوماسیون همچنان در حال گسترش است، کنتاکتورهای مدولار نقش فزاینده ای مهمی در امکان توزیع کارآمد و هوشمند توان ایفا خواهند کرد.

10. سوالات متداول

Q1: هدف اصلی یک کنتاکتور مدولار چیست؟
برای تغییر بارهای الکتریکی در سیستم های کنترل، به ویژه در اتوماسیون و برنامه های مدیریت ساختمان استفاده می شود.

Q2: آیا می توان از کنتاکتورهای مدولار در محیط های صنعتی استفاده کرد؟
بله، اما آنها برای بارهای صنعتی سبک تا متوسط ​​به جای ماشین آلات سنگین مناسب هستند.

Q3: یک کنتاکتور مدولار چقدر دوام می آورد؟
با استفاده مناسب، بسته به شرایط بار، می تواند صدها هزار تا میلیون ها چرخه سوئیچینگ را دوام بیاورد.

Q4: آیا کنتاکتورهای مدولار انرژی کارآمد هستند؟
بله، آنها با مصرف برق کم کویل طراحی شده اند و در مقایسه با مدل های سنتی بسیار کارآمد هستند.

11. نتیجه گیری و تماس

کنتاکتورهای مدولار نشان دهنده پیشرفت قابل توجهی در فناوری سوئیچینگ الکتریکی است. ساختار فشرده، کارایی و سازگاری آنها، آنها را به یک جزء ضروری در سیستم های الکتریکی مدرن از اتوماسیون مسکونی تا شبکه های کنترل صنعتی تبدیل می کند. همانطور که زیرساخت به طور فزاینده ای هوشمند می شود، تقاضا برای دستگاه های سوئیچینگ قابل اعتماد و انعطاف پذیر همچنان رشد خواهد کرد.

تولید کنندگان دوست دارندShanghai DaDa Electric Co., Ltd.با توسعه راه‌حل‌های کنتاکتور مدولار با کارایی بالا متناسب با استانداردهای صنعتی جهانی، به این تکامل کمک می‌کنند.

اگر به دنبال راه حل های ماژولار ماژولار پایدار، کارآمد و مقرون به صرفه هستید، تیم مهندسی ما آماده پشتیبانی از نیازهای پروژه شما است.

با ما تماس بگیریدامروزبرای کشف راه حل های سفارشی و پشتیبانی فنی برای سیستم های کنترل الکتریکی خود.
