این راهنما توضیح می دهد که چگونه یک قطع کننده مدار مینیاتوری AC 6kA کار می کند، درجه بندی 6kA در واقع به چه معناست، چگونه منحنی های سفر B، C و D بر عملکرد تاثیر می گذارند، و چگونه می توان جریان نامی مناسب و پیکربندی قطب را انتخاب کرد. همچنین اشتباهات رایج خرید را شناسایی می کند و یک چک لیست عملی برای مهندسان، پیمانکاران و خریداران ارائه می دهد که راه حل های MCB را از تولیدکنندگانی مانند ارزیابی می کنند.Shanghai DaDa Electric Co., Ltd.
فهرست مطالب
- مدار شکن مینیاتوری AC 6kA چیست؟
- چرا ظرفیت شکست 6 کیلو آمپر اهمیت دارد؟
- چگونه یک مدار شکن مینیاتوری AC از مدار محافظت می کند؟
- خریداران کدام پارامترهای فنی را باید بررسی کنند؟
- منحنی‌های سفر B، C و D چگونه بر انتخاب تأثیر می‌گذارند؟
- کلیدهای مدار مینیاتوری AC 6kA معمولاً در کجا استفاده می شوند؟
- MCB مناسب می تواند از چه مشکلاتی جلوگیری کند؟
- چگونه خریداران می توانند یک MCB 6kA مناسب را انتخاب کنند؟
- اشتباهات رایج در انتخاب
- چرا با یک سازنده باتجربه MCB کار کنید؟
- سوالات متداول
- با شرکت Shanghai DaDa Electric Co., Ltd. تماس بگیرید.

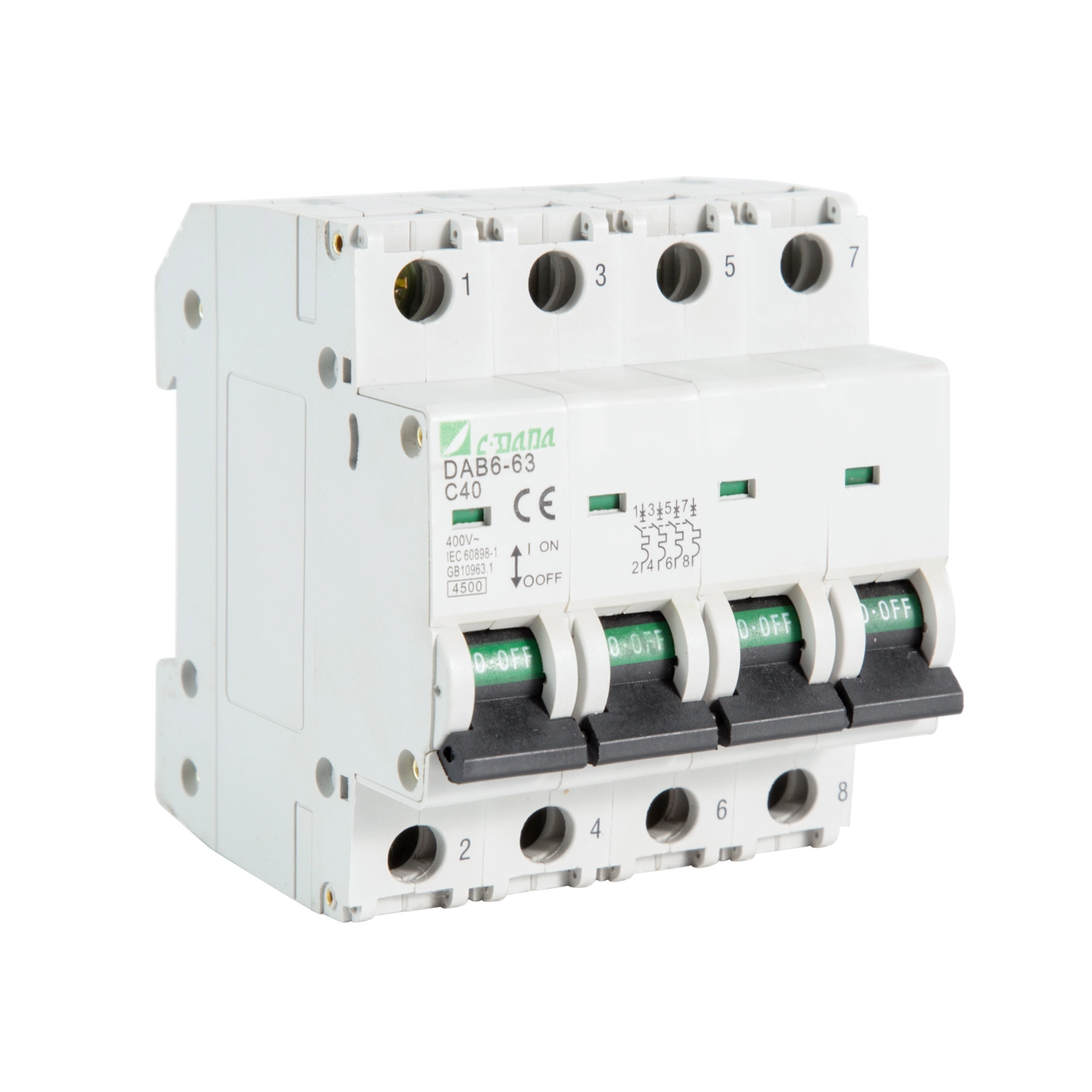

مدار شکن مینیاتوری AC 6kA چیست؟
قطع کننده مدار مینیاتوری که معمولاً MCB نامیده می شود، یک وسیله کلید محافظ است که برای قطع خودکار مدار الکتریکی در صورت وقوع شرایط جریان غیرعادی طراحی شده است. برخلاف فیوزهای سنتی، یک MCB معمولاً می‌تواند پس از رفع عیب مجدداً تنظیم شود و این امر باعث می‌شود تا برای کارکرد و نگهداری مکرر راحت باشد.
اصطلاح6 کیلو آمپربه ظرفیت قطعی نامی قطع کننده اتصال کوتاه تحت شرایط آزمایشی قابل اجرا اشاره دارد. به زبان ساده، یک MCB 6 kA طراحی شده است تا در صورت برآورده شدن الزامات مشخص شده، جریان اتصال کوتاه احتمالی را تا 6000 آمپر قطع کند.
محصولاتی که با IEC/EN 60898-1 مطابقت دارند معمولاً پارامترهایی مانند جریان نامی، ولتاژ نامی، فرکانس، ظرفیت شکست و ویژگی‌های قطع آنی را مشخص می‌کنند. محدوده‌های تجاری MCB ممکن است رتبه‌بندی‌های 6kA را در رتبه‌بندی‌های فعلی و پیکربندی‌های قطب مختلف ارائه دهند.
6 کیلو آمپر جریان کارکرد معمولی بریکر نیست. به عنوان مثال، یک MCB 16A برای انتقال جریان نامی خود در شرایط مشخص در نظر گرفته شده است، در حالی که شکل 6kA قابلیت قطع اتصال کوتاه آن را توصیف می کند. این دو مشخصات به سؤالات مهندسی کاملاً متفاوت پاسخ می دهند.
چرا ظرفیت شکست 6 کیلو آمپر اهمیت دارد؟
مدارهای کوتاه می توانند جریان های بسیار بالایی را در مدت زمان بسیار کوتاهی تولید کنند. اگر دستگاه محافظ نتواند به طور ایمن جریان خطا موجود در محل نصب خود را قطع کند، عواقب آن می تواند شامل آسیب شدید تماس، گرمای بیش از حد، خرابی تجهیزات یا قوس الکتریکی خطرناک باشد.
بنابراین، ظرفیت شکست نباید صرفاً به این دلیل انتخاب شود که 6kA یک مشخصات معمول در دسترس است. جریان اتصال کوتاه احتمالی در نقطه نصب باید ارزیابی شود و قطع کننده انتخاب شده باید قابلیت قطع کافی برای آن سیستم را داشته باشد.
| پارامتر | معنی آن چیست | چرا اهمیت دارد |
|---|---|---|
| 6 کیلو آمپر | ظرفیت نامی قطع اتصال کوتاه | تعیین می کند که آیا شکن می تواند سطح جریان خطای مشخص شده را به طور ایمن قطع کند یا خیر |
| جریان رتبه‌بندی شده (در) | رتبه بندی جریان عادی MCB | باید با ظرفیت هادی و بار مورد انتظار هماهنگ باشد |
| ولتاژ نامی (Ue) | ولتاژ کاری برای برنامه | باید با سیستم برق سازگار باشد |
| منحنی سفر | محدوده تریپ مغناطیسی آنی را تعریف می کند | به جلوگیری از خاموش شدن مزاحم کمک می کند و در عین حال محافظت از خطا را حفظ می کند |
| تعداد لهستانی ها | تعداد هادی های روشن/محافظت شده | باید با پیکربندی مدار مطابقت داشته باشد |
مشخصات سازنده نشان می دهد که MCB های 6 kA برای طیف وسیعی از درجه بندی های جریان و تنظیمات ولتاژ، از جمله سیستم های توزیع معمولی 230 ولت و 400 ولت AC در دسترس هستند.
چگونه یک مدار شکن مینیاتوری AC از مدار محافظت می کند؟
یک MCB معمولی مکانیزم های حفاظت حرارتی و مغناطیسی را ترکیب می کند. این دو عملکرد مشکلات مختلف الکتریکی را برطرف می کنند.
- حفاظت حرارتی:اضافه بار مداوم یک عنصر دو فلزی را گرم می کند. هنگامی که دما به آستانه عملیاتی می رسد، مکانیسم آزاد می شود و مدار را باز می کند.
- حفاظت مغناطیسی:جریان اتصال کوتاه بالا یک اثر مغناطیسی قوی ایجاد می کند که مکانیسم سفر آنی را فعال می کند و مدار را به سرعت قطع می کند.
- تعویض دستی:MCB معمولاً می تواند به صورت دستی برای جداسازی مدار در حین کار تعمیر و نگهداری یا نصب سوئیچ شود.
این ترکیب MCB را برای مدارهایی مناسب می‌کند که در آنها هم اضافه بارهای طولانی مدت و هم خطاهای اتصال کوتاه ناگهانی باید برطرف شوند. محدوده‌های محصولات مدرن MCB معمولاً انتشارات حرارتی و مغناطیسی را با هم ترکیب می‌کنند و بسته به بار مورد نظر ممکن است ویژگی‌های B، C یا D را ارائه دهند.
خریداران کدام پارامترهای فنی را باید بررسی کنند؟
خریداران اغلب بر روی رتبه بندی و قیمت فعلی تمرکز می کنند در حالی که سایر پارامترها را نادیده می گیرند. برای یک مشخصات پروژه قابل اعتماد، ویژگی های زیر باید با هم بررسی شوند.
| مشخصات | ملاحظات معمولی | ایست بازرسی خریدار |
|---|---|---|
| ظرفیت شکستن | 6 کیلو آمپر | تأیید کنید که برای جریان خطای احتمالی کافی است |
| جریان رتبه بندی شده | وابسته به برنامه | هماهنگی با ظرفیت بار و هادی |
| ولتاژ نامی | ولتاژهای رایج توزیع AC | ولتاژ سیستم را مطابقت دهید |
| فرکانس | 50/60 هرتز معمولا مشخص می شود | سازگاری با شبکه محلی را تأیید کنید |
| ویژگی سفر | B / C / D | منحنی را با ویژگی های هجوم بار مطابقت دهید |
| پیکربندی قطب | 1P، 1P+N، 2P، 3P، 4P بسته به محصول | ترتیب سیم کشی را مطابقت دهید |
| نصب | ریل DIN رایج است | سازگاری با برد توزیع را تأیید کنید |
| استانداردها | IEC/EN 60898-1 یا سایر استانداردهای قابل اجرا | در صورت نیاز مدارک فنی و گواهینامه را درخواست کنید |
مستندات محصول از تولیدکنندگان معتبر معمولاً این پارامترها را با هم ارائه می‌کند نه اینکه ظرفیت شکست را به عنوان یک مشخصات مجزا در نظر بگیرد.
منحنی‌های سفر B، C و D چگونه بر انتخاب تأثیر می‌گذارند؟
منحنی سفر یکی از مهمترین تصمیمات هنگام تعیین MCB است. این نامه محدوده تقریبی را توصیف می کند که در آن رهاسازی آنی مغناطیسی نسبت به جریان نامی قطع کننده عمل می کند.
| منحنی | محدوده حرکت مغناطیسی معمولی | برنامه معمولی |
|---|---|---|
| B | 3-5 × اینچ | بارهای کم هجوم، روشنایی، مدارهای مقاومتی |
| C | 5-10 × اینچ | بارهای همه منظوره و القایی متوسط |
| D | 10-20 × اینچ | بارهای هجومی بالاتر مانند موتورها و ترانسفورماتورهای خاص |
این محدوده ها معمولاً با ویژگی های IEC 60898-1 MCB مرتبط هستند.
به عنوان مثال، اگر یک موتور یک جریان راه اندازی موقت چندین برابر بیشتر از جریان عملیاتی معمولی خود تولید کند، ممکن است یک منحنی بسیار حساس در هنگام راه اندازی به طور غیر ضروری قطع شود. بسته به تجهیزات و طراحی کامل مدار، یک دستگاه منحنی C یا منحنی D ممکن است مناسب‌تر باشد.
کلیدهای مدار مینیاتوری AC 6kA معمولاً در کجا استفاده می شوند؟
یک قطع کننده مدار مینیاتوری 6 کیلو آمپری می تواند برای بسیاری از کاربردهای ولتاژ پایین مناسب باشد، زمانی که سطح خطا، ولتاژ، جریان و نیازهای نصب واقعی در محدوده مشخصات دستگاه قرار می گیرد.
- توزیع مسکونی:مدارهای روشنایی، مدارهای پریز، لوازم خانگی و مدارهای انشعاب.
- ساختمان های تجاری:تابلوهای توزیع اداری، سیستم های روشنایی، تاسیسات خرده فروشی و مدارهای تجهیزات کوچک.
- تابلوهای کنترل صنعتی:مدارهای کمکی، تجهیزات کنترلی، موتورهای کوچک و سایر بارهای ولتاژ پایین مناسب.
- خدمات ساختمانی:مدارهای کمکی مربوط به HVAC، پمپ ها، روشنایی، و توزیع برق عمومی در مواردی که مشخصات مناسب باشد.
- کابینت توزیع برق:حفاظت انشعاب مدار و سیستم های توزیع مدولار.
برنامه واقعی باید همیشه در برابر مستندات محصول سازنده و الزامات نصب تأیید شود. درجه بندی 6kA هرگز نباید برای هر محیط الکتریکی مناسب فرض شود.
MCB مناسب می تواند از چه مشکلاتی جلوگیری کند؟
یکی از بزرگترین نگرانی‌های خرید صرفاً این نیست که آیا یک بریکر کار می‌کند یا خیر، بلکه این است که آیا تحت شرایطی که برای آن انتخاب شده است عملکرد ثابتی دارد یا خیر.
1. اضافه بار مداوم
مداری که جریان بیش از حد طولانی مدت دارد می تواند باعث گرمایش هادی و خرابی زودهنگام تجهیزات شود. رهاسازی حرارتی برای پاسخ به شرایط اضافه بار پایدار طراحی شده است.
2. آسیب اتصال کوتاه
ظرفیت شکست مناسب به MCB اجازه می دهد تا جریان خطای بیش از حد را بدون تجاوز از قابلیت وقفه مشخص شده دستگاه قطع کند.
3. سفر مزاحم
منحنی سفر نامناسب می تواند باعث ایجاد وقفه های غیر ضروری در هنگام راه اندازی تجهیزات شود. تطبیق ویژگی های B، C یا D با بار به رفع این مشکل کمک می کند.
4. تعمیر و نگهداری دشوار
یک MCB مدولار می‌تواند جداسازی دستی مناسبی را فراهم کند و به برق‌کارها کمک کند تا مدارهای جداگانه را شناسایی کرده و روی آنها کار کنند، بدون اینکه لزوماً کل سیستم توزیع را خاموش کنند.
5. عدم قطعیت تدارکات
در پروژه های B2B، مشخصات فنی ناقص می تواند منجر به محصولات اشتباه، تأخیر در تأییدیه ها یا هزینه های جایگزین شود. برگه اطلاعات محصول واضح و پارامترهای فنی تعریف شده این خطرات را کاهش می دهد.
چگونه خریداران می توانند یک MCB 6kA مناسب را انتخاب کنند؟
فرآیند انتخاب عملی را می توان به چند مرحله تقسیم کرد. این به مهندسان و تیم های خرید کمک می کند تا از انتخاب یک محصول صرفاً از عنوان کاتالوگ اجتناب کنند.
-
ولتاژ سیستم را تعیین کنید.
ولتاژ نامی AC و تک فاز یا سه فاز بودن برنامه را تأیید کنید. -
جریان طراحی را محاسبه یا تأیید کنید.
جریان نامی MCB باید با بار مدار مورد انتظار و جریان مجاز هادی هماهنگ باشد. -
جریان اتصال کوتاه احتمالی را تعیین کنید.
جریان خطای موجود را در محل نصب بررسی کنید و تأیید کنید که ظرفیت شکست 6 کیلو آمپری انتخاب شده کافی است. -
هجوم بار را ارزیابی کنید
مشخص کنید که آیا مدار دارای موتورها، ترانسفورماتورها، تجهیزات خازنی، منابع تغذیه سوئیچینگ یا بارهای دیگری است که جریان راه اندازی قابل توجهی تولید می کنند. -
منحنی سفر مناسب را انتخاب کنید.
B، C، یا D را بر اساس نیازهای بار و حفاظت واقعی به جای انتخاب ساده ترین گزینه انتخاب کنید. -
پیکربندی قطب را انتخاب کنید.
تأیید کنید که آیا پروژه به 1P، 1P+N، 2P، 3P، 3P+N یا پیکربندی دیگری نیاز دارد که توسط سری محصول پشتیبانی می‌شود. -
استانداردها و مستندات را تأیید کنید.
برگه داده، اطلاعات تست، گواهینامه ها، نقشه های ابعادی و دستورالعمل های نصب را درخواست کنید. -
بررسی سازگاری پنل
ابعاد ریل DIN، ترتیب ترمینال، محدوده هادی، لوازم جانبی و فضای نصب موجود را بررسی کنید.
- □ ولتاژ نامی تایید شد
- □ جریان نامی تایید شد
- □ ظرفیت شکست 6 کیلو آمپر تأیید شده است
- □ منحنی B/C/D با توجه به بار انتخاب شده است
- □ پیکربندی قطب تایید شد
- □ استاندارد قابل اجرا تایید شد
- □ ابعاد و نصب ریل DIN بررسی شد
- □ گواهینامه و مدارک آزمایش درخواست شده است
- □ محیط عملیاتی بررسی شد
- □ هماهنگی با حفاظت بالادست/پایین دست در نظر گرفته شده است
اشتباهات رایج در انتخاب
حتی زمانی که مشخصات اولیه درست به نظر می رسد، چندین اشتباه می تواند پس از نصب مشکلاتی ایجاد کند.
| اشتباه | مشکل بالقوه | تمرین بهتر |
|---|---|---|
| انتخاب فقط با آمپر | سایر پارامترهای حیاتی ممکن است مطابقت نداشته باشند | ولتاژ، منحنی، ظرفیت شکست، قطب ها و استانداردها را با هم ارزیابی کنید |
| با فرض اینکه هر قطع کننده 6 کیلو آمپر قابل تعویض است | محصولات مختلف ممکن است ابعاد و مشخصات عملکرد متفاوتی داشته باشند | دیتاشیت های کامل را مقایسه کنید |
| استفاده از منحنی سفر اشتباه | خاموش شدن مزاحم یا مناسب نبودن برنامه | هجوم بار واقعی را ارزیابی کنید |
| نادیده گرفتن جریان خطای احتمالی | ظرفیت شکست ممکن است ناکافی باشد | سطح خطا را در محل نصب بررسی کنید |
| مشرف به هماهنگی هادی | حفاظت ممکن است به درستی با سیستم سیم کشی مطابقت نداشته باشد | رتبه بندی MCB را با ظرفیت هادی هماهنگ کنید |
| خرید بدون سند | تأیید و نصب ممکن است دشوار شود | قبل از خرید مدارک فنی و انطباق را درخواست کنید |
هماهنگی صحیح بین جریان نامی، ظرفیت رسانا، مشخصه سفر و سطح خطا در انتخاب قابل اعتماد MCB مرکزی است.
چرا با یک سازنده باتجربه MCB کار کنید؟
برای خرید با حجم بالا، پروژه‌های OEM، مشارکت‌های توزیع و تولید تابلوهای برق، کیفیت محصول تنها یک مورد توجه است. خریداران همچنین به مشخصات ثابت، تولید پایدار، ارتباطات فنی پاسخگو و اسنادی نیاز دارند که تأیید پروژه را پشتیبانی کند.
Shanghai DaDa Electric Co., Ltd.می تواند به عنوان یک شریک تولیدی برای مشتریانی که به دنبال راه حل های قطع کننده مدار مینیاتوری و محصولات حفاظتی الکتریکی ولتاژ پایین مرتبط هستند در نظر گرفته شود. برای خریداران B2B، مفیدترین ارزیابی تامین کننده باید بر روی اطلاعات فنی قابل اندازه گیری تمرکز کند تا ادعاهای بازاریابی به تنهایی.
- مشخصات محصول و پارامترهای فنی را پاک کنید
- محدوده جریان و ولتاژ نامی تعریف شده است
- گزینه های ظرفیت شکست در دسترس
- اطلاعات منحنی سفر برای شرایط بار مختلف
- نقشه های محصول و اطلاعات نصب
- گواهینامه و مدارک انطباق قابل اجرا
- فرآیندهای تولید پایدار و کنترل کیفیت
- ارتباطات فنی برای الزامات خاص پروژه
- پشتیبانی OEM/ODM در صورت لزوم
برای واردکنندگان و توزیع‌کنندگان برق، این عوامل می‌توانند به ویژه زمانی مهم باشند که محصولات باید در سیستم‌های توزیع مختلف ادغام شوند یا در بازارهای متعدد فروخته شوند.
سوالات متداول
6 کیلو آمپر به ظرفیت نامی قطع اتصال کوتاه تحت شرایط آزمایشی قابل اجرا اشاره دارد. این نشان دهنده 6000 آمپر است و نباید با جریان نامی معمولی MCB اشتباه گرفته شود.
خیر. مناسب بودن به جریان اتصال کوتاه احتمالی، ولتاژ سیستم، جریان نامی، مشخصه سفر، پیکربندی قطب، شرایط نصب و مقررات مربوطه بستگی دارد. قبل از انتخاب بریکر جریان خطای موجود باید بررسی شود.
این دو عدد پارامترهای مختلفی را توصیف می کنند. 6kA یک رتبه بندی ظرفیت شکست است، در حالی که 6A یک مقدار جریان نامی است. یک بریکر به طور بالقوه می تواند دارای جریان نامی 6 آمپر و ظرفیت شکست 6 کیلو آمپر باشد.
آنها ویژگی های مختلف تریپ مغناطیسی آنی را شناسایی می کنند. بر اساس IEC 60898-1، B معمولاً با جریان نامی تقریباً 3-5 برابر، C با تقریباً 5-10 بار و D با تقریباً 10-20 بار همراه است.
موتورها می توانند جریان راه اندازی قابل توجهی داشته باشند، بنابراین ویژگی های C یا D ممکن است بسته به موتور و مدار مناسب باشند. انتخاب نهایی باید جریان شروع، جریان خطا، امپدانس کابل و هماهنگی با سایر وسایل حفاظتی را در نظر بگیرد.
به صورت خودکار نیست. اگر جریان اتصال کوتاه احتمالی از ظرفیت شکست نامی بریکر بیشتر شود، ممکن است یک دستگاه 6 کیلو آمپری مناسب نباشد. بریکر باید با توجه به سطح خطا و الزامات نصب قابل اجرا انتخاب شود.
خریداران معمولاً باید برگه اطلاعات دقیق، مشخصات فنی، نقشه‌های ابعادی، دستورالعمل‌های نصب، آزمایش‌ها یا گواهینامه‌های قابل اجرا و استانداردهای محصول مربوطه را درخواست کنند. الزامات خاص پروژه ممکن است به اسناد اضافی نیاز داشته باشد.
سازگاری بین دسته های تولید، قابلیت ردیابی، مستندات فنی، کنترل کیفیت، قابلیت تحویل، و پشتیبانی فنی پس از فروش می تواند به طور قابل توجهی بر هزینه کل و قابلیت اطمینان یک پروژه برق B2B تأثیر بگذارد.
یک راه حل حفاظت از مدار قابل اعتمادتر بسازید
انتخاب الفمدار شکن مینیاتوری AC 6 کیلو آمپرباید با شرایط الکتریکی برنامه شروع شود نه تنها با برچسب محصول. جریان نامی، ظرفیت شکست، منحنی سفر، ولتاژ، پیکربندی قطب، محیط نصب و مستندات فنی، همه به یک راه حل حفاظتی قابل اعتماد کمک می کنند.
اگر منبع MCB را برای پروژه های توزیع برق، تابلوهای کنترل، ساختمان های تجاری، برنامه های مسکونی یا توزیع عمده فروشی تامین می کنید،Shanghai DaDa Electric Co., Ltd.می تواند به شما در ارزیابی مشخصات محصول مناسب با توجه به نیازهای پروژه کمک کند.
به مشخصات فنی، اطلاعات محصول یا پشتیبانی برای یک پروژه خرید عمده نیاز دارید؟با ما تماس بگیریدبرای بحث در مورد درخواست خود و یافتن راه حل مناسب برای قطع کننده مدار مینیاتوری.
