تامین کننده مدار شکن نشتی زمین OEM/ODM

آیا به مدار شکن های نشتی زمین با کیفیت بالا و بادوام نیاز دارید؟CDADAراه حل های سفارشی سازی OEM جامع را ارائه می دهد. ما به عنوان یک تولید کننده قابل اعتماد با کارخانه خود، 3 سال ضمانت برای محصولات خود ارائه می دهیم.

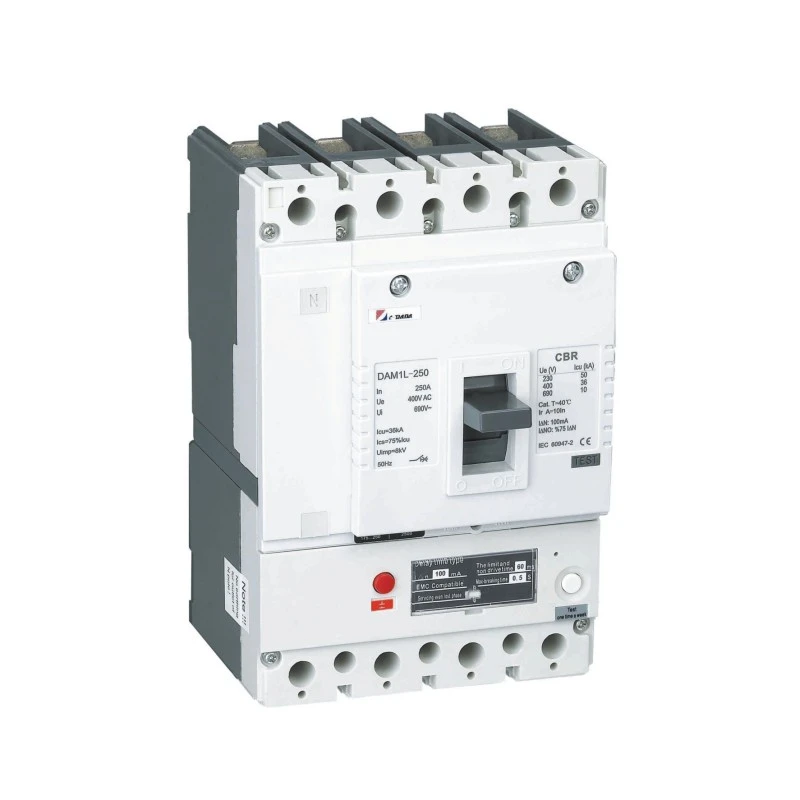

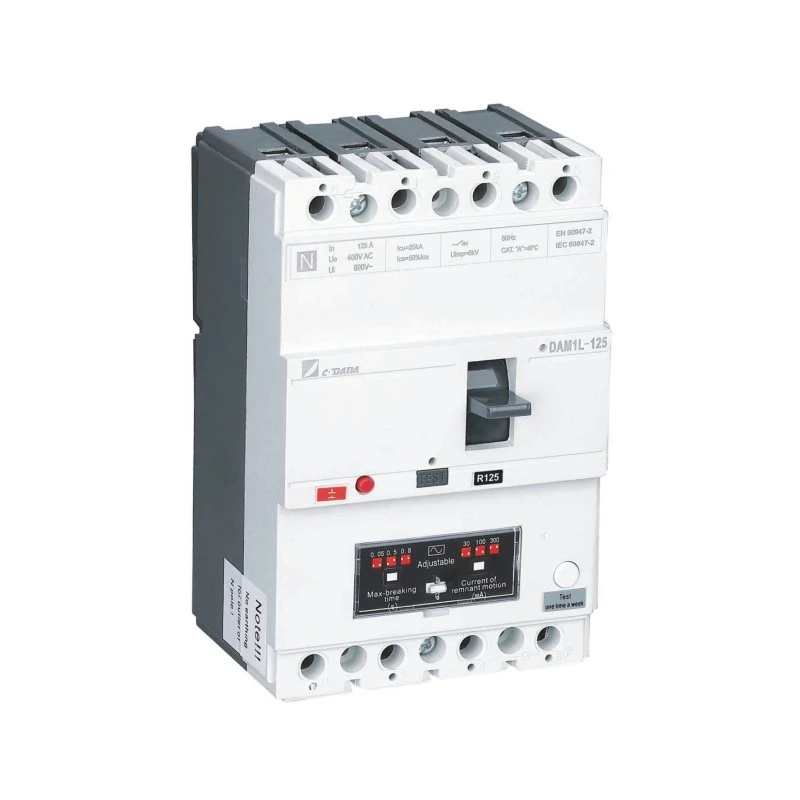

مدار شکن نشتی زمین (CBR) چیست؟

یکمدار شکن نشتی زمین (CBR)، همچنین به عنوان شناخته شده استمدار شکن نشتی زمین با حفاظت یکپارچه جریان اضافه (CBR) بر اساس IEC 60947-2 Annex B، یک دستگاه پیچیده حفاظتی ولتاژ پایین است که ترکیبی ازحفاظت از جریان باقیمانده (نشت زمین). بامحافظت در برابر اضافه بار و اتصال کوتاه در یک واحد قالبی تکی. کارکرد با ولتاژ نامی تا415 ولت AC (50/60 هرتز) با رتبه بندی های فعلی از16 آمپر تا 800 آمپرCBR ها به عنوان دستگاه های حفاظتی جامع برای کاربردهای زیرساخت صنعتی، تجاری و حیاتی عمل می کنند.

بر خلاف مستقلقطع کننده های مدار جریان باقیمانده (RCCB)CBR ها که فقط حفاظت از نشت زمین را فراهم می کنند:

حفاظت حرارتی مغناطیسی یا الکترونیکی در برابر جریان اضافه (منحنی های L-S-I)

تشخیص جریان باقیمانده (حساسیت 10 میلی آمپر تا 1000 میلی آمپر)

ظرفیت قطع اتصال کوتاه تا 85 کیلو آمپر

این ادغام نیاز به ترکیب های جداگانه MCB/RCCB را حذف می کند، فضای نصب را کاهش می دهد و قابلیت اطمینان هماهنگی را بهبود می بخشد.

دسته بندی و پیکربندی محصول

طبقه بندی	تایپ کنید	محدوده فعلی	ویژگی های کلیدی
نوع جریان باقیمانده	AC را تایپ کنید	16A - 800A	فقط جریان های باقیمانده AC سینوسی، برنامه های کاربردی همه منظوره را تشخیص می دهد
نوع جریان باقیمانده	نوع A	16A - 800A	AC + DC ضربان دار (AC اصلاح شده)، بارهای الکترونیکی مدرن را تشخیص می دهد
حساسیت (IΔn)	حساسیت بالا	10 میلی آمپر - 30 میلی آمپر	حفاظت از پرسنل، مکان های پزشکی، مناطق مرطوب
	حساسیت متوسط	100 - 300 میلی آمپر	حفاظت در برابر آتش، صنعتی عمومی
	حساسیت کم	500 میلی آمپر - 1000 میلی آمپر	پیشگیری از حریق در تاسیسات پر نشت، حفاظت انتخابی
تاخیر زمانی	آنی	همه رتبه بندی ها	همه منظوره، <40ms در 5×IΔn
تاخیر زمانی	انتخابی (S-Type)	100 میلی آمپر - 1000 میلی آمپر	توقف تاخیر (130-500ms در 1×IΔn)، تبعیض بالادست
پیکربندی قطب	4-قطب	16A - 800A	حفاظت خنثی سه فاز + خنثی قابل تنظیم (50-100%)
نصب	ثابت شد	16A - 800A	اتصال باسبار مستقیم، مقرون به صرفه

درجات ظرفیت شکست:

استاندارد (N): 25kA – 36kA (شبکه های توزیع)

بالا (S): 50kA – 70kA (شبکه اصلی صنعتی)

فوق العاده بالا (H): 85 کیلو آمپر (زیرساخت برق)

توابع اصلی و قابلیت های حفاظتی

توابع حفاظت یکپارچه

تابع	اصل تشخیص	پارامترهای فنی
حفاظت اضافه بار (L)	انبساط حرارتی دو فلزی یا سنجش الکترونیکی RMS	0.8 – 1.0 × در تنظیم، منحنی زمان معکوس، دقت 10% ±
تأخیر اتصال کوتاه (S)	زمان بندی الکترونیکی یا تاخیر مغناطیسی	2-10 × In، 0.1s – 0.5s تاخیر، هماهنگی انتخابی
سفر آنی (I)	شیر برقی مغناطیسی یا آنی الکترونیکی	5-20 × اینچ، عملکرد <20 میلی ثانیه، محدودیت جریان
نشت زمین (G/Δ)	ترانسفورماتور جریان تعادل هسته (CBCT)	10mA – 1000mA IΔn، دقت حساسیت ±10%
خطای زمین (GF)	سنجش جریان جمع برداری	20-100٪ از In، 0.1s-1.0s تاخیر، روش تعادل هسته
نظارت بر خود	بررسی یکپارچگی مدار داخلی	نظارت مداوم CBCT و سیم پیچ تریپ، خروجی هشدار خطا

فناوری تشخیص جریان باقیمانده

راترانسفورماتور جریان تعادل هسته (CBCT) یاترانسفورماتور حلقوی قلب حفاظت از نشت زمین را تشکیل می دهد:

عملیات عادی: تمام هادی های زنده (فاز + نول) از هسته حلقوی عبور می کنند. جریان‌های متعادل، میدان‌های مغناطیسی متضادی را ایجاد می‌کنند که شار خالص را به صفر می‌رساند - جریان ثانویه القا نمی‌شود.

وضعیت خطا: هنگامی که جریان نشتی به زمین می رسد (از طریق شکست عایق یا تماس انسان)، عدم تعادل جریان باعث ایجاد شار مغناطیسی باقی مانده در هسته حلقوی می شود. این شار ولتاژ را در سیم‌پیچ ثانویه القا می‌کند و به یک رله حساس یا مدار قطع الکترونیکی انرژی می‌دهد.

ویژگی های سفر بر اساس IEC 61008/61009:

1 × IΔn: سفر ≤ 300 میلی‌ثانیه (فوری)، ≤ 500 میلی‌ثانیه (نوع S انتخابی)

2 × IΔn: سفر ≤ 150ms (فوری)، ≤ 200ms (نوع S)

5 × IΔn: سفر ≤ 40ms (آنی)، ≤ 150ms (نوع S)

محیط های کاربردی و موارد استفاده

بخش صنعت	برنامه خاص	مشخصات معمولی
مراکز داده	توزیع اصلی، بای پس UPS، حفاظت باس-کوپلر	250A-500A، نوع A، 300 میلی آمپر انتخابی نوع S، 70 کیلو آمپر ICU، فعال ارتباطات
امکانات بهداشتی و درمانی	توزیع اصلی بیمارستان، سیستم های فناوری اطلاعات پزشکی، سالن های عمل	100A-400A، نوع A، 10mA/30mA حساسیت بالا، نظارت بر جداسازی
کارخانه های تولیدی	مراکز کنترل موتور، تجهیزات جوشکاری، درایوهای سرعت متغیر	160A-500A، نوع B (برای VFD)، 300 میلی آمپر، 50 کیلو آمپر ICU، سفر الکترونیکی
ساختمان های تجاری	توزیع بلندمرتبه، مراکز خرید، فرودگاه ها	125A-400A، نوع A، 100mA/300mA، ICU 36kA
نفت و گاز / دریایی	سکوهای دریایی، سکوهای حفاری، سیستم های قدرت کشتی	250A-500A، نوع A، 500 میلی آمپر، گرمسیری (T2)، مقاوم در برابر خوردگی

فرآیند تولید و گردش کار تولید

توالی ساخت دقیق

مواد خام IQC ← تولید ترانسفورماتور حلقوی ← ساخت کیس قالبی ← مونتاژ سیستم تماسی ← یکپارچه سازی واحد سفر الکترونیکی ← کالیبراسیون ماژول جریان باقیمانده ← مونتاژ اولیه ← تست جامع → QC نهایی → بسته بندی

مراحل بحرانی تولید

مرحله	جزئیات فرآیند	نقاط کنترل کیفیت
سیم پیچ ترانسفورماتور حلقوی	هسته نانوکریستالی یا فریت با نفوذپذیری بالا (μr> 10000)، سیم پیچی دقیق سیم پیچ های اولیه (از طریق گذر) و ثانویه (حسگر)، اشباع خلاء	تأیید منحنی مغناطیسی هسته، ولتاژ ثانویه در 1×IΔn ± 5 درصد، مقاومت عایق >100MΩ
یکپارچه سازی CBCT	نصب هسته حلقوی در اطراف همه هادی های فاز/خنثی، محافظت در برابر میدان های مغناطیسی خارجی، اتصال به رله تریپ/الکترونیک	تست تعادل با 6×In بار (بدون سفر مزاحم)، مصونیت نسبت به هارمونیک 3
مکانیسم سفر جریان باقیمانده	رله قطبی حساس (قدرت سفر 5-50 میلی‌وات) یا ماشه الکترونیکی ماسفت، کوپلینگ مکانیکی به میله اصلی	تأیید برق سفر، زمان پاسخگویی کمتر از 20 میلی‌ثانیه، پایداری دما -25 درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد
تولید کیس قالبی	قالب گیری تزریقی پلاستیک ترموست BMC (DMC-2)، پخت 150-180 درجه سانتی گراد، مقاومت ردیابی بالا > 600 ولت	تحمل ابعادی ± 0.1 میلی متر، قدرت دی الکتریک > 15 کیلوولت بر میلی متر، بازدارنده شعله UL 94 V-0
مجمع تماس اصلی	کنتاکت های مسی با روکش نقره (AgNi 90/10)، بازوهای ماشینکاری CNC، لحیم کاری در فضای نیتروژن	مقاومت تماس <50μΩ، ضخامت نقره 8-12μm (XRF)، سختی HV 100-150
برنامه نویسی واحد سفر الکترونیکی	حفاظت LSIG+Δ مبتنی بر ریزپردازنده، آپلود سیستم عامل، کالیبراسیون منحنی، تنظیم پروتکل ارتباطی	± 5% دقت جریان، ± 10% دقت زمان، تایید ZSI (Zone Selective Interlocking)
یکپارچه سازی و کالیبراسیون نهایی	مونتاژ سیستم سفر حرارتی مغناطیسی یا الکترونیکی با ماژول جریان باقیمانده، قفل مکانیکی، مکانیزم دسته	تأیید سفر اضافه جریان ترکیبی + نشت زمین، مقاومت دی الکتریک 3 کیلو ولت در 1 دقیقه

مواد اولیه اولیه و مشخصات اجزاء

جزء	مشخصات مواد	استانداردهای تامین کننده	ویژگی های کلیدی
هسته حلقوی (CBCT)	آلیاژ نانو کریستالی (Finemet) یا فریت منگنز-روی (PC40)	IEC 60404-8، JIS C 2531	نفوذپذیری بالا میکرون > 10000، اجبار کم <2A/m، چگالی شار اشباع >1.2T
سیم پیچ حسگر	سیم مسی لعابی (0.05-0.1mm)، کلاس F 155 درجه سانتیگراد	IEC 60317	ولتاژ شکست > 1 کیلو ولت، انعطاف پذیری > 10× قطر، قابلیت لحیم کاری 390 درجه سانتی گراد
رله سفر	رله چفت کننده پلاریزه، حساسیت 5-50 میلی وات	IEC 61810	زمان پاسخ دهی <10ms، مقاومت سیم پیچ 1-5kΩ، عمر مکانیکی >106 عملیات
مسکن مورد قالب گیری	BMC (Bulk Molding Compound) DMC-2، تقویت شده با الیاف شیشه	IEC 60664-1، UL 94 V-0	شاخص ردیابی > 600 ولت، مقاومت در برابر حرارت 180 درجه سانتیگراد، قدرت ضربه > 8 کیلوژول بر متر مربع
مخاطبین اصلی	مس الکترولیتی (Cu-ETP) + آبکاری نقره نیکل (AgNi 90/10)	ASTM B152	رسانایی ≥100% IACS، مقاومت در برابر فرسایش قوس الکتریکی، خواص ضد جوش
عناصر دو فلزی	کامپوزیت فولاد اینکونل/غیرفعال (ASTM TM2)	ASTM B388	نرخ انحراف 0.15-0.25mm/°C، پایداری طولانی مدت ±3٪، مقاومت در برابر خزش
قطعات الکترونیکی	PCBهای درجه صنعتی، سنسورهای جلوه هال، پردازنده های ARM Cortex-M4	IEC 60721-3-3، IEC 61000	دمای کارکرد 25- تا 70+ درجه سانتی گراد، ایمنی EMC سطح 4، قابلیت SIL 2
پایانه ها	مس T2 (C11000) با آبکاری قلع (8-12μm)	ASTM B187/B16	چگالی جریان 1.2-1.5 A/mm²، مقاومت در برابر گشتاور 5-15 نیوتن متر، مقاومت در برابر خوردگی
مکانیزم عملیاتی	فولاد فنری (SWOSC-V) یا فولاد ضد زنگ (301)	JIS G 3560	عمر خستگی > 20000 سیکل، استحکام کششی 1800-2000MPa، آرامش <5%

انطباق با استانداردها و پروتکل های تست

چارچوب استانداردهای بین المللی

استاندارد	دامنه	رتبه بندی های قابل اجرا
IEC 60947-2 پیوست B	کلیدهای مدار دارای حفاظت جریان باقیمانده (CBR)	CBR های صنعتی > 80A، حفاظت جامع
EN 60947-2	نسخه هماهنگ اروپایی IEC 60947-2	نشان CE، مطابقت با بازار اتحادیه اروپا
GB/T 14048.2	معادل استاندارد ملی چین	گواهینامه CCC، بازار چین

آزمون های نوع اجباری (IEC 60947-2 + ضمیمه B)

دسته تست	تست خاص	معیارهای پذیرش
عملکرد جریان باقیمانده	زمان حرکت در 1×IΔn، 2×IΔn، 5×IΔn	≤300ms، ≤150ms، ≤40ms (آنی)؛ نوع S: ≤500ms، ≤200ms، ≤150ms
	عدم تردد در 0.5×IΔn	بدون سفر برای 2× زمان تاخیر رتبه بندی شده
	مقاومت در برابر جریان نوسانی (8/20μs، 3kA)	سفر بدون مزاحمت، نوع A: ضربه ای 250 آمپر، نوع F: 1000 آمپر، نوع B: 3000 آمپر
حفاظت در برابر جریان بیش از حد	افزایش دما با نرخ In	پایانه ها ≤80K، کیس ≤40K
	قطع اتصال کوتاه (ICU/ICS)	3 عملیات، قطع موفقیت آمیز، بازیابی دی الکتریک
	تأیید منحنی سفر (L-S-I)	± 10% دقت جریان، ± 20% دقت زمان
خواص دی الکتریک	مقاومت فرکانس برق (2.5kV-3.5kV/1min)	بدون خرابی، بدون فلاش اور
خواص دی الکتریک	مقاومت در برابر ضربه (8kV 1.2/50μs)	بدون ترشحات مخرب
مکانیکی و محیطی	استقامت مکانیکی (10000-20000 سیکل)	کمتر از 5% رانش پارامتر، بدون شکست
مکانیکی و محیطی	ایمنی EMC (سری IEC 61000-4)	بدون ایجاد مزاحمت ناشی از تداخل تابشی/رسانا

استانداردهای کنترل کیفیت و بازرسی کارخانه

QC مواد ورودی (IQC)

مواد	موارد بازرسی	طرح نمونه گیری	تجهیزات
هسته های حلقوی	نفوذپذیری مغناطیسی، شار اشباع، تلفات هسته	در هر دسته، آزمایش منحنی B-H	آنالایزر B-H، آنالایزر امپدانس
سیم حسگر	قطر، ضخامت عایق، ولتاژ شکست	AQL 0.65	میکرومتر، تستر دی الکتریک
ترکیب پلاستیک BMC	محتوای شیشه، ویسکوزیته، ویژگی های پخت، شاخص ردیابی	در هر دسته، COA + تست	رئومتر، آنالایزر DSC، دستگاه تست ردیابی
محلول آبکاری نقره	غلظت فلز، pH، ناخالصی ها	نظارت روزانه	طیف سنج جذب اتمی
قطعات الکترونیکی	تست عملکرد، تأیید پارامتر، نسخه سیستم عامل	100٪ AOI، 5٪ کاربردی	LCR متر، اسیلوسکوپ، اسکن مرزی

کنترل کیفیت در فرآیند (IPQC)

ایستگاه	پارامترهای کنترل	فرکانس	روش
سیم پیچ ترانسفورماتور حلقوی	نسبت چرخش، اندوکتانس، مقاومت عایق	هر واحد	LCR متر، تستر عایق
مونتاژ CBCT	تست تعادل با بار نامی، مصونیت در برابر هارمونیک ها	هر 100 واحد	تست تزریق اولیه، ژنراتور هارمونیک
کالیبراسیون جریان باقیمانده	آستانه سفر در IΔn، زمان پاسخگویی، عدم سفر در 0.5×IΔn	هر واحد	تستر RCD خودکار (0.5-1000 میلی آمپر قابل برنامه ریزی)
مجموعه تماس اصلی	شکاف تماس، فشار، تراز، مقاومت	هر 100 واحد	نیرو سنج، میکرو اهم متر
ادغام نهایی	تأیید سفر ترکیبی اضافه جریان + نشت زمین	هر واحد	میز تست یکپارچه (تزریق اولیه + شبیه سازی نشت)

کنترل کیفیت نهایی (FQC) و کنترل کیفیت خروجی (OQC)

مورد آزمایشی	استاندارد	اندازه نمونه
زمان سفر فعلی باقیمانده	1×IΔn، 2×IΔn، 5×IΔn به ازای IEC 61008/61009	100%
تست بدون سفر در 0.5×IΔn	2× زمان تاخیر امتیازی	100%
منحنی سفر اضافه جریان	1.05 × اینچ، 1.25 × اینچ، 5 × اینچ، 10 × اینچ	100%
ولتاژ مقاومت دی الکتریک	2.5 کیلو ولت AC/1 دقیقه	100%
مقاومت عایق	> 100MΩ @ 500V DC	100%
مقاومت تماسی	<50μΩ در هر قطب	100%
بررسی علامت گذاری گشتاور	سفت شدن ترمینال بر اساس مشخصات	100%
بازرسی بصری و ابعادی	عیوب صفر در ابعاد بحرانی	100%
علامت گذاری ماندگاری	پاک کردن حلال، تست سایش	AQL 1.0
یکپارچگی بسته بندی	تست سقوط، ارتعاش (ISTA 3A)	در هر لات

زیرساخت تولید و قابلیت تولید

تجهیزات پیشرفته تولید

دسته تجهیزات	مشخصات ماشین	تابع	ظرفیت
ماشین های سیم پیچ حلقوی	سیم پیچ خودکار حلقوی با کنترل کشش	سیم پیچ اولیه / ثانویه CBCT، لایه بندی دقیق	5000 ترانسفورماتور در روز
کوره آنیلینگ هسته	آنیل خلاء با اتمسفر نیتروژن	عملیات حرارتی هسته نانوکریستالی، کاهش استرس	2000 هسته / دسته
قالب گیری تزریقی	پرس حرارتی 300 تنی BMC	محفظه CBR، کانال قوس الکتریکی، بلوک های ترمینال	3000 مورد در روز
ماشینکاری CNC	مرکز ماشینکاری عمودی 5 محوره	ماشینکاری تماسی دقیق، هندسه های پیچیده	8000 مجموعه تماس در ماه
درمان سطحی	خط آبکاری خودکار نقره	آبکاری تماس 8-12μm، یکنواختی ضخامت ±1μm	4000 کیلوگرم در روز
مونتاژ	سلول های مونتاژ کار	مونتاژ مکانیزم، ادغام CBCT، کالیبراسیون	1500 واحد در روز در هر خط
تجهیزات تست	میز تست CBR یکپارچه	جریان اضافه ترکیبی + تأیید جریان باقیمانده	300 واحد در ساعت
	محفظه تست EMC (3m/10m، Teseq)	تست ایمنی/انتشار برای واحدهای الکترونیکی	50 واحد در روز

ظرفیت تولید و زمان سرب

دسته بندی محصول	ظرفیت ماهانه	زمان سرب استاندارد	قابلیت سفارش فوری
CBR 4P (16A-125A)	10000 واحد	4-5 هفته	3 روز (اجزای سهام)
CBR صنعتی (160A-400A)	8000 واحد	4-5 هفته	5 روز
CBR صنعتی سنگین (630A-800A)	3000 واحد	4-5 هفته	7 روز
تنظیمات سفارشی (IΔn ویژه، منحنی ها)	مبنای پروژه	5-6 هفته	2 هفته

ساختار تیم مهندسی و فنی

بخش	پرسنل	تخصص	مسئولیت ها
مهندسی تحقیق و توسعه	5 مهندس	تکنولوژی جریان باقیمانده، طراحی حسگر مغناطیسی، سیستم های تعبیه شده، الکترونیک قدرت	توسعه جدید CBR، نوآوری نوع B/F/B+، نمونه کار ثبت اختراع (40+ پتنت)
مهندسی فرآیند	18 مهندس	ساخت ترانسفورماتور حلقوی، قالب گیری BMC، مونتاژ دقیق، ساخت ناب	بهینه سازی تولید، اسناد SOP، بهبود بازده (>99.5٪)
تست و اعتبارسنجی	15 مهندس	تست جریان بالا، شبیه سازی جریان باقیمانده، EMC، تست محیطی	هماهنگی تست نوع (IEC 60947-2 Annex B, IEC 61008/61009)، تجزیه و تحلیل شکست
مهندسی کاربرد	10 مهندس	هماهنگی انتخابی، طرح‌های حفاظت از نشت زمین، برنامه‌های EV/تجدیدپذیر	پشتیبانی فنی مشتری، مطالعات تبعیض، راه اندازی سایت
تضمین کیفیت	30 تکنسین	ISO 9001، ISO 14001، کنترل فرآیندهای آماری، آزمایشگاه اندازه گیری	ممیزی تامین کننده، ممیزی فرآیند، اقدام اصلاحی، مدیریت کالیبراسیون

گواهینامه ها و مدارک انطباق

گواهینامه	ارگان صادر کننده	دامنه	اعتبار
ISO 9001:2015	ZHONGDA HUAYUAN	سیستم مدیریت کیفیت	نظارت سالانه
آزمون نوع IEC 60947-2 Annex B	اینترتک	عملکرد صنعتی CBR	هر سری محصول
علامت گذاری CE	سازمان اطلاع رسانی	دسترسی به بازار اتحادیه اروپا	وابسته به طراحی
CCC (چین)	CQC	گواهینامه اجباری چینی	اعتبار 5 ساله
طرح CB	IECEE	گواهینامه بین المللی	هر سری محصول

چرا تولید CBR ما متمایز است؟

مرکز تولید ما نشان می دهد40 سال تخصص در فناوری حفاظت از جریان باقیمانده و نشت زمین، ارائه CBRهایی که فراتر از استانداردهای جهانی هستند از طریق:

تخصص ترانسفورماتور حلقوی: تولید هسته نانوکریستالی داخلی، اتوماسیون سیم پیچی دقیق، و آزمایش جامع CBCT که دقت حساسیت کمتر از 5% را تضمین می کند.

ادغام عمودی: از پردازش مواد هسته ای تا مونتاژ نهایی، کنترل کامل بر اجزای حیاتی (ترانسفورماتورهای حلقوی، واحدهای سفر الکترونیکی، کیس های قالب گیری)

زیرساخت تست پیشرفته: بیش از 3 میلیون دلار در سیستم های آزمایش CBR یکپارچه سرمایه گذاری شده است که قادر به تأیید جریان اضافه و جریان باقیمانده همزمان، آزمایش حساسیت DC نوع B و انطباق با EMC هستند.

استراتژی صدور گواهینامه جهانی: انطباق چند استاندارد که ورود یکپارچه به بازار را در بیش از 100 کشور بدون آزمایش اضافی امکان پذیر می کند

برای مشخصات فنی، مطالعات هماهنگی انتخابی، راهنمایی برنامه نوع B، یا زمان‌بندی ممیزی کارخانه، تیم مهندسی ما مشاوره مستقیمی را ارائه می‌کند تا اطمینان حاصل شود که معماری حفاظت از نشت زمین شما هم الزامات ایمنی پرسنل و هم اهداف تداوم عملیاتی را برآورده می‌کند.

CDADA یک تولید کننده و تامین کننده مدار شکن نشتی زمین در چین است. کارخانه ما به صنایع مختلفی مانند سیستم های قدرت، اتوماسیون ساختمان و تولید صنعتی خدمات می دهد و راه حل های OEM/ODM انعطاف پذیر را ارائه می دهد.
