چرا یک قطع کننده مدار 1600A برای سیستم های توزیع برق صنعتی مدرن ضروری است؟

رامدار شکن هوا 1600A(ACB) نقش مهمی در سیستم‌های توزیع برق مدرن دارد که در آن ظرفیت جریان بالا، ایمنی و قابلیت اطمینان مورد نیاز است. با افزایش تقاضای برق صنعتی، اطمینان از حفاظت پایدار و ایمن در برابر اضافه بار، اتصال کوتاه و خطاهای الکتریکی بیش از هر زمان دیگری اهمیت پیدا کرده است. این مقاله یک راهنمای جامع برای قطع کننده مدار 1600A، شامل اصول کار، ساختار داخلی، پارامترهای فنی کلیدی، برنامه‌های کاربردی، دستورالعمل‌های انتخاب، شیوه‌های نصب، استراتژی‌های تعمیر و نگهداری و روند توسعه آینده ارائه می‌کند. این طراحی شده است تا به مهندسان، متخصصان تدارکات و مدیران تأسیسات کمک کند تا هنگام انتخاب راه حل های حفاظت مدار با ظرفیت بالا، تصمیمات آگاهانه بگیرند.

فهرست مطالب

• 1. مقدمه ای بر مدار قطع کننده هوا 1600A
• 2. اصل کار
• 3. ساختار و اجزای داخلی
• 4. پارامترهای فنی کلیدی
• 5. کاربردهای صنعتی
• 6. نحوه انتخاب ACB 1600A مناسب
• 7. دستورالعمل نصب
• 8. تعمیر و نگهداری و بازرسی
• 9. ACB در مقابل MCCB در مقابل VCB
• 10. ملاحظات ایمنی
• 11. روند توسعه آینده
• 12. سوالات متداول
• 13. نتیجه گیری و تماس

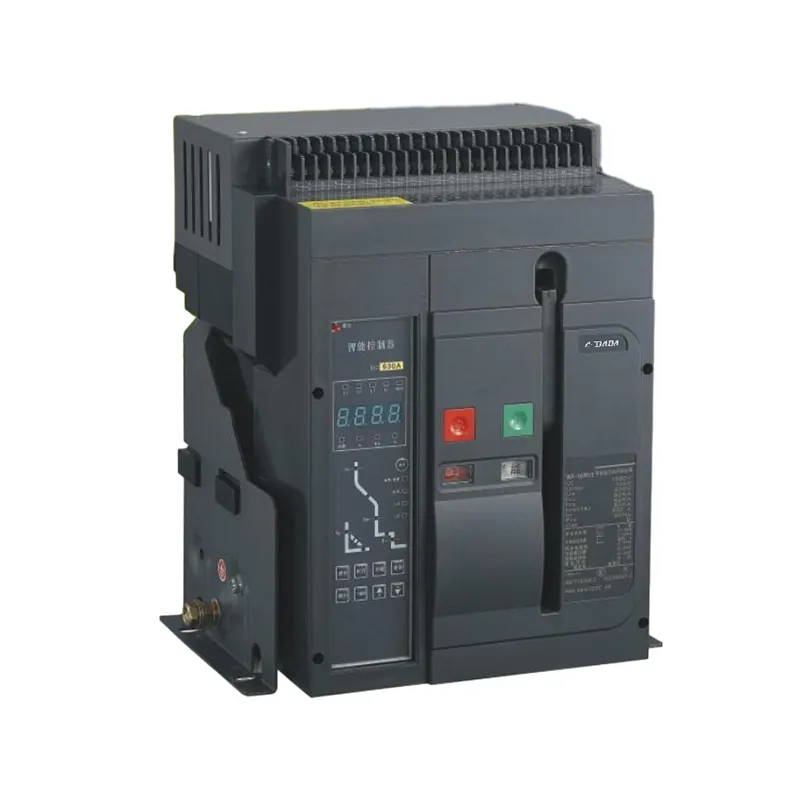

1. مقدمه ای بر مدار قطع کننده هوا 1600A

قطع کننده مدار 1600A یک دستگاه حفاظت الکتریکی با ظرفیت بالا است که برای سیستم های توزیع برق با ولتاژ پایین طراحی شده است. این به طور گسترده در کارخانه های صنعتی، ساختمان های تجاری، مراکز داده، بیمارستان ها و پروژه های زیرساختی استفاده می شود که در آن بارهای الکتریکی بزرگ باید به طور ایمن مدیریت شوند.

برخلاف بریکرهای کوچکتر، ACB 1600A طوری طراحی شده است که سطوح جریان بسیار بالایی را کنترل کند و در عین حال قابلیت تشخیص دقیق عیب و وقفه را حفظ کند. از هوا به عنوان وسیله اطفاء قوس استفاده می کند که در مقایسه با سیستم های مبتنی بر روغن، هم کارآمد و هم سازگار با محیط زیست است.

در مهندسی برق مدرن، این نوع بریکر جزء اصلی برای تضمین پایداری سیستم، جلوگیری از آسیب تجهیزات و کاهش زمان خرابی ناشی از خطاهای الکتریکی در نظر گرفته می شود.

2. اصل کار

اصل کار یک قطع کننده مدار 1600A مبتنی بر تشخیص شرایط جریان غیرعادی و قطع سریع مدار برای جلوگیری از آسیب است.

هنگامی که یک عیب رخ می دهد - مانند اضافه بار، اتصال کوتاه یا خطای زمین - واحد تریپ در داخل بریکر مکانیسم باز شدن را فعال می کند. کنتاکت ها جدا می شوند و قوس الکتریکی تشکیل می شود. سپس این قوس با استفاده از کانال‌های هوا و قوس سرد و خاموش می‌شود و از قطع ایمن جریان جریان اطمینان حاصل می‌شود.

فرآیند را می توان به صورت زیر خلاصه کرد:

• تشخیص جریان غیرعادی از طریق سنسورها
• پردازش سیگنال توسط واحد سفر الکترونیکی
• فعال سازی مکانیزم تراپ مکانیکی
• جداسازی مخاطبین اصلی
• خاموش شدن قوس با استفاده از محفظه های هوا و شکافنده های قوس

این مکانیسم پاسخ سریع به محافظت از تجهیزات پایین دست کمک می کند و قابلیت اطمینان مداوم سیستم را تضمین می کند.

3. ساختار و اجزای داخلی

مدار شکن هوا 1600A از چندین جزء حیاتی تشکیل شده است که با هم کار می کنند تا عملکرد ایمن را تضمین کنند.

• مخاطبین اصلی:بارهای جریان بالا را حمل و قطع کنید.
• لوله های قوسی:قوس های الکتریکی را به طور موثر تقسیم و خاموش کنید.
• واحد سفر:عیوب را تشخیص می دهد و سیگنال هایی برای قطع ارتباط می فرستد.
• مکانیسم فنری:انرژی ذخیره شده را برای سوئیچینگ سریع فراهم می کند.
• عایق مسکن:ایزولاسیون الکتریکی و ایمنی را تضمین می کند.
• مخاطبین کمکی:عملکردهای کنترل و نظارت را ارائه دهید.

هر جزء برای دوام و دقت مهندسی شده است و پایداری طولانی مدت را حتی تحت بارهای الکتریکی سنگین تضمین می کند.

4. پارامترهای فنی کلیدی

درک مشخصات فنی هنگام انتخاب مدار شکن هوایی 1600A ضروری است. جدول زیر پارامترهای رایج را خلاصه می کند:

5. کاربردهای صنعتی

قطع کننده مدار 1600A به طور گسترده در بخش های مختلف که توزیع توان بالا ضروری است استفاده می شود.

• کارخانه های تولید صنعتی بزرگ
• ساختمان های بلند تجاری
• مراکز داده و مزارع سرور
• بیمارستان ها و امکانات پزشکی
• سیستم های زیرساخت حمل و نقل
• نیروگاه های انرژی های تجدیدپذیر

در هر یک از این محیط ها، قابلیت اطمینان الکتریکی بسیار مهم است. حتی یک قطع برق کوتاه می تواند منجر به ضرر مالی یا خطرات ایمنی شود و قطع کننده های با کارایی بالا را ضروری کند.

6. نحوه انتخاب ACB 1600A مناسب

انتخاب صحیح قطع کننده مدار 1600A نیاز به ارزیابی دقیق نیازهای سیستم و شرایط عملیاتی دارد.

• تحلیل بار:کل بار متصل و پیک تقاضا را تعیین کنید.
• سطح اتصال کوتاه:اطمینان حاصل کنید که ظرفیت شکست از سطح جریان خطا بیشتر است.
• هماهنگی:با دستگاه های حفاظتی بالادست و پایین دست مطابقت دهید.
• شرایط محیطی:دما، رطوبت و ارتفاع را در نظر بگیرید.
• ویژگی های کنترل:ارزیابی نیاز به نظارت هوشمند و ماژول های ارتباطی.

انتخاب مناسب قابلیت اطمینان طولانی مدت را تضمین می کند و هزینه های تعمیر و نگهداری را کاهش می دهد.

7. دستورالعمل نصب

نصب صحیح برای عملکرد ایمن و عملکرد بهینه بریکر ضروری است.

• از نصب و تراز مناسب پانل اطمینان حاصل کنید
• فضای تهویه مناسب را حفظ کنید
• تنظیمات گشتاور را در همه اتصالات بررسی کنید
• قبل از برق رسانی، مقاومت عایق را بررسی کنید
• از سیم کشی صحیح مدارهای کنترل اطمینان حاصل کنید

نصب نادرست ممکن است منجر به گرمای بیش از حد، خاموش شدن مزاحم یا خرابی سیستم شود.

8. تعمیر و نگهداری و بازرسی

تعمیر و نگهداری منظم طول عمر قطع کننده مدار 1600A را افزایش می دهد و عملکرد پایدار را تضمین می کند.

• مخاطبین را از نظر سایش و تغییر رنگ بررسی کنید
• مکانیسم ترک را به صورت دوره ای آزمایش کنید
• لوله های قوس و سطوح عایق را تمیز کنید
• سفت شدن پایانه های الکتریکی را بررسی کنید
• نظارت بر افزایش دما در حین کار

نگهداری پیشگیرانه به جلوگیری از خرابی غیرمنتظره و تعمیرات پرهزینه کمک می کند.

9. ACB در مقابل MCCB در مقابل VCB

10. ملاحظات ایمنی

هنگام کار با سیستم های با ظرفیت بالا، ایمنی الکتریکی اولویت اصلی است.

• همیشه برق را قبل از تعمیر و نگهداری جدا کنید
• از تجهیزات حفاظت فردی مناسب استفاده کنید
• دستورالعمل های نصب سازنده را دنبال کنید
• اطمینان حاصل کنید که اتصال زمین به درستی اجرا شده است
• انجام آزمایشات معمول عایق

قطع کننده مدار 1600A که به درستی نگهداری می شود خطرات الکتریکی را به میزان قابل توجهی کاهش می دهد و ایمنی اپراتور را تضمین می کند.

11. روند توسعه آینده

تکامل فناوری قطع کننده مدار به سمت سیستم های هوشمندتر و کارآمدتر حرکت می کند.

• ادغام با سیستم های نظارت بر اینترنت اشیا
• واحدهای سفر دیجیتال با تجزیه و تحلیل پیش بینی
• مواد بهبود یافته سرکوب قوس
• طرح های کم مصرف
• عملکرد و تشخیص از راه دور

این پیشرفت ها سیستم های توزیع برق را هوشمندتر و قابل اعتمادتر از همیشه کرده است.

12. سوالات متداول

Q1: عملکرد اصلی یک مدار شکن هوا 1600A چیست؟
با قطع خودکار برق از مدارهای الکتریکی در برابر اضافه بار، اتصال کوتاه و خطای زمین محافظت می کند.

Q2: ACB 1600A معمولاً در کجا استفاده می شود؟
معمولاً در کارخانه‌های صنعتی، ساختمان‌های تجاری و سیستم‌های زیرساختی بزرگ استفاده می‌شود.

Q3: هر چند وقت یکبار باید تعمیر و نگهداری انجام شود؟
بازرسی معمول هر 6 تا 12 ماه بسته به شرایط عملیاتی توصیه می شود.

Q4: آیا می توان آن را با سیستم های نظارت هوشمند ادغام کرد؟
بله، ACB های مدرن 1600A از ارتباطات دیجیتال و ویژگی های نظارت از راه دور پشتیبانی می کنند.

Q5: طول عمر یک ACB معمولی چقدر است؟
با نگهداری مناسب، می تواند 10 تا 20 سال یا بیشتر دوام بیاورد.

13. نتیجه گیری و تماس

قطع کننده مدار 1600A یک جزء حیاتی در سیستم های توزیع برق مدرن است که قابلیت اطمینان بالا، قابلیت های حفاظتی قوی و ویژگی های عملیاتی پیشرفته را ارائه می دهد. نقش آن در حفاظت از تجهیزات و تضمین منبع تغذیه مداوم، آن را برای صنایعی که نیازهای انرژی بالایی دارند ضروری می کند.

همانطور که سیستم های الکتریکی به تکامل خود ادامه می دهند، انتخاب یک قطع کننده با کیفیت بالا برای ایمنی و کارایی عملیاتی اهمیت بیشتری پیدا می کند.
