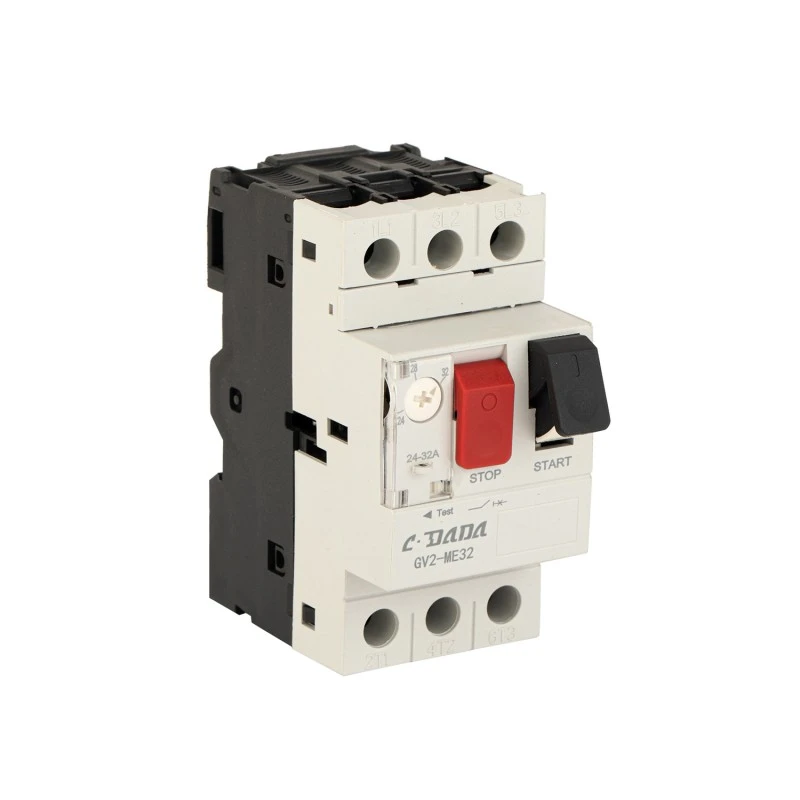

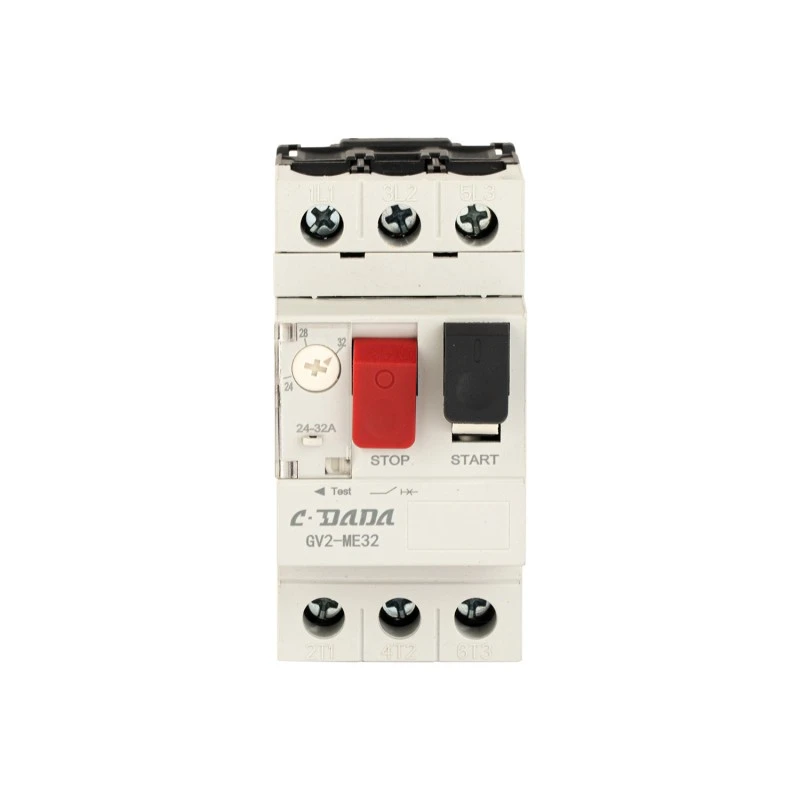

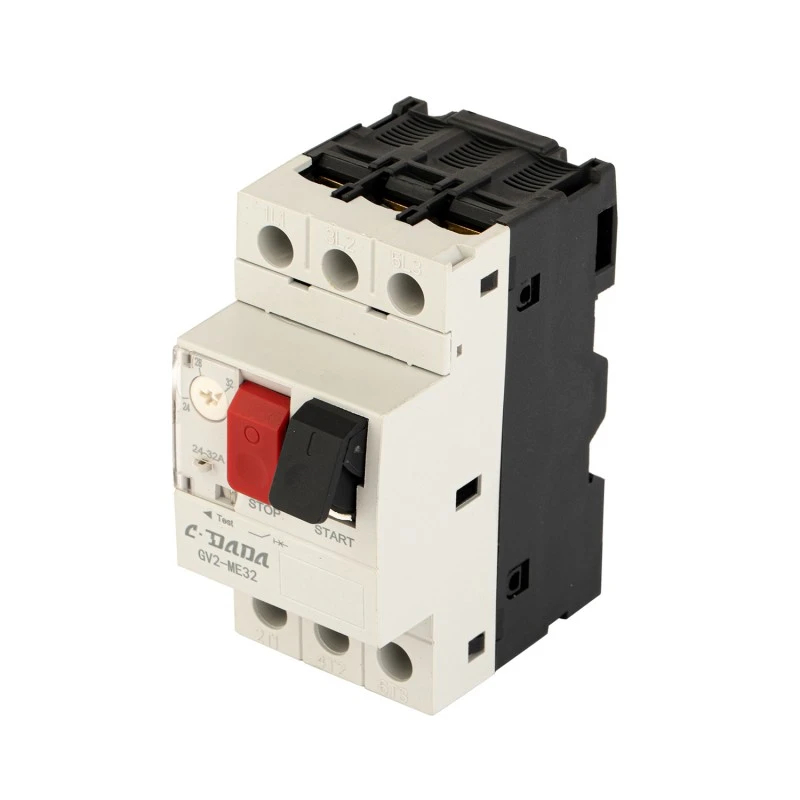

مدار شکن محافظ موتور GV2 2P

حفاظت موتور را با CDADA GV2 2P Motor Protection Circuit Breaker (MPCB) یک راه حل فشرده و با دقت بالا که توسط شرکت Shanghai DADA Electric Co., LTD مهندسی شده است، ساده کنید. با استفاده از پلت فرم فناوری نسل بعدی و تولید کاملاً خودکار. GV2 2P که برای مدارهای موتور تک فاز یا دو فاز طراحی شده است، اضافه بار، اتصال کوتاه، تلفات فاز (برای کاربردهای 3 فاز در صورت استفاده در مجموعه) و عملکردهای جداسازی را در یک دستگاه نصب شده بر روی ریل DIN یکپارچه می کند.

با محدوده تنظیم قابل تنظیم 0.1 آمپر تا 32 آمپر، جبران حرارتی برای تغییرات دمای محیط، و ولتاژ عایق نامی 690 ولت، حفاظت قابل اعتمادی را برای موتورهای کوچک در پمپ ها، فن ها، کمپرسورها، نوار نقاله ها و سیستم های HVAC تضمین می کند. CDADA GV2 MPCB دارای گواهینامه استاندارد CE، دارای 110000 عملیات مکانیکی و الکتریکی، و مجهز به لوازم جانبی اختیاری مانند کنتاکت های کمکی، آزادسازی شنت و آزادسازی ولتاژ پایین، عملکرد صنعتی درجه یک را در قالب 2 قطبی صرفه جویی در فضا ارائه می دهد.

مشخصات کلیدی

سری مدل: GV2 2P MPCB

برند: CDADA | سازنده: Shanghai DADA Electric CO.,LTD

گواهینامه: CE

قطب: 2P (ایده آل برای موتورهای تک فاز یا به عنوان بخشی از مجموعه حفاظت 3 فاز)

تنظیم محدوده جریان: 0.1A - 32A (قابل تنظیم از طریق شماره گیری)

درجه فریم: 32A

ولتاژ کاری نامی: 690 ولت AC

ولتاژ عایق نامی (Ui): 690 ولت

ولتاژ مقاومت ضربه ای (Uimp): 6000 ولت

فرکانس کاری: 50/60 هرتز

کلاس سفر: 10A (استاندارد برای موتورهای همه منظوره)

توابع حفاظتی:

★ حفاظت از اضافه بار حرارتی

★ حفاظت از اتصال کوتاه

★ حفاظت از دست دادن فاز* (*در صورت استفاده در پیکربندی 3 قطبی یا مجموعه هماهنگ)

★  عملکرد جداسازی (شکست قابل مشاهده)

★ ساخته شده در جبران دما

عمر مکانیکی: 110000 عملیات

عمر الکتریکی (AC-3، 400 ولت): 110000 عملیات

گشتاور سفت شدن: 1.7 نیوتن متر

نوع عملکرد: دکمه ON/OFF با نشانگر سفر واضح

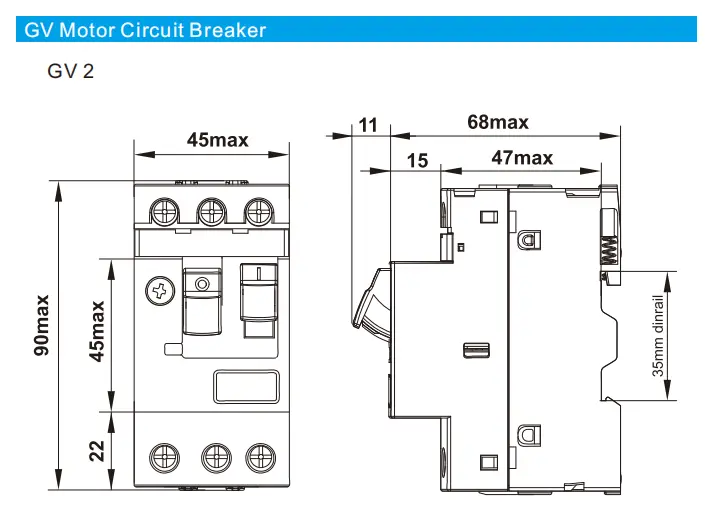

نصب: ریل DIN 35 میلی متر

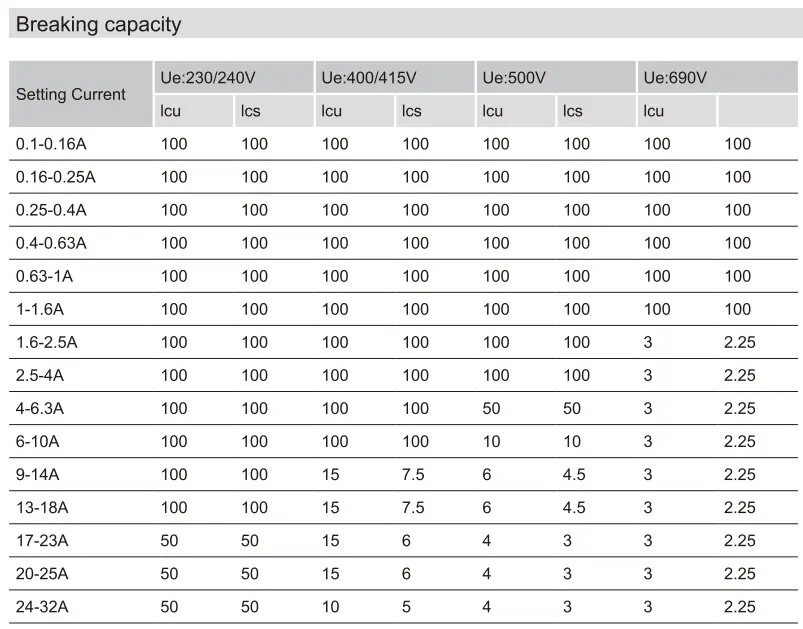

برگه اطلاعات فنی

چرا مدارشکن محافظ موتور CDADA GV2 2P را انتخاب کنید؟

★ همه در یک موتور حفاظت

قطع کننده مدار + رله اضافه بار حرارتی + ایزولاتور را ترکیب می کند - نیاز به قطعات جداگانه را از بین می برد.

★ دقت و ثبات

مکانیسم جبران‌شده با دما، بدون توجه به تغییرات محیطی (مانند کارگاه‌های گرم یا زیرزمین‌های سرد) خاموش شدن مداوم را تضمین می‌کند.

★ دوام بالا

110000 چرخه مکانیکی/الکتریکی - عملکردی بهتر از بسیاری از رقبا در قابلیت اطمینان طولانی مدت.

★ صرفه جویی در فضا طراحی 2P

ایده آل برای پانل های کنترل فشرده، ماشین آلات OEM، و پروژه های مقاوم سازی که در آن املاک و مستغلات پانل محدود است.

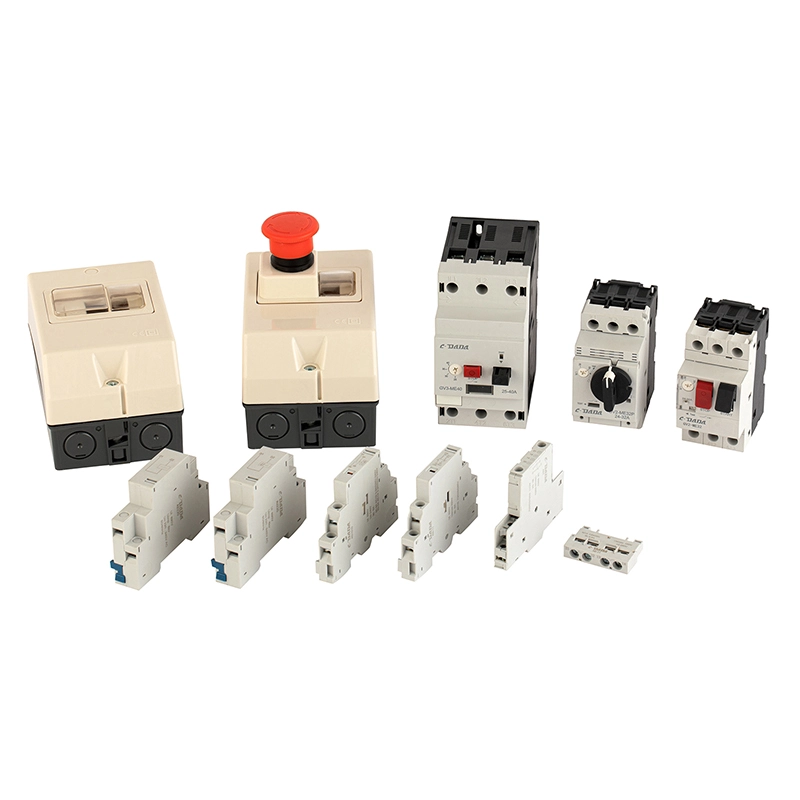

★ اکوسیستم کامل لوازم جانبی

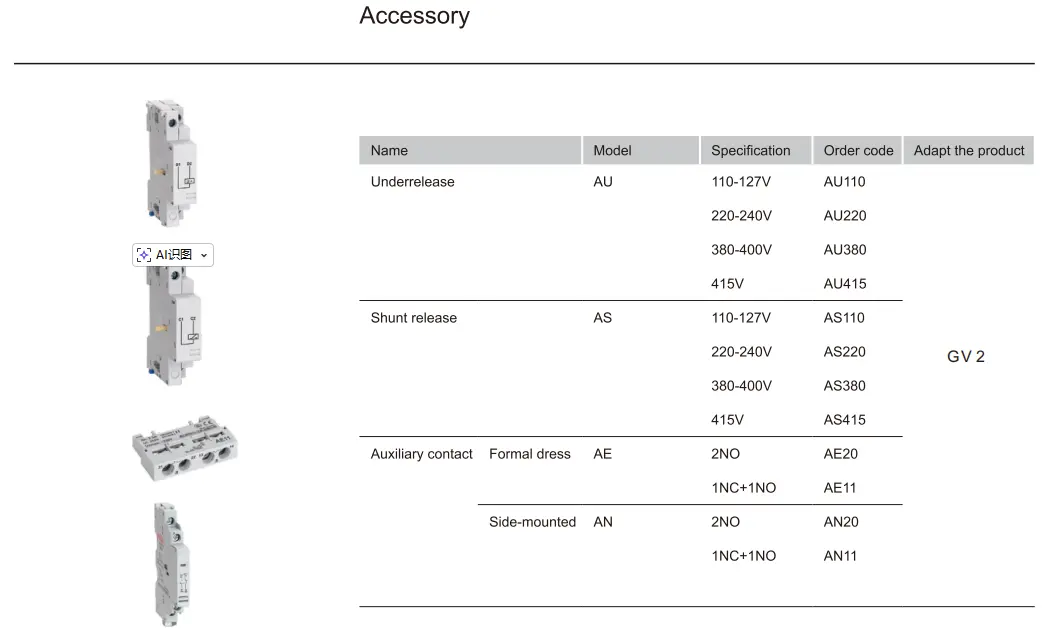

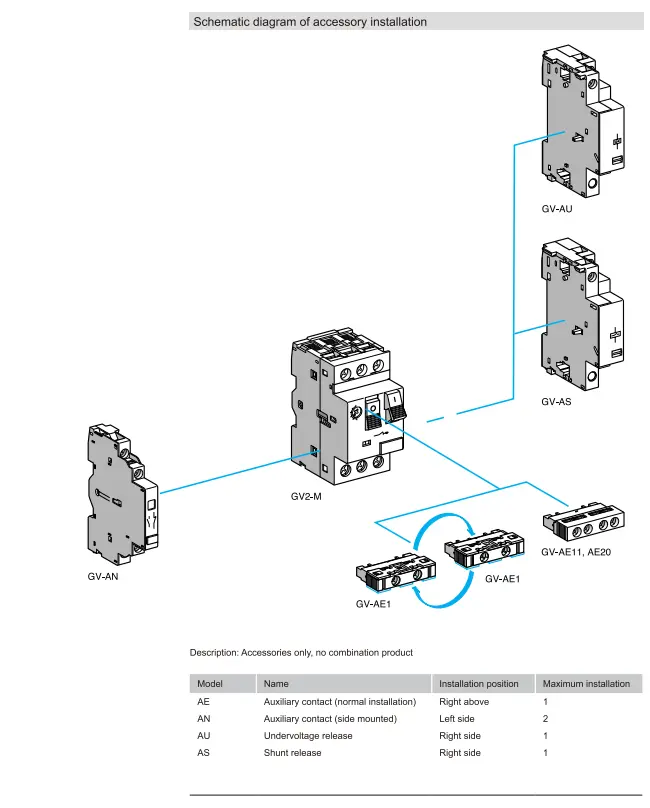

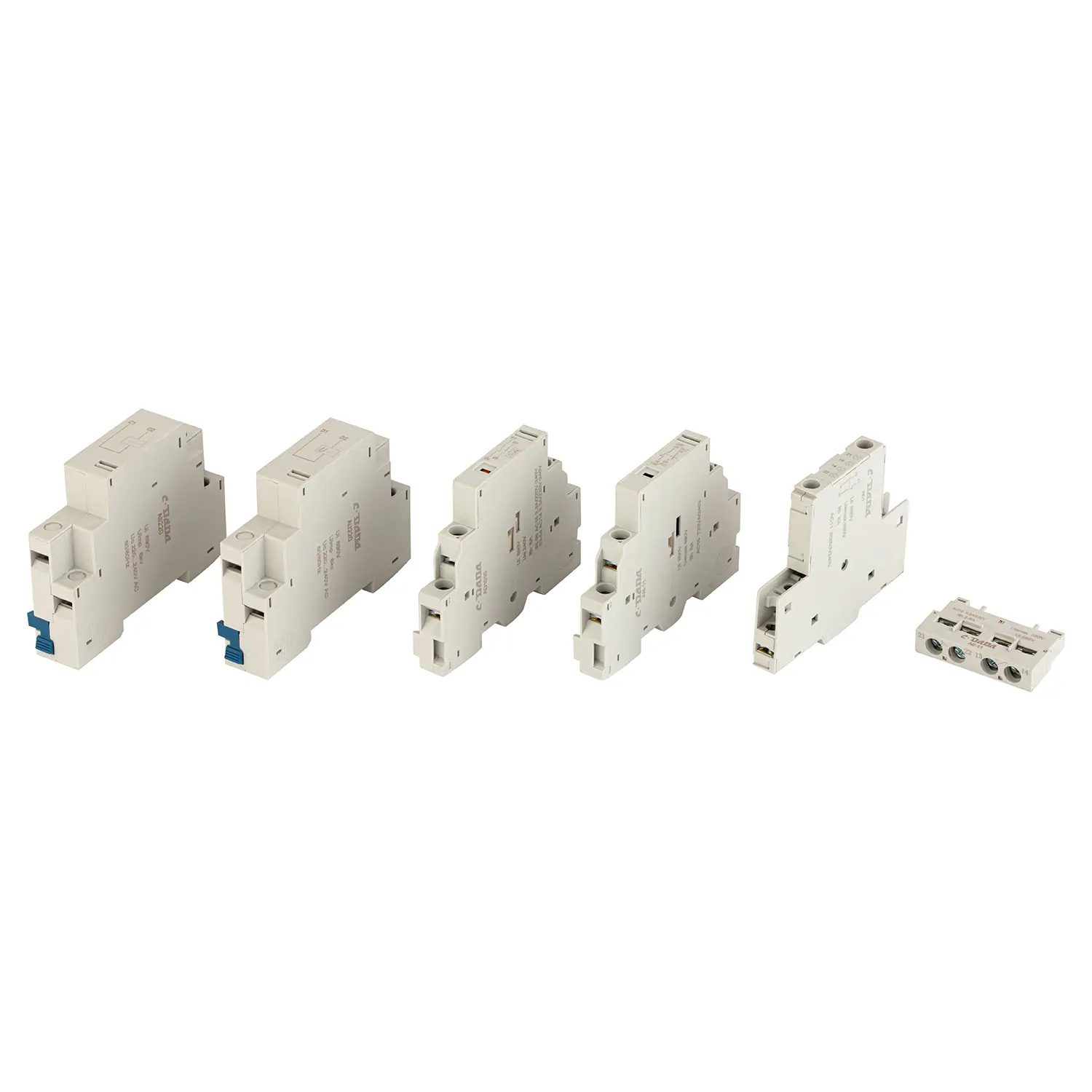

پشتیبانی از AE (کمکی جلو)، AN (کمکی جانبی)، AU (تخلیه ولتاژ کمتر)، AS (ترک شنت) - امکان سیگنال دهی از راه دور، خاموش شدن خودکار، یا یکپارچه سازی PLC.

★  انطباق جهانی

دارای گواهینامه CE با رتبه 690 ولت - مناسب برای بازارهای اروپا، آسیا، آفریقا و آمریکای لاتین.

★ سازگاری از طریق تجهیزات تولید خودکار، روش‌های عملیاتی استاندارد، بازرسی دقیق مواد ورودی، آزمایش در حین فرآیند، و آزمایش 100٪ عملکردی نهایی برای پارامترهای حیاتی تضمین می‌شود.

برنامه های کاربردی معمولی

موتورهای تک فاز: پمپ ها، درب بازکن های گاراژ، کمپرسورهای کوچک

ماشین آلات OEM: ماشین آلات بسته بندی، تجهیزات پردازش مواد غذایی

سیستم های HVAC: واحدهای فن کویل، چیلرهای کوچک

اتوماسیون ساختمان: لوازم جانبی آسانسور، کنترل های تهویه

پروژه های مقاوم سازی: جایگزینی فیوز + رله حرارتی با MPCB یکپارچه

سوالات متداول

Q1: تفاوت بین MPCB و قطع کننده مدار استاندارد چیست؟

A1: یک مدار شکن محافظ موتور (MPCB) مانند GV2 ارائه می دهد:

● حفاظت اضافه بار حرارتی قابل تنظیم (مطابق با FLC موتور)

● حفاظت از اتصال کوتاه مغناطیسی

● تشخیص تلفات فاز (در نسخه‌های ۳P)

● عملکرد جداسازی

← MCB های استاندارد فقط حفاظت در برابر اتصال کوتاه و اضافه بار ثابت را ارائه می دهند – نه برای موتور بهینه شده اند.

Q2: آیا یک GV2 2P می تواند از یک موتور 3 فاز محافظت کند؟

A2: تنها نیست. برای موتورهای 3 فاز، به سه واحد GV2 (یک واحد در هر فاز) با هم هماهنگ شده و یا از MPCB 3P نیاز دارید. با این حال، 2P GV2 برای موتورهای تک فاز یا مدارهای کنترل مناسب است.

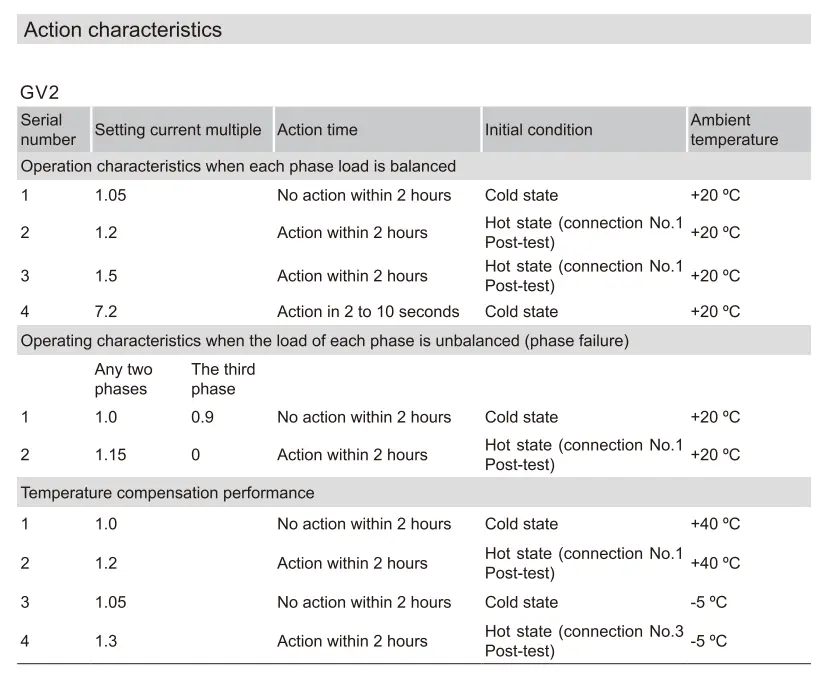

Q3: "Trip Class 10A" به چه معناست؟

A3: تعیین می کند که با چه سرعتی بریکر تحت بار اضافی حرکت می کند. کلاس 10A به این معنی است که در عرض 10 ثانیه با جریان تنظیم 7.2× حرکت می کند - ایده آل برای موتورهای استاندارد قفس سنجابی بدون گشتاور راه اندازی بالا.

Q4: آیا واقعاً دما را جبران می کند؟

A4: بله! نوار دو فلزی از نظر حرارتی جبران می‌شود، بنابراین قطع کردن آن چه در انباری با دمای 0 درجه سانتی‌گراد و چه در محفظه 50 درجه سانتی‌گراد، دقیق باقی می‌ماند.

Q5: چرا CDADA GV2 را نسبت به مارک های دیگر انتخاب کنید؟

A5: CDADA ارائه می دهد:

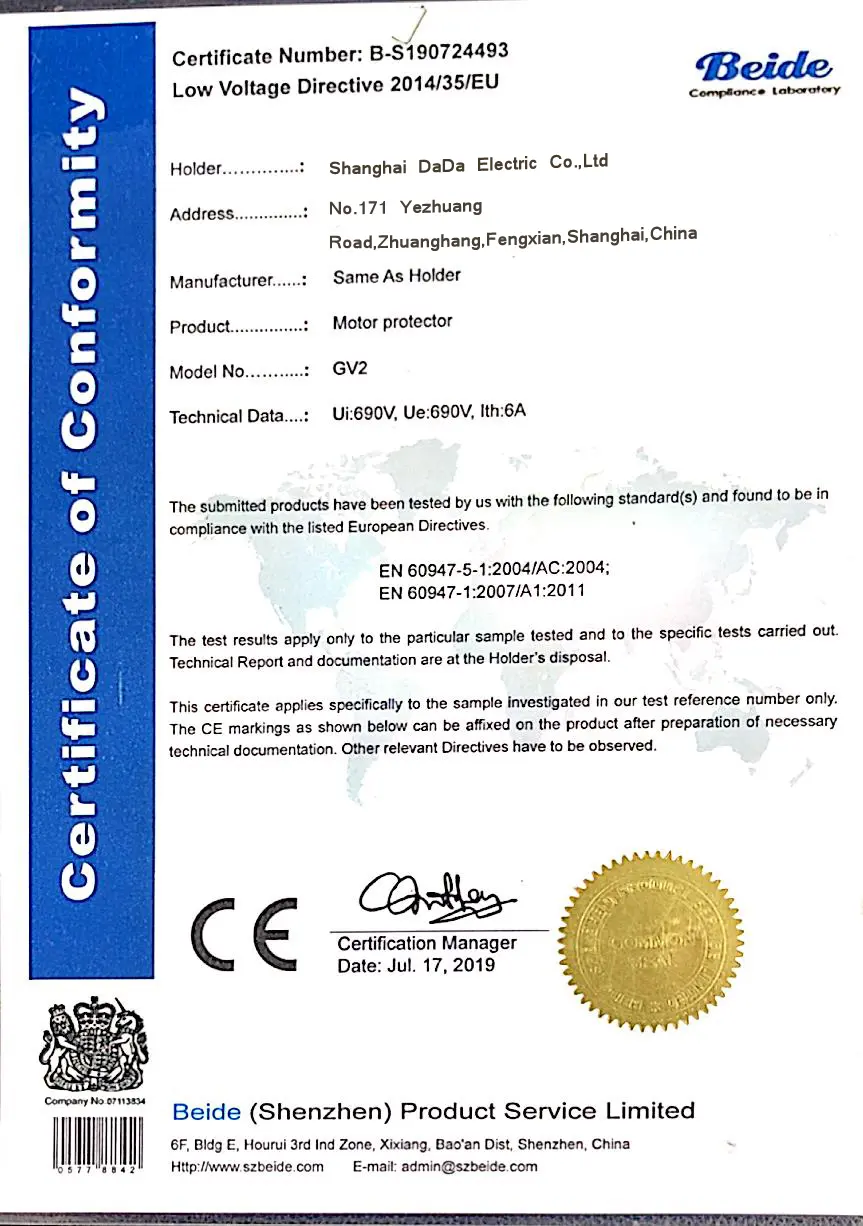

● گواهینامه CE واقعی با گزارش تست

● تولید خودکار → کیفیت ثابت و میزان نقص کم

● سازگاری کامل با لوازم جانبی (AE/AN/AU/AS)

● قیمت گذاری رقابتی برای OEM ها و توزیع کنندگان

● پشتیبانی فنی سریع و مستندات به زبان انگلیسی
