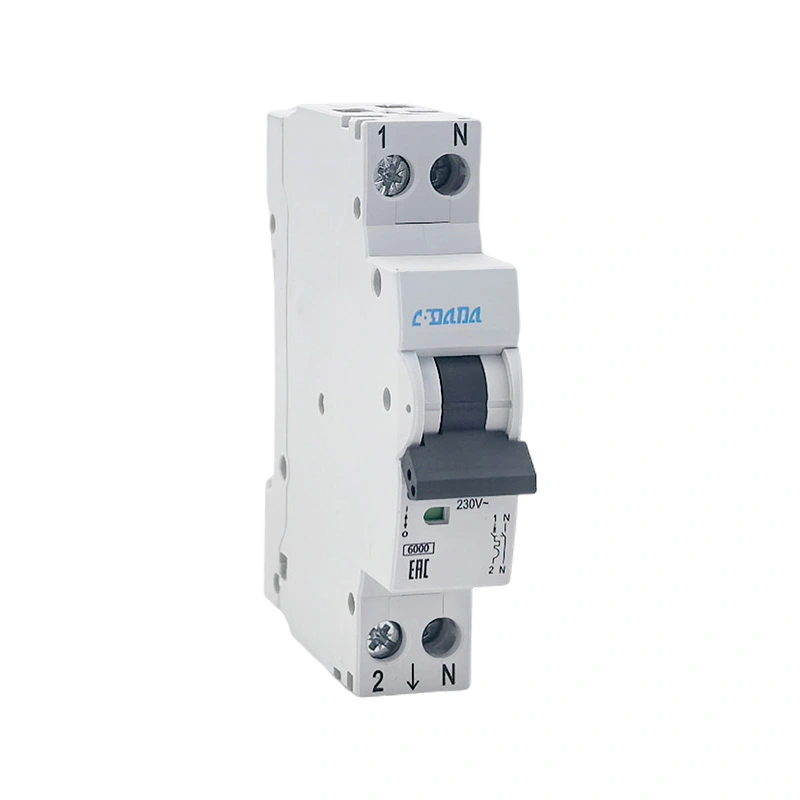

کارخانه مدار شکن مینیاتوری حرفه ای چین

طبقه بندی

تایپ کنید

محدوده فعلی

ویژگی های کلیدی

مشخصه سقوط (منحنی)

نوع B

0.5A - 63A

3-5×در سفر آنی، بارهای هجومی کم (روشنایی، گرمایش مقاومتی)

نوع C

0.5A - 125A

5-10×در سفر، هجوم متوسط ​​(موتور، کولر، لوازم کوچک)

نوع D

0.5A - 63A

10-20× در سفر، هجوم زیاد (ترانسفورماتورها، موتورهای بزرگ، تجهیزات جوشکاری)

نوع K

0.5A - 63A

8-12× در سفر، بارهای موتور تجاری/صنعتی

نوع Z

0.5A - 40A

2-3×در سفر، تجهیزات الکترونیکی حساس، حفاظت نیمه هادی

پیکربندی قطب

تک قطبی (SP)

0.5A - 63A

حفاظت فاز در مدارهای تک فاز

دو قطبی (DP)

0.5A - 63A

حفاظت فاز + خنثی، نوار سفر مشترک

سه قطبی (TP)

0.5A - 125A

حفاظت سه فاز توزیع صنعتی

چهار قطبی (4P)

0.5A - 125A

مکانیزم سه فاز + خنثی، مشترک تریپ

ظرفیت شکستن

استاندارد (S)

3kA - 6kA

تاسیسات خانگی، شبکه های سطح خطای پایین

پیشرفته (H)

10 کیلو آمپر

ساختمان های تجاری، سطوح گسل متوسط

بالا (G)

15kA - 25kA

شبکه های صنعتی، ظرفیت خطا بالا

استاندارد نصب

ریل DIN (IEC 60715)

همه رتبه بندی ها

ریل کلاه بالایی 35 میلی متری (TH35)، نصب سریع و محکم

نصب پنل

0.5A - 63A

پایه ثابت پیچ، تاسیسات قدیمی

تابع

اصل فعال سازی

پارامترهای فنی

حفاظت از اضافه بار (حرارتی)

انبساط حرارتی نوار دو فلزی

1.05× در: بدون سفر (2 ساعت)، 1.3× در: سفر ≤1 ساعت (در ≤32 آمپر)، ≤2 ساعت (در> 32 آمپر)، 1.45× بعد: سفر <1 ساعت

حفاظت در برابر اتصال کوتاه (مغناطیسی)

پیستون برقی آنی

نوع B: 3-5×In، نوع C: 5-10×In، نوع D: 10-20×In، عملکرد <20ms

تابع جداسازی

جداسازی تماس مثبت

مناسب بودن برای جداسازی بر اساس IEC 60898-1، تأیید شکاف تماس

نشانه سفر

پرچم/پنجره مکانیکی

موقعیت روشن/خاموش مشخص، مکانیسم بدون سفر مانع از بسته شدن در صورت خطا می شود

محیط نصب

برنامه خاص

مشخصات معمولی

ساختمان های مسکونی

مدارهای روشنایی، پریزهای پریز، HVAC، آبگرمکن

6A-32A نوع B/C، Icn 6kA، نصب ریل DIN

دفاتر تجاری

تابلوهای توزیع، تجهیزات کامپیوتری، مدارهای UPS

10A-63A نوع C، Icn 10kA، 4 قطبی برای 3 فاز

خرده فروشی و مهمان نوازی

روشنایی مغازه، یخچال، تجهیزات آشپزخانه

16A-40A نوع C، 10kA، سفر مشترک برای چند قطبی

تابلوهای کنترل صنعتی

ماشین ابزار، مدارهای کنترل موتور، اتوماسیون

10A-63A نوع D، 15kA، استقامت مکانیکی بالا

زیرساخت

ایستگاه های مترو، فرودگاه ها، بیمارستان ها، مراکز داده

32A-125A نوع C، 25 کیلو آمپر، کلاس محدود کننده جریان 3

انرژی های تجدید پذیر

حفاظت از رشته های خورشیدی، سیستم های باتری، اینورتر

10A-63A دارای رتبه DC (IEC 60898-2)، 250V/500V/1000V DC

دریایی و فراساحلی

توزیع کشتی، سکوهای دریایی

گرمسیری (T2)، مقاوم در برابر خوردگی، محیط 55 درجه سانتیگراد

مرحله

جزئیات فرآیند

نقاط کنترل کیفیت

قالب گیری تزریقی مسکن

ترموپلاستیک با ضربه بالا (PA66، PBT) با 30٪ الیاف شیشه، دمای مذاب 280-320 درجه سانتیگراد، فشار تزریق 800-1200 بار

تحمل ابعادی ± 0.05 میلی متر، قدرت ضربه > 7 کیلوژول بر متر مربع، شاخص ردیابی > 600 ولت، اشتعال پذیری UL 94 V-0

تماس با مهر زنی و آبکاری

کنتاکت نقره-نیکل (AgNi 90/10) یا نقره-اکسید کادمیوم، مهر زنی پیشرونده، آبکاری بشکه نقره 8-12μm

سختی HV 80-120، مقاومت تماس <100μΩ، تأیید ضخامت آبکاری XRF

تولید عناصر دو فلزی

کامپوزیت فولاد اینکونل/غیرفعال، نورد دقیق، عملیات حرارتی برای ویژگی‌های انحراف

نرخ انحراف 0.15-0.25mm/°C، کالیبراسیون در دمای مرجع 20 درجه سانتی گراد، سازگاری دسته ای ± 3%

تولید کویل مغناطیسی

سیم مسی (قطر 0.3-0.8 میلی متر)، سیم پیچی خودکار، اشباع لاک خلاء

تعداد چرخش 1±٪، مقاومت DC ± 5٪، مقاومت عایق > 100MΩ

مجموعه ناودان قوسی

صفحات اسپلیتر فولادی (0.5 میلی متر)، شبکه های قوس سرامیکی، هندسه محفظه دیونیزه کننده بهینه

تأیید شار مغناطیسی، قدرت دی الکتریک 2.5 کیلو ولت، ابعاد ± 0.02 میلی متر

یکپارچه سازی مکانیزم

سیستم شارژ فولادی فنری، مکانیزم جابجایی، جابجایی بدون سفر، فنرهای ذخیره انرژی

استقامت مکانیکی 20000 چرخه، نیروی سفر 3-8N، قابلیت اطمینان تعویض

کالیبراسیون نهایی

تست جریان زمانی خودکار در 1.05×In، 1.25×In، 5×In (یا منحنی خاص)

زمان سفر ± 20% تحمل، تأیید فوری سفر، ماندگاری علامت گذاری

جزء

مشخصات مواد

استانداردهای تامین کننده

ویژگی های کلیدی

مسکن قالبی

PA66 GF30 (پلی آمید 66، 30% الیاف شیشه) یا PBT GF30

IEC 60664-1، UL 94 V-1

شاخص ردیابی > 600 ولت، مقاومت در برابر حرارت 160 درجه سانتیگراد، قدرت ضربه > 7 کیلوژول بر متر مربع، بدون هالوژن موجود است

دستگیره عملیاتی

ترکیب PC/ABS یا PA66

ISO 527

استحکام کششی > 50 مگاپاسکال، تثبیت شده با اشعه ماوراء بنفش، رنگ ثابت

ثابت/تحرک مخاطبین

مس الکترولیتی (Cu-ETP C11000) + آبکاری AgNi 90/10 یا AgCdO

ASTM B152

رسانایی ≥100% IACS، مقاومت در برابر فرسایش قوس الکتریکی، ضد جوش

نوار دو فلزی

Inconel 718 / کامپوزیت فولاد غیر فعال (ASTM TM2) یا برنج / فولاد

ASTM B388

نرخ انحراف 0.2mm/°C، پایداری ±3% در طول 20 سال، مقاومت در برابر خزش

سیم پیچ مغناطیسی

سیم مسی لعابی (کلاس F 155 درجه سانتیگراد یا کلاس H 180 درجه سانتیگراد)

IEC 60317

ولتاژ شکست > 3 کیلو ولت، قابلیت لحیم کاری 390 درجه سانتی گراد/2 ثانیه، انعطاف پذیری

صفحات شکاف قوس

فولاد نورد سرد SPCC-SD (0.5 میلی متر) با پوشش سرامیکی

JIS G 3141

نفوذپذیری مغناطیسی > 2000، مقاومت در برابر حرارت > 1000 درجه سانتیگراد، خاموش کردن قوس

چشمه های عملیاتی

فولاد کربنی روغنی SWP-B یا فولاد ضد زنگ 301

JIS G 3522

عمر خستگی > 50000 سیکل، استحکام کششی 1800-2200MPa

پایانه ها

برنج C36000 یا مس C11000 با آبکاری قلع (5-8μm)

ASTM B16

چگالی جریان 1.0-1.2 A/mm²، مقاومت در برابر گشتاور 1.5-2.5Nm، مقاومت در برابر خوردگی

گیره نصب

فولاد فنری 65Mn یا فولاد ضد زنگ 304

GB/T 1222

نیروی گیره 50-100N، سازگاری با ریل DIN (EN 60715)

استاندارد

دامنه

رتبه بندی های قابل اجرا

IEC 60898-1

کلیدهای مدار برای عملکرد AC (خانگی و مشابه)

خط پایه جهانی برای MCBهای AC تا 125A، 415V

IEC 60898-2

کلیدهای مدار برای عملکرد AC و DC

MCB های دارای رتبه DC برای کاربردهای خورشیدی، باتری، ریلی

EN 60898-1

نسخه هماهنگ اروپایی

نشان CE، مطابقت با بازار اتحادیه اروپا

IEC 60947-2

تابلو برق کم ولتاژ - قطع کننده مدار

MCB های صنعتی > 80A، ظرفیت های شکست بالاتر

GB/T 10963.1

معادل استاندارد ملی چین

گواهینامه CCC، بازار چین

دسته تست

تست خاص

معیارهای پذیرش

علامت گذاری و مستندات

پاک نشدن علامت گذاری

دائمی پس از پاک کردن حلال، چرخه دما

یکپارچگی مکانیکی

قابلیت اطمینان پیچ ها، اتصالات، پایانه ها

بدون شل شدن پس از لرزش، مقاومت در برابر گشتاور

ایمنی

محافظت در برابر شوک الکتریکی

حداقل IP20، پایانه های ضد انگشت

خواص دی الکتریک

مقاومت در برابر فرکانس برق (2kV/1min)، ضربه (6kV)

بدون خرابی، بدون فلاش اور

افزایش دما

جریان پیوسته در 40 درجه سانتیگراد محیط

پایانه ها ≤60K، کیس ≤40K

آزمون 28 روزه

پایدار 1.13× در بارگذاری

بدون سفر، بدون تخریب

ویژگی های سفر

راستی‌آزمایی جریان زمانی متعارف

1.05×در: بدون سفر (2 ساعت)، 1.3×در/1.45×درون: سفر در محدوده

استقامت مکانیکی

20000 عملیات بدون بار

کمتر از 5% رانش پارامتر، بدون شکست

استقامت الکتریکی

4000 عملیات بارگذاری در جریان نامی

لباس تماس <50٪، ویژگی های سفر حفظ می شود

قطع اتصال کوتاه

تأیید Icn (دارای رتبه)، ICS (سرویس).

3 عملیات، قطع موفقیت آمیز، بازیابی دی الکتریک

زیست محیطی

شوک مکانیکی، ضربه، حرارت، آتش سوزی، زنگ زدگی

عملکردی پس از تهویه، بدون تخریب ایمنی

مواد

موارد بازرسی

طرح نمونه گیری

تجهیزات

گرانول های ترموپلاستیک

محتوای شیشه، ویسکوزیته، رطوبت، رنگ

در هر دسته، تأیید COA

شاخص جریان مذاب، تحلیلگر رطوبت، اسپکتروفتومتر

سیم مسی (تماس ها)

خلوص ≥99.9٪، هدایت، بازپخت

AQL 0.65

طیف سنج، رسانایی سنج

محلول آبکاری نقره

غلظت فلز، pH، ناخالصی ها

نظارت روزانه

طیف سنج جذب اتمی

نوار دو فلزی

نرخ انحراف، مقاومت، پایداری

در هر دسته، آزمایش نمونه

کوره حرارتی، اندازه گیری انحراف

سیم میناکاری شده

قطر، ضخامت عایق، ولتاژ شکست

AQL 1.0

میکرومتر، تستر دی الکتریک

فولاد فنری

استحکام کششی، مقاومت در برابر خستگی، شکل گیری

در هر دسته

دستگاه کشش، تستر خستگی

ایستگاه

پارامترهای کنترل

فرکانس

روش

قالب گیری تزریقی

دما 280-320 درجه سانتی گراد، فشار 800-1200 بار، زمان چرخه

هر چرخه

نظارت اسکادا، نمودارهای SPC

مهر زنی تماس

ابعاد ± 0.02 میلی متر، سوراخ <0.01 میلی متر، ضخامت آبکاری

هر 30 دقیقه

مقایسه کننده نوری، تحلیلگر XRF

کالیبراسیون دو فلزی

انحراف در دمای مرجع، تست خزش

هر 100 واحد

ایستگاه کالیبراسیون خودکار

سیم پیچ سیم پیچ

تعداد چرخش، کنترل کشش، یکنواختی لایه

هر واحد

دستگاه سیم پیچ اتوماتیک با بازخورد

مونتاژ مکانیزم

تغییر نیرو، عملکرد بدون سفر، فاصله تماس

هر واحد

نیرو سنج، میز تست خودکار

مونتاژ نهایی

علامت گذاری گشتاور، تراز تماس، عملکرد دسته

هر واحد

سیستم بینایی، تستر عملکردی

مورد آزمایشی

استاندارد

اندازه نمونه

ولتاژ مقاومت دی الکتریک

2 کیلو ولت AC/1 دقیقه

100%

مقاومت عایق

> 100MΩ @ 500V DC

100%

مقاومت تماسی

<100μΩ در هر قطب

100%

ویژگی های تردد

1.05×In (بدون سفر)، 1.3×In (سفر)، 5×In (فوری)

100%

عملیات مکانیکی

5 چرخه ON-OFF، تأیید بدون سفر

100%

فاصله بین مخاطبین باز

≥3 میلی متر (بر اساس IEC 60898-1)

100%

بازرسی بصری و ابعادی

عیوب صفر در ابعاد بحرانی

100%

علامت گذاری ماندگاری

پاک کردن حلال، تست سایش

AQL 1.0

یکپارچگی بسته بندی

تست قطره، ارتعاش (ISTA 3A)، برچسب زدن

در هر لات

دسته تجهیزات

مشخصات ماشین

تابع

ظرفیت

قالب گیری تزریقی

پرس تزریق ترموپلاستیک 120 تنی (Arburg/Engel) با هندلینگ رباتیک

محفظه MCB، پوشش، تولید محفظه قوسی

5000 مسکن در روز

مهر زنی پیشرونده

پرس پرسرعت 60 تنی (Bruderer/Yamada Dobby) با محافظ قالب

مهر زنی تماس، شکل دهی ترمینال

30000 مخاطب در روز

درمان سطحی

خط آبکاری بشکه اتوماتیک (نقره، قلع)

ضخامت آبکاری تماس 8-12μm

5000 کیلوگرم در روز

مونتاژ

مونتاژ با سرعت بالا

مونتاژ مکانیسم، کالیبراسیون، تست

3000 واحد در روز در هر خط

تجهیزات تست

مجموعه تست تزریق اولیه خودکار (3-125A، ظرفیت خطا 10000A)

تأیید منحنی زمان-جریان

500 واحد در ساعت

تستر استقامت مکانیکی (20000 سیکل، IEC 60898-1 بند 9.11)

تست زندگی، نظارت بر سایش

200 واحد به صورت همزمان

محفظه تست EMC (برای لوازم جانبی الکترونیکی)

تست ایمنی/انتشار

100 واحد در روز

دسته بندی محصول

ظرفیت ماهانه

زمان سرب استاندارد

قابلیت سفارش فوری

استاندارد MCB (0.5A-63A، SP/DP)

1,000,000 واحد

3-4 هفته

3 روز (اجزای سهام)

MCB صنعتی (80A-125A، TP/4P)

200000 واحد

3-4 هفته

5 روز

DC MCB (IEC 60898-2)

100000 واحد

3-4 هفته

5 روز

تنظیمات سفارشی (منحنی های خاص، لوازم جانبی)

مبنای پروژه

4-6 هفته

2 هفته

بخش

پرسنل

تخصص

مسئولیت ها

مهندسی تحقیق و توسعه

5 مهندس

حفاظت در برابر ولتاژ پایین، علم مواد، طراحی الکترومغناطیسی، اتوماسیون

توسعه محصول جدید (منحنی های B/C/D/K/Z)، سفارشی سازی، نمونه کارها ثبت اختراع (30+ پتنت)

مهندسی فرآیند

18 مهندس

قالب گیری تزریقی، مهر زنی دقیق، آبکاری، تولید ناب

بهینه سازی خط تولید، مستندات SOP، بهبود بازده (بیش از 99%)، یکپارچه سازی اتوماسیون

تست و اعتبارسنجی

12 مهندس

تست با حجم بالا، شبیه سازی محیطی، مهندسی قابلیت اطمینان

هماهنگی تست نوع، اتوماسیون تست معمول، تجزیه و تحلیل شکست، مدیریت صدور گواهینامه

تضمین کیفیت

30 تکنسین

ISO 9001، IATF 16949، کنترل فرآیند آماری (SPC)، اندازه‌شناسی

ممیزی تامین کننده، ممیزی فرآیند، مدیریت اقدامات اصلاحی، آزمایشگاه کالیبراسیون

مهندسی کاربرد

8 مهندس

طراحی برق مسکونی/تجاری، هماهنگی انتخابی، پشتیبانی میدانی

پشتیبانی فنی مشتری، طراحی تابلو توزیع، برنامه های آموزشی

گواهینامه

ارگان صادر کننده

دامنه

اعتبار

ISO 9001:2015

TÜV SÜD / SGS / Bureau Veritas

سیستم مدیریت کیفیت

نظارت سالانه

تست نوع IEC 60898-1

اینترتک

ایمنی و عملکرد محصول

هر سری محصول

علامت گذاری CE

سازمان اطلاع رسانی

دسترسی به بازار اتحادیه اروپا

وابسته به طراحی

CCC (چین)

CQC

گواهینامه اجباری چینی

اعتبار 5 ساله

طرح CB

IECEE

گواهینامه بین المللی

هر سری محصول

SEMKO (سوئد)

اینترتک

تاییدیه ایمنی بازار شمال اروپا

هر سری محصول
