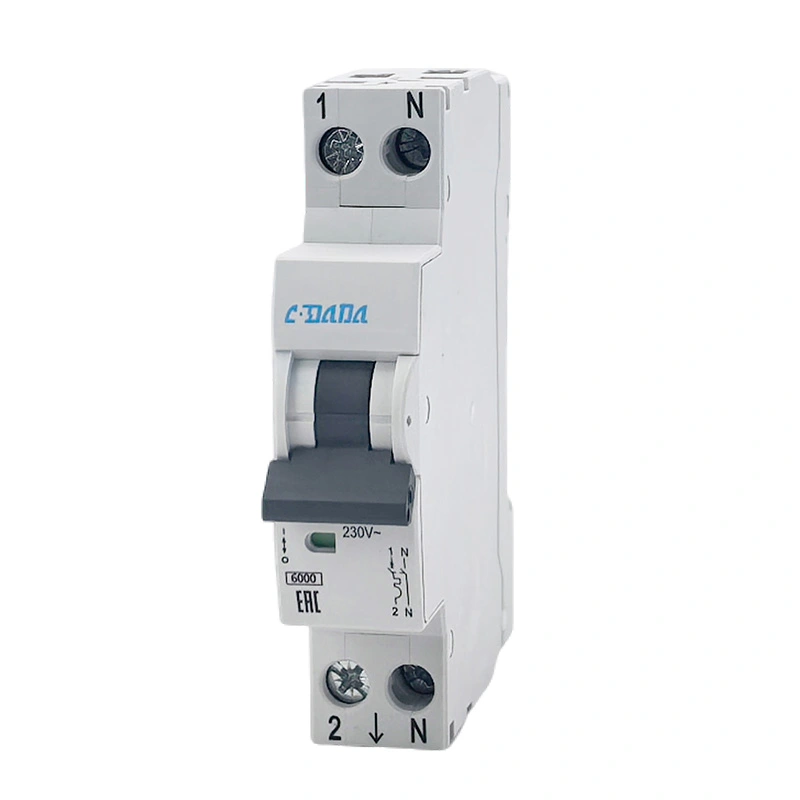

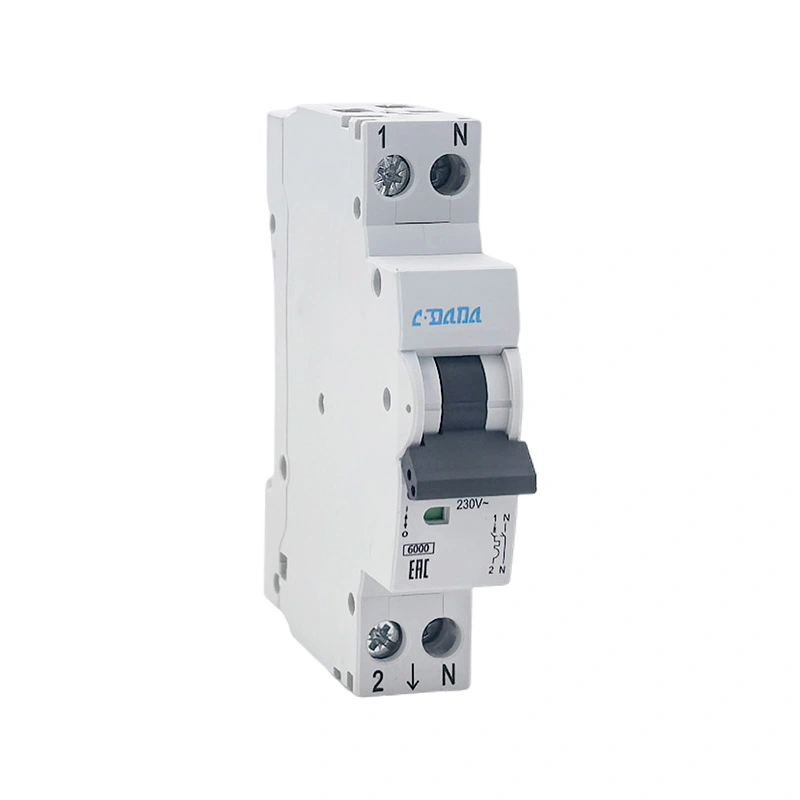

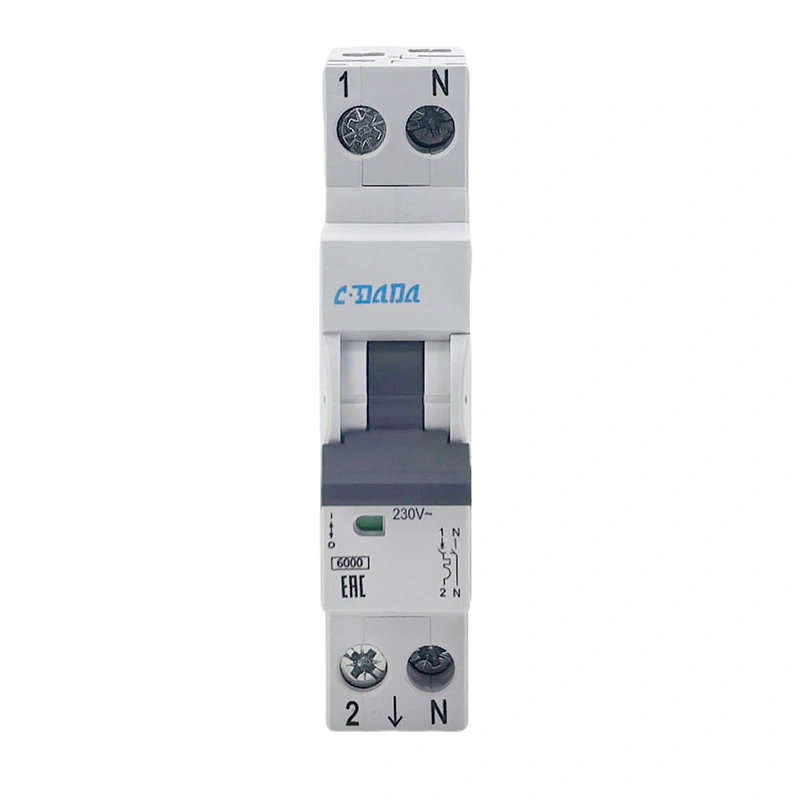

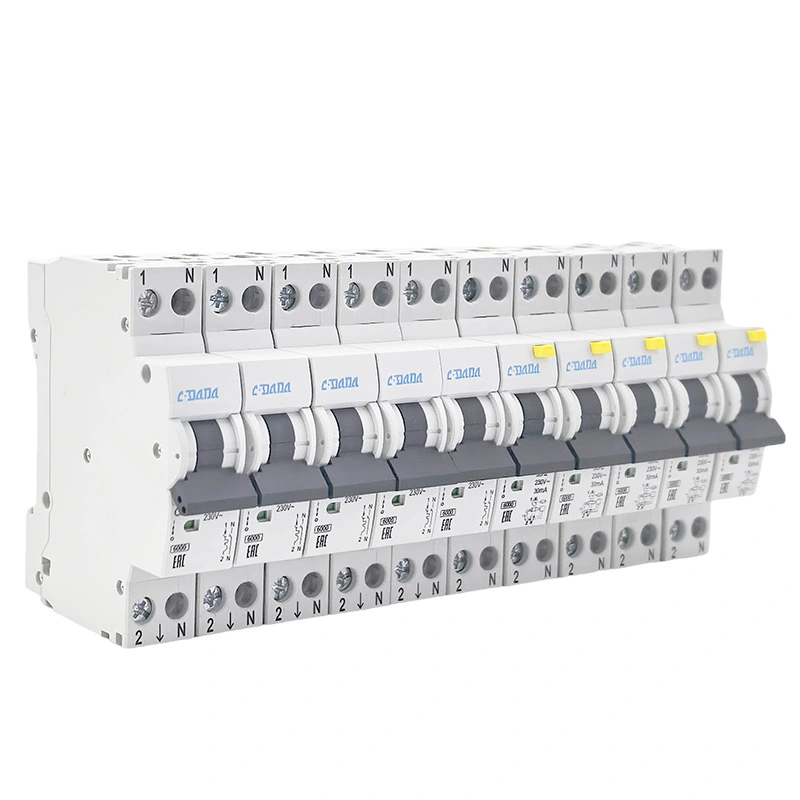

مدار شکن مینیاتوری DPN 6KA
Model:DAB7N
مدار شکن مینیاتوری CDADA DPN 6KA برای خرید انبوه، یک قطع کننده مدار مینیاتوری 1P+N با کیفیت بالا و مطابق با IEC60898-1 برای حفاظت از مدارهای خانگی و تجاری ایمن است. از طراحی نقطه شکست دوگانه و خاموش شدن حرارتی مغناطیسی پایدار استفاده می کند، نصب آن بر روی ریل DIN آسان است و نگهداری آن ساده است. این ساختار قابل اعتماد را با عمر طولانی ترکیب می کند و منبع تغذیه ایمن را برای سیستم های مختلف برق ولتاژ پایین تضمین می کند.
مدار شکن مینیاتوری CDADA DAB7N DPN 6KA یک مدار شکن مینیاتوری حرفه ای 1P+N است که به طور مستقل توسط Shanghai DADA Electric، سازنده قابل اعتماد با بیش از 40 سال تجربه، توسعه یافته است. با ظرفیت شکست بالا 6 کیلو آمپر، عملکرد همزمان، و طراحی قطب N "اول بساز، بعدا شکستن"، به طور موثر عملکرد خاموش کردن قوس را بهبود می بخشد و از مدارها و تجهیزات ایمن محافظت می کند. به طور گسترده در جعبه های توزیع، دکوراسیون خانه، برق تجاری و مدارهای روشنایی استفاده می شود، اولین انتخاب برای خریداران جهانی، توزیع کنندگان و مشتریان OEM است.

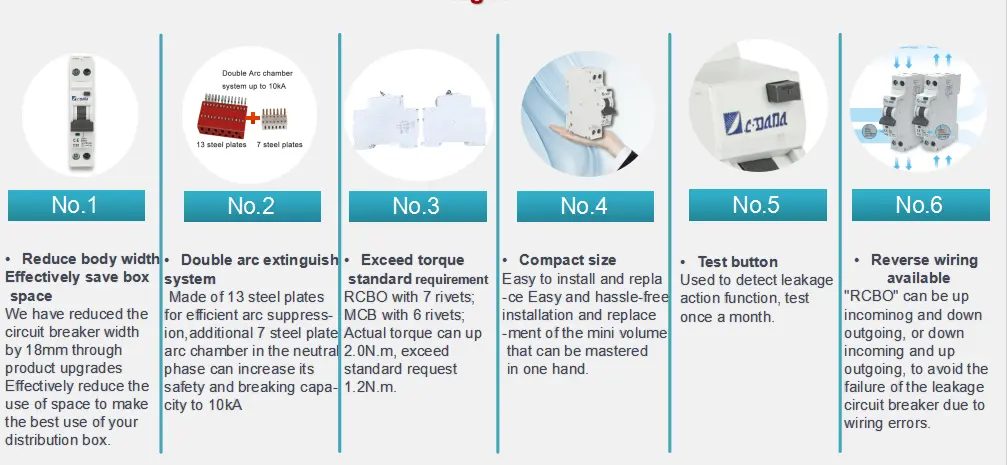

مزایای MCB DPN 6KA چیست؟
★ ساختار DPN 1P+N، نقاط شکست دوگانه، ایمن تر و قابل اطمینان تر
★ قطب N ابتدا می سازد و بعداً می شکند، ظرفیت شکستن قوس را افزایش می دهد
★ ظرفیت شکست واقعی 6 کیلو آمپر، حفاظت از اتصال کوتاه قوی
★ عرض جمع و جور 17.8 میلی متر، باعث صرفه جویی در فضای کابینت می شود
★ منحنی های قطع B/C برای بارهای مختلف در دسترس است
★ درجه حفاظت IP20، ایمن برای لمس
★ محدوده سیم کشی گسترده: کابل انعطاف پذیر 1-25 میلی متر مربع
★ نصب ریل DIN، نصب سریع و پایدار
★ مقاومت در برابر درجه حرارت بالا و پایین: -25℃~+50℃
★ عمر مکانیکی طولانی تا 20000 بار
برنامه های کاربردی
مدار شکن مینیاتوری CDADA DPN 6KA به طور گسترده در موارد زیر استفاده می شود:
★ ساختمان های مسکونی، آپارتمان ها، ویلاها، دکوراسیون منزل
★ دفاتر، مغازه ها، هتل ها، مدارس، بیمارستان ها
★ مدارهای روشنایی، پریزهای برق، تجهیزات برق کوچک
★ لوازم خانگی: آبگرمکن، کولر، بخاری برقی
★ بازسازی مدار قدیمی و ارتقاء جعبه توزیع
★ سیستم های توزیع برق کم ولتاژ تجاری و عمرانی
جدول پارامترهای فنی
| مورد | مشخصات |
| مدل | DAB7N-40 |
| نام محصول | MCB DPN 6KA |
| استاندارد | IEC60898-1 |
| لهستانی ها | 1P+N (2P) |
| ظرفیت شکستن | 6 کیلو آمپر |
| جریان رتبه بندی شده | 6A,16A,20A,25A,32A,40A |
| ولتاژ نامی | AC 220/230/240V |
| فرکانس | 50/60 هرتز |
| منحنی پرتاب | B/C |
| ولتاژ عایق | 500 ولت |
| ولتاژ ضربه ای | 4 کیلو ولت |
| مدرک حفاظتی | IP20 |
| زندگی مکانیکی | 20000 بار |
| زندگی الکتریکی | 6000 بار |
| گشتاور ترمینال | 1.5N·m |
| ظرفیت سیم کشی | 1-25 میلی متر مربع |
| دمای عملیاتی | -25℃ ~ +50℃ |
| ابعاد | 82.5×73.2×17.8 میلیمتر |
ابعاد طرح
★ طول: 82.5 میلی متر
★ ارتفاع: 73.2 میلی متر
★ عرض: 17.8 میلی متر (عرض استاندارد 1 ماژول)

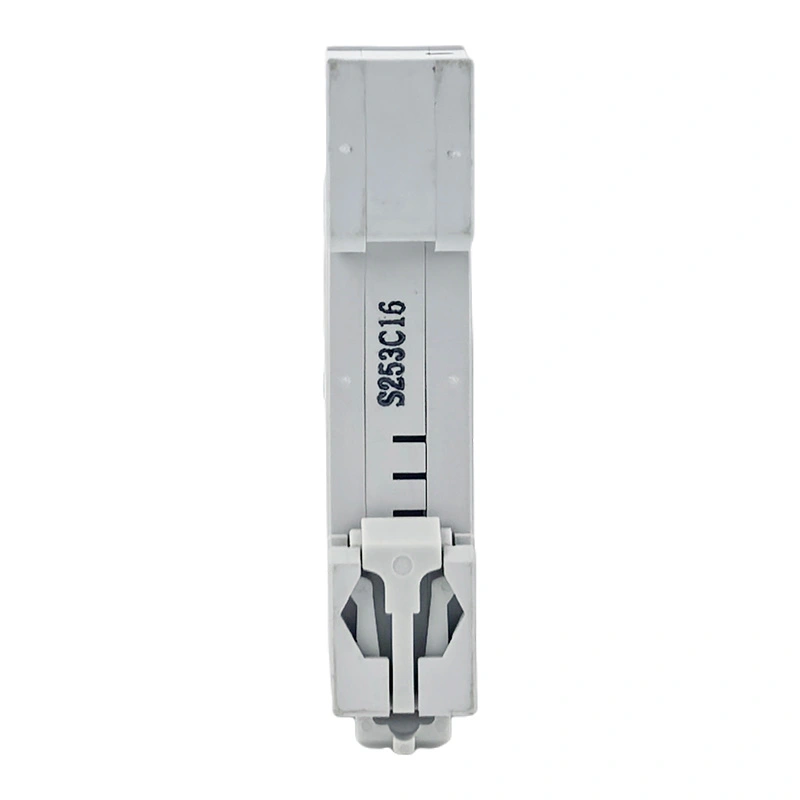

★ نصب: ریل DIN 35mm
★ سیم کشی: مناسب برای کابل انعطاف پذیر/سخت 1 تا 25 میلی متر مربع
★ ضخامت شینه: 0.8–2mm
موارد تست استاندارد
★ 1.13 در تست بدون ترک (≥1 ساعت)
★ 1.45 در تست ترک (<1 ساعت)
★ 2.55 در تست عمل اضافه بار
★ تست ترک آنی مغناطیسی (3 اینچ/5 اینچ برای منحنی B/C)
★ تست ولتاژ مقاومت دی الکتریک
★ تست افزایش دما
★ تست ظرفیت قطع اتصال کوتاه (6 کیلو آمپر)
★ آزمون عمر مکانیکی و الکتریکی
★ تست عملیات دمای بالا و پایین

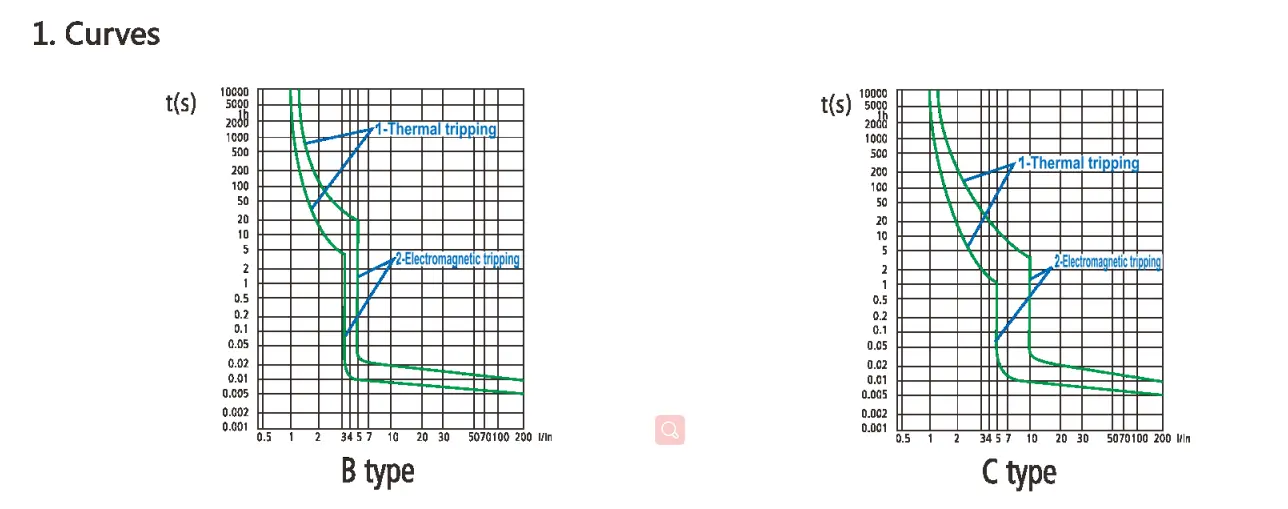

منحنی های مشخصه ترک
IEC 60898-1
رهاسازی مغناطیسی
هنگامی که یک اتصال کوتاه رخ می دهد، خاموش شدن آنی توسط یک آهنربا با یک هسته آهنی حاصل می شود. طبق استاندارد IEC60898 این محصول را می توان به سه نوع B، C و D تقسیم کرد.
|
|
جریان تست | زمان سفر | برنامه های کاربردی |
| منحنی B | 3ln 5ln |
0.1 |
نوع B فقط برای بارهای فعال قابل استفاده است: - بخاری برقی - آبگرمکن - کوره برقی |
| منحنی C | 5 در 10ln |
0.1 |
نوع C برای بارهای معمولی مناسب است: -لامپ -پریز برق -موتور برق کوچک |
رهاسازی حرارتی
● هنگامی که اضافه بار در مدار رخ می دهد، نوار دو فلزی مدار شکن به دلیل گرما خم می شود و باعث قطع شدن کنتاکت ها و در نتیجه قطع حرارتی می شود.
● استاندارد IEC محدوده زمانی قطع را برای جریان های اضافه بار مختلف تعریف می کند.
●دمای محیط آزمایش مرجع 30 درجه سانتی گراد است.
| جریان تست | زمان سفر |
| 1.13ln | t z 1h (در ≦ 63A) |
| 1.45ln | t<1 ساعت (در ≦ 63A) |
| 2.55ln | 1s<1h<60s(In≤32A)1s |

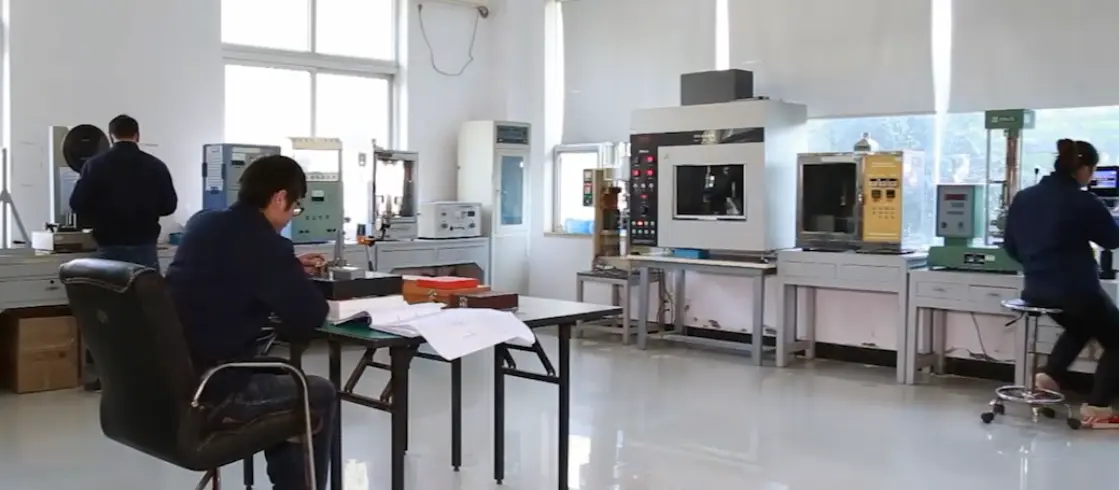

فرآیند کنترل کیفیت
1. بازرسی ورودی و تأیید گواهینامه مواد خام
2. قالب گیری تزریق خودکار و مهر زنی دقیق فلز
3. مونتاژ و کالیبراسیون محصول نیمه تمام
4. 100٪ کامل تست مشخصه ترک
5. مقاومت در برابر ولتاژ و تست عملکرد عایق
6. تست پیری در دمای بالا و پایین
7. بازرسی ظاهر، ابعاد و آرم
8. بسته بندی نهایی و بازرسی حمل و نقل
بسته بندی و حمل و نقل
★ کارتن صادرات استاندارد با آستر ضد ضربه
★ جعبه گروه بسته بندی شده برای جلوگیری از خراش
★ برچسب پاک: مدل، جریان، قطب، مقدار، صدور گواهینامه
★ مناسب برای حمل و نقل دریایی، هوایی و زمینی
★ بسته بندی OEM، آرم و برچسب سفارشی را پشتیبانی کنید
موارد موفقیت مشتری
CDADA MCB DPN 6KA به بیش از 50 کشور و منطقه صادر شده است:
★ عرضه فله بلند مدت برای توزیع کنندگان اروپایی و آسیایی
★ پروژه های نوسازی مدار خانگی در خاورمیانه و آفریقا
★ همکاری OEM با مارک های معروف بین المللی برق
★ پشتیبانی از توزیع برق برای توسعه دهندگان املاک و مستغلات
★ سفارشات پایدار از پیمانکاران برق و یکپارچه سازهای سیستم
چرا DADA Electric را انتخاب کنید؟
★ 40+ سال تجربه حرفه ای در تحقیق و توسعه و تولید قطع کننده مدار
★ 90٪ اجزای اصلی تولید شده در خانه، کنترل کیفیت پایدار
★ گواهی ISO9001، مطابقت کامل با استانداردهای بین المللی
★ گواهینامه های کامل: CE، CB، CCC، و غیره.
★ ظرفیت تولید بزرگ، تحویل سریع برای سفارشات عمده
★ پشتیبانی فنی حرفه ای و خدمات پس از فروش
★ سفارشی سازی OEM و ODM را بپذیرید تا نیازهای بازار را برآورده کنید
★ سیستم تدارکات جهانی، تحویل ایمن و به موقع
