چه چیزی مدار شکن مینیاتوری 125 15KA را برای حفاظت در برابر جریان بالا مناسب می کند؟

A مدار شکن مینیاتوری 125 15KAبرای سیستم های الکتریکی که هم به ظرفیت جریان بالا و هم به حفاظت اتصال کوتاه قابل اعتماد نیاز دارند طراحی شده است. برخلاف MCB های معمولی با رتبه پایین، یک دستگاه 125A با ظرفیت شکست بالا می تواند کاربردهای توزیع تقاضا را که در آن جریان های خطا ممکن است به طور قابل توجهی بیشتر باشد را برطرف کند. این مقاله توضیح می‌دهد که یک 125 15KA MCB چگونه کار می‌کند، مشخصات کلیدی آن به چه معناست، کجا می‌توان از آن استفاده کرد، چگونه آن را به درستی انتخاب و نصب کرد، و تیم‌های خرید باید قبل از ثبت سفارش بررسی کنند. همچنین ویژگی های طراحی عملی سری DAB7-125 از شرکت Shanghai DaDa Electric، شامل حفاظت حرارتی مغناطیسی، طراحی محدود کننده جریان، پایانه های کابل بزرگ و ظرفیت شکست 15 کیلو آمپر را بررسی می کند.

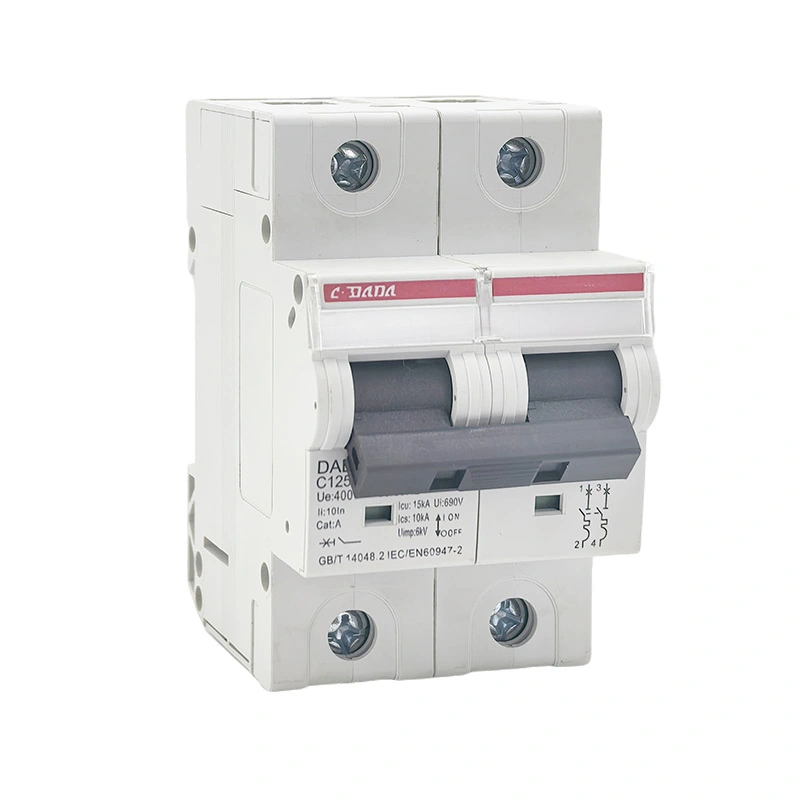

مدار شکن مینیاتوری 125 15KA چیست؟

مدار شکن مینیاتوری 125 15KA یک وسیله حفاظتی با جریان بالا است که برای قطع کردن مدارهای الکتریکی در هنگام وقوع شرایط جریان غیرعادی طراحی شده است. در نام محصول، "125" به طور کلی جریان نامی تا 125A را مشخص می کند، در حالی که "15KA" به ظرفیت قطع اتصال کوتاه 15 کیلو آمپر تحت شرایط و استاندارد تست قابل اجرا اشاره دارد.

این دو عدد مشخصات الکتریکی متفاوتی را توصیف می کنند. درجه بندی 125A مربوط به جریانی است که شکن برای حمل در شرایط عملیاتی مشخص طراحی شده است. رقم 15 کیلو آمپری مربوط به سطح جریان اتصال کوتاه احتمالی است که بریکر می تواند در شرایط مشخص شده به طور ایمن قطع کند.

این تمایز زمانی مهم است که مهندسان کلیدهای مدار را با هم مقایسه می کنند. جریان نامی بالاتر به طور خودکار به معنای ظرفیت قطع اتصال کوتاه بالاتر نیست. هر دو مقدار باید در برابر مشخصات الکتریکی نصب ارزیابی شوند.

سری DAB7-125 از شانگهای DaDa Electric Co., Ltd. برای کاربردهای صنعتی و تجاری توزیع برق توسعه یافته است. اطلاعات محصول منتشر شده آن حداکثر جریان نامی 125 آمپر و گزینه های ظرفیت شکست بالا شامل 15 کیلو آمپر را مشخص می کند. سازنده همچنین حفاظت حرارتی مغناطیسی و طراحی محدود کننده جریان را مشخص می کند.

چرا 125A و 15KA مهم است؟

سیستم های توزیع برق می توانند حاوی انرژی خطای قابل توجهی باشند، به ویژه نزدیک به ترانسفورماتورها، تابلوهای توزیع، ماشین آلات صنعتی و بارهای قدرت بزرگ. اگر یک وسیله حفاظتی در معرض جریان خطا بالاتر از قابلیت وقفه مشخص شده قرار گیرد، عواقب آن می تواند شامل آسیب به تجهیزات، قوس زیاد و خطرات ایمنی جدی باشد.

ظرفیت شکست 15 کیلو آمپری حاشیه وقفه بالاتری نسبت به بسیاری از MCB های استاندارد با ظرفیت شکست پایین فراهم می کند. با این حال، مناسب بودن واقعی به جریان اتصال کوتاه احتمالی در محل نصب و الزامات استاندارد الکتریکی قابل اجرا بستگی دارد.

بنابراین هنگام طراحی یک سیستم توزیع، قطع کننده باید از محاسبات بار واقعی، رتبه بندی هادی، محاسبه جریان خطا، ولتاژ، فرکانس، پیکربندی قطب و الزامات هماهنگی انتخاب شود تا از رتبه بندی فعلی به تنهایی.

مکانیسم حفاظت چگونه کار می کند؟

یک MCB مدرن به طور کلی دو اصل اولیه را با هم ترکیب می کند: حفاظت حرارتی و حفاظت مغناطیسی. این دو مکانیسم به انواع مختلفی از رویدادهای اضافه جریان می پردازند.

اطلاعات محصول DAB7-125 یک عملکرد سفر حرارتی و مغناطیسی، یک مکانیسم بدون سفر، و یک طراحی محدود کننده جریان را توصیف می کند. این ویژگی‌ها به‌ویژه به برنامه‌هایی مربوط می‌شوند که در آن دستگاه محافظ باید به طور مداوم هم به اضافه بارهای طولانی مدت و هم به خطاهای جریان بالا پاسخ دهد.

کدام ویژگی عملکرد عملی را بهبود می بخشد؟

تجهیزات حفاظت الکتریکی تنها با رتبه بندی فعلی آن ارزیابی نمی شود. ساختار مکانیکی، طراحی ترمینال، مواد تماس، روش نصب و ترتیبات کنترل قوس داخلی همگی می توانند بر قابلیت استفاده عملی تأثیر بگذارند.

• ظرفیت شکستن بالا:مشخصات 15 کیلو آمپری قابلیت قطع اتصال کوتاه بالاتری نسبت به بسیاری از MCB های معمولی با ظرفیت شکست کم فراهم می کند.
• پایانه های کابلی بزرگ:سری DAB7-125 با پایانه های بزرگ مناسب برای هادی های مسی و آلومینیومی تا 35 میلی متر مربع بر اساس اطلاعات منتشر شده سازنده طراحی شده است.
• مکانیسم بدون سفر:بریکر می تواند عملکرد محافظتی خود را حتی زمانی که مکانیسم عملیاتی در موقعیت ON قرار دارد حفظ کند.
• نشانه تماس مثبت:یک نشانه واضح از وضعیت تماس می تواند بازرسی و نگهداری را آسان تر کند.
• عملیات حرارتی مغناطیسی:شرایط مختلف اضافه جریان را می توان از طریق مکانیسم های سفر تکمیلی برطرف کرد.
• نصب ریل DIN:نصب مدولار نصب را در تجهیزات توزیع سازگار ساده می کند.
• محفظه ضد شعله:اطلاعات منتشر شده DAB7-125 یک ماده محفظه ضد شعله PA66 را مشخص می کند.

این جزئیات برای توزیع‌کنندگان و یکپارچه‌کننده‌های سیستم مهم است، زیرا راندمان نصب و سرویس‌پذیری می‌تواند بر تجربه عملیاتی کل تأثیر بگذارد، نه فقط بر قیمت خرید اولیه.

کجا می توان از 125 15KA MCB استفاده کرد؟

یک MCB با ظرفیت شکست بالا 125 آمپر را می توان برای سیستم های توزیع الکتریکی در نظر گرفت که در آن جریان مدار و سطح خطا در محدوده عملیاتی مشخص شده دستگاه قرار می گیرد. محیط‌های کاربردی معمولی می‌تواند شامل تأسیسات صنعتی، ساختمان‌های تجاری، پانل‌های توزیع تجهیزات و سایر مدارهای با جریان بالاتر باشد.

مناسب بودن برنامه همیشه باید در مقابل طراحی کامل برق تایید شود. ولتاژ، فرکانس، جریان خطای احتمالی، اندازه هادی، دمای محیط، پیکربندی قطب و قوانین نصب قابل اجرا می تواند انتخاب قطع کننده مناسب را تغییر دهد.

مشخصات کلیدی برای بررسی

خریداران اغلب روی "125A" و "15kA" تمرکز می کنند زیرا درک آنها آسان است. با این حال، تدارکات حرفه ای نیاز به بررسی مشخصات گسترده تری دارد.

به عنوان مثال، IEC 60947-2 و IEC/EN 60898-1 از طبقه بندی ها و چارچوب های تست متفاوتی برای قطع کننده های مدار استفاده می کنند. بنابراین، داده‌های منتشر شده سازنده بسته به استاندارد و دسته محصول، می‌تواند شامل اصطلاحات Icu و Icn باشد. خریدار باید بررسی کند که دقیقاً کدام رتبه در ولتاژ و شرایط عملیاتی نصب مورد نظر اعمال می شود.

نحوه انتخاب پیکربندی مناسب

انتخاب مدار شکن مینیاتوری 125 15KA باید با سیستم الکتریکی شروع شود تا کاتالوگ محصول. یک فرآیند انتخاب ساده می تواند خطر عدم تطابق قطع کننده با مدار را کاهش دهد.

1. جریان طراحی را تعیین کنید.جریان بار مستمر و متناوب مورد انتظار را محاسبه کنید.
2. رتبه هادی را بررسی کنید.دستگاه محافظ باید با جریان مجاز کابل در شرایط نصب واقعی هماهنگ شود.
3. جریان اتصال کوتاه آینده نگر را تعیین کنید.ظرفیت شکست انتخاب شده باید برای سطح خطا در نقطه نصب کافی باشد.
4. ولتاژ و فرکانس را تأیید کنید.اطمینان حاصل کنید که بریکر برای سیستم الکتریکی درجه بندی شده است.
5. آرایش قطب را انتخاب کنید.الزامات هادی فاز و خنثی را در نظر بگیرید.
6. بررسی ویژگی های سفرمنحنی سفر باید برای بار متصل و شرایط هجوم مورد انتظار مناسب باشد.
7. استانداردها و گواهینامه ها را تأیید کنید.الزامات بازار هدف، مشخصات پروژه و مقررات محلی برق را بررسی کنید.
8. بررسی سازگاری فیزیکیابعاد، اندازه ترمینال، سازگاری با ریل DIN و فاصله پانل را تأیید کنید.

ملاحظات نصب و نگهداری

نصب صحیح برای هر وسیله حفاظتی با جریان بالا ضروری است. حتی یک قطع کننده مدار که به خوبی طراحی شده باشد نمی تواند هادی هایی با اندازه نادرست، پایانه های شل، محفظه های نامناسب یا شیوه های نصب نامناسب را جبران کند.

• قبل از نصب، مدل شکن و رتبه بندی را بررسی کنید.
• منبع برق را جدا کرده و روش ایمنی قابل اجرا را دنبال کنید.
• اطمینان حاصل کنید که سطح مقطع هادی با ترمینال سازگار است.
• هادی ها را به درستی آماده کنید و از آسیب دیدن یا جدا شدن نامناسب انتهای کابل جلوگیری کنید.
• پایانه ها را با توجه به نیازهای مشخص شده سازنده محکم کنید.
• اطمینان حاصل کنید که شکن به طور ایمن روی ریل DIN سازگار نصب شده است.
• بررسی کنید که محفظه حفاظت و ترخیص مناسب را فراهم می کند.
• پایانه ها را به صورت دوره ای برای علائم گرم شدن بیش از حد، تغییر رنگ یا شلی مکانیکی بررسی کنید.
• سیستم حفاظتی را با توجه به نیازهای تعمیر و نگهداری نصب آزمایش کنید.

برنامه های تعمیر و نگهداری باید منعکس کننده محیط و چرخه کار باشد. تاسیسات صنعتی با بارهای زیاد، سوئیچینگ مکرر، گرد و غبار، ارتعاش یا دماهای بالا ممکن است نسبت به سیستم های توزیع داخلی با بار سبک نیاز به بازرسی مکرر داشته باشند.

مشکلات رایج و نگرانی های خرید

خریداران MCB با جریان بالا اغلب با چندین چالش عملی روبرو می شوند. پرداختن به این مسائل قبل از خرید می تواند از تاخیر و مشکلات نصب جلوگیری کند.

یک تامین کننده حرفه ای باید بتواند داده های واضح محصول را ارائه دهد و به خریداران کمک کند تا تفاوت های بین جریان نامی، ظرفیت شکست، ویژگی های سفر و الزامات نصب را درک کنند.

چرا Shanghai DaDa Electric Co., Ltd.

Shanghai DaDa Electric Co. Ltd. محصولات حفاظت مدار را برای کاربردهای الکتریکی صنعتی و تجاری توسعه و تولید می کند. سبد محصولات منتشر شده آن شامل MCB، MCCB، RCBO، RCCB و تجهیزات حفاظت مدار مربوطه است.

سری DAB7-125 برای کاربردهایی که به ظرفیت جریان بالاتر و قابلیت قطع اتصال کوتاه بالا نیاز دارند، قرار داده شده است. مشخصات منتشر شده شامل ظرفیت شکست بالای 15 کیلو آمپر، عملکرد ترمیم مغناطیسی حرارتی، طراحی محدود کننده جریان، نشانگر تماس مثبت و پایانه های مناسب برای هادی های بزرگتر است. :contentReference[oaicite:1]{index=1}

اطلاعات کارخانه سازنده همچنین کارگاه های اختصاصی مهر زنی، جوش نقطه ای، پرچ، قالب گیری تزریقی و مونتاژ را توصیف می کند که از تولید محصولات MCB و MCCB پشتیبانی می کند. :contentReference[oaicite:2]{index=2}

برای توزیع‌کنندگان، عمده‌فروشان برق، سازندگان تابلو و مشتریان OEM، این نوع قابلیت تولید می‌تواند زمانی مفید باشد که عرضه ثابت محصول، اسناد فنی و پشتیبانی پیکربندی بخش‌های مهم تصمیم خرید باشد.

مشخصات محصول همیشه باید قبل از تایید نهایی پروژه بر اساس آخرین مستندات فنی تایید شود، به خصوص زمانی که بریکر در یک محیط با جریان بالا یا یک سیستم الکتریکی تنظیم شده نصب می شود.

سوالات متداول

ملاحظات نهایی

قطع کننده مدار مینیاتوری 125 15KA ترکیب خاصی از الزامات را برطرف می کند: ظرفیت جریان نسبتاً بالا و افزایش قابلیت قطع اتصال کوتاه. برای مهندسان و تیم های خرید، درک اینکه هر رتبه نشان دهنده چیست برای تصمیم گیری فنی صحیح ضروری است.

مهمترین ملاحظات فراتر از ارقام "125A" و "15kA" است. یک ارزیابی کامل باید شامل ولتاژ نامی، جریان خطا، مشخصات سفر، پیکربندی قطب، سازگاری هادی، استانداردهای قابل اجرا، محیط نصب و ابعاد فیزیکی باشد.

سری DAB7-125 از Shanghai DaDa Electric Co., Ltd. ترکیبی از حفاظت جریان بالا با عملکرد حرارتی مغناطیسی، طراحی محدود کننده جریان، پایانه های کابل بزرگ و ظرفیت شکستگی منتشر شده تا 15 کیلو آمپر است. این ویژگی‌ها باعث می‌شود که محصول به طیف وسیعی از کاربردهای توزیع صنعتی و تجاری مرتبط باشد، وقتی که به درستی با سیستم الکتریکی تطبیق داده شود.
