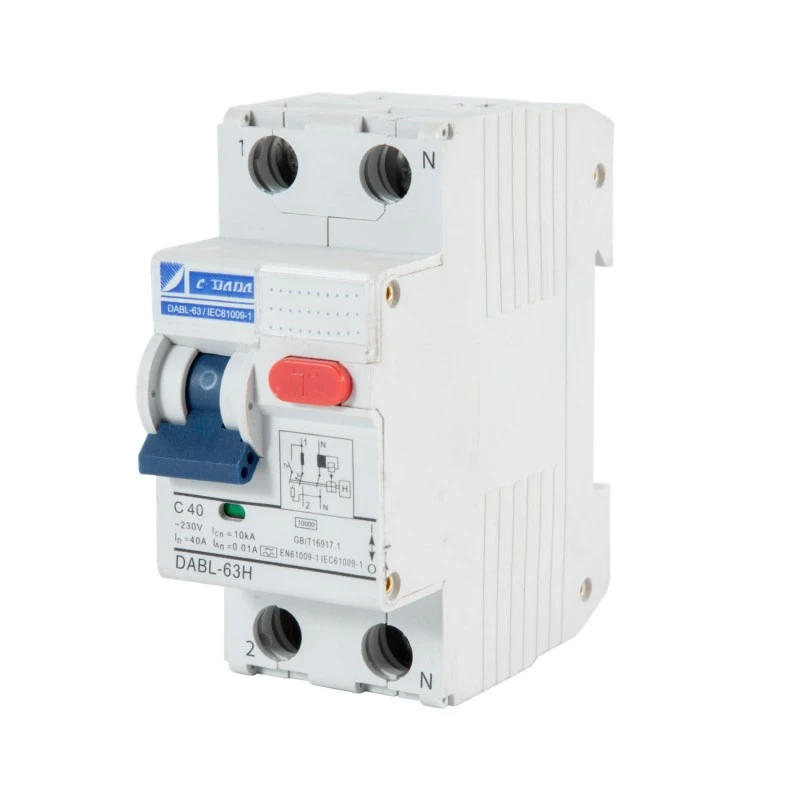

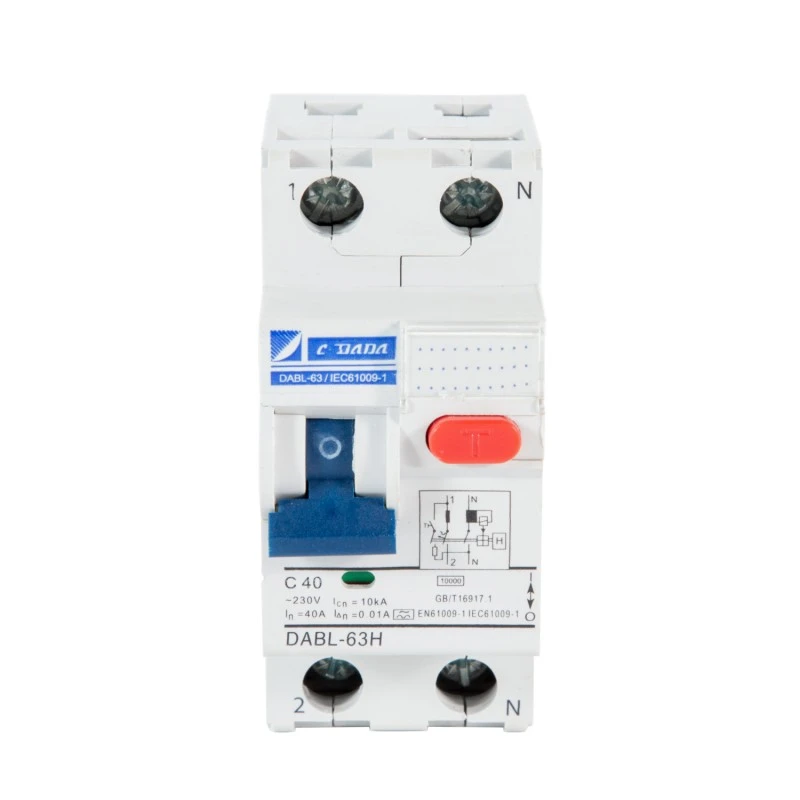

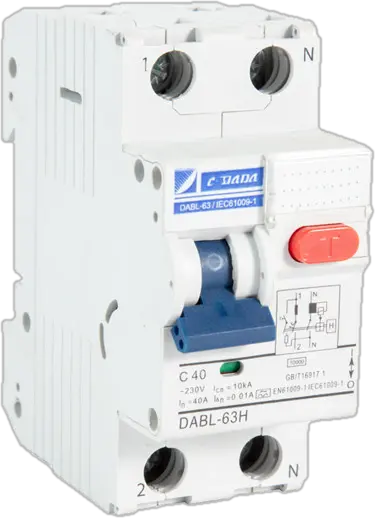

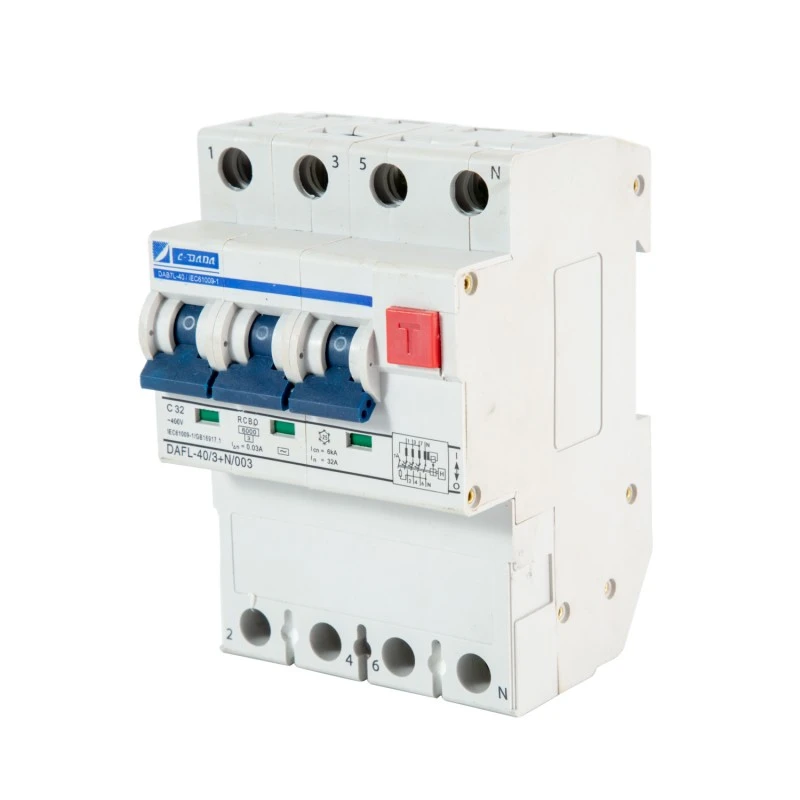

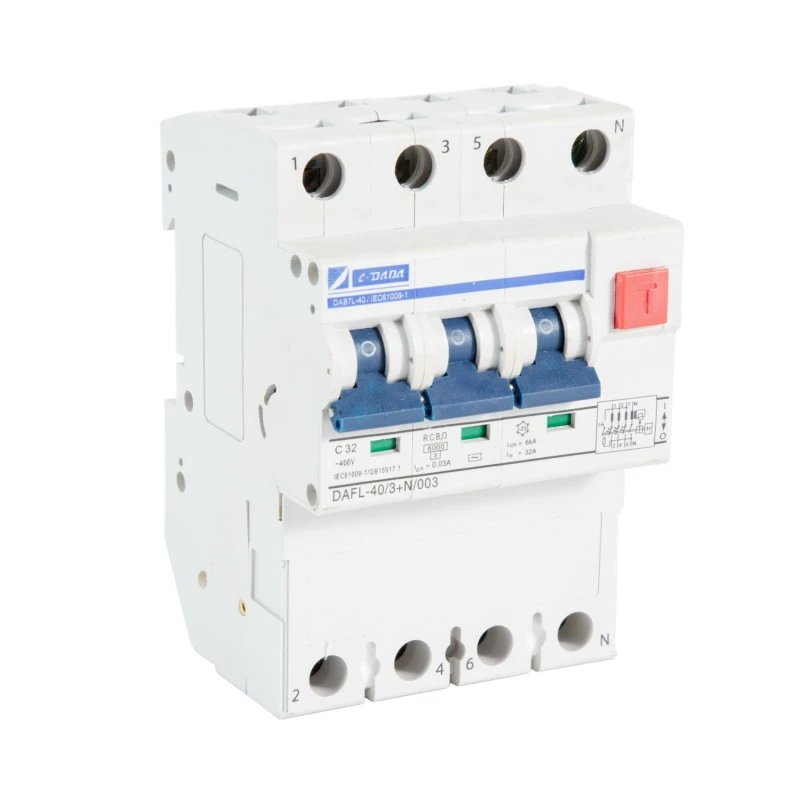

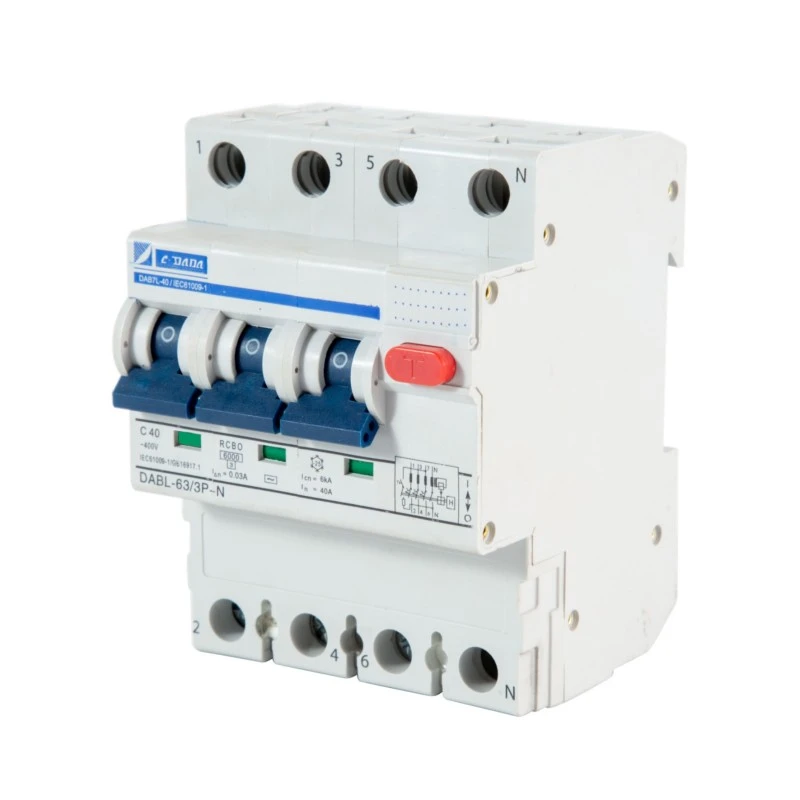

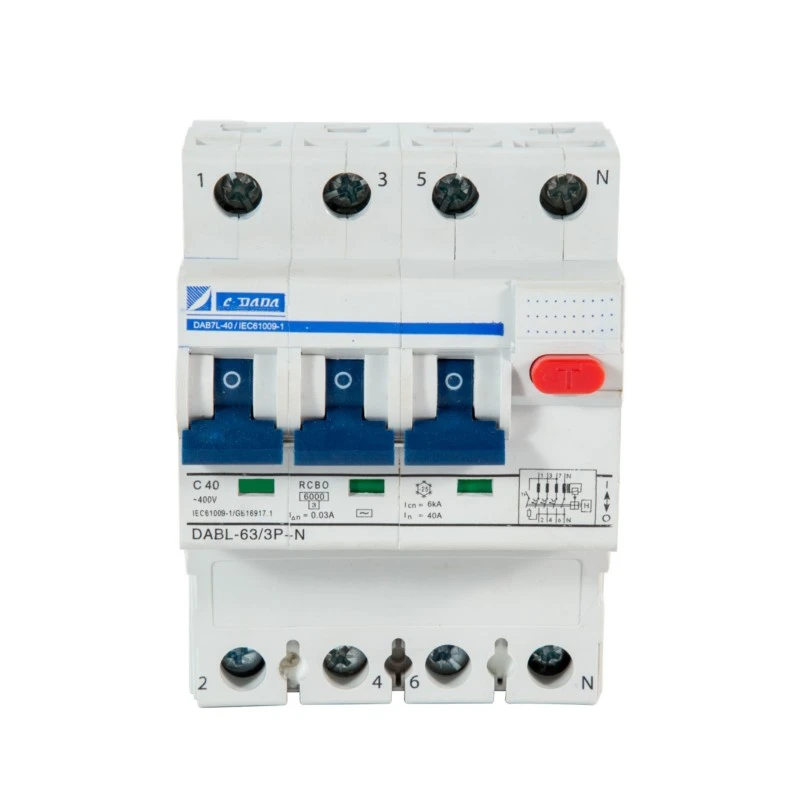

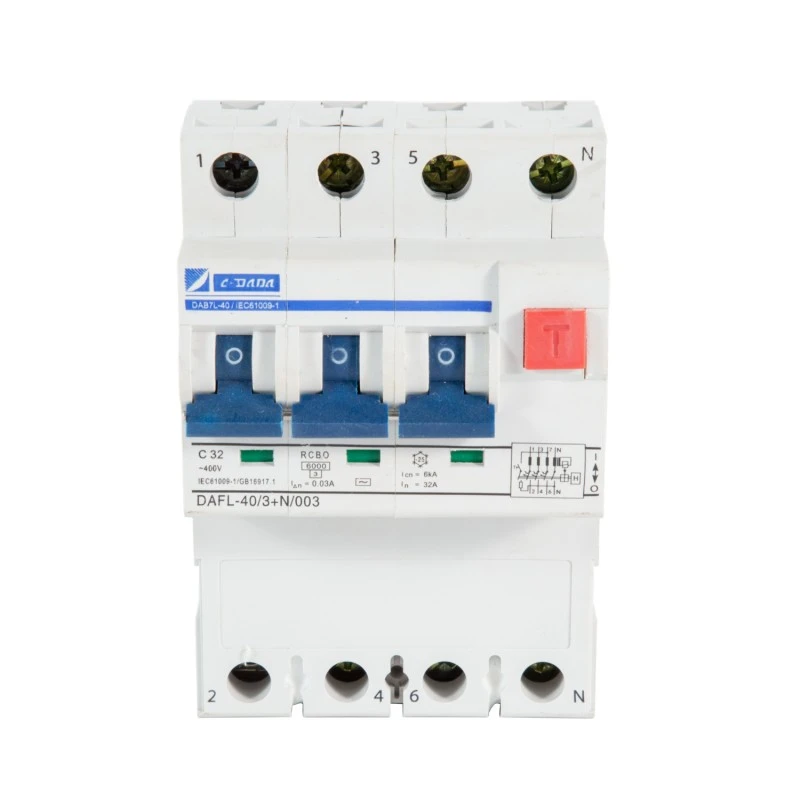

2P 4P الکترومغناطیسی RCBO

Shanghai DADA Electric CO., LTD، برای ایمنی سازش ناپذیر در محیط هایی که قابلیت اطمینان نیرو نامشخص است. CDADA DABF-63 2P 4P Electromagnetic RCBO یک قطع کننده مدار جریان باقیمانده الکترومغناطیسی واقعی 2P/4P با محافظت در برابر جریان اضافه است که بدون هیچ گونه قطعه الکترونیکی یا منبع تغذیه خارجی کار می کند. این RCBO که مطابق با استانداردهای IEC طراحی شده است، سه حفاظت ضروری را در یک دستگاه ارائه می دهد:

★ پیشگیری از شوک الکتریکی (از طریق تشخیص جریان باقیمانده 30 میلی آمپر)،

★ حفاظت اضافه بار (مکانیسم حرارتی)،

★ قطع اتصال کوتاه (رهاسازی مغناطیسی، 6 کیلو آمپر).

DABF-63 که برای پریزهای بیرونی، گاراژها، زیرزمین ها و تاسیسات روستایی توصیه می شود، حتی در صورت از بین رفتن نول، فروپاشی ولتاژ یا در هنگام خاموشی، به کار خود ادامه می دهد - یک مزیت مهم نسبت به جایگزین های الکترونیکی. با نشانگر موقعیت تماس مستقل، محدوده عملیاتی -25 درجه سانتیگراد تا +40 درجه سانتیگراد، و طراحی قوی ترمینال، عملکرد ایمن را در جایی که بیشترین اهمیت را دارد ارائه می دهد.

مشخصات کلیدی

مدل: سری DABF-63

نوع: RCBO الکترومغناطیسی (بدون الکترونیک، بدون نیاز به برق کمکی)

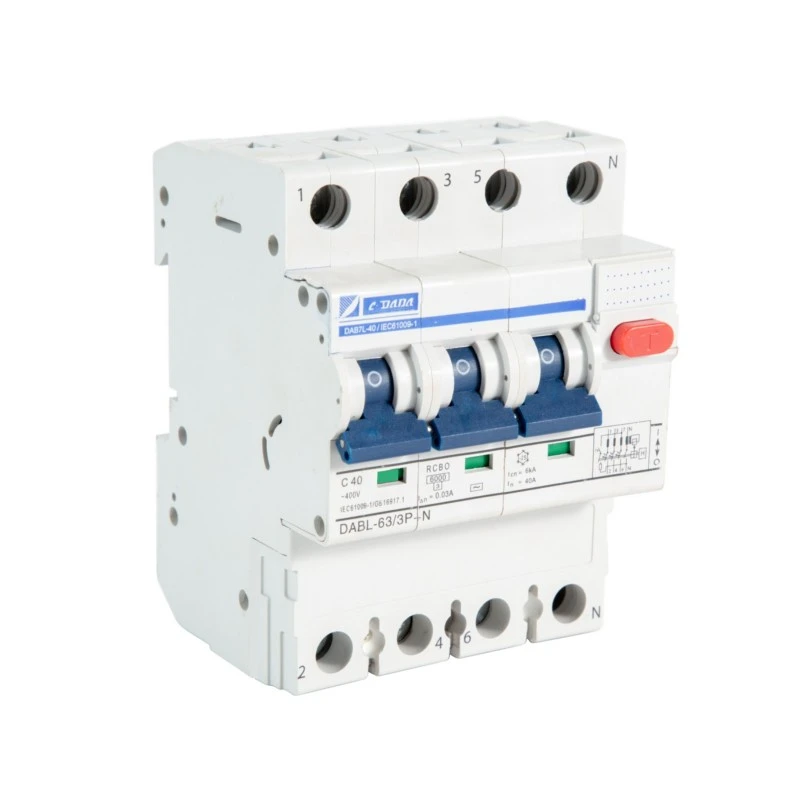

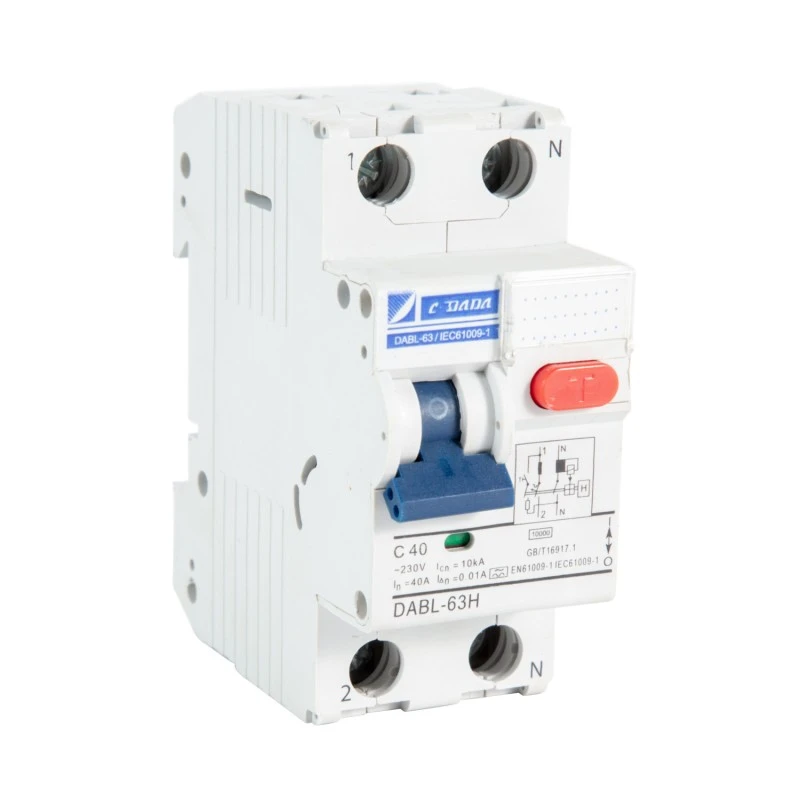

قطب: 2P (1+N) یا 4P (3+N)

جریان نامی (In): 6-63A (محدوده معمولی بر اساس پلت فرم DAB7)

حساسیت باقیمانده (I△n): 30 میلی آمپر (استاندارد برای حفاظت شخصی؛ 100 میلی آمپر اختیاری)

جریان غیرقابل حرکت: 0.5 × I△n

زمان سفر در I△n: ≤ 0.1 ثانیه

ظرفیت شکست: 6 کیلو آمپر

توابع حفاظتی:

جریان باقیمانده (نشت) - سنجش الکترومغناطیسی

★ اضافه بار - دو فلزی حرارتی

★ اتصال کوتاه - رهاسازی مغناطیسی

★ دمای عملیاتی: -25 درجه سانتیگراد تا +40 درجه سانتیگراد

نصب: عرض 2 ماژول روی ریل DIN 35 میلی متری

ویژگی های کلیدی:

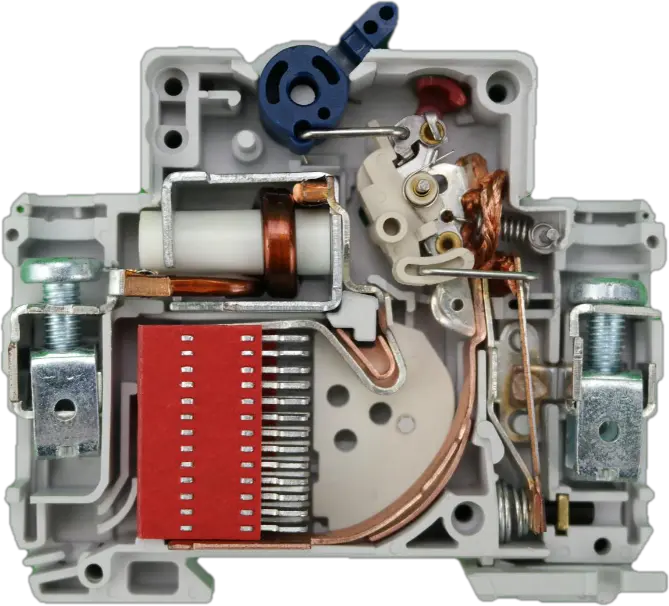

★ مکانیسم دیفرانسیل الکترومغناطیسی خالص

★ نشانگر موقعیت تماس مستقل (روشن/خاموش/وضعیت سفر واقعی)

★ "TEST" را فشار دهید برای بررسی عملکرد ماهانه

★ گیره ترمینال بریده ← تلفات حرارتی کمتر، گرفتن قوی تر

★ تماس های نقره ای → دوام بالا، مقاومت کم

★ پیچ های متقابل (+/-) → نصب آسان

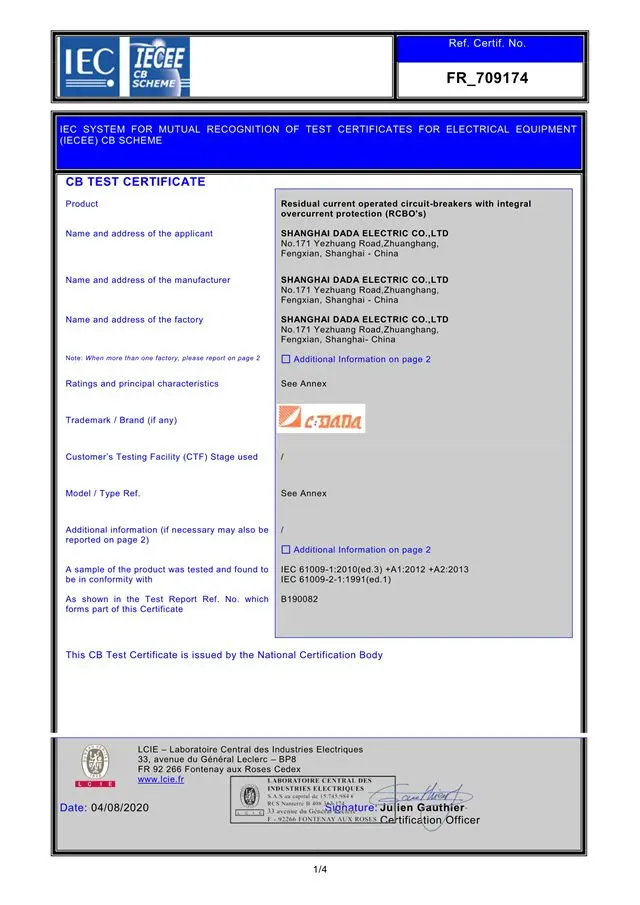

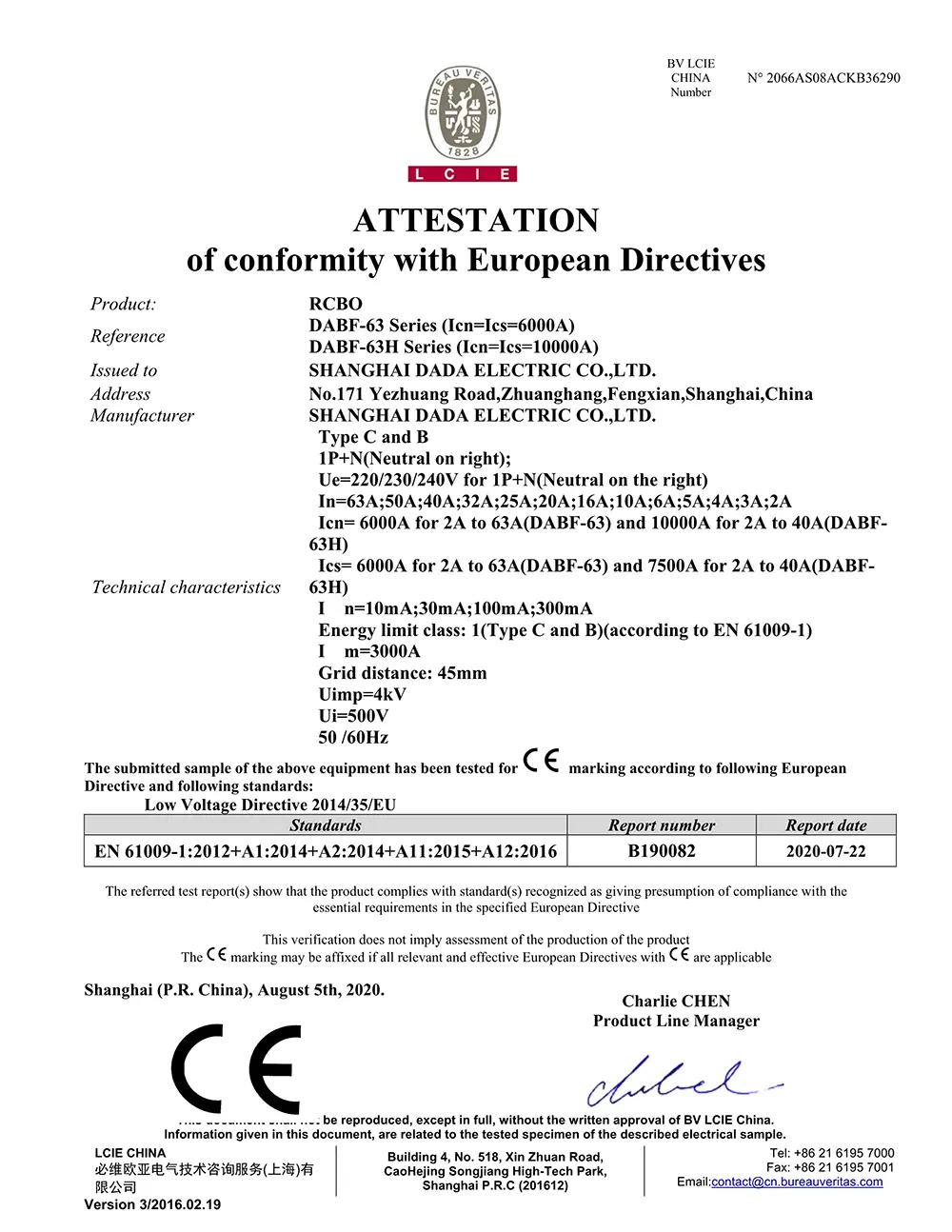

★ گواهینامه ها: CE، CB (مواد سازگار با RoHS)

چرا CDADA Electromagnetic RCBO را انتخاب کنید؟

★ بدون قدرت کار می کند - همیشه

برخلاف RCBO‌های الکترونیکی، RCBO الکترومغناطیسی 2P 4P ما برای تشخیص نشتی نیازی به ولتاژ خط ندارد—که از محافظت در هنگام خرابی خنثی، خاموشی یا قطعی کامل اطمینان می‌دهد.

★ ایده آل برای مکان های خشن یا از راه دور

ایده آل برای مناطق روستایی، سایت های ساخت و ساز، مزارع، تونل ها، و مناطقی با شبکه های ناپایدار که ممکن است دستگاه های الکترونیکی در آنها خراب شود.

★ ذاتاً Fail-Safe

بدون نیمه هادی = بدون پیری، بدون خطای نرم افزاری، بدون حساسیت EMI. فیزیک الکترومغناطیسی به تازگی ثابت شده است.

★ وضعیت عملیاتی را پاک کنید

نشانگر تماس مستقل، وضعیت تماس واقعی را نشان می دهد - برای ممیزی های نگهداری و ایمنی بسیار مهم است.

★ جمع و جور و قابل اعتماد

اندازه 2 ماژول باعث صرفه جویی در فضای پانل می شود، در حالی که کنتاکت های آلیاژ نقره و پایانه های قوی عمر طولانی را تضمین می کنند.

★ انطباق جهانی

دارای گواهی استانداردهای IEC، CE و CB - مورد اعتماد برای پروژه های صادراتی و بین المللی.

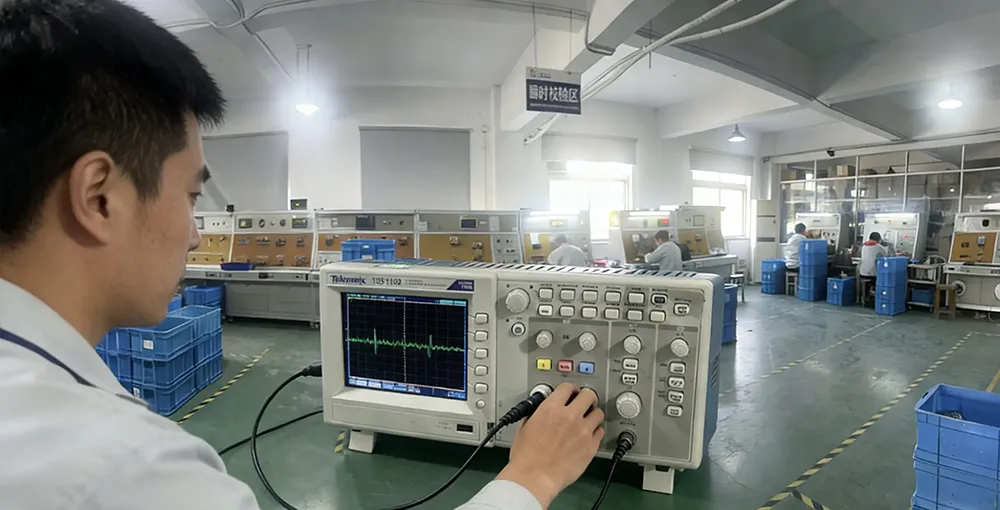

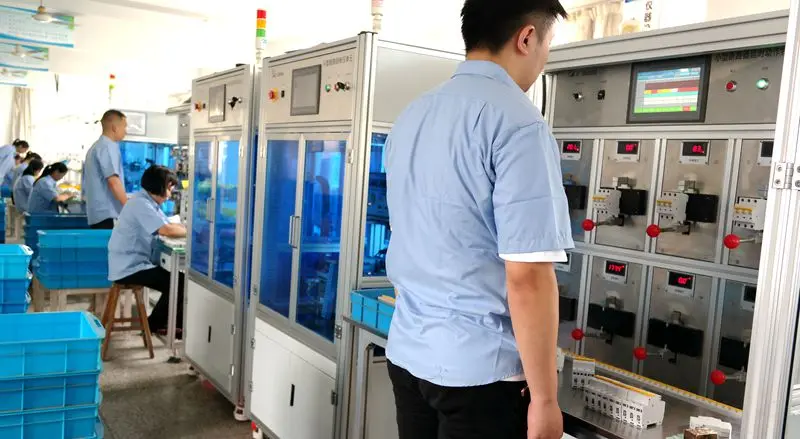

★ از آنجایی که سیاست ما این است که 100٪ همه محصولاتی را که از مرکز ما خارج می شوند بازرسی کنیم، می توانیم با اطمینان کامل تضمین کنیم که محصول از نظر عملکردی 100٪ قبل از خروج از مرکز ما دقیق است.

★ ما با سرمایه گذاری در تجهیزات، فرآیندها، افراد و گواهینامه هایی که در محصول ما و در نهایت در رضایت مشتری ما منعکس خواهد شد، به ساخت تخصص تکنولوژیک خود ادامه خواهیم داد.

برنامه های کاربردی معمولی

پروژه های برق رسانی روستایی

سوکت های فضای باز و نقاط شارژ EV (لایه پایه)

گاراژها، زیرزمین ها و کارگاه ها (محیط های مرطوب، سرد)

سیستم های ارتینگ TT (جایی که یکپارچگی خنثی ضعیف است)

مدارهای پشتیبان و پانل های اضطراری

سوالات متداول

Q1: تفاوت بین RCBO های الکترونیکی و الکترومغناطیسی چیست؟

A1:

Q2: آیا این RCBO حفاظت از نوسانات را ارائه می دهد؟

A2: خیر. RCBOهای الکترومغناطیسی واقعی شامل وریستورها یا سرکوب نوسان نمی‌شوند—که به قطعات الکترونیکی نیاز دارند. در صورت نیاز به حفاظت از نوسانات، آن را با یک SPD جداگانه (دستگاه محافظ برق) جفت کنید.

Q3: آیا 30 میلی آمپر برای محافظت از شوک شخصی کافی است؟

A3: بله. 30 میلی آمپر آستانه استاندارد IEC برای محافظت در برابر تماس مستقیم در مدارهای مسکونی و تجاری است.

Q4: آیا می توان از آن به عنوان حمایت از درآمد اصلی استفاده کرد؟

A4: بله، با ظرفیت شکست 6 کیلو آمپر، DABF-63 می تواند به عنوان حفاظت ورودی در تابلوهای توزیع کوچک، به ویژه در سیستم های TT عمل کند.

Q5: چرا CDADA را برای RCBO الکترومغناطیسی انتخاب کنید؟

A5: CDADA ارائه می دهد:

● طراحی الکترومغناطیسی واقعی (بدون وسایل الکترونیکی پنهان)

● قابلیت عملیات واقعی 0V

● اندازه جمع و جور ۲ ماژول - برای انواع الکترومغناطیسی نادر است

● نشانگر تماس مستقل برای تأیید ایمنی

● گواهینامه های جهانی (CE/CB) و پشتیبانی OEM-ready
