چرا حفاظت از مدار DC برای آینده سیستم های قدرت حیاتی است؟

صنعت برق جهانی به طور فزاینده ای به جریان مستقیم وابسته می شود. آرایه های فتوولتائیک خورشیدی، سیستم های ذخیره انرژی باتری، ایستگاه های شارژ وسایل نقلیه الکتریکی، تجهیزات مخابراتی و مراکز داده همگی شامل بخش های DC مهمی هستند. با گسترش این کاربردها، حفاظت مدار از یک جزء پشتیبانی به بخش مرکزی ایمنی سیستم در حال حرکت است. الفقطع کننده مدار DCباید جریان غیرعادی را به سرعت و ایمن قطع کند و آسیب به کابل ها، مبدل ها، باتری ها و تجهیزات متصل را محدود کند.

قطع DC از نظر فنی با قطع AC متفاوت است. در مدار AC، جریان به طور طبیعی بارها در ثانیه از صفر عبور می کند که به خاموش کردن قوس الکتریکی کمک می کند. DC هیچ عبور طبیعی از صفر ندارد، بنابراین یک قوس می تواند پس از جدا شدن مخاطبین پایدار بماند. بنابراین بریکرهای طراحی شده برای DC به ساختارهای تماسی مناسب، لوله های قوس الکتریکی، ترتیبات فوران مغناطیسی، فواصل عایق و پیکربندی سیم کشی نیاز دارند. یک قطع کننده AC هرگز نباید برای سرویس DC مناسب فرض شود فقط به این دلیل که رتبه فعلی آن کافی به نظر می رسد.

یکی از روندهای واضح صنعت حرکت به سمت ولتاژهای سیستم بالاتر و چگالی توان بیشتر است. ولتاژ DC بالاتر می تواند جریان را برای همان توان ارسالی کاهش دهد و به کاهش تلفات هادی و نیاز کابل کمک کند. با این حال، هماهنگی عایق و قطع قوس را نیز سخت تر می کند. انتخاب محصول باید ولتاژ عملیاتی نامی، جریان نامی، تعداد قطب ها، ظرفیت قطع اتصال کوتاه، محیط استفاده و روش اتصال مشخص شده توسط سازنده را در نظر بگیرد. الزامات قطبیت به ویژه برای برخی از طرح های قطع کننده DC مهم است.

روند دیگر هماهنگی نزدیک تر بین بریکرها و نظارت الکترونیکی است. سیستم های انرژی مدرن به طور فزاینده ای از حسگرها، کنترل کننده ها و شبکه های ارتباطی برای شناسایی گرمای بیش از حد، اضافه بار، خطاهای عایق و الگوهای عملکرد غیرعادی استفاده می کنند. حفاظت مکانیکی ضروری است، اما در حال تبدیل شدن به بخشی از یک معماری حفاظتی گسترده‌تر است که ممکن است شامل فیوزها، دستگاه‌های محافظ برق، کنتاکتورها، دستگاه‌های نظارت بر عایق و سیستم‌های مدیریت باتری باشد. انتخاب بین دستگاه های بالادست و پایین دست نیز توجه بیشتری را به خود جلب می کند زیرا خاموش شدن غیرضروری می تواند کل رشته خورشیدی، قفسه ذخیره سازی، کابینت شارژ یا فرآیند صنعتی را تحت تأثیر قرار دهد.

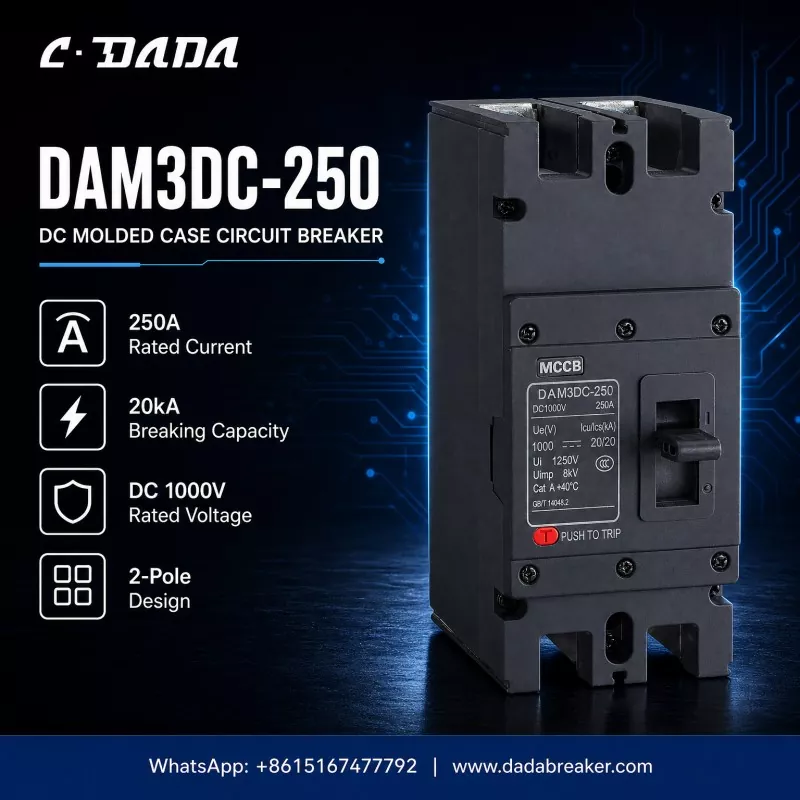

DAM3DC-250 نشان داده شده توسطشانگهای دادا الکتریکنوع قطع کننده DC مورد استفاده در توزیع جریان بالاتر را نشان می دهد. مشخصات قابل مشاهده نشان دهنده جریان نامی 250 A، ولتاژ نامی DC 1000 ولت، ظرفیت شکست 20 کیلو آمپر و طراحی دو قطبی است. این مقادیر محدوده الکتریکی مورد نظر آن را توصیف می کنند. آنها به خودی خود مناسب بودن برای هر نصب را تعیین نمی کنند. مهندسان هنوز باید سطح اتصال کوتاه واقعی، اندازه هادی، دمای محیط، شرایط محفظه، مشخصات بار، ارتفاع نصب، استانداردهای قابل اجرا و هماهنگی حفاظتی مورد نیاز را بررسی کنند.

برای کاربران نهایی، برچسب‌گذاری و مستندات واضح به همان اندازه ارزشمند هستند، زیرا تصمیم‌گیری‌های صحیح نصب، نگهداری و جایگزینی به دانستن رتبه‌بندی‌ها و محدودیت‌های تأیید شده دستگاه در سرویس بستگی دارد.

با نگاهی به آینده، خریداران به جای انتخاب دستگاه‌ها بر اساس رتبه‌بندی فعلی، تأکید بیشتری بر اعتبارسنجی برنامه‌های کاربردی خاص خواهند داشت. حفاظت DC قابل اعتماد به تطابق صحیح ولتاژ، قابلیت قطع کافی، پیکربندی مناسب قطب، نصب کنترل شده و بازرسی دوره ای بستگی دارد. همانطور که تولید منابع تجدیدپذیر، ذخیره سازی و حمل و نقل الکتریکی همچنان در حال توسعه هستند، درک این اصول به طراحان سیستم کمک می کند تا ریسک را کاهش دهند و شبکه های DC قابل اعتمادتری بسازند.
