اصل کار قطع کننده مدار چیست؟

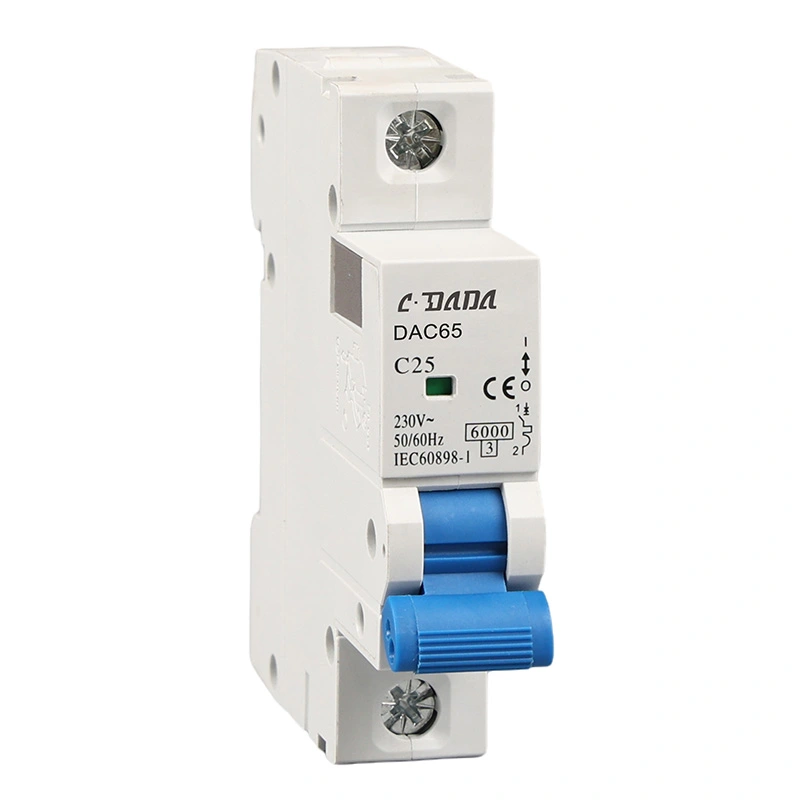

اصل کار aمدار شکنحول منطق اصلی نظارت، قضاوت و اجرا می چرخد. از طریق مکانیزم خاموش کننده داخلی و سیستم خاموش کننده قوس، اتصال مدار عادی و کنترل قطع و قطع شدن سریع مدارهای معیوب را به دست می آورد. به طور خاص، می توان آن را به حالت عملکرد عادی و حالت حفاظت از خطا تقسیم کرد. سیستم خاموش کننده قوس یک مکانیسم کمکی بسیار مهم است که از خاموش کردن قابل اطمینان اطمینان می دهد.

هنگامی که یک مدار با خطاهایی مانند اضافه بار، اتصال کوتاه یا ولتاژ کم مواجه می شود، واحد تریپ داخلی مکانیزم قفل را فعال می کند تا قفل را باز کند و به خاموشی خودکار دست یابد. خطاهای مختلف با اصول خاموش کردن متفاوت مطابقت دارند:

حفاظت اضافه بار (اصل قطع حرارتی)

جزء هسته: نوار دو فلزی (ساخته شده از دو ورقه فلزی با ضرایب انبساط حرارتی متفاوت که به هم فشرده شده اند).

منطق کار: هنگامی که مدار بیش از حد بارگذاری می شود، جریان به طور مداوم از مقدار نامی فراتر می رود و باعث خم شدن و تغییر شکل نوار دو فلزی در اثر گرما می شود. هنگامی که تغییر شکل به آستانه می رسد، مکانیسم قفل را فشار می دهد تا قفل باز شود و کنتاکت متحرک تحت تأثیر فنر مدار را می شکند.

ویژگی ها: عمل با تاخیر. اضافه بارهای کوتاه مدت (مانند راه اندازی موتور) باعث خاموشی نمی شود و از خاموش شدن کاذب جلوگیری می کند.

حفاظت از اتصال کوتاه (اصل خاموشی الکترومغناطیسی)

جزء هسته: سیم پیچ الکترومغناطیسی (در اطراف یک هسته آهنی پیچیده شده است).

منطق عملیاتی: هنگامی که یک اتصال کوتاه رخ می دهد، جریان به طور آنی به ده ها یا حتی صدها برابر مقدار نامی افزایش می یابد. سیم پیچ الکترومغناطیسی یک نیروی الکترومغناطیسی قوی ایجاد می کند و هسته آهنی را برای ضربه زدن به مکانیسم قفل جذب می کند و فورا قفل مدار را باز می کند.

ویژگی ها: عملکرد سریع در سطح میلی ثانیه، قادر به قطع مدار در زمان بسیار کوتاه، جلوگیری از سوختن قوس به تجهیزات یا ایجاد آتش سوزی.

حفاظت در برابر ولتاژ/افت ولتاژ (اصل قطع ولتاژ کمتر)

جزء هسته: سیم پیچ تریپ کم ولتاژ، به صورت موازی در مدار برای نظارت بر ولتاژ متصل شده است.

منطق عملیاتی: هنگامی که ولتاژ به کمتر از 70% مقدار نامی کاهش می یابد یا به طور کامل از بین می رود، نیروی الکترومغناطیسی سیم پیچ از بین می رود و هسته آهنی، تحت عمل فنر، مکانیزم قفل را برای باز کردن قفل فعال می کند و مدار را قطع می کند.

عملکرد: از عملکرد غیرعادی و آسیب تجهیزات تحت ولتاژ پایین جلوگیری می کند و از خطر ایمنی ناشی از راه اندازی ناگهانی تجهیزات هنگام بازیابی برق جلوگیری می کند.

حفاظت در برابر نشت (اصل حفاظت از جریان باقیمانده)

جزء هسته: ترانسفورماتور جریان توالی صفر.

منطق عملیاتی: در شرایط عادی، جریان ها در خطوط فاز و خنثی از نظر بزرگی برابر و در جهت مخالف هستند. شار مغناطیسی در هسته ترانسفورماتور یکدیگر را خنثی می کند و در نتیجه جریان القایی تولید نمی شود. هنگامی که نشتی رخ می دهد (مانند شوک الکتریکی)، مقداری جریان از طریق زمین از بین می رود و باعث عدم تعادل در جریان های دو فاز می شود. ترانسفورماتور یک سیگنال القایی تولید می کند و واحد سفر را راه اندازی می کند.

ویژگی ها: آستانه عملیاتی پایین (معمولا 30 میلی آمپر)، اولویت دادن به ایمنی شخصی.
