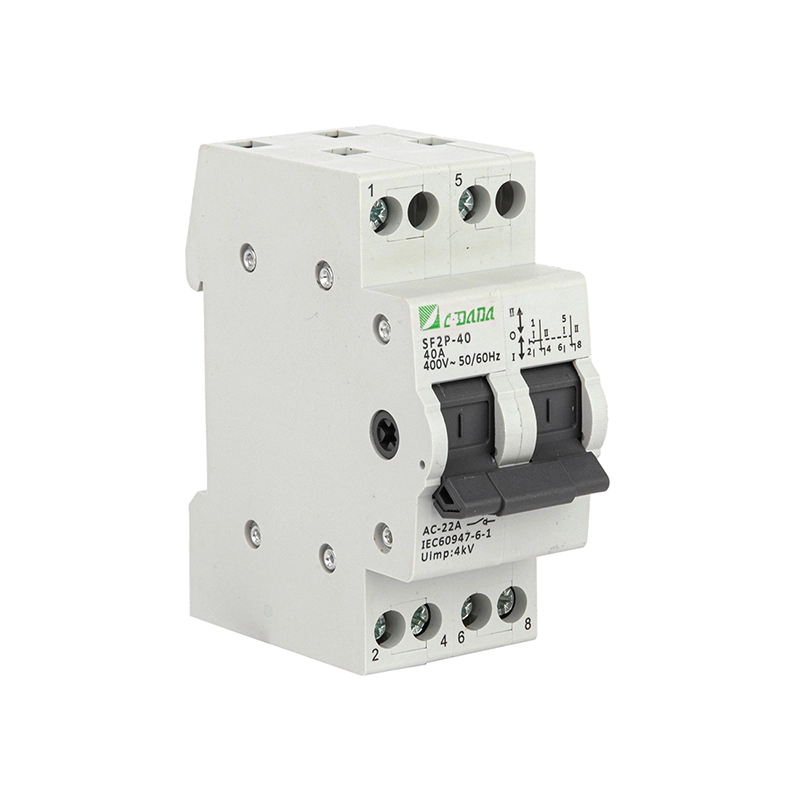

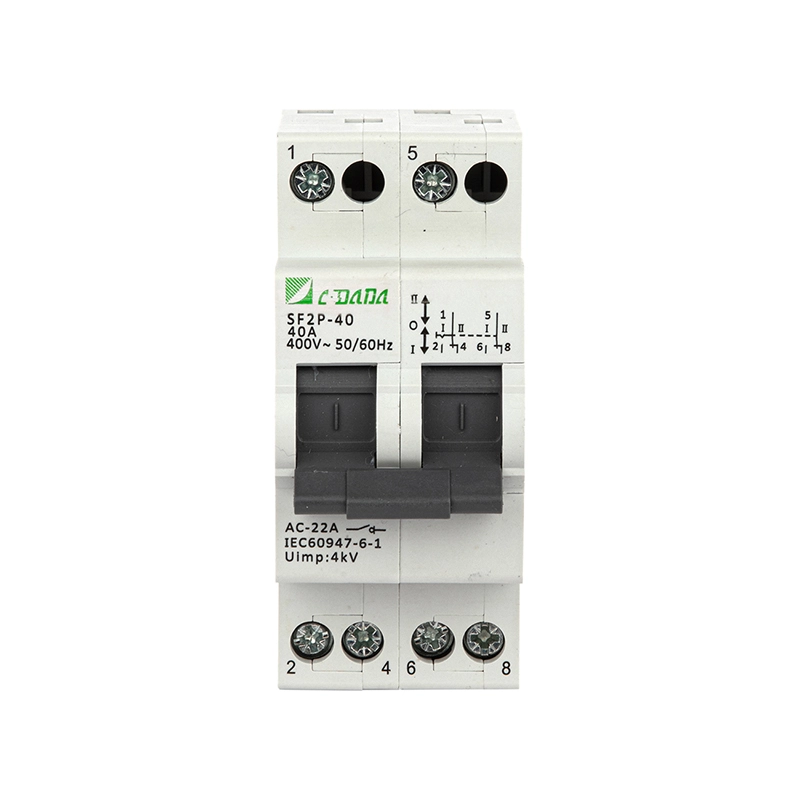

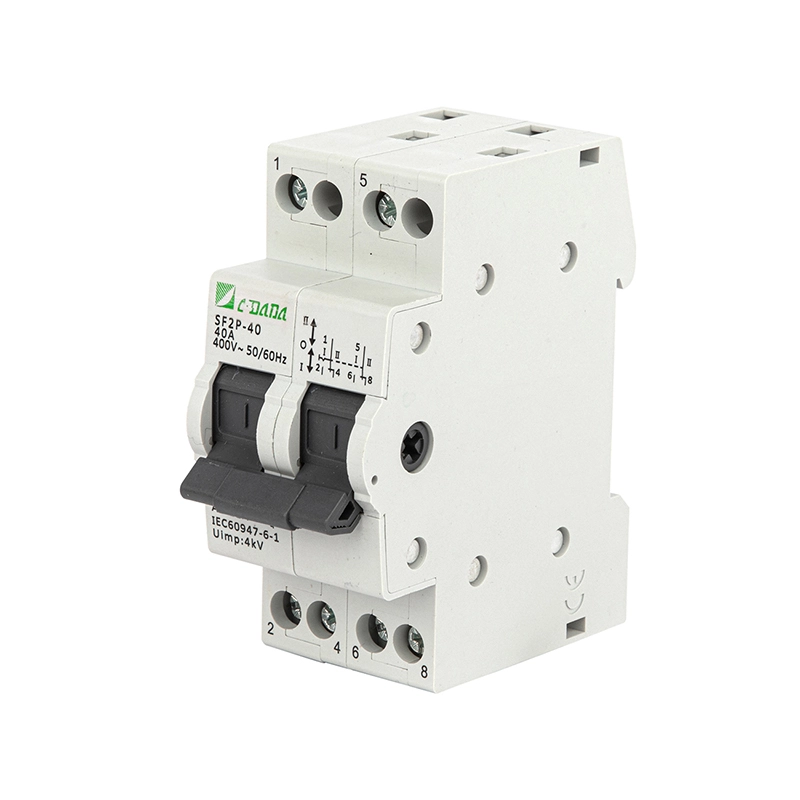

سوئیچ تغییر 2P
Model:SF Series
سوئیچ تعویض 2P 16–125A، نصب شده بر روی ریل DIN، دارای گواهی IEC60947-3 است. اگر به دنبال تولید کننده و تامین کننده حرفه ای این محصولات هستید، می توانید CADAD را انتخاب کنید. دستی 3 موقعیت (I-O-II) برای سوئیچینگ منبع تغذیه دوگانه. می توان از آن برای انتقال ژنراتور پشتیبان، کنترل جهت موتور و اندازه گیری ولتاژ استفاده کرد.
از سوئیچینگ منبع تغذیه ایمن و قابل اعتماد با سوئیچ CDADA SF Series 2P Changeover اطمینان حاصل کنید، این کلید برای تبدیل مدارهای حیاتی در کاربردهای مسکونی، تجاری و صنعتی سبک مناسب است. این سوئیچ تغییر میکرو نصب شده بر روی ریل DIN از منابع یا بارهای دوگانه قدرت با عملکرد 3 موقعیت واضح پشتیبانی می کند: I -OFF-II که امکان انتقال بدون درز بین منابع اصلی/شبکه و منابع پشتیبان/ژنراتور، کنترل جلو/عکوس موتور، یا مدارهای نظارت فاز/ولتاژ را فراهم می کند.
سوئیچ تعویض CDADA 2P که برای AC 50/60Hz، 230-400V و جریان از 16A تا 125A درجه بندی شده است، با استانداردهای IEC 60947-3 و EN 60947-3 مطابقت دارد. با دارا بودن نشانگرهای موقعیت روشن/خاموش، کنتاکت های با رسانایی بالا و مکانیزم ساخت/شکستن سریع به کمک فنر، عملکرد پایدار را حتی در صورت کارکرد مکرر دستی تضمین می کند. برای نصب مدولار در کنار MCB ها و کنتاکتورها طراحی شده است و برای تابلوهای توزیع در ساختمان ها، اتاق های پمپ، کابینت های مخابراتی و سیستم های روشنایی اضطراری ایده آل است.
مشخصات کلیدی
سری: SF Series 2P Manual Changeover Switch
برند: CDADA | سازنده: Shanghai DADA Electric CO.,LTD
قطب: 2P (دو قطبی) - در انواع 1P تا 4P موجود است
جریان نامی: 16A - 125A (تا 80% بالای 40 درجه سانتیگراد محیط)
ولتاژ نامی: 230/400 ولت AC، 50/60 هرتز
ولتاژ عایق (Ui): 500 ولت
دسته استفاده: AC-22A (بارهای مقاومتی و القایی مخلوط)
جریان مقاومت کوتاه مدت (Icw): 12×یعنی برای 1 ثانیه
ظرفیت ساخت: 20×یعنی، t=0.1s
عمر مکانیکی: 8500 عملیات
عمر الکتریکی: 1500 عملیات (تحت بار)
درجه آلودگی: II
نصب: ریل استاندارد TH35 DIN
عملکرد: دسته 3 حالته دستی (I – O – II)
نشانگرها: موقعیت روشن/خاموش قابل مشاهده از طریق تراز دسته
پایانه ها: اتصال کابل یا شینه
گشتاور سفت شدن:
1.2 N·m (16-40A)
3.5 N·m (63-125A)
نکته ایمنی: محفظه خاموش کننده قوس وجود ندارد.
برگه اطلاعات فنی
|
مشخصات |
توضیحات |
|
عملکرد محصول |
کلید تعویض با سه موقعیت => I-0-II سوئیچ تعویض با موقعیت خاموش وسط ترمینال Supply_input در بالا و Supply _output/load یا ترمینال مشترک در پایین مانند hager SF263) Common (Supply _output/load) می تواند در بالا یا پایین باشد، اما در حالت عادی ما معمولی را در پایین ترجیح می دهیم. |
|
|
|
|
محدوده محصول |
1 قطب 63A در 1 اندازه ماژول |
|
2 قطب 63A در اندازه 2 ماژول |
|
|
3 قطب 63A در اندازه 2 ماژول |
|
|
4 قطب 63A در اندازه 4 ماژول |
|
|
رتبه بندی قدرت |
منبع تغذیه 1P/2P = 230V/400V منبع تغذیه 3P/4P =400V/415V (اگر ولتاژ نامی بالاتر از حد قابل قبول باشد) |
|
دمای عملیاتی |
-20/25 درجه سانتیگراد تا 40 درجه سانتیگراد در دقیقه 50 درجه سانتی گراد / 70 درجه سانتی گراد (با کاهش قابل قبول است) |
|
دمای ذخیره سازی |
-40 تا 80 درجه سانتی گراد |
|
درجه حفاظت |
IP2X |
|
کلاس حفاظتی |
2 |
|
دسته استفاده |
AC-21A |
|
AC-22A |
|
|
AC-23A_خوب است |
|
|
DC-21 _خیلی خوبه |
|
|
مشخصه الکتریکی |
فرکانس 50/60 هرتز |
|
ولتاژ عایق Ui 3P/4P =690V ولتاژ عایق Ui 1P/2P =508V |
|
|
ولتاژ مقاومت در برابر ضربه نامی Uimp=4kVmin |
|
|
دوام الکتریکی در جریان اسمی = حداقل 5000 سیکل |
|
|
دوام مکانیکی در جریان اسمی = حداقل 10000 سیکل |
|
|
جریان مقاومت کوتاه مدت (Icw) = 20 xIN برای 1 ثانیه_باید داشته باشد |
|
|
اتصال کوتاه نامی (Icm) = 20 * اینچ Icm=5kA_از داشتنش خوبه |
|
|
استاندارد و گواهینامه |
IEC60947-3_باید داشته باشد |
|
AS/NZS 60947.3_باید داشته باشد |
|
|
RCM_باید داشته باشد |
|
|
CE_از داشتنش خوشحالم |
|
|
نوع ترمینال سیم کشی |
نوع پیچ |
|
ظرفیت سیم کشی |
16 میلی متر مربع کابل چند کرنش/انعطاف پذیر و کابل سفت و سخت/تک کرنش_باید داشته باشد |
|
کابل 25 میلی متری چند کرنش/انعطاف پذیر و کابل سفت و سخت/تک کرنش (اولویت بالا) |
|
|
کمکی |
قفل پد _Hager یا TBC دیگر |
|
Aux contact_خوشحال است که دارید |
|
|
تماس با Position Indicator_Nice to have نشانگر ولتاژ_خوب است Led _خوشحالم که دارم |
|
|
سازگاری نوار اتوبوس مشابه 2K0153 hager 'در صورت ترمینال مشترک در پایین'_خوب است |
چرا سوئیچ CDADA 2P Changeover را انتخاب کنید؟
★ ایمن ایزوله 3 موقعیت
موقعیت خاموش واقعی (O) هر دو منبع را قطع می کند - برای تعمیر و نگهداری و ایمنی ضد برگشتی بسیار مهم است.
★ طراحی مدولار DIN-Rail
در چند ثانیه در کنار MCB ها نصب می شود - باعث صرفه جویی در فضا و ساده سازی طرح بندی پانل در ساختمان های هوشمند یا محفظه های OEM می شود.
★ تماس با قابلیت اطمینان بالا
هندسه تماس پویا-استاتیک بهینه شده، مقاومت کم و پایداری طولانی مدت را تضمین می کند.
★ انطباق جهانی
دارای گواهی IEC 60947-3 که در اروپا، آسیا، آفریقا و آمریکای لاتین پذیرفته شده است.
★ عملیات ایمن کاربر
مکانیزم کمک فنر از درگیری جزئی جلوگیری می کند. دسته گسترده برای مدل های 63A+ اختیاری است.
★ برنامه های کاربردی همه کاره
از انتقال ژنراتور تا تغییر جهت موتور - یک سوئیچ، عملکردهای متعدد.
برنامه های کاربردی معمولی
سیستم های برق پشتیبان: بین ابزار و ژنراتور سوئیچ کنید

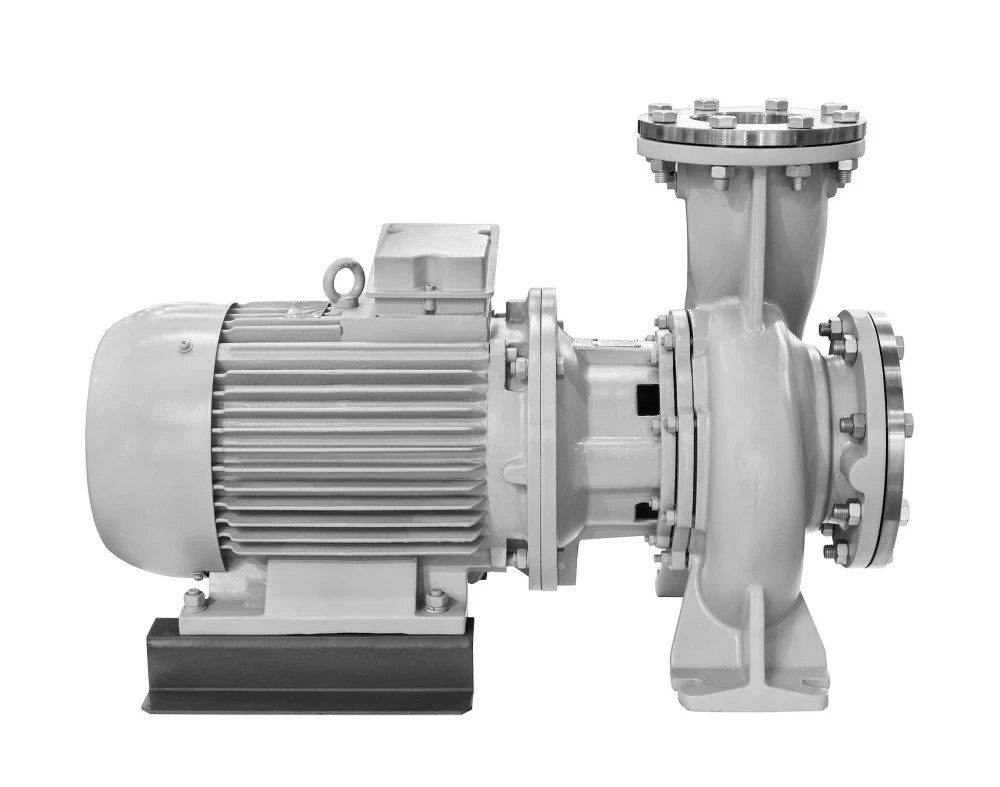

کنترل موتور: چرخش رو به جلو / معکوس پمپ ها یا فن های کوچک
مدارهای اندازه گیری: انتخاب ولتاژ/فاز در پانل های اندازه گیری
اتوماسیون ساختمان: سوئیچینگ واحد HVAC دوگانه، انتقال روشنایی اضطراری

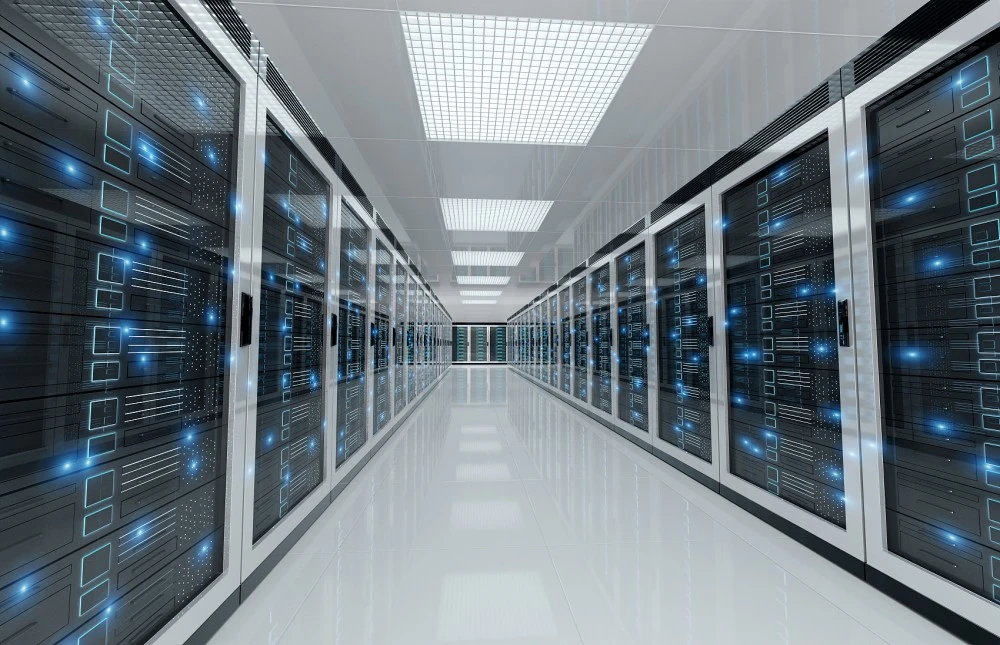

مخابرات و مراکز داده: انتخاب منبع PSU اضافی
درباره CDADA
★ مزایای کلیدی ما عبارتند از:
1) گواهینامه های بین المللی کامل،
2) قابلیت OEM/ODM قوی،
3) نسبت هزینه به عملکرد بالا،
4) ظرفیت تولید در مقیاس بزرگ قابل اعتماد،
5) تجربه صادرات گسترده.
★ محصولات ما با موفقیت به آسیای جنوب شرقی، خاورمیانه، آمریکای جنوبی، آفریقا، اروپا و کشورهای مستقل مشترک المنافع با تمرکز قوی بر بازارهای کمربند و جاده صادر می شوند.
★ ما به طور مداوم در تحقیق و توسعه سرمایه گذاری می کنیم، استانداردهای جهانی و روندهای بازار را رصد می کنیم و با کارشناسان صنعت برای ارتقاء سبد محصولات خود همکاری می کنیم.
سوالات متداول
Q1: آیا می توانم تحت بار سوئیچ کنم؟
A1: توصیه نمی شود. سوئیچ تعویض 2P سری SF محفظه خاموش کننده قوس ندارد. همیشه مدار را قبل از تعویض برق خاموش کنید یا فقط برای انتقال بدون بار استفاده کنید (مثلاً عملکرد ایزولاتور). برای سوئیچینگ بار زنده، ATS موتوری یا قطع کننده سوئیچ فیوزی را در نظر بگیرید.
Q2: چرا موقعیت "O" (OFF) وجود دارد؟
A2: موقعیت OFF مرکزی جداسازی کامل از هر دو منبع برق را تضمین می کند - برای ایمنی تعمیر و نگهداری و جلوگیری از برگشت به ژنراتورها یا اینورترها ضروری است.
Q3: آیا با این سوئیچ به فیوز نیاز دارم؟
A3: بله. از آنجایی که نمیتواند جریانهای خطا را قطع کند، همیشه آن را با فیوزهای بالادستی یا MCBهایی که برای جریان اتصال کوتاه احتمالی سیستم شما رتبهبندی شدهاند، جفت کنید.
Q4: آیا می تواند جهت موتور را کنترل کند؟
A4: بله - برای موتورهای کوچک، سوئیچ 2P می تواند توالی فاز را در صورت سیم کشی صحیح معکوس کند. اطمینان حاصل کنید که موتور قبل از تغییر جهت متوقف شده و انرژی آن قطع شده است.
Q5: چرا CDADA را نسبت به مارک های دیگر انتخاب کنید؟
A5: CDADA ارائه می دهد:
● اینترلاک مکانیکی 3 حالته واقعی (بدون حالت شناور)
● سازگاری DIN-rail با استانداردهای جهانی پانل
● نشانه بصری واضح موقعیت سوئیچ
● مکانیزم فنر قوی برای فشار تماس قابل اعتماد
● قیمت رقابتی با گواهینامه کامل IEC و پشتیبانی فنی
