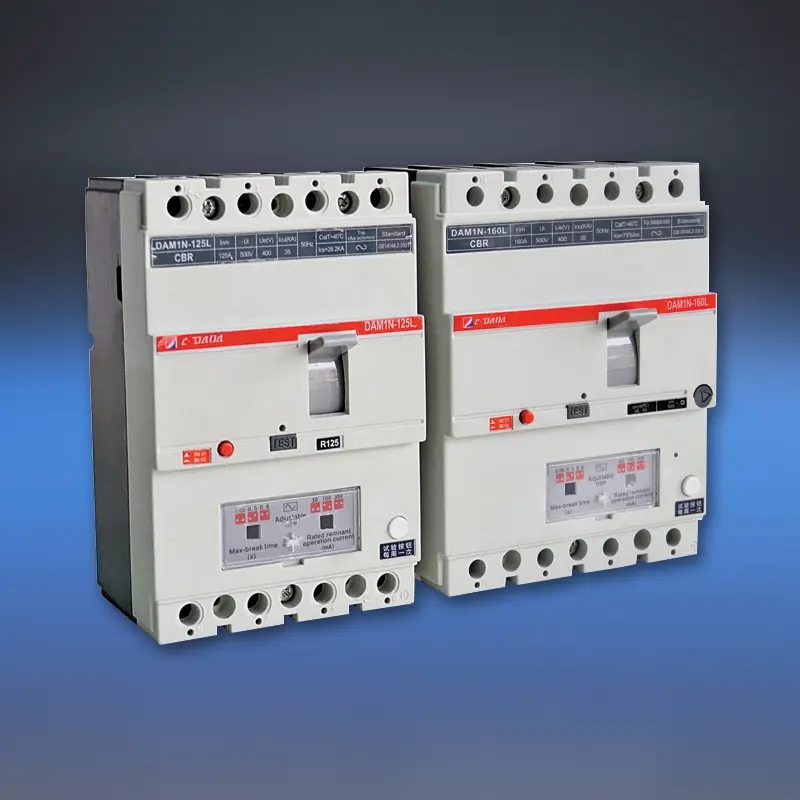

MCCB با محافظت در برابر نشت

ایمنی الکتریکی را فراتر از اضافه بار و محافظت در برابر اتصال کوتاه با MCCB سری DAM1L CDADA با محافظت در برابر نشت، یک قطع کننده مدار قالبی یکپارچه با عملکرد جریان باقیمانده داخلی (RCD/ELCB) افزایش دهید. این MCCB 4P نشتی که توسط سازنده حرفه‌ای Shanghai DADA Electric CO., LTD مطابق با استانداردهای بین‌المللی طراحی شده است، توزیع توان با کارایی بالا را با تشخیص عیب زمینی با قابلیت نجات جان و آتش ترکیب می‌کند.

دارای ولتاژ 10 آمپر تا 500 آمپر در ولتاژ 400 ولت/415 ولت، جریان عملیاتی باقیمانده قابل تنظیم (30 میلی آمپر تا 1000 میلی آمپر) و تاخیر زمانی اختیاری را ارائه می دهد که حفاظت مناسب برای ایمنی شخصی (≤30 میلی آمپر) یا پیشگیری از آتش سوزی (100 میلی آمپر تا 500 میلی آمپر +) را امکان پذیر می کند. با تجهیزات الکترونیکی چند فازی، حتی اگر یک فاز از کار بیفتد یا ولتاژ به 50 ولت کاهش یابد، همچنان عملیاتی می‌شود و اطمینان بی‌نظیر را در زیرساخت‌های حیاتی مانند تونل‌ها، بلندمرتبه‌ها، هاب‌های حمل‌ونقل و کارخانه‌های صنعتی تضمین می‌کند.

مشخصات کلیدی

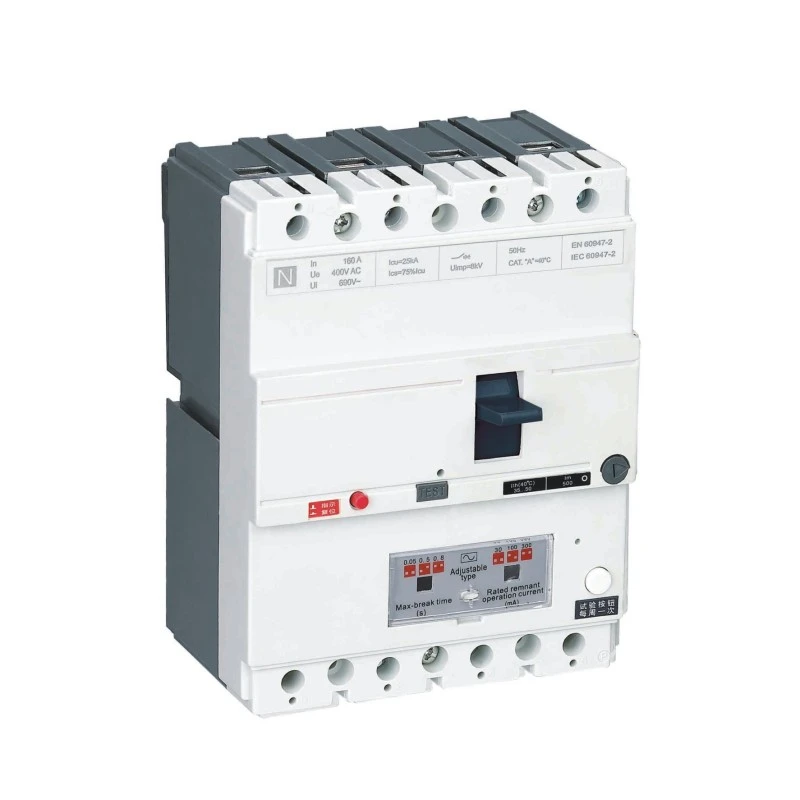

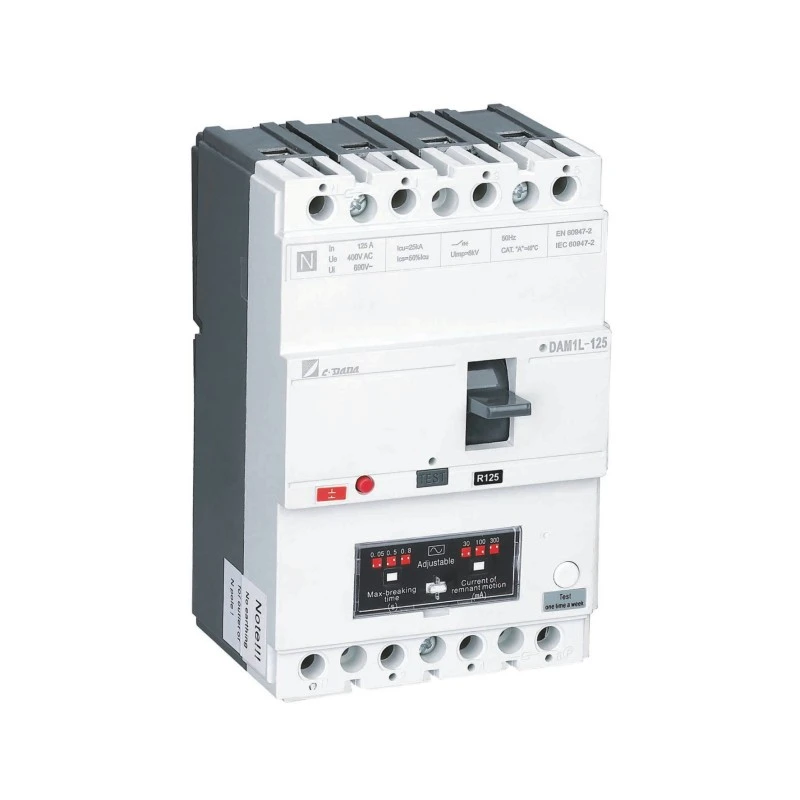

مدل: سری DAM1L - MCCB نشت زمین (MCCB نوع CBR)

قطب: 4P (استاندارد؛ 3P در صورت درخواست موجود است)

جریان نامی (In): 10A – 500A

ولتاژ نامی: 400 ولت / 415 ولت AC، 50 هرتز

ولتاژ عایق (Ui): 400V (≤160A)، 690V (>250A)

تنظیمات جریان باقیمانده (I△n): 30 میلی آمپر، 100 میلی آمپر، 300 میلی آمپر، 500 میلی آمپر، 1000 میلی آمپر

قابلیت تنظیم: تنظیم I△n و زمان سفر (آنی یا تاخیری) در محل

انواع ظرفیت شکست:

نوع B: پایه (Inm < 100A)

نوع S: استاندارد

نوع H: شکستگی زیاد (>160A)

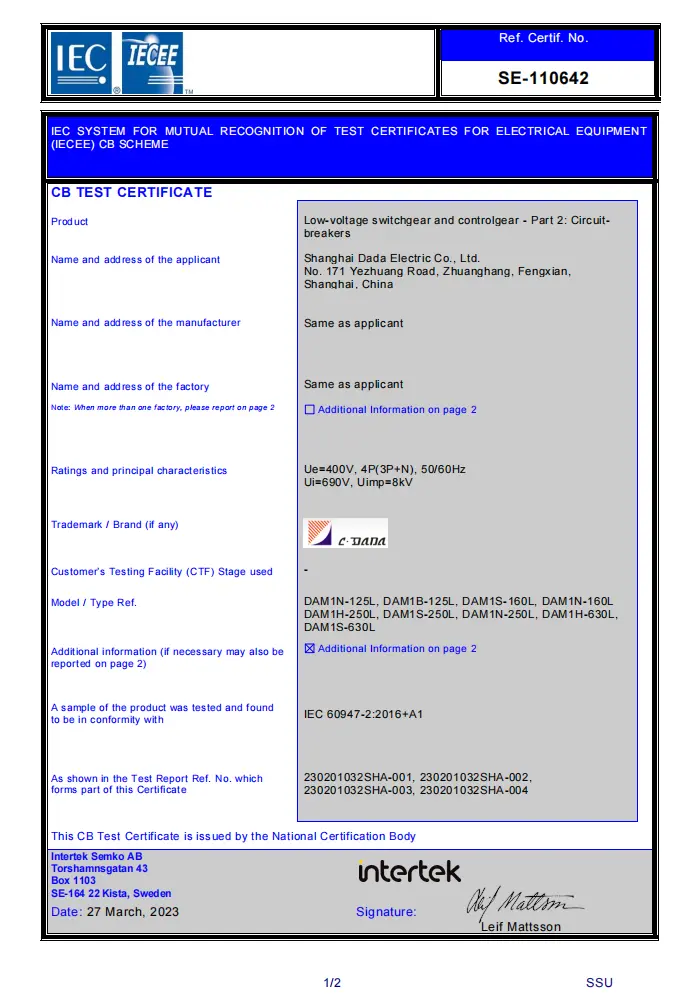

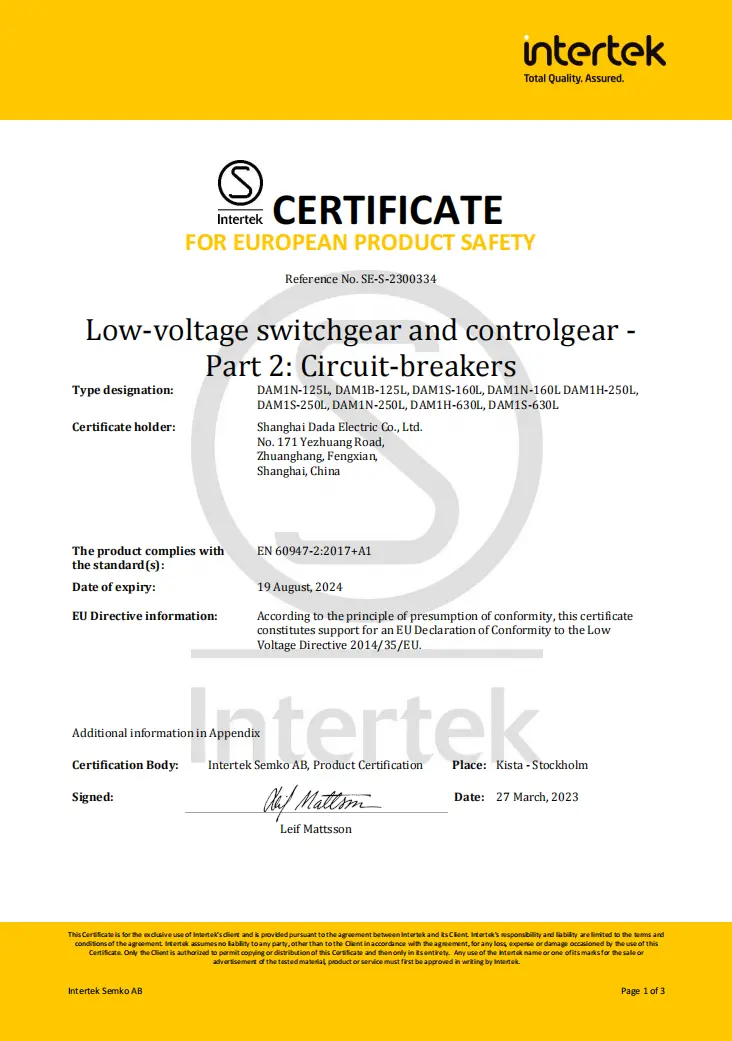

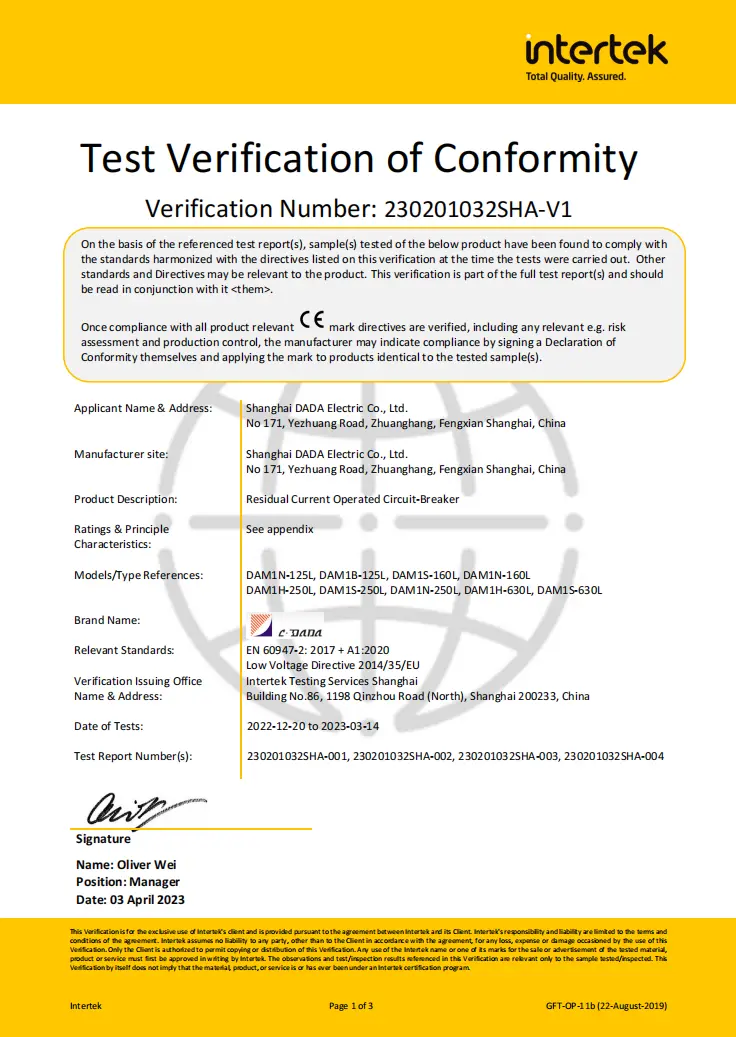

گواهینامه ها: CE، CB، SEMKO

ویژگی های کلیدی:

★ مدار RCD چند فازی → تا 50 ولت کار می کند

★ مخاطبین اصلی و قوس دار را جدا کنید

★ فشار به سفر دکمه تست

★ تنظیم مغناطیسی قابل تنظیم (0.8-1.0×In)

★ قابلیت ضد تداخل EMI/RFI قوی

★ محدوده کامل لوازم جانبی: سفر شنت، تماس کمکی / زنگ هشدار، دسته دوار

برگه اطلاعات فنی

مدار شکن های نشتی زمین (ELCB)
مدل			DAM1-125L			DAM1-160L
کد ظرفیت شکست			B	N	S	B	N	S
جریان نامی اندازه فریم - Inm (A)			125A			160A
جریان ورودی (40،50 یا 55 ℃) (A)			10 - 12،5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12،5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
رابط کاربری (V)			690 ولت			690 ولت
Ue (V)			400 ولت			400/415 ولت
تعداد قطب			4P			4P
Icu (KA)			25	35	50	25	35	50
ICS (KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(اوج)/cos ф (KA)			40/0.3	73.5/0.25	105/0.25	41/0.3	73.5/0.25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
آستانه جریان باقیمانده (mA)			100-300-500			100-300-500
تاخیر زمانی (میلی‌ثانیه)			50-500-800			50-500-800
Uimp (V)			10000			8000
خاصیت دی الکتریک (V)			2500			3000
فاصله لونیزاسیون (میلی متر)			≤30/0			≤30/0
استقامت	کل چرخه ها		8000			8000
	زندگی الکتریکی		1000			1000
	زندگی مکانیکی		7000			7000
دسته (EN 60947-2/IEC 60947-2)	مدار اصلی		A/0			A/0
	مدار کمکی		AC-15			AC-15
تحت آزادسازی ولتاژ			√			√
انتشار شانت			√			√
تماس کمکی			√			√
تماس با زنگ هشدار			√			√
تماس کمکی و تماس با زنگ هشدار			√			√
مکانیزم عملیات دسته			√			√
مکانیزم عملیات الکتریکی			√			√
پوشش ترمینال			√			√
جداکننده فاز			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
وزن	نسخه ثابت 3P/4P		-			-
	نسخه پلاگین 3P/4P		-			-
	نسخه 3P/4P را بیرون بکشید		-			-

چرا CDADA MCCB را با محافظت در برابر نشت انتخاب کنید؟

★ ایمنی یکپارچه واقعی

برخلاف ماژول‌های RCD الحاقی، DAM1L دارای حفاظت نشتی داخلی و کالیبره‌شده در کارخانه است که هماهنگی کامل را تضمین می‌کند و مشکلات سازگاری را حذف می‌کند.

★ برق چند فاز برای مدار RCD

اگر یک فاز از بین برود، RCD های اولیه شکست خوردند. طراحی CDADA از تمام فازها برای تامین انرژی الکترونیک حفاظتی استفاده می کند، بنابراین حتی در هنگام افت فاز یا افت ولتاژ شدید به کار خود ادامه می دهد.

★ اهداف حفاظتی دوگانه در یک دستگاه

◆ 30 میلی آمپر: مطابق با الزامات IEC برای محافظت از ضربه شخصی

◆ 100mA-1000mA: از آتش سوزی تخریب عایق ناشی از گسل های کوچک و مداوم زمین جلوگیری می کند.

★ زمینه قابل تنظیم برای شرایط دنیای واقعی

تنظیم دقیق حساسیت و تاخیر زمانی برای جلوگیری از ایجاد مزاحمت در محیط های مرطوب (مانند کارواش، مزارع) با حفظ ایمنی.

★ قابلیت اطمینان درجه صنعتی

ظرفیت شکست بالا (نوع H)، جداسازی قوس قوی، و حفاظت پایانه IP20+ آن را برای تنظیمات سخت تجاری و صنعتی مناسب می کند.

★ انطباق جهانی، ارزش محلی

دارای گواهینامه اروپا (CE/CB)، کشورهای شمال اروپا (SEMKO) - ایده آل برای پروژه های صادراتی - با قیمت رقابتی از یک سازنده چینی قابل اعتماد.

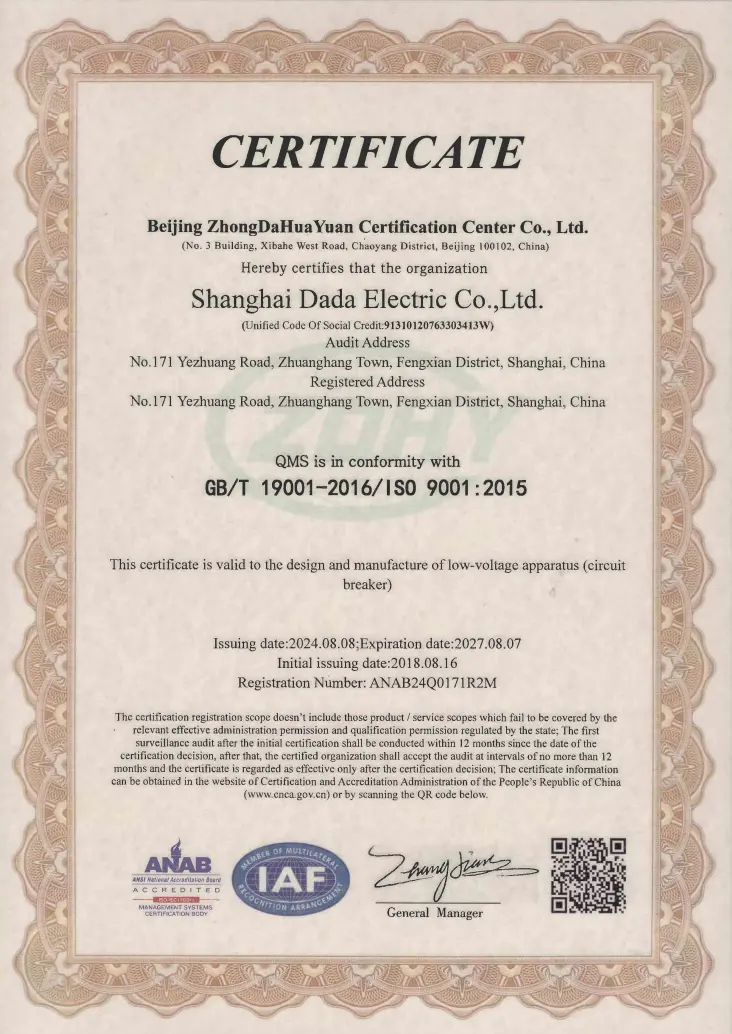

★ مرکز تولید ما تحت سیستم مدیریت کیفیت ISO9001:2015 گواهینامه دارد.

برنامه های کاربردی معمولی

ساختمان های بلند مرتبه: درآمد اصلی یا پانل های کف (300 میلی آمپر برای کاهش خطر آتش سوزی)

تونل ها و متروها: زیرساخت های حیاتی که نیاز به تشخیص نشت ایمن دارند

بیمارستان ها و مدارس: حفاظت 30 میلی آمپر در مناطق مرطوب (آزمایشگاه ها، دستشویی ها)

کارخانه های صنعتی: فیدرهای موتور با نظارت بر خطای زمین

سایت های ساخت و ساز: توزیع موقت برق با حفاظت پرسنل

سوالات متداول

Q1: تفاوت بین MCCB استاندارد و MCCB با محافظت در برابر نشت چیست؟

A1: MCCB استاندارد فقط در برابر اضافه بار و اتصال کوتاه محافظت می کند. DAM1L تشخیص جریان باقیمانده (نشت زمین) را اضافه می کند - هنگامی که جریان به زمین نشت می کند (به عنوان مثال، از طریق یک فرد یا عایق آسیب دیده)، از شوک الکتریکی یا آتش سوزی جلوگیری می کند.

Q2: آیا می توانم از یک RCD 100A MCCB برای محافظت شخصی استفاده کنم؟

A2: فقط اگر روی 30 میلی آمپر تنظیم شده باشد. جریان نامی (100A) ظرفیت بار را مشخص می کند. تنظیم باقیمانده (I△n) عملکرد ایمنی را تعریف می کند. برای محافظت در برابر ضربه، I△n باید ≤30mA باشد، صرف نظر از In.

Q3: چرا مدار RCD به برق چند فاز نیاز دارد؟

A3: اگر تنها با یک فاز تغذیه شود، خرابی تک فاز حفاظت در برابر نشت را غیرفعال می کند. طراحی چند فازی CDADA تضمین می‌کند که RCD حتی در هنگام افت فاز یا ولتاژ پایین (تا 50 ولت) فعال باقی می‌ماند که برای تداوم ایمنی بسیار مهم است.

Q4: آیا MCCB نشتی 4P برای سیستم های TT یا TN-S مناسب است؟

A4: بله - برای سیستم های TT، TN-S و IT طراحی شده است. طراحی 4P تمام فازها و خنثی را می شکند، که برای سیستم های TT که در آنها خنثی به طور قابل اعتمادی در بالادست زمین نیست، ضروری است.

Q5: چرا CDADA را نسبت به ترکیبات مدولار RCD + MCCB انتخاب کنید؟

A5: CDADA DAM1L ارائه می دهد:

● ردپای کوچکتر (یکپارچه در مقابل دو دستگاه)

● هماهنگی تضمین شده (بدون خطر عدم تطابق)

● هزینه کمتر و پیچیدگی سیم کشی

● قابلیت اطمینان بالاتر (یک واحد مهر و موم شده)

● تنظیم در محل با RCD های با حساسیت ثابت امکان پذیر نیست
