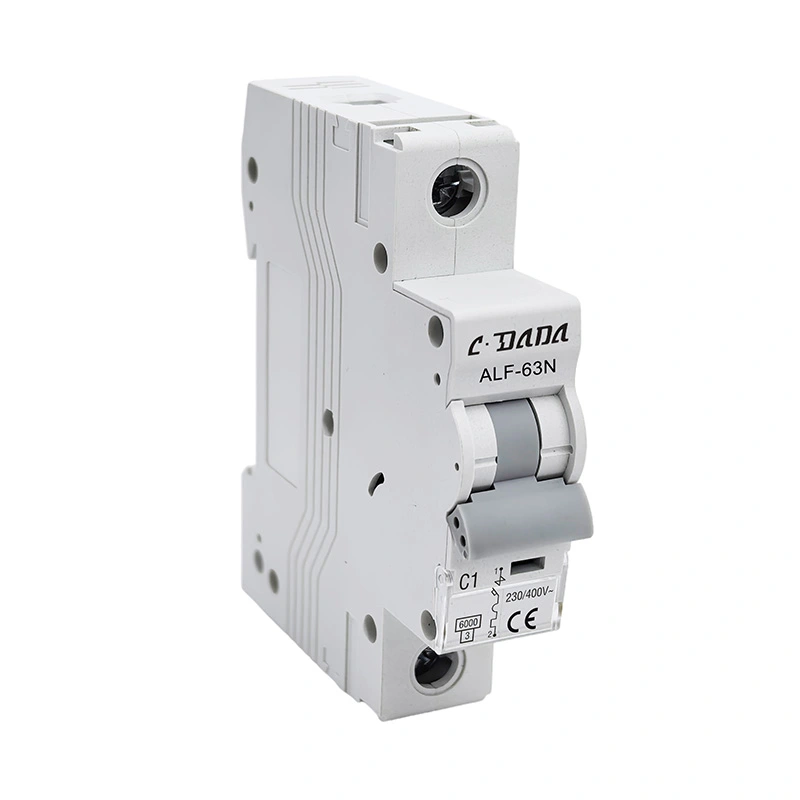

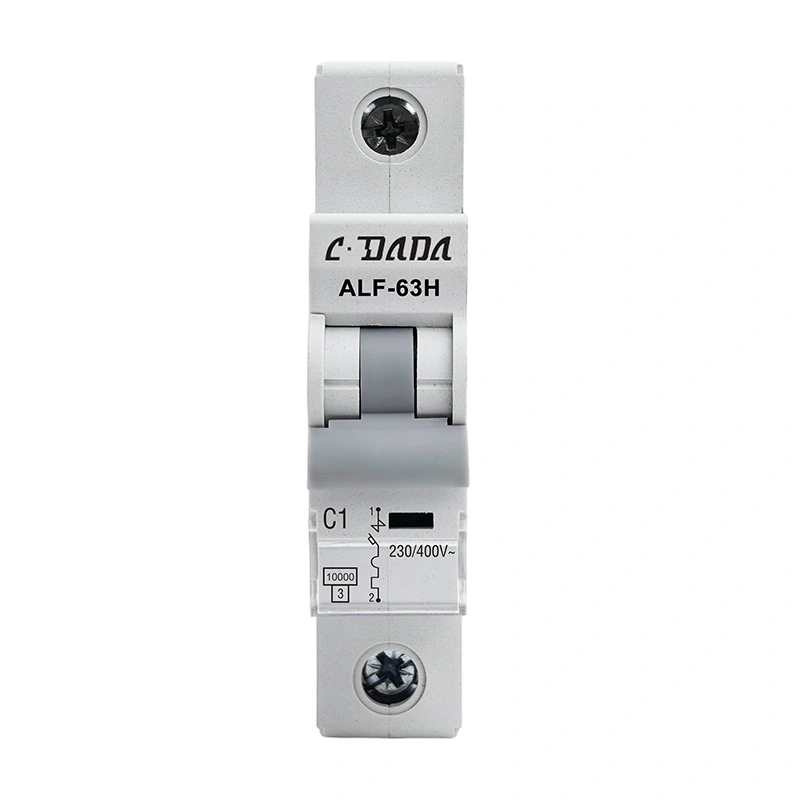

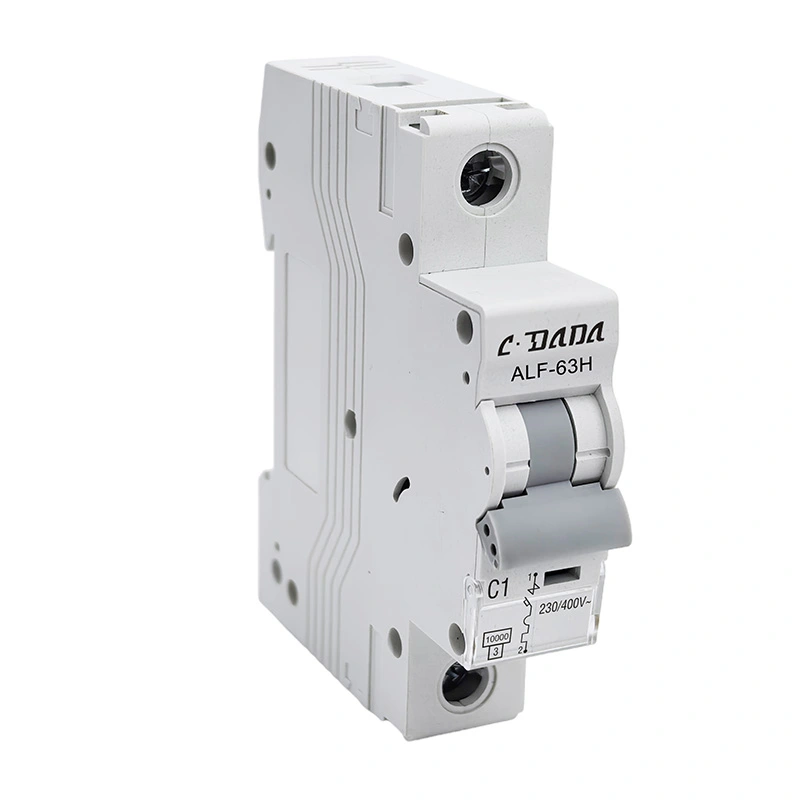

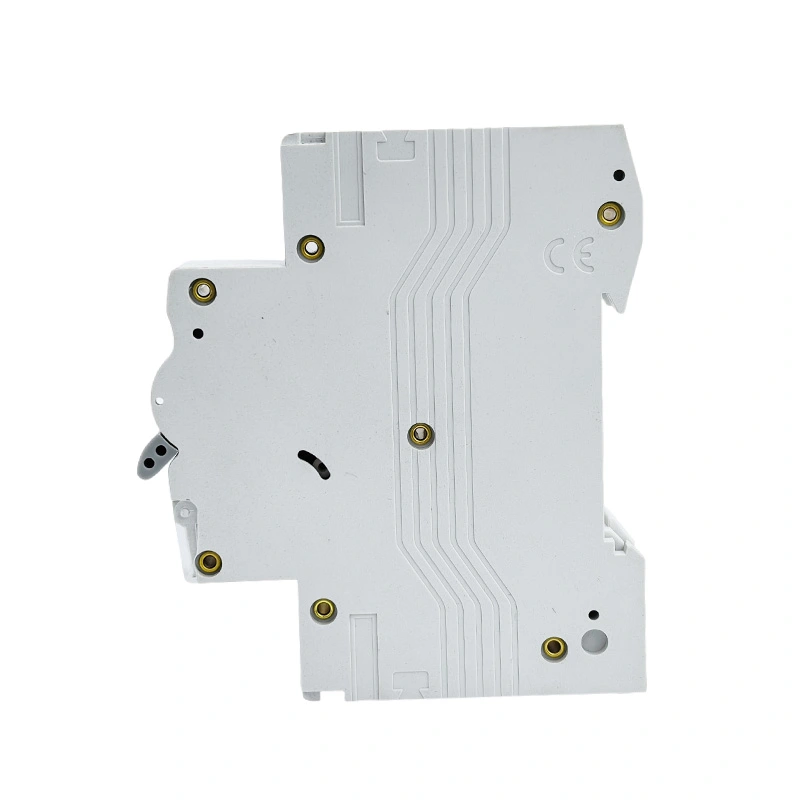

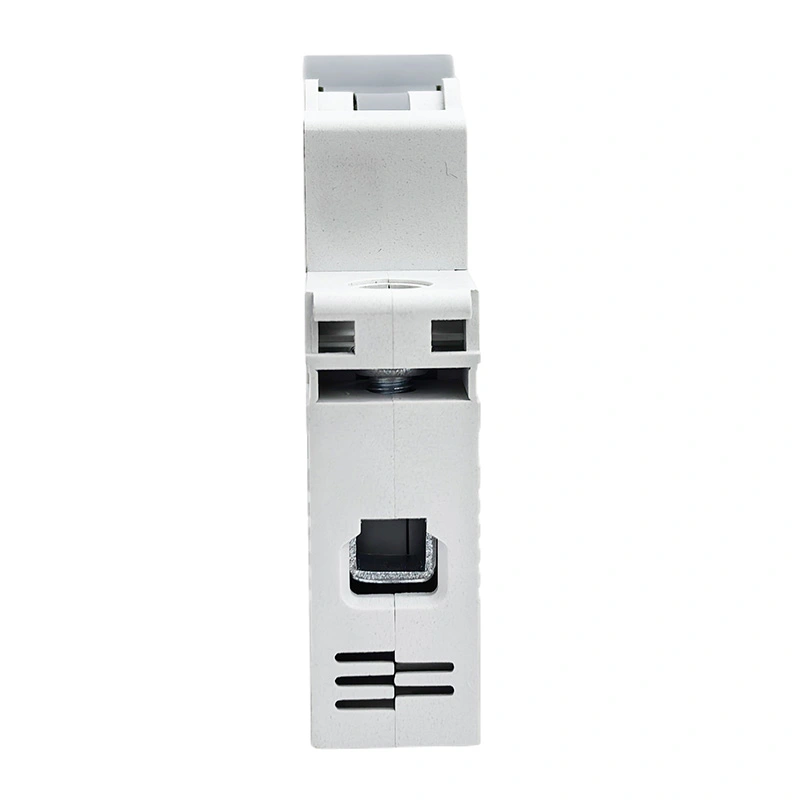

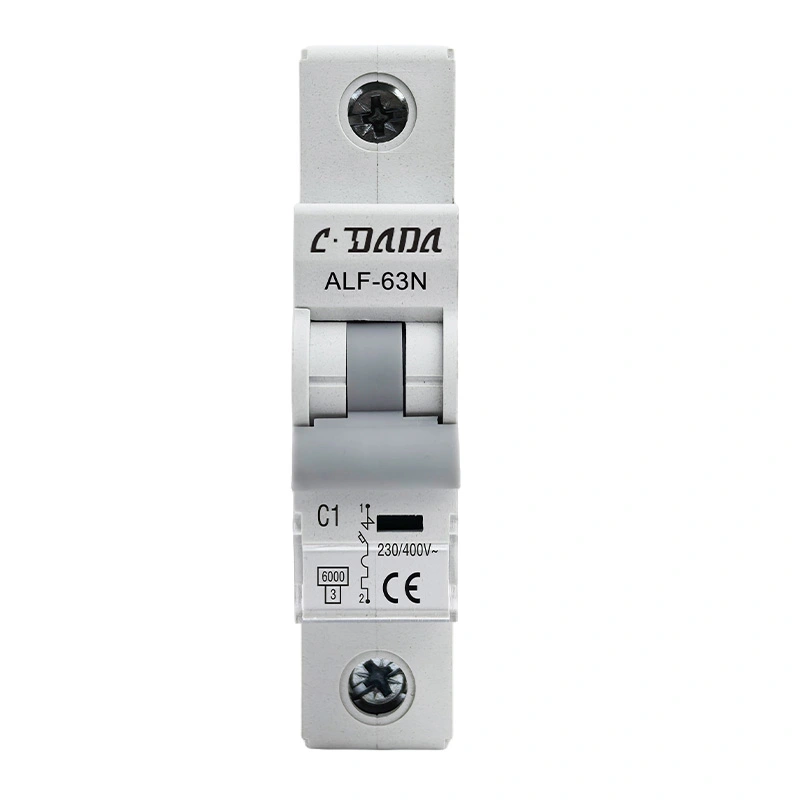

مدار شکن مینیاتوری 6KA 10kA

قطع کننده مدار مینیاتوری 6KA 10kA سری ALF-63N/H با استاندارد IEC60898 مطابقت دارد، MCB دارای ویژگی عملکرد قابل اعتماد، عملکرد حفاظتی دقیق، زمان انتشار کوتاه و ظرفیت شکست بالا، حجم کم است. این به طور گسترده ای در و اضافه بار کنتاکتورها، تابلو برق و دستگاه های الکتریکی استفاده می شود.

با CDADA تماس بگیرید و ما را به عنوان سازنده خود انتخاب کنید، ما می توانیم خدمات OEM/ODM را ارائه دهیم.

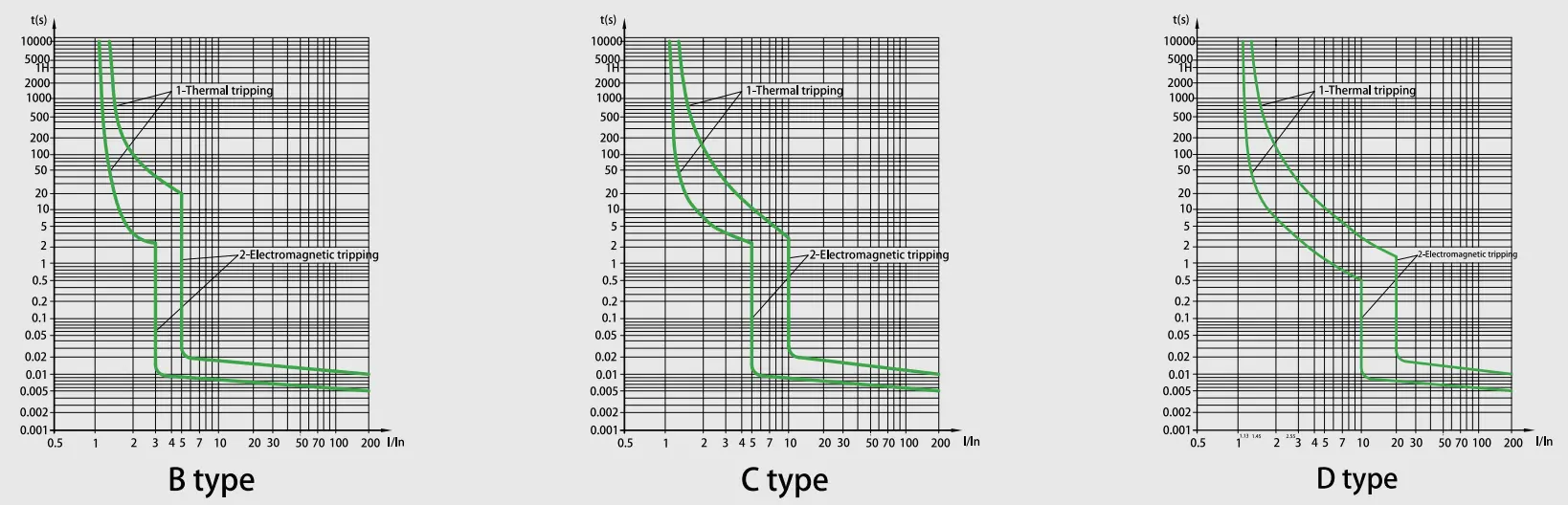

منحنی مشخصه

مشخصات فنی

مدار شکن مینیاتوری ALF-63N/H سری 6KA 10kA
استاندارد	EN/IEC60898-1
ظرفیت شکست (کیلو آمپر)	6،10
حفاظت	در برابر اضافه بار و اتصال کوتاه
جریان نامی (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
ولتاژ نامی (V)	1PAC 230/400,240/415
	1P+N،2P،3P،3P+N،4PAC400/415
ولتاژ مقاومت در برابر ضربه نامی Uimp(kV)	4
ولتاژ عایق نامی Ui(V)	500
محفظه محدود کننده انرژی	3
دمای محیط (℃)	-25 ~ 40، حداکثر 95٪ رطوبت
حد عملیات حرارتی	1.13xln بدون توقف در عرض یک ساعت
	1.45xIn سفر در عرض یک ساعت
عملکرد مغناطیسی	B: (3-5) xIn، C: (5-10) xIn، D: (10-20) xIn
تعداد قطب ها	1P،1P+N،2P،3P،3P+N و 4P
نوع سفر	انتشار حرارتی/مغناطیسی
ظرفیت ترمینال	16 میلی‌متر مربع انعطاف‌پذیر یا 25 میلی‌متر مربع صلب تا 25 آمپر
	25 میلی‌متر مربع انعطاف‌پذیر یا 35 میلی‌متر مربع صلب از درجه‌بندی‌های 32 آمپر تا 63 آمپر
درجه حفاظت	IP20
نصب و راه اندازی	نصب بر روی ریل DIN 35 میلی متری
عرض	17.8 میلی متر در هر قطب

مشخصه آزادسازی مدار شکن

نه	جریان نامی انتشار (A)	حالت اولیه	جریان تست	زمان مشخص شده	نتیجه به دست می آید	اظهارات
1	1-63	حالت سرد	1.13 اینچ	t≤1h	غیر سفر
2	1-63	در آزمون قبلی	1.45ln	t<1 ساعت	سفر	تنظیم جریان تا مقدار مشخص شده به طور پیوسته در 5 ثانیه
3	در ≤32	حالت سرد	2.55 اینچ	1s	سفر
	در> 32
4	1-63	حالت سرد	3 در	t≤0.1s	غیر سفر	نوع B
			5 اینچ	t<0.1s	سفر	نوع B
			5 در 10ln	t≤0.1s	غیر سفر	نوع C
			10 در	t<0.1s	سفر	نوع C
			20ln	t≤0.1s	غیر سفر	نوع D
				t<0.1s	سفر	نوع D

استقامت (عملیات)

دسته بندی	چرخه های عملیات	فرکانس عملیات	جریان نامی
استقامت الکتریکی	4000	240 در ساعت	1-32
		120 در ساعت	40-63
استقامت مکانیکی	10000	240 در ساعت	1-63

ویژگی ها

★ ظرفیت قطع اتصال کوتاه فوق العاده بالا

فناوری کنترل قوس پیشرفته ظرفیت وقفه بالاتری را در مقایسه با استانداردهای صنعتی به دست می‌آورد و حفاظت قابل اعتمادی را برای سیستم‌های الکتریکی درجه صنعتی در شرایط خطای شدید تضمین می‌کند.

★ رابط اتصال دو حالته

طراحی ترمینال هیبریدی یکپارچه از اتصال شینه صلب و بستن کابل انعطاف‌پذیر پشتیبانی می‌کند و امکان سازگاری بدون ابزار با سناریوهای مختلف نصب را فراهم می‌کند در حالی که زمان سیم‌کشی را تا 40 درصد کاهش می‌دهد.

★ مکانیسم ذخیره انرژی برای طول عمر

سیستم عامل به کمک فنر با استقامت 10000 چرخه مکانیکی، دارای فناوری جبران سایش

★ محوطه کامپوزیت پیشرفته

دارای محفظه های یکپارچه خاموش کننده قوس برای رویدادهای خطای محدود با ویژگی های مقاوم در برابر معروف، مقاوم در برابر حرارت و ضد ضربه.

★ توپولوژی محدود کننده جریان پویا

سرکوب هوشمند انرژی عبور جریان اوج خطا را به میزان 65 تا 80 درصد کاهش می‌دهد و بهینه‌سازی مشخصات دستگاه پایین‌دست را با پتانسیل کاهش هزینه کلی 30 درصدی سیستم امکان‌پذیر می‌سازد.

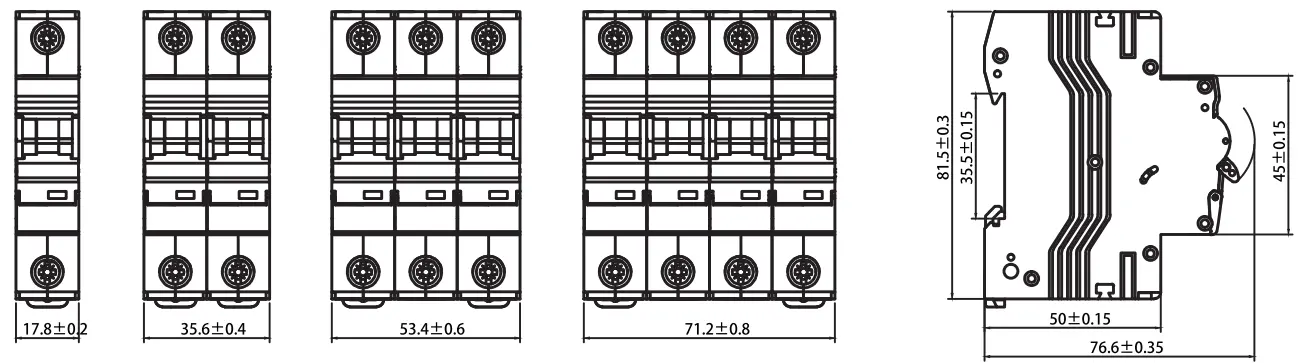

ابعاد طرح

سناریوهای کاربردی

★ مسکونی: واحدهای مصرفی و تابلوهای توزیع برای ایمنی خانه.

★ صنعتی: حفاظت از کنتاکتورها، تابلو برق و دستگاه های سنگین الکتریکی.

★ تجاری: ساختمان های اداری و مراکز خرید که نیاز به قابلیت اطمینان بالایی دارند.

کنترل کیفیت و تست استاندارد

★ هر CDADA MCB تحت آزمایش های دقیق قرار می گیرد تا از انطباق با IEC60898-1 اطمینان حاصل شود:

★ تست قطع حرارتی: تأیید شده در 1.13 اینچ (غیر سفر) و 1.45 اینچ (سفر در عرض 1 ساعت).

★ تست تریپینگ مغناطیسی: آزمایش رهاسازی دقیق برای ویژگی های B، C و D.

★ استقامت الکتریکی: تست شده برای 4000 چرخه عملیات.

★ استقامت مکانیکی: تایید شده برای 10000 چرخه.

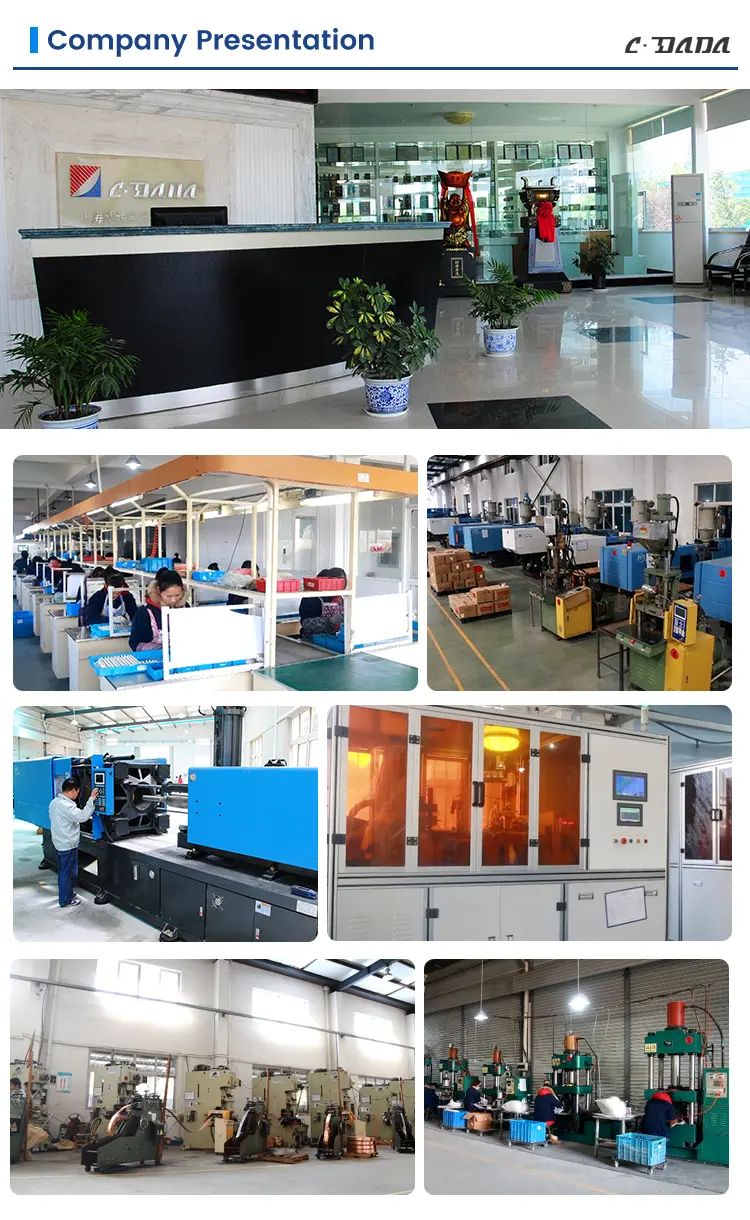

استحکام و پشتیبانی کارخانه

Shanghai DADA Electric Co., Ltd. یک تولید کننده پیشرو با خطوط تولید پیشرفته و یک تیم مهندسی حرفه ای است. ما ارائه می دهیم:

★ خدمات OEM/ODM سفارشی برای مارک های جهانی.

★ تجهیزات آزمایشی پیشرفته برای اطمینان از تحویل بدون نقص.

★ پشتیبانی لجستیک جهانی: بسته بندی بهینه شده برای حمل و نقل دریایی و هوایی برای اطمینان از رسیدن محصولات در شرایط عالی.
