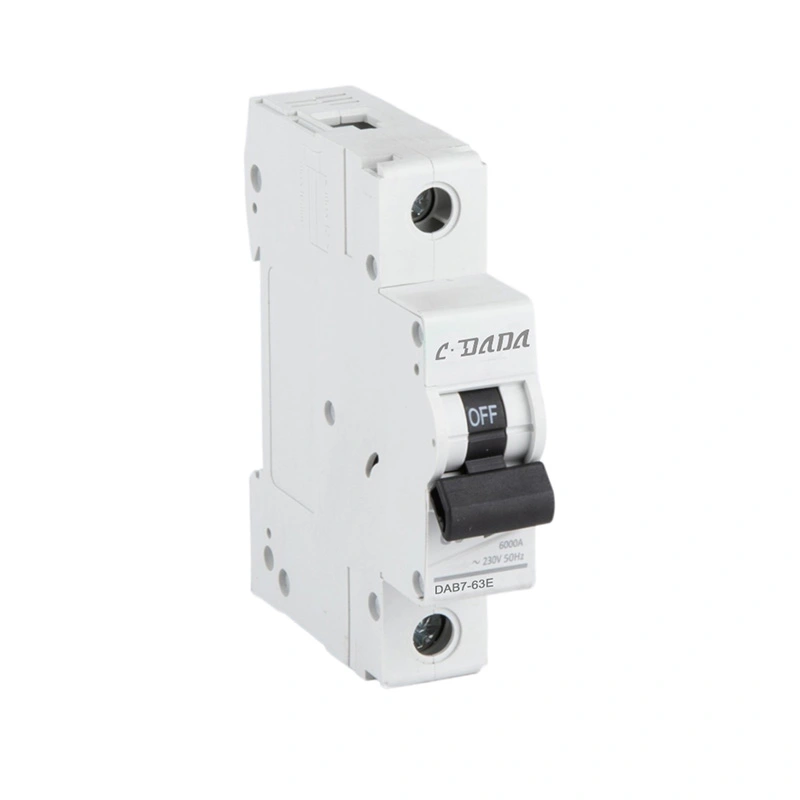

مدار شکن مینیاتوری AC 1P 6kA

مدار شکن مینیاتوری AC CDADA 1P 6kA یک کلید قطع کننده مدار مینیاتوری تک قطبی با کیفیت بالا است که برای سیستم های ولتاژ پایین AC طراحی شده است. این محافظت قابل اعتماد در برابر اضافه بار و اتصال کوتاه را فراهم می کند و به طور موثر از مدارهای الکتریکی و تجهیزات متصل محافظت می کند. این AC MCB که مطابق با استانداردهای بین المللی دقیق ساخته شده است، برای توزیع کنندگان، OEM ها و پیمانکاران برقی که به دنبال راه حل های حفاظتی بادوام و مقرون به صرفه هستند، ایده آل است.

ویژگی ها و مزایا محصول

★ طراحی فشرده: ساختار صرفه جویی در فضا مناسب برای تابلوهای توزیع استاندارد

★ ظرفیت شکست بالا: قابلیت قطع اتصال کوتاه 6 کیلو آمپر برای افزایش ایمنی

★ قطع کردن دقیق: واحد سفر حرارتی مغناطیسی، حفاظت در برابر اضافه بار و اتصال کوتاه را تضمین می کند.

★ نشانگر وضعیت پاک: پنجره روشن/خاموش قابل مشاهده برای تأیید وضعیت سریع مدار

★ سیم کشی ایمن: پایانه های با کیفیت بالا با اتصال پایدار، کاهش مقاومت تماس

★ ساخت و ساز بادوام: محفظه مقاوم در برابر شعله با مقاومت در برابر دمای بالا

★ نصب آسان: پایه استاندارد DIN-rail 35mm برای مونتاژ سریع

★ کیفیت قابل اعتماد: 100٪ بازرسی کامل قبل از حمل و نقل، عملکرد سازگار

برنامه های کاربردی

★ مدار شکن مینیاتوری AC CDADA 1P 6kA به طور گسترده در موارد زیر استفاده می شود:

★ ساختمان های مسکونی، آپارتمان ها و ویلاها

★ ساختمان های اداری، مراکز خرید و امکانات تجاری

★ کارگاه های صنعتی سبک و کارخانه های تولیدی

★ مراکز خرید، هتل ها و رستوران ها

★ تاسیسات عمومی و پروژه های زیربنایی

مدارهای روشنایی و حفاظت از تجهیزات قدرت کوچک

پارامترهای فنی

ابعاد طرح

★ عرض: 17.8 میلی متر در هر قطب (اندازه استاندارد تک قطب)

★ ارتفاع: تقریباً 85-92 میلی متر (بر اساس رتبه فعلی متفاوت است)

★ عمق: تقریباً 68-72 میلی متر

★ ظرفیت سیم کشی: 1.5-16 میلی متر مربع کابل مسی انعطاف پذیر یا سفت

★ سازگاری استاندارد: متناسب با تمام سیستم های ریلی DIN 35 میلی متری (TS35/7.5، TS35/15)

IEC 60898-1

رهاسازی مغناطیسی

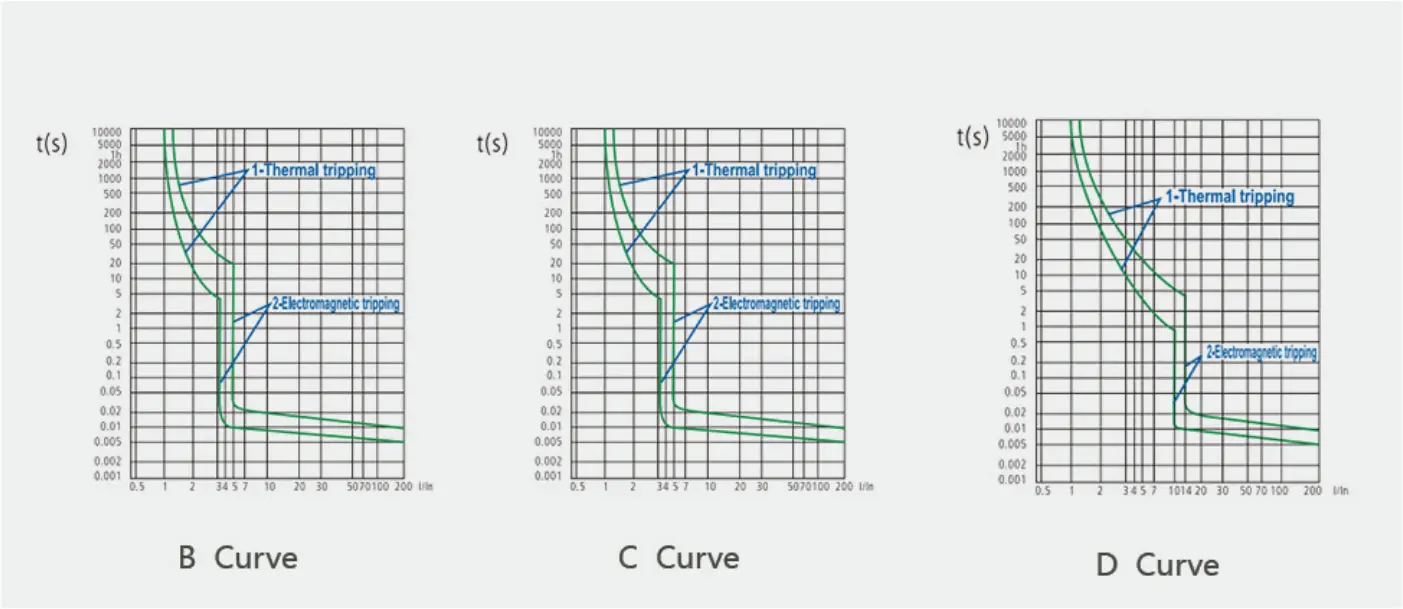

هنگامی که یک اتصال کوتاه رخ می دهد، خاموش شدن آنی توسط یک آهنربا با یک هسته آهنی حاصل می شود. طبق استاندارد 1EC60898 این محصول را می توان به سه نوع B، C و D تقسیم کرد.

رهاسازی حرارتی

● هنگامی که اضافه بار در مدار رخ می دهد، نوار دو فلزی مدار شکن به دلیل گرما خم می شود و باعث قطع شدن کنتاکت ها و در نتیجه قطع حرارتی می شود.

● استاندارد IEC محدوده زمانی قطع را برای جریان های اضافه بار مختلف تعریف می کند.

●دمای محیط آزمایش مرجع 30 درجه سانتی گراد است.

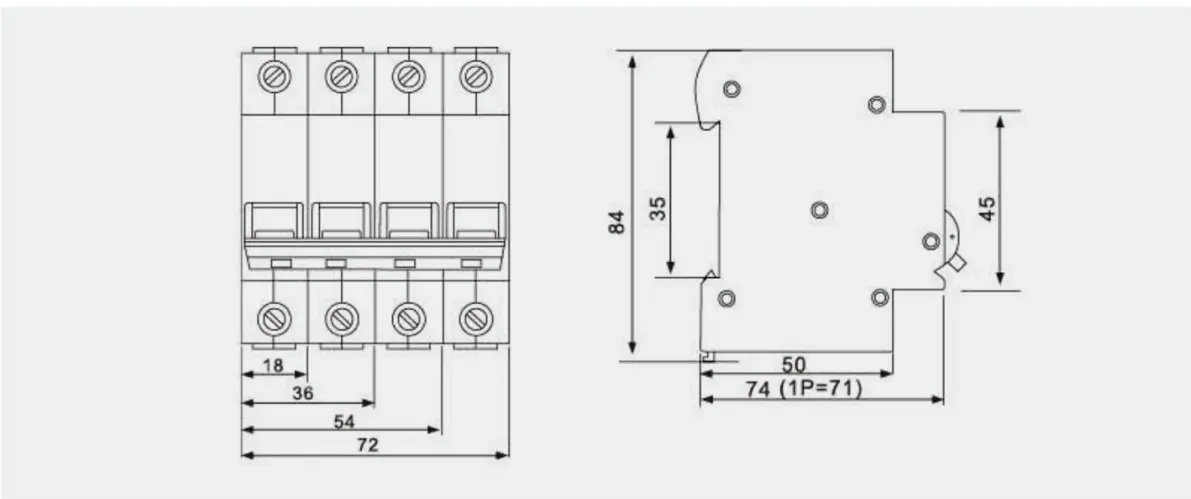

●ابعاد محصول و نصب (MM)

این محصول بر روی یک ریل راهنما با حداکثر ظرفیت اتصال 25 میلی متر نصب شده است².

کنترل کیفیت

★ گواهی ISO9001 ساخت: سیستم مدیریت کیفیت دقیق در سراسر تولید

★ تست جامع: بازرسی 100٪ از جمله ویژگی های قطع، افزایش دما و تست های ولتاژ

★ تولید داخلی: 90 درصد از اجزای کلیدی برای ثبات کیفیت در داخل تولید می شوند.

★ تست محیطی: عملیات دمای بالا/پایین، تأیید مقاومت در برابر رطوبت

★ اطمینان از قابلیت اطمینان: تست دوام طولانی مدت برای عمر طولانی تر

بسته بندی و حمل و نقل

★ بسته بندی استاندارد صادرات: کارتن های راه راه با محافظ

★ پاک کردن برچسب: شماره مدل، رتبه فعلی، تعداد قطب، مقدار و اطلاعات گواهینامه

★ بسته بندی محافظ: جعبه گروهی برای 12 واحد برای جلوگیری از آسیب در هنگام حمل و نقل

★ گزینه های حمل و نقل: مناسب برای حمل و نقل دریایی، هوایی و زمینی. برای ارسال عمده موجود است

★ بسته بندی سفارشی: گزینه های بسته بندی OEM برای شرکای نام تجاری موجود است

موارد موفقیت مشتری

★ CDADA 1P 6kA AC Circuit Breaker همکاری طولانی مدت با مشتریان در سراسر جهان برقرار کرده است:

★ پروژه های مسکونی: ارائه شده به سازندگان مسکن در آسیای جنوب شرقی، خاورمیانه و آمریکای جنوبی

★ تاسیسات تجاری: همکاری با پیمانکاران برق در اروپا، آفریقا و آسیا برای پروژه های ساختمان تجاری

★ مشارکت های OEM: همکاری با مارک های جهانی برق برای برچسب زدن خصوصی و راه حل های سفارشی

★ کاربردهای صنعتی: ارائه شده به تاسیسات تولیدی برای حفاظت از ماشین آلات و تجهیزات

★ شبکه های توزیع کننده: کار با توزیع کنندگان منطقه ای در بیش از 30 کشور برای دیدار با بازار محلی
