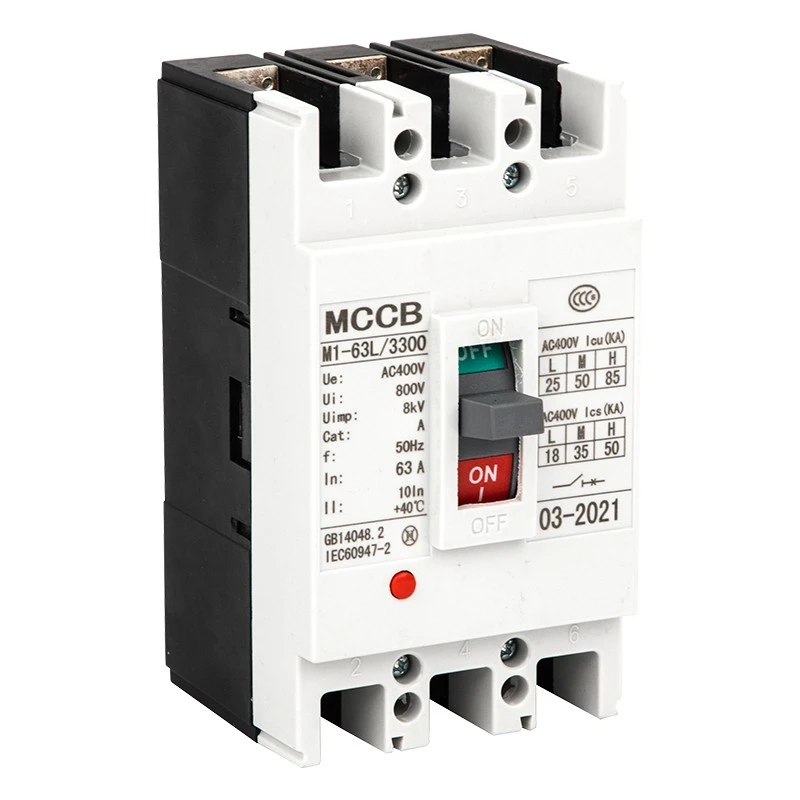

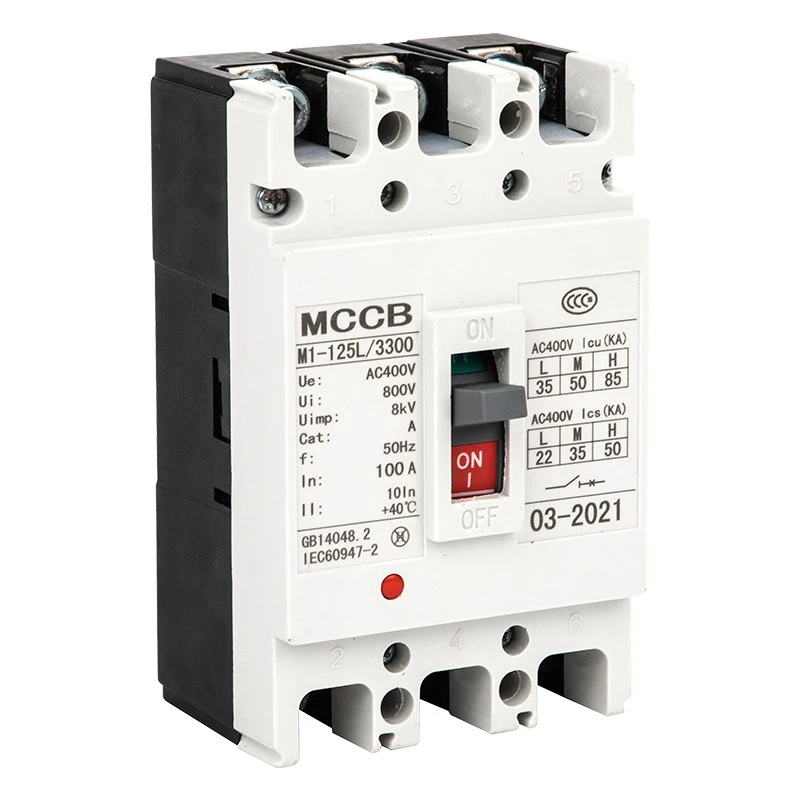

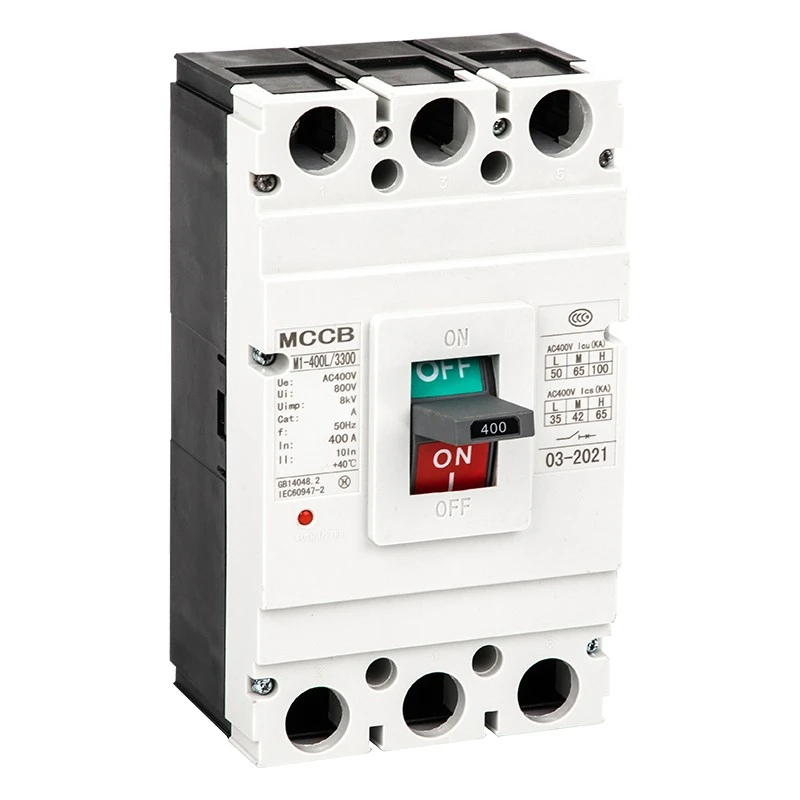

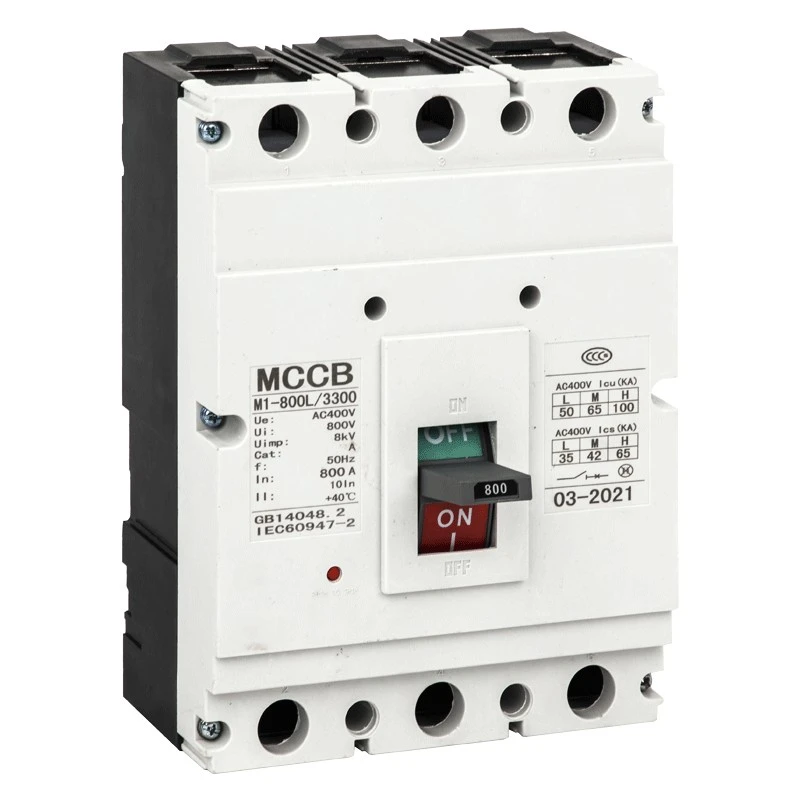

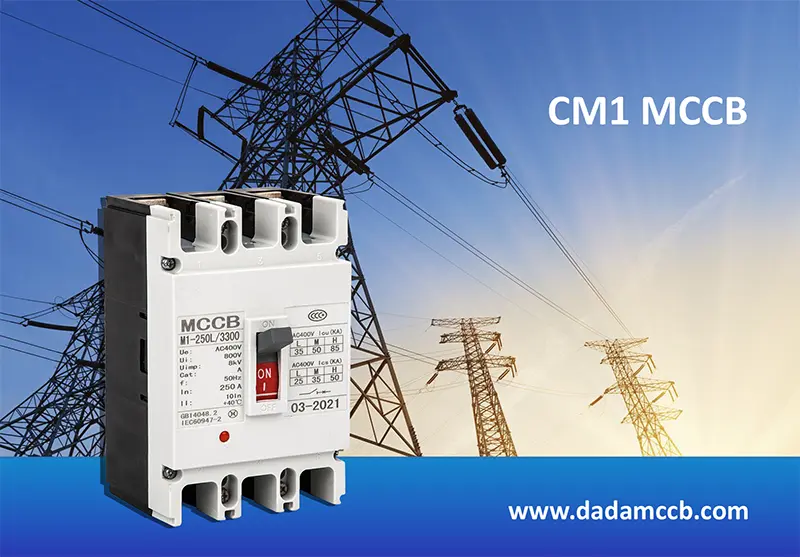

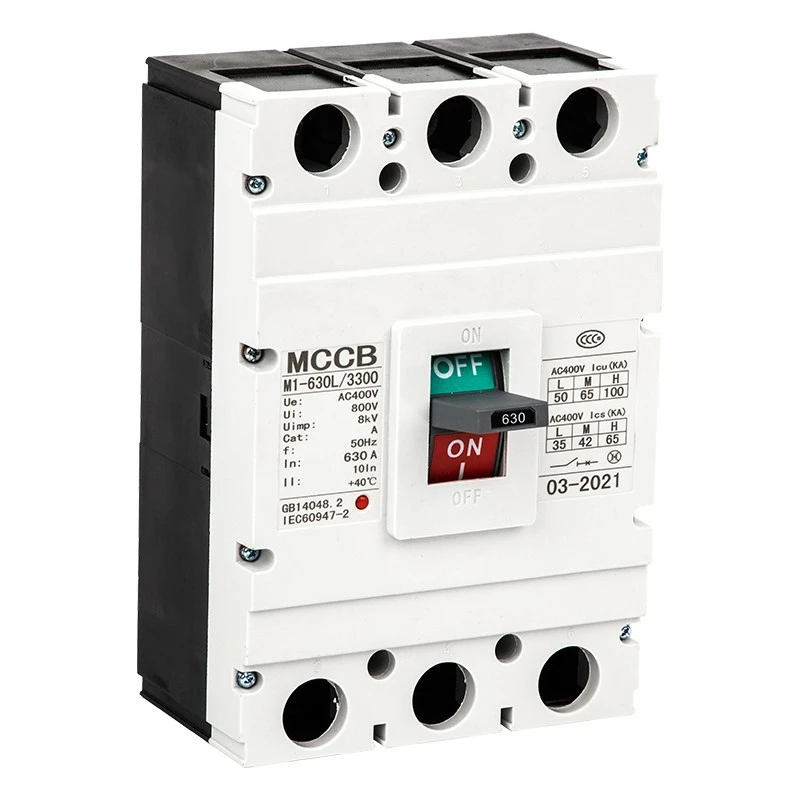

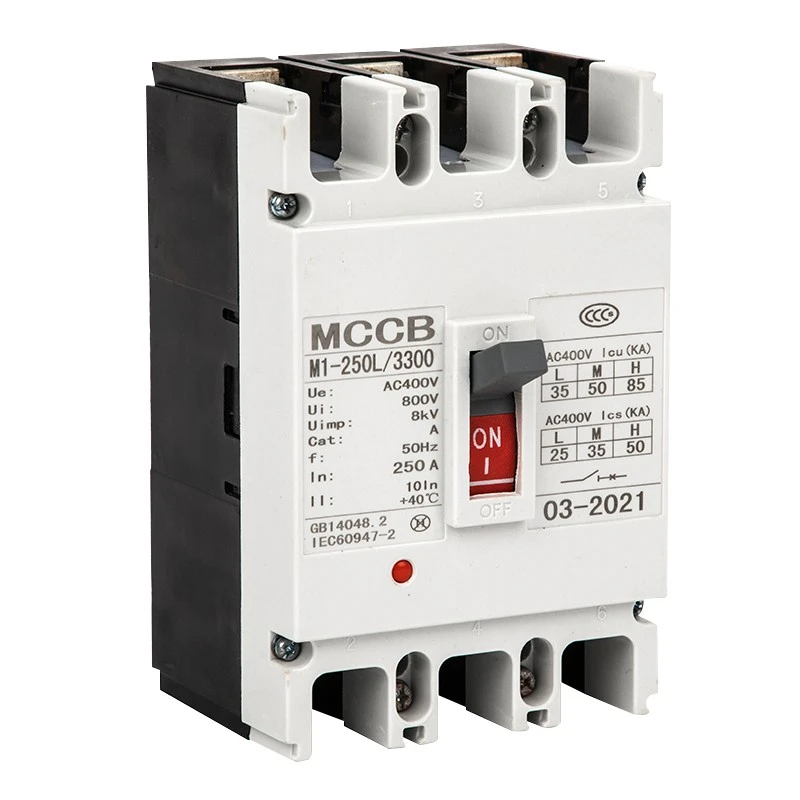

مدار شکن کیس قالبی CM1
Model:DAM2 (CM1) Series
این CDADA CM1 Molded Case Circuit Breaker (MCCB) برای خرید انبوه، با گواهینامه IEC60947-2 و عملکرد پایدار برای سیستم های قدرت صنعتی ساخته شده است. CM1 MCCB از ساختار با استحکام بالا و مکانیسم قطع قابل اعتماد استفاده می کند که نصب و نگهداری آسان است. این محافظ هوشمند را با طراحی بادوام ترکیب می کند و عمر طولانی را در توزیع برق و کاربردهای صنعتی سنگین تضمین می کند.
این مدار شکن کیس قالبگیری شده سری DAM2 (CM1) یک دستگاه حفاظتی ولتاژ پایین با کارایی بالا است که توسط شرکت شانگهای DADA الکتریک، آموزشی ویبولیتین، سازنده و تامینکننده قابل اعتماد در چین تولید شده است. با ولتاژ عایق نامی تا 800 ولت، ولتاژ کاری نامی 400 ولت / 690 ولت و جریان نامی از 63 آمپر تا 1600 آمپر، به طور گسترده برای توزیع برق، حفاظت از مدار، کنترل موتور و سوئیچینگ نادر استفاده می شود.
این سری از نصب عمودی و افقی پشتیبانی می کند، با استاندارد IEC60947-2 مطابقت دارد و حفاظت کامل از اضافه بار، اتصال کوتاه و ولتاژ پایین را برای تجهیزات برق فراهم می کند.
ویژگی های محصول
★ ولتاژ عایق نامی: 800V; ولتاژ کاری: 400V/690V
★ محدوده فعلی: 63A، 100A، 225A، 400A، 630A، 800A، 1250،1600A
★ ظرفیت شکست: L استاندارد، M متوسط، H نوع شکستن بالا
★ حالت های انتشار دوگانه حرارتی مغناطیسی و الکترومغناطیسی
★ نصب عمودی / افقی، مناسب برای استفاده ایزوله
★ محدوده دمای محیط گسترده: -5℃~+40℃
★ ارتفاع ≤2000 متر، درجه آلودگی 3
برنامه های کاربردی
CDADA CM1 Molded Case Circuit Breaker به طور گسترده در سیستم های توزیع برق صنعتی و عمرانی از جمله کارخانه ها، ساختمان ها، مراکز داده، نیروگاه ها، زیرساخت ها، تجهیزات مکانیکی و کابینت های توزیع برق استفاده می شود. همچنین برای حفاظت موتور، تبدیل مدار و منبع تغذیه ایمن در صنایع ساختمانی، متالورژی، پتروشیمی و سایر صنایع استفاده می شود.
پارامترهای فنی
★ استانداردها: IEC60947-2، GB14048.2
★ فرکانس: AC 50Hz/60Hz
★ قطب: 1P،2P، 3P، 4P
★ انتشار: حرارتی مغناطیسی (دو برابر)، الکترومغناطیسی (فوری)
★ تنظیم لحظه ای: نوع توزیع 10 در ± 20٪. نوع موتور 12 اینچ ± 20 درصد
★ نصب: سیم کشی جلو، سیم کشی عقب، نوع پلاگین
★ عملیات: دستی، مکانیزم عملیاتی الکتریکی
|
مدل |
قطب |
جریان نامی (الف) |
رتبه بندی شده است عامل ولتاژ (V) |
رتبه بندی شده است عایق ولتاژ (V) |
ظرفیت قطعی اتصال کوتاه نهایی (Icu) |
فلاش اوور فاصله (میلی متر) |
||
|
ولتاژ تست (V) |
ICU (kA) |
ICS (kA) |
||||||
|
DAM2L-63 |
3 |
10، 16، 20، 25، 32، 40، 50، 63 |
400 |
500 |
400×1.10 |
25 |
18 |
0 |
|
DAM2M-63 |
3، 4 |
50 |
35 |
|||||
|
DAM2L-100 |
3، 4 |
16، 20، 25، 32، 40، 50، 63، 80، 100 |
400 |
800 |
30 |
22 |
≤50 |
|
|
DAM2M-100 |
2، 3، 4 |
50 |
35 |
|||||
|
DAM2H-100 |
3 |
85 |
50 |
|||||
|
DAM2L-100 |
3، 4 |
690 |
10 |
5 |
||||
|
DAM2M-100 |
2، 3، 4 |
20 |
10 |
|||||
|
DAM2L-225 |
3، 4 |
100، 125، 140، 160، 180، 200، 225 |
400 |
800 |
35 |
25 |
||
|
DAM2M-225 |
2، 3، 4 |
50 |
35 |
|||||
|
DAM2H-225 |
3 |
85 |
50 |
|||||
|
DAM2L-225 |
3، 4 |
690 |
10 |
5 |
||||
|
DAM2M-225 |
2، 3، 4 |
20 |
10 |
|||||
|
DAM2L-400 |
3 |
225، 250، 315، 350، 400 |
400 |
800 |
50 |
35 |
≤100 |
|
|
DAM2M-400 |
3، 4 |
65 |
42 |
|||||
|
DAM2H-400 |
3 |
100 |
65 |
|||||
|
DAM2L-400 |
3 |
690 |
15 |
8 |
||||
|
DAM2M-400 |
3، 4 |
20 |
10 |
|||||
|
DAM2L-630 |
3 |
400، 500، 630 |
400 |
800 |
50 |
35 |
||
|
DAM2M-630 |
3، 4 |
65 |
42 |
|||||
|
DAM2H-630 |
3 |
100 |
65 |
|||||
|
DAM2L-630 |
3 |
6910 |
15 |
8 |
||||
|
DAM2M-630 |
3، 4 |
20 |
10 |
|||||
|
DAM2M-800 |
3 |
630، 700، 800 |
400 |
800 |
75 |
50 |
||
|
DAM2H-800 |
3 |
100 |
65 |
|||||
|
DAM2M-800 |
3 |
4690 |
30 |
15 |
||||
|
DAM2-1250 |
3 |
800، 1000، 1250 |
400 |
800 |
85 |
42 |
||
|
DAM2-1250 |
3 |
690 |
25 |
12.5 |
||||
طرح کلی و ابعاد نصب
CM1 MCCB ما دادههای ابعاد کاملی را برای مدلهای 63A–1600A از جمله سیمکشی جلو، سیمکشی عقب و نوع پلاگین ارائه میکند. اندازه های مختلف قاب (63/100/225/400/630/800/1250/1600) با ابعاد H، H1، H2 برای نصب کابینت استاندارد مطابقت دارند. ارتفاع مکانیزم عملکرد دستی و الکتریکی نیز برای مونتاژ آسان استاندارد شده است.
لوازم جانبی و توابع
لوازم داخلی
★ رهاسازی شنت: ولتاژ نامی 70 تا 110 درصد برای خاموش شدن مطمئن
★ کاهش ولتاژ: 35٪ - 70٪ افت ولتاژ برای حفاظت خودکار
★ تماس کمکی و زنگ تماس: بازخورد سیگنال و زنگ خطا
★ انتشار اختصاصی متر پیش پرداخت: تاخیر در خاموش شدن 0.5–2 ثانیه
لوازم جانبی خارجی
★ مکانیزم عامل دستی
★ مکانیزم عملکرد الکتریکی (موتور).
★ جداکننده های فاز، پیچ های نصب، کیت های شینه

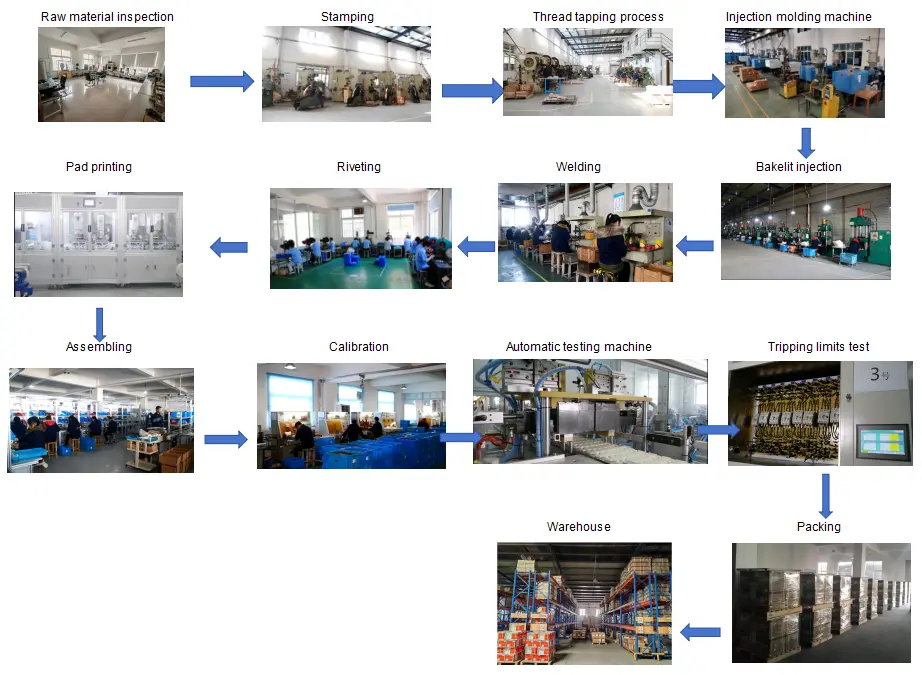

جریان کنترل کیفیت
بازرسی مواد اولیه ← پردازش تولید ← خط مونتاژ ← تست مشخصه سفر ← تست افزایش دما ← تست اتصال کوتاه ← تست پیری ← بررسی ظاهر و ابعاد ← بسته بندی ← بازرسی نهایی قبل از حمل و نقل

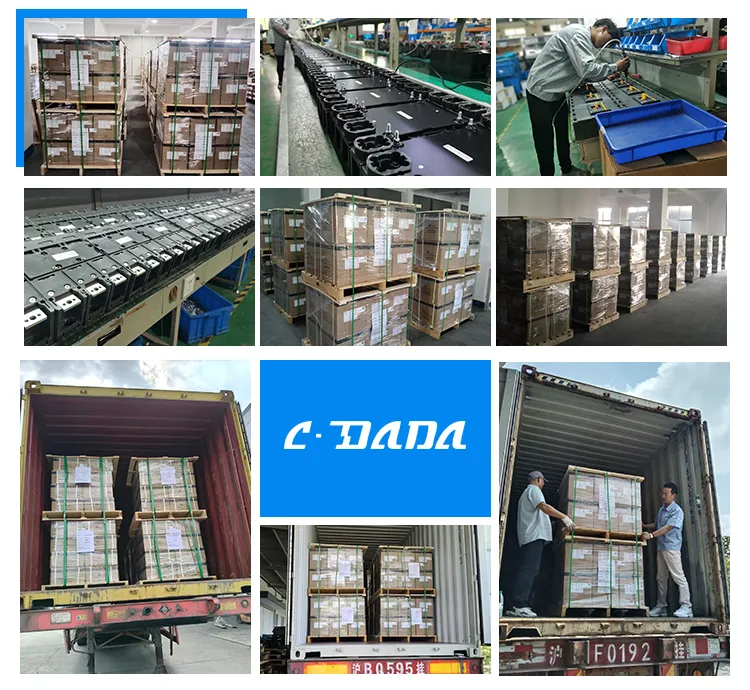

بسته بندی و حمل و نقل
★ کارتن صادراتی استاندارد + پالت چوبی برای حمل و نقل ایمن
★ برچسب: مدل، جریان، قطب، مقدار، گواهی
★ مناسب برای دریا، هوا و زمین لجستیک
گواهینامه ها
IEC60947-2، GB14048.2، CE، CB، ROHS و سایر تاییدیه های بین المللی.

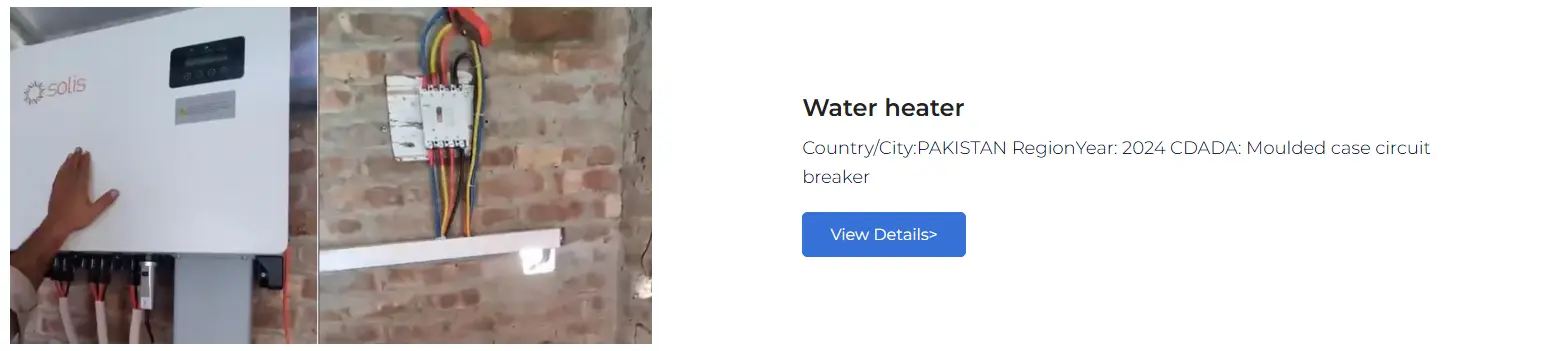

موارد همکاری با مشتری
سری CDADA DAM2 MCCB برای مشتریان جهانی، از جمله یکپارچهکنندههای سیستم توزیع برق، تولیدکنندگان تجهیزات صنعتی، کارخانههای تابلو برق، پیمانکاران ساختمانی و برندهای OEM در اروپا، آسیای جنوب شرقی، خاورمیانه، آفریقا و آمریکای جنوبی عرضه شده است. ما عرضه عمده ثابت و راه حل های سفارشی را برای شرکای بلند مدت ارائه می دهیم.
تگ های داغ: مدار شکن کیس قالبی CM1، چین، سازنده، تامین کننده، کارخانه
