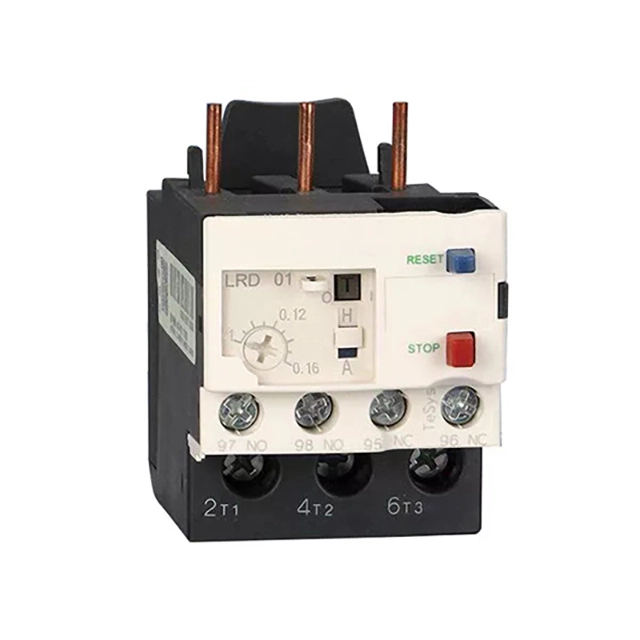

رله اضافه بار حرارتی LRD

با استفاده از رله اضافه بار حرارتی CDADA LRD از موتورهای خود در برابر آسیب های پرهزینه محافظت کنید، ما یک تامین کننده حرفه ای هستیم که می توانیم محصولاتی را برای محافظت مطمئن و هوشمند موتور در کاربردهای صنعتی و تجاری ارائه دهیم. رله LRD که برای کار یکپارچه با کنتاکتورهای سری D CDADA (D09–D95) طراحی شده است، دفاع جامعی را در برابر موارد زیر ارائه می دهد:

● اضافه بار

● خرابی فاز (از دست دادن فاز)

● زمان شروع بیش از حد طولانی

● توقف طولانی مدت روتور

سری LRD با محدوده جریان قابل تنظیم از 0.1 آمپر تا 104 آمپر، گزینه های تنظیم مجدد دستی یا خودکار، و دکمه تست داخلی برای تأیید مدار و شبیه سازی سفر، ایمنی و سهولت تعمیر و نگهداری را تضمین می کند. نشانگر سفر وضعیت بصری واضحی را ارائه می دهد، در حالی که پوشش مهر و موم شده از تغییرات تنظیمات غیرمجاز جلوگیری می کند - ایده آل برای محیط های خشن یا تنظیم شده. رله حرارتی LRD CDADA که برای مصارف جهانی تایید شده و با کنتاکتورهای استاندارد نصب شده بر روی ریل DIN سازگار است، انتخاب هوشمندانه ای برای مجموعه های کامل استارت موتور است.

مشخصات کلیدی

سری: رله اضافه بار حرارتی LRD

برند: CDADA | سازنده: Shanghai DADA Electric CO.,LTD

سازگاری: جفت با کنتاکتورهای D09–D95 (سری LC1-D)

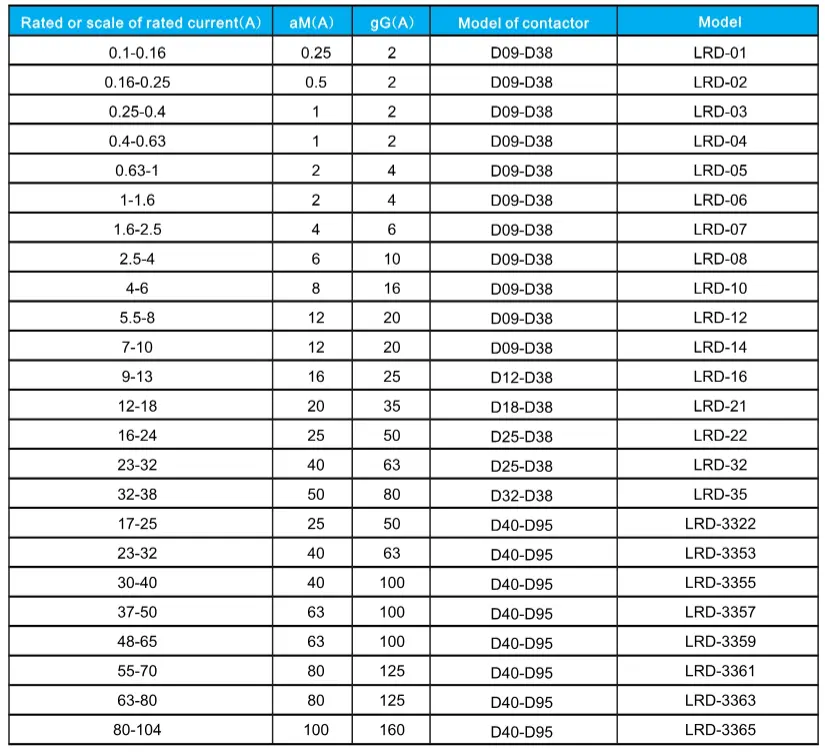

محدوده جریان نامی: 0.1A - 104A (چند مدل موجود است)

قطب: 3 قطبی (تمام فازها را برای عدم تعادل کنترل می کند)

توابع حفاظتی:

★ اضافه بار حرارتی

★ تشخیص شکست فاز

★ نظارت بر زمان شروع طولانی

★ حفاظت از غرفه روتور

حالت بازنشانی: دستی یا خودکار (سوئیچ انتخابگر)

دکمه تست: سفر را شبیه‌سازی می‌کند — هم مخاطبین کمکی NO و هم NC را فعال می‌کند

دکمه توقف: فقط تماس NC را باز می کند (برای سیگنال توقف اضطراری)

نشانگر سفر: پرچم بصری حالت خاموش را نشان می دهد

قفل تنظیم: پوشش را می توان برای جلوگیری از دستکاری مهر و موم کرد

تماس های کمکی: استاندارد 1NO + 1NC (برای مدارهای زنگ هشدار، PLC یا اینترلاک)

نصب: مستقیماً بر روی کنتاکتورهای سازگار CDADA (طراحی snap-on) نصب می شود

گواهینامه: مطابق با IEC 60947-4-1 (مستندات CE موجود است)

چرا رله اضافه بار حرارتی CDADA LRD را انتخاب کنید؟

★  محافظت کامل موتور

فراتر از اضافه بار اولیه است - افت فاز، استارت های طولانی و توقف هایی که می توانند بی سر و صدا موتورها را از بین ببرند را تشخیص می دهد.

★ ادغام کنتاکتور بدون درز

طراحی Snap-on کاملاً با کنتاکتورهای CDADA D09–D95 مطابقت دارد—بدون نیاز به براکت یا آداپتور.

★ ویژگی های تعمیر و نگهداری دوستانه

★ دکمه TEST مدار کنترل را بدون چرخه قدرت تأیید می کند

★ نشانگر سفر پاک، عیب یابی را سرعت می بخشد

★ پوشش قابل مهر و موم شدن الزامات ممیزی ایمنی را برآورده می کند

★  عملیات انعطاف پذیر

تنظیم مجدد دستی (برای سیستم های ایمنی حیاتی) یا تنظیم مجدد خودکار (برای تجهیزات بدون مراقبت) را انتخاب کنید.

★ سازگاری جهانی

محدوده جریان گسترده پمپ های کوچک تا موتورهای صنعتی بزرگ را پوشش می دهد - ایده آل برای OEM هایی که در سراسر جهان صادر می شوند.

★ ایمنی مقرون به صرفه

از فرسودگی موتور جلوگیری می کند، زمان خرابی را کاهش می دهد و از تعمیرات گران قیمت جلوگیری می کند - ROI در چند هفته.

★ ما فعالانه از مشتریان و بازار بازخورد می‌خواهیم، ​​ممیزی‌های داخلی منظم را انجام می‌دهیم، در آموزش کارکنان و فناوری جدید سرمایه‌گذاری می‌کنیم، و معیاری را در برابر بهترین شیوه‌های صنعت ارزیابی می‌کنیم.

★ قیمت گذاری ما رقابتی است. ما خود را نه به عنوان ارزانترین، بلکه به عنوان ارائه دهنده بهترین ارزش-کیفیت برتر، گواهینامه کامل، و پشتیبانی خدمات قوی در مقایسه با بسیاری از تولیدکنندگان کوچکتر، قرار می دهیم.

برنامه های کاربردی معمولی

مجموعه های استارت موتور: جفت شده با کنتاکتورهای پمپ ها، فن ها، کمپرسورها

سیستم های نوار نقاله: در برابر غرفه های ناشی از جم محافظت می کند

واحدهای HVAC: از چیلرها و دمنده ها در برابر عدم تعادل فاز محافظت می کند

ماشین آلات کشاورزی: ​​پمپ های آبیاری در مناطق روستایی با شبکه های ناپایدار

پانل های کنترل OEM: جمع و جور، قابل اعتماد و سیم کشی آسان

سوالات متداول (سؤالات متداول)

Q1: تفاوت بین رله اضافه بار حرارتی و MPCB چیست؟

A1:

● MPCB (به عنوان مثال، GV2/GV3): اتصال کوتاه + اضافه بار + ایزوله را در یک دستگاه ترکیب می کند.

● رله حرارتی (LRD): فقط حفاظت اضافه بار و تلفات فاز را فراهم می کند—برای حفاظت کامل باید با کنتاکتور و فیوز/MCB استفاده شود.

→ LRD برای خطاهای خاص موتور دقیق تر است و اغلب در تاسیسات بزرگ هزینه کمتری دارد.

Q2: آیا می توانم از LRD با کنتاکتورهای غیر CDADA استفاده کنم؟

A2: LRD برای سری D CDADA (D09-D95) بهینه شده است. در حالی که تناسب مکانیکی ممکن است متفاوت باشد، توصیه می کنیم از جفت رله کنتاکتور CDADA برای عملکرد تضمین شده و پشتیبانی گارانتی استفاده کنید.

Q3: حفاظت از شکست فاز چگونه کار می کند؟

A3: اگر یک فاز از بین برود، دو فاز باقی مانده جریان بیشتری می کشند و باعث گرم شدن ناهموار در نوارهای دو فلزی می شود. LRD این عدم تعادل را تشخیص می دهد و در عرض چند ثانیه حرکت می کند و از آسیب تک فاز جلوگیری می کند.

Q4: هدف از دکمه "توقف" در مقابل دکمه "تنظیم مجدد" چیست؟

A4:

● دکمه توقف: به طور موقت کنتاکت NC را باز می کند (مثلاً برای سیگنال دهی اضطراری)—رله را بازنشانی نمی کند.

● دکمه تنظیم مجدد: رله را پس از یک سفر به حالت آماده برمی گرداند (فقط زمانی کار می کند که خطا برطرف شود).

Q5: چرا CDADA LRD را نسبت به مارک های دیگر انتخاب کنید؟

A5: CDADA ارائه می دهد:

● مکانیسم دیفرانسیل حرارتی واقعی (نه تقلید الکترونیکی)

● سازگاری کامل با کنتاکتورهای سری D—plug-and-play

● تنظیمات قابل مهر و موم شدن برای انطباق (مانند ISO، ممیزی های ایمنی)

● دکمه‌های تست و توقف برای تشخیص پیشرفته

● قیمت رقابتی با کیفیت مطابق با CE
