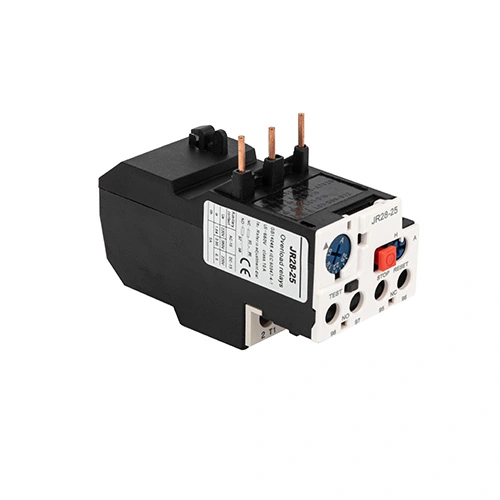

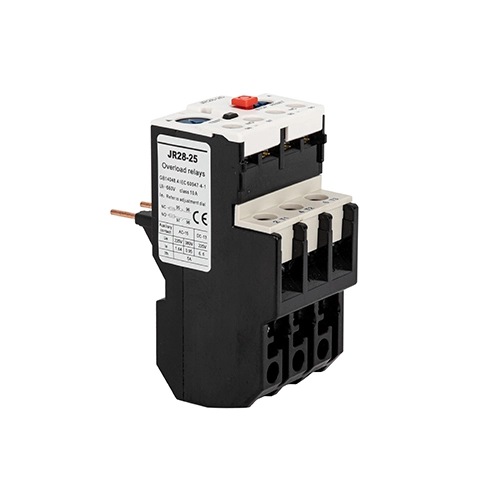

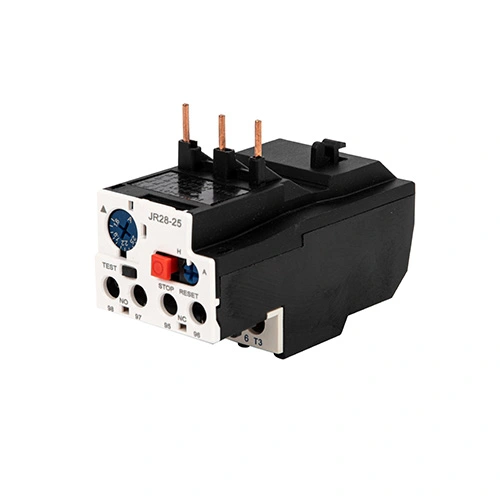

رله اضافه بار حرارتی JR28

موتورهای خود را با رله اضافه بار حرارتی JR28، یک راه حل حفاظتی قوی و هوشمند که توسط CDADA، سازنده قابل اعتماد در چین توسعه یافته است، محافظت کنید. رله JR28 که برای ادغام یکپارچه با کنتاکتورهای سری D CDADA (D9 تا D150) طراحی شده است، دفاع جامعی را در برابر موارد زیر ارائه می کند:

● اضافه بار

● خرابی فاز (از دست دادن یک فاز)

● زمان راه اندازی بیش از حد طولانی موتور

● توقف طولانی مدت روتور

سری JR28 با محدوده جریان قابل تنظیم گسترده از 0.1 آمپر تا 140 آمپر، کاربردهایی از فن های کوچک گرفته تا پمپ ها و کمپرسورهای صنعتی بزرگ را پوشش می دهد. دارای یک دکمه تست برای تأیید مدار کنترل، نشانگر سفر واضح، انتخاب تنظیم مجدد دستی یا خودکار، و یک پوشش قابل مهر و موم برای جلوگیری از تنظیمات غیرمجاز است. CDADA JR28 که بر اساس فناوری حرارتی دو فلزی اثبات شده و مطابق با IEC 60947-4-1 ساخته شده است، حفاظت موتور قابل اعتماد و سازگار با تعمیر و نگهداری را در محیط های سخت در سراسر جهان تضمین می کند.

مشخصات کلیدی

سری: رله اضافه بار حرارتی JR28

برند: CDADA | سازنده: Shanghai DADA Electric CO.,LTD

سازگاری: طراحی شده برای کنتاکتورهای D9، D12، D18 ... تا D150 (سری LC1-D/F)

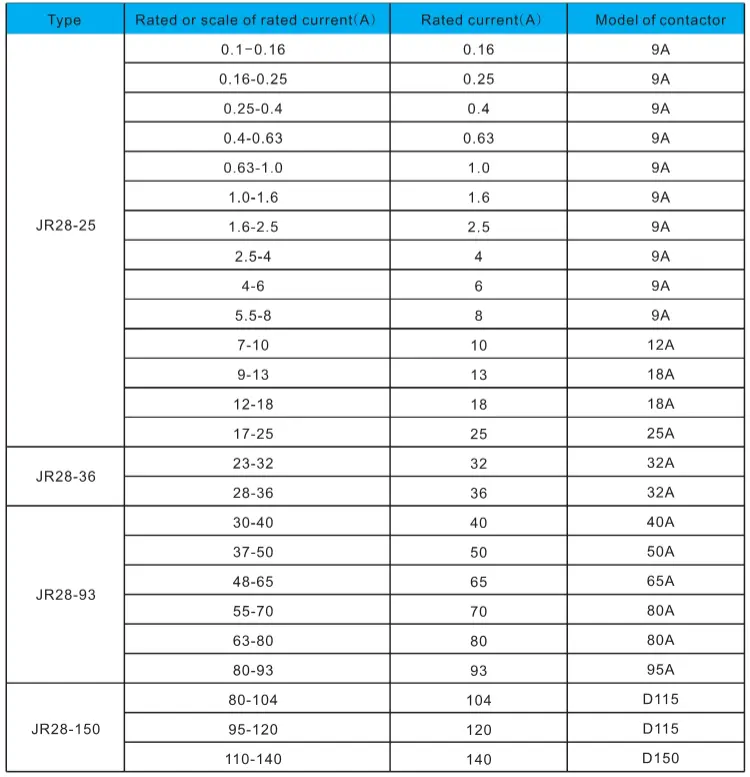

محدوده جریان نامی: 0.1A - 140A (چند مدل: JR28-25، JR28-36، JR28-93، JR28-150، و غیره)

قطب: 3 قطبی (تمام فازها را برای عدم تعادل کنترل می کند)

توابع حفاظتی:

★ اضافه بار حرارتی

★ تشخیص شکست فاز

★ نظارت بر زمان شروع طولانی

★ حفاظت از غرفه روتور

حالت تنظیم مجدد: دستی یا خودکار (از طریق سوئیچ انتخاب)

دکمه تست: سفر را شبیه‌سازی می‌کند — هم مخاطبین کمکی NO و هم NC را فعال می‌کند

دکمه توقف: فقط تماس NC را باز می کند (برای سیگنال اضطراری)

نشانگر سفر: پرچم بصری وضعیت خاموش را نشان می دهد

تنظیم قفل: پوشش را می توان برای عملیات ضد دستکاری آب بندی کرد

مخاطبین کمکی: استاندارد 1NO + 1NC (برای آلارم، بازخورد PLC یا اینترلاک)

نصب: طراحی مستقیم روی کنتاکتورهای CDADA سازگار

گواهینامه: مطابق با IEC/EN 60947-4-1 (مستندات CE موجود است)

چرا رله اضافه بار حرارتی CDADA JR28 را انتخاب کنید؟

★  پوشش فعلی گسترده

از 0.1 آمپر تا 140 آمپر—از موتورهای کسری HP تا درایوهای صنعتی 110 کیلووات+ پشتیبانی می کند.

★ سازگاری کامل با کنتاکتورهای سری D

طراحی شده برای تناسب D9 تا D150 - هماهنگی مکانیکی و حرارتی کامل را تضمین می کند.

★ ویژگی های تشخیصی پیشرفته

★ دکمه TEST سیم کشی کنترل را بدون قطع برق تایید می کند

★ دکمه STOP سیگنالینگ خارجی را فعال می کند

★ نشانگر سفر سرعت عیب یابی را افزایش می دهد

★ قابلیت اطمینان درجه صنعتی

مکانیزم حرارتی دو فلزی واقعی (نه الکترونیکی) - ایمن در برابر EMI، افزایش ولتاژ، و خطاهای نرم افزاری.

★ ایمنی و انطباق آماده است

پوشش قابل مهر و موم شدن ISO، CE و الزامات ممیزی کارخانه را برای تنظیمات قفل شده برآورده می کند.

★ حفاظت مقرون به صرفه

از فرسودگی موتور جلوگیری می کند، زمان خرابی را کاهش می دهد و عمر تجهیزات را افزایش می دهد - ایده آل برای OEM ها و یکپارچه سازهای سیستم.

★ جزئیات بسته بندی بر اساس محصول متفاوت است. ما این اطلاعات را در نقل قول ها و لیست های بسته بندی خود ارائه می کنیم. کارتن های صادراتی استاندارد برای پالت سازی بهینه و بارگیری کانتینر طراحی شده اند.

برنامه های کاربردی معمولی

★ مجموعه های استارت موتور: جفت شده با کنتاکتور برای پمپ ها، فن ها، نوار نقاله ها

★ سیستم های HVAC: چیلرها، برج های خنک کننده، هواگیرها

★ آب و فاضلاب: پمپ های شناور و گریز از مرکز

★ تولید: میکسر، اکسترودر، خطوط بسته بندی

★ معدن و ساخت و ساز: سنگ شکن، بالابر، فن های تهویه

سوالات متداول

Q1: تفاوت بین سری JR28 و LRD چیست؟

A1: هر دو رله اضافه بار حرارتی از CDADA هستند. سری JR28 از جریان های بالاتر (تا 140 آمپر) پشتیبانی می کند و برای کنتاکتورهای بزرگتر (تا D150) طراحی شده است، در حالی که LRD معمولاً محدوده های پایین تری (تا 104A) را پوشش می دهد. از نظر عملکردی، محافظت مشابهی را ارائه می دهند - اما JR28 برای مصارف صنعتی سنگین بهینه شده است.

Q2: آیا می توانم از رله اضافه بار حرارتی JR28 با کنتاکتورهای غیر CDADA استفاده کنم؟

A2: در حالی که در برخی موارد ممکن است، عملکرد بهینه و پشتیبانی گارانتی نیاز به جفت شدن با کنتاکتورهای سری D CDADA (D9-D150) دارد. منحنی های تناسب مکانیکی، اتلاف گرما و هماهنگی به عنوان یک سیستم تایید می شوند.

Q3: حفاظت از شکست فاز در JR28 چگونه کار می کند؟

A3: اگر یک فاز از بین برود، دو هادی باقیمانده جریان نامتعادل دارند و باعث گرم شدن نامتقارن در نوارهای دو فلزی می شوند. JR28 این عدم تعادل را تشخیص می‌دهد و سریع‌تر از بار اضافی عادی حرکت می‌کند و از آسیب سیم‌پیچ موتور جلوگیری می‌کند.

Q4: آیا تنظیم مجدد دستی ایمن تر از تنظیم مجدد خودکار است؟

A4: بله - برای سیستم های حیاتی. تنظیم مجدد دستی اپراتور را مجبور می کند قبل از راه اندازی مجدد، عیب را بررسی و برطرف کند. تنظیم مجدد خودکار برای تجهیزات بدون مراقبت یا از راه دور که تداوم در اولویت است (مانند پمپ های خنک کننده) مناسب است.

Q5: چرا CDADA JR28 را نسبت به مارک های جهانی انتخاب کنید؟

A5: CDADA ارائه می دهد:

● مکانیزم دیفرانسیل حرارتی واقعی با دقت بالا

● سازگاری کامل با کنتاکتورهای D9–D150—قابلیت اتصال و بازی

● عملکردها را در یک واحد فشرده تست، توقف، تنظیم مجدد و آب بندی کنید

● قیمت رقابتی با کیفیت مطابق با CE

● پشتیبانی فنی سریع و مستندات انگلیسی برای مشتریان جهانی
