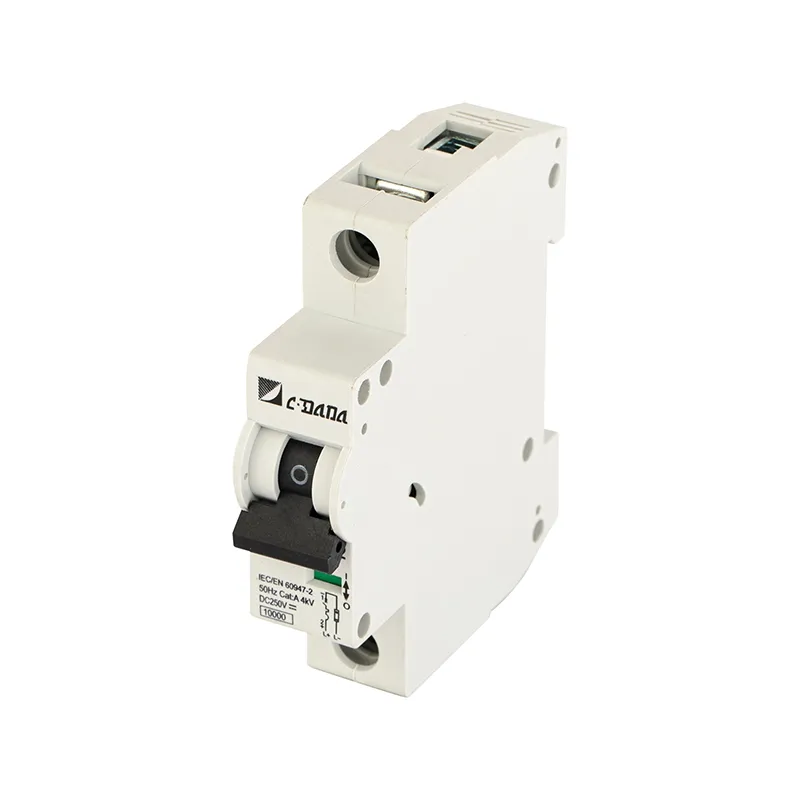

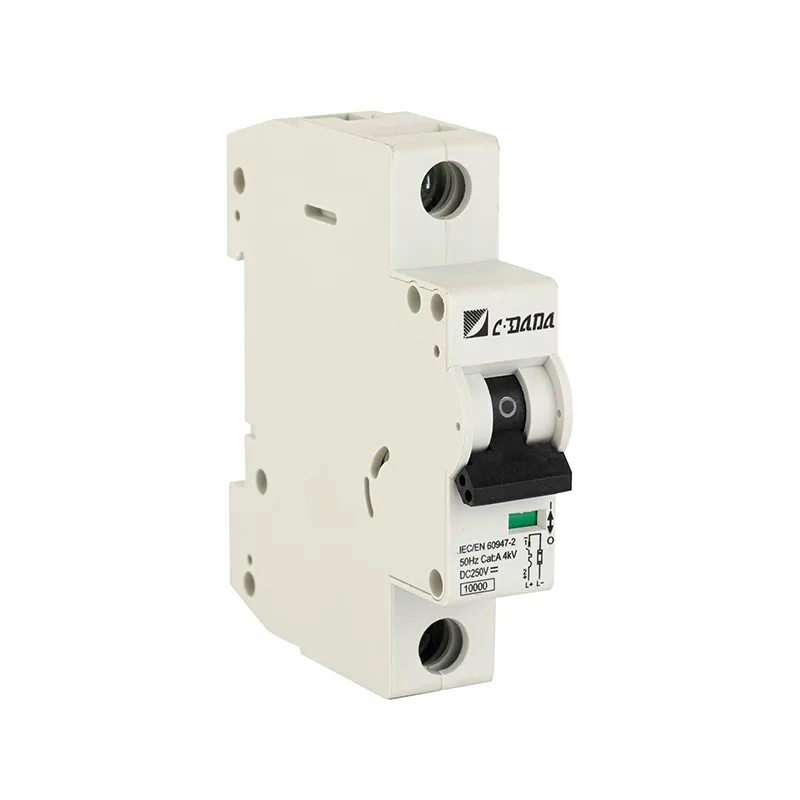

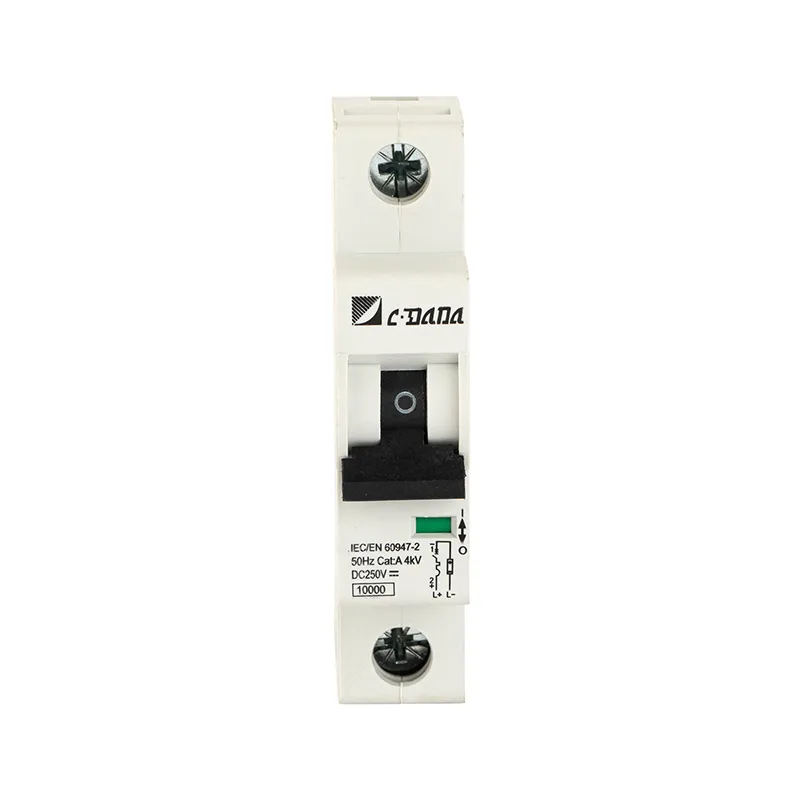

مدار شکن مینیاتوری 250 ولت DC
Model:DAB7-63
CDADA انتخاب خوبی برای تامین کننده مدار مینیاتوری DAB7-63 250V DC Circuit Breaker 1P, 1-63A با ظرفیت شکست 6kA است. این محصول برای سیستم های خورشیدی PV، مخابرات و DC ایده آل است. DIN-rail نصب شده، با نشانگر روشن/خاموش روشن و انطباق با RoHS. لطفا برای دریافت قیمت مستقیم کارخانه با ما تماس بگیرید.
مدارهای DC خود را با CDADA DAB7-63 250V DC Circuit Breaker (MCB) - دارای امتیاز حداکثر 250 ولت DC، مهندسی شده توسط Shanghai DADA Electric CO., LTD، کارخانه ای قابل اعتماد در چین، برای حفاظت در برابر اضافه بار و اتصال کوتاه قابل اعتماد و حفاظت از اتصال کوتاه فوتوولتائیک در باتری های صنعتی مدرن (VC) سیستم ها
برخلاف بریکرهای AC استاندارد، DAB7-63 به طور خاص برای کاربردهای DC طراحی شده است، جایی که خاموشی قوس به دلیل قطبیت ولتاژ ثابت چالش برانگیزتر است. با ظرفیت شکست بالای 6000 آمپر در 250 ولت DC، به سرعت جریان های خطا را قطع می کند تا از آسیب ناشی از جریان معکوس، بازخورد اینورتر یا خطاهای رشته ای جلوگیری کند و آن را به یک جزء ایمنی ضروری در تاسیسات خورشیدی مسکونی و تجاری تبدیل می کند.

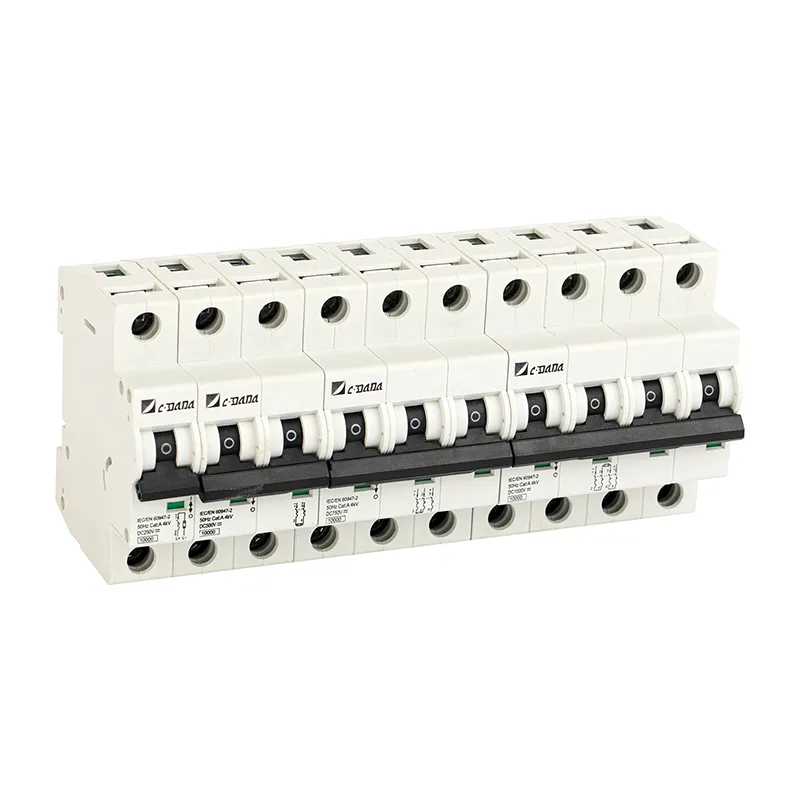

در 13 درجه بندی جریان (1A-63A) و پیکربندی 1P برای 250 ولت DC موجود است، همچنین برای آرایه های PV ولتاژ بالاتر به 2P (500V)، 3P (750V) و 4P (1000V) تقسیم می شود. این بریکر دارای گزینه های سیم کشی دوگانه (کابل یا شینه)، نشانگر موقعیت تماس واضح و مکانیسم ساخت سریع/فست شکستن برای سرکوب قوس افزایش یافته است. کاملاً مطابق با IEC 60947-2، IEC 60947-8، CCC و EU RoHS، استانداردهای ایمنی و محیط زیست جهانی را تضمین می کند.
مشخصات کلیدی
| مدل: | DAB7-63 DC MCB |
| برند: | CDADA | سازنده: Shanghai DADA Electric CO., LTD |

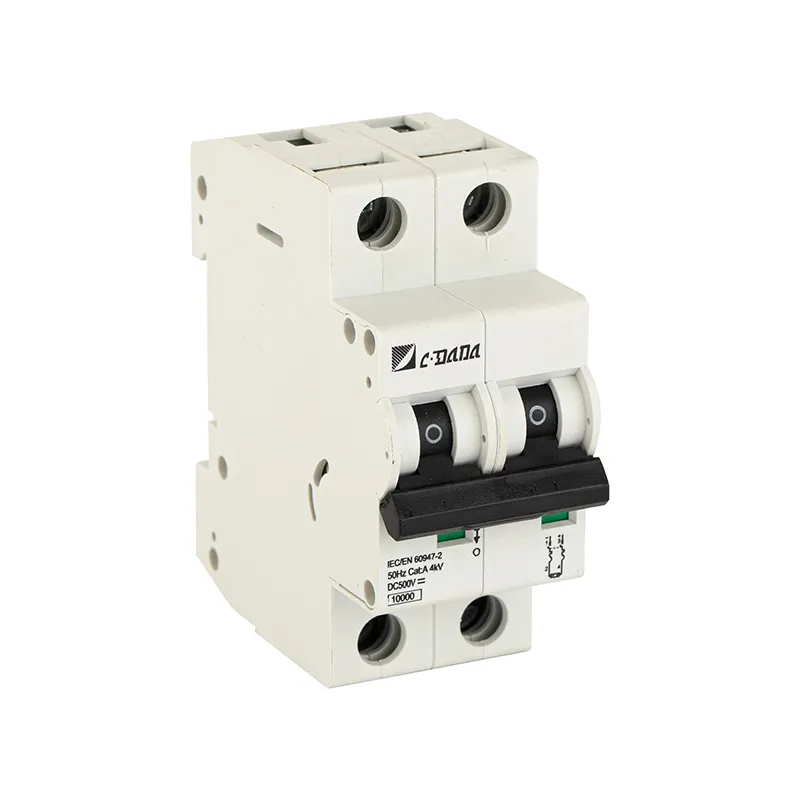

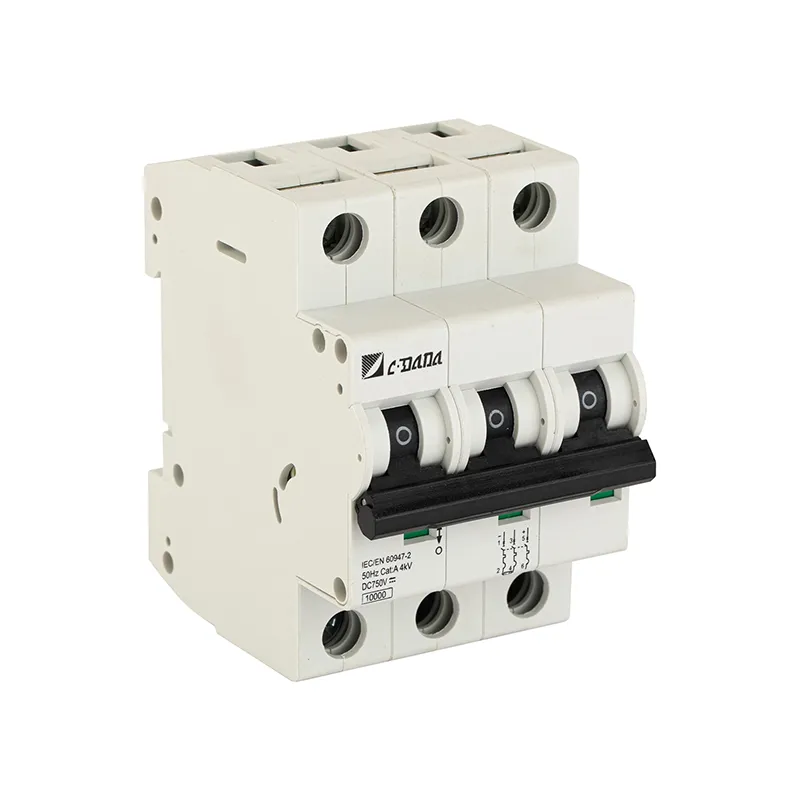

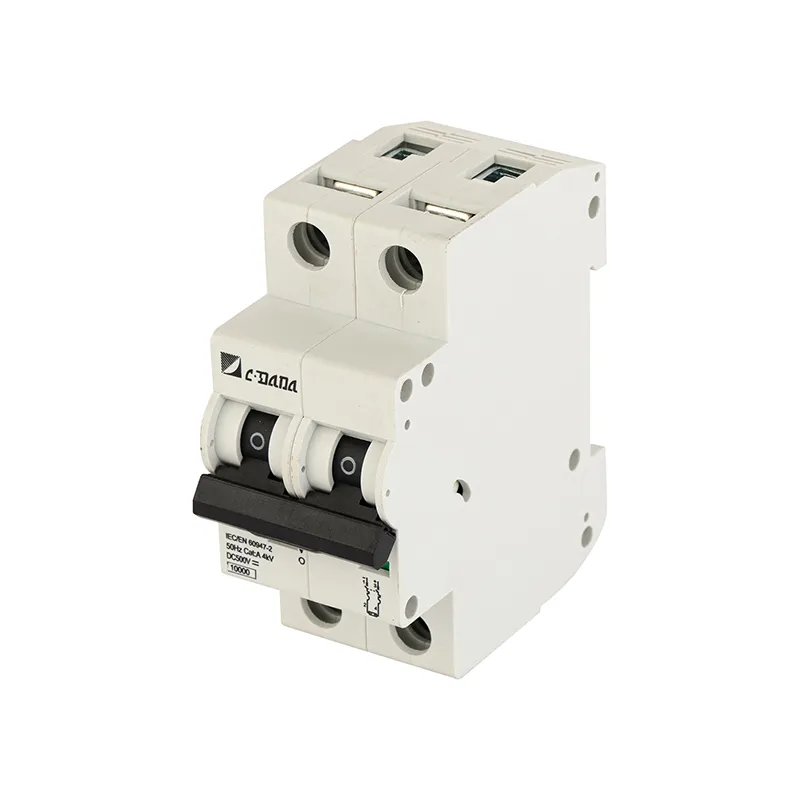

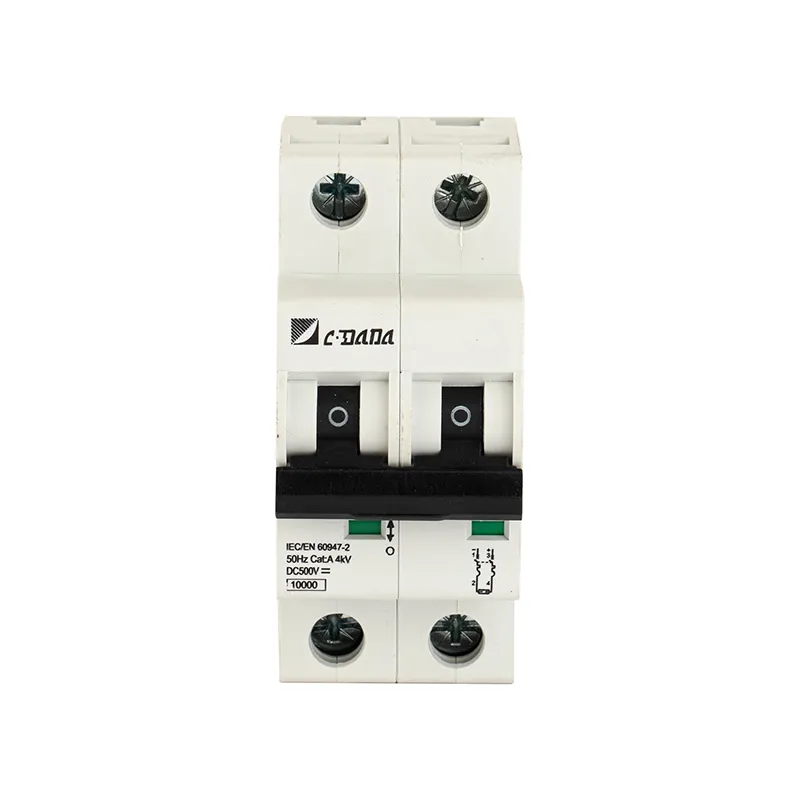

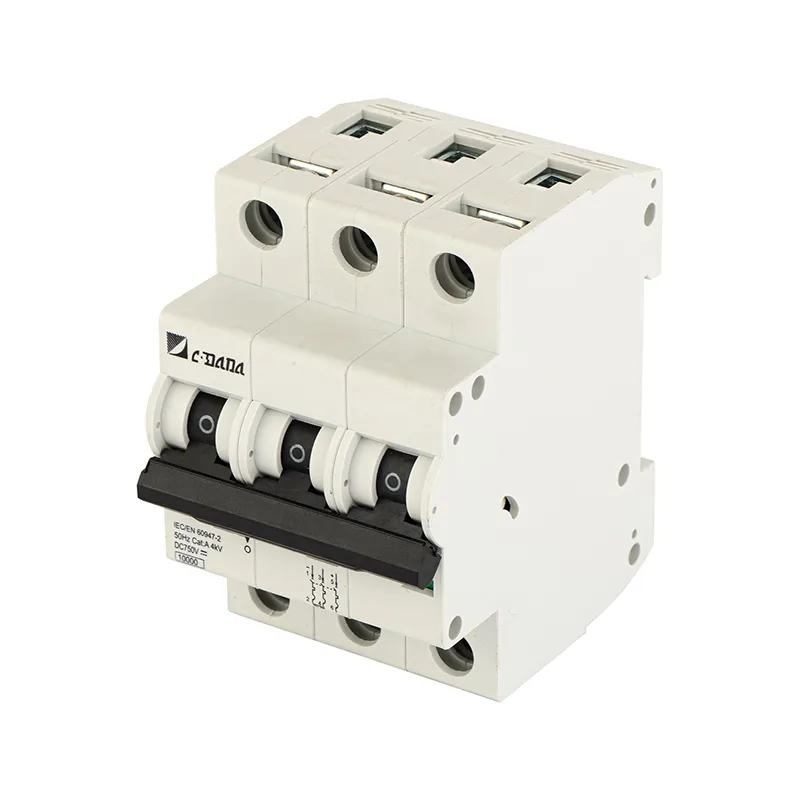

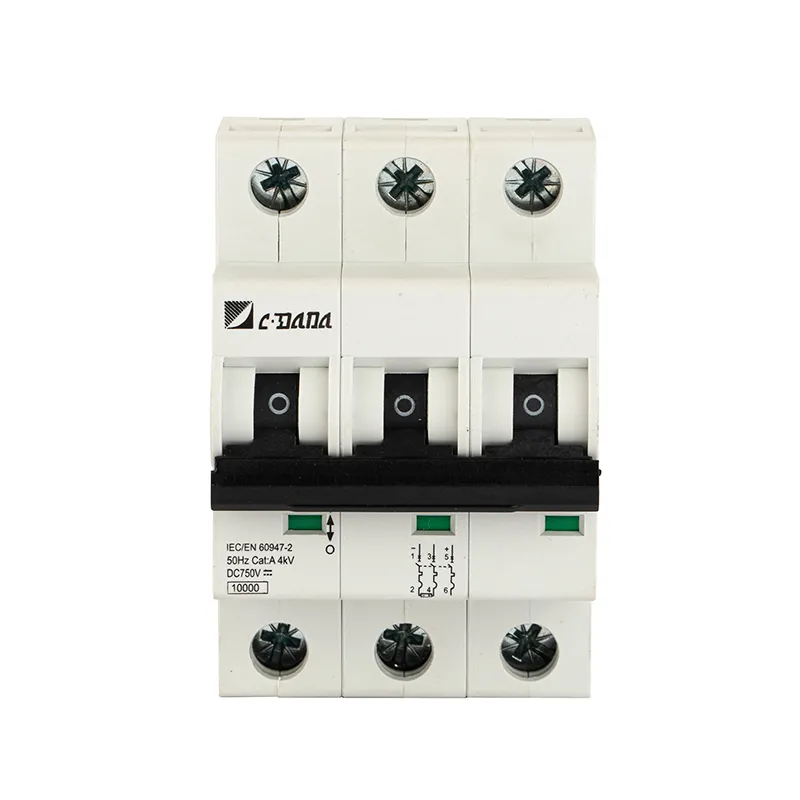

| قطب ها: | 1P (DC 250V) - همچنین در 2P/500V، 3P/750V، 4P/1000V نیز موجود است |
| جریان رتبهبندی شده (در): | 1A، 2A، 3A، 4A، 6A، 10A، 16A، 20A، 25A، 32A، 40A، 50A، 63A |
| ولتاژ نامی: | DC 250 ولت (1P) |
| ظرفیت قطع اتصال کوتاه (ICN): | 6000A |
| عمر مکانیکی: | ≥20،000 عملیات |
| عمر الکتریکی: | ≥8000 عملیات |
| استانداردها: | IEC 60947-2، IEC 60947-8، CCC، RoHS |
| درجه آلودگی: | II |
| دمای عملیاتی: | -35 درجه سانتی گراد تا +70 درجه سانتی گراد |
| رطوبت: | ≤95٪ RH |
| نصب: | ریل استاندارد TH35 DIN |
| سیم کشی: | پایانه های بالا/پایین کابل یا شینه را پشتیبانی می کنند |
| ویژگی ایمنی: | نشانگر تماس روشن/خاموش قابل مشاهده |
| قطبیت: | باید سیم کشی L+ (بار +) / L– (بار –) را رعایت کنید - اتصال معکوس ممنوع است |

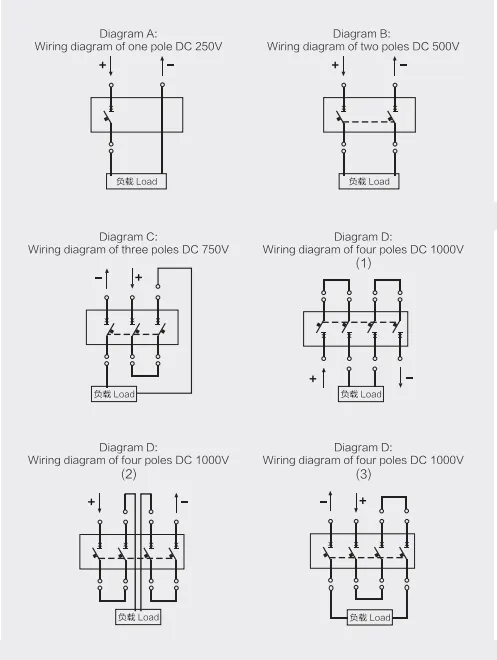

نمودار سیم کشی

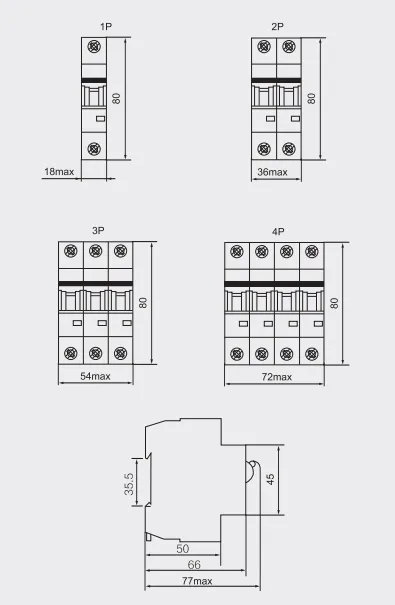

طرح کلی قطع کننده مدار DC مینیاتوری و ابعاد نصب
چرا CDADA DC MCB 250V را انتخاب کنید؟
★ هدف ساخته شده برای سیستم های DC
طراحی بهینه ناودان قوس الکتریکی قطع ایمن جریان های خطای DC را تضمین می کند - برخلاف بریکرهای AC که تغییر کاربری داده اند.
★ خورشیدی PV آماده است
برای محافظت از ماژول های PV در برابر جریان معکوس و بازخورد خرابی اینورتر حیاتی است - قابلیت اطمینان سیستم را افزایش می دهد.
★ ظرفیت شکستن بالا
6kA در 250V DC الزامات اکثر تاسیسات خورشیدی مسکونی و تجاری کوچک را برآورده می کند.
★ گواهینامه های جهانی
IEC + CCC + RoHS = عملکرد قابل اعتماد در آسیا، اروپا، آفریقا و آمریکای لاتین.
★ طراحی ایمن برای کاربر
پاک کردن پنجره موقعیت تماس از عملکرد نادرست جلوگیری می کند. سیم کشی دوگانه یکپارچه سازی پنل را ساده می کند.
★ محدوده عملیاتی گسترده
عملکرد قابل اعتماد از -35 درجه سانتیگراد (آب و هوای سرد) تا +70 درجه سانتیگراد (بامهای گرم یا محوطه).
چرا CDADA را انتخاب کنید؟

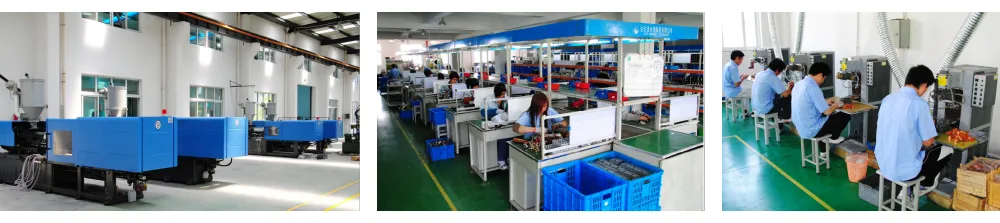

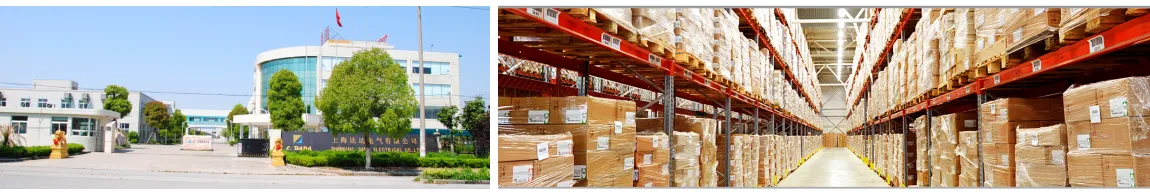

★ ما بیش از 42 سال تولید کننده هستیم. شرکت ما که در سال 1983 ساخته شده است، در طول سال های گذشته بسیار سریع توسعه یافته است. با بیش از 1000 مورد، ما در حال طراحی و ساخت قطع کننده مدار خود با محوریت مدار شکن و مهر و موم OEM خارج از قفسه بوده ایم. ما مفهوم جدیدی را برای ایجاد مدار شکن مردانه متنوع برای پشتیبانی از نیازهای مشتریان ایجاد می کنیم.
★ با بیش از 42 سال تجربه، ما تجهیزات طراحی و تولید داخلی برای چرخش سریع و با کیفیت داریم.
★ ما یک تیم بازخورد بسیار سریع داریم. سوالات در عرض 1 روز کاری پاسخ داده شد، 3 بعدی در عرض 1 روز کاری پاسخ داد.
★ بسته بندی
اکثر مشتریان ما مشخصات محصول یا بسته بندی را دقیقاً بر روی چاپ طرح خود به ما ارائه می دهند. ما خوشحال خواهیم شد که با شما همکاری کنیم تا نیازهای شما را برآورده کنیم.
★ نمایشگاه جهانی برق Power Gen
نمایشگاه ما جهان، دبی، برزیل، روسیه، هانوفر، مصر، اتریش، ایران، مکزیک و سایر نمایشگاه های قدرت حرفه ای را پوشش می دهد.
برنامه های کاربردی معمولی
سیستم های فتوولتائیک خورشیدی: حفاظت از رشته ها در جعبه های ترکیبی
ذخیره انرژی باتری: حفاظت در برابر جریان اضافه DC
کابینت برق مخابرات: توزیع DC -48 ولت یا + 24 ولت
ایستگاه های شارژ خودروی الکتریکی: مدارهای DC کمکی
پانل های کنترل صنعتی: PLC، سنسور و تغذیه DC محرک
سوالات متداول
Q1: آیا می توانم از AC MCB برای مدارهای DC 250V استفاده کنم؟
A1: خیر. قطع کننده های AC برای خاموش کردن قوس ها به عبور از صفر متکی هستند - DC هیچ عبوری از صفر ندارد، بنابراین قوس ها باقی می مانند و باعث ذوب، آتش سوزی یا قطع نشدن می شوند. همیشه از MCB دارای رتبه DC مانند CDADA DAB7-63 استفاده کنید.
Q2: آیا قطبیت مهم است؟
A2: بله! مدار مینیاتوری DAB7-63 250V DC دارای ترمینال های ورودی (قدرت +/–) و خروجی (L+/L–) است. معکوس کردن قطبیت کارایی خاموش کردن قوس را کاهش می دهد و ممکن است گواهی ایمنی را باطل کند.
Q3: تفاوت بین MCB های 1P، 2P و 4P DC چیست؟
A3:
● 1P: از یک هادی در 250 ولت DC محافظت می کند (به عنوان مثال، خط مثبت در سیستم PV زمینی)
● 2P: هر دو + و – در 500 ولت DC (سیستم های شناور) می شکند.
● 4P: برای رشتههای 1000 ولت DC (نیروهای PV تجاری بزرگ)
← همیشه تعداد قطب ها را با ولتاژ سیستم و طرح زمین مطابقت دهید.
Q4: آیا می توان از آن برای تعویض مکرر استفاده کرد؟
A4: خیر - برای عملیات دستی نادر (به عنوان مثال، تعمیر و نگهداری) طراحی شده است. برای سوئیچینگ روزانه، از کنتاکتور DC یا سوئیچ بار استفاده کنید.
Q5: چرا CDADA را نسبت به سایر مارک های DC MCB انتخاب کنید؟
A5: CDADA ارائه می دهد:
● طراحی قطعی قوس DC واقعی (با AC سازگار نیست)
● گواهینامه کامل IEC + CCC
● نشانگر وضعیت بصری را پاک کنید
● محدوده جریان گسترده (1A-63A) برای اندازه دقیق
● قیمت رقابتی با مستندات فنی به زبان انگلیسی
