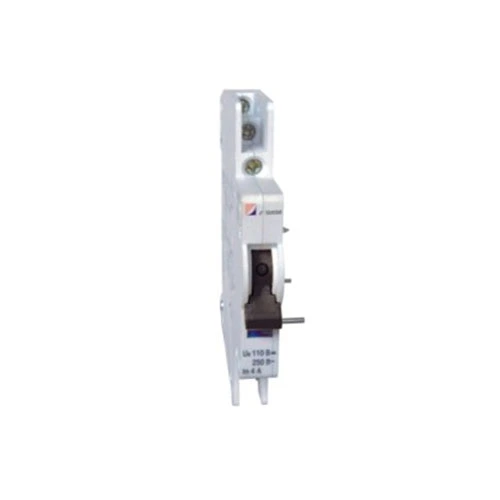

زنگ هشدار MCB و تماس کمکی

CDADA یک تولید کننده و تامین کننده با بیش از 40 سال تجربه است، ما پروژه های بسیار زیادی را دیده ایم که در آن اپراتورهای پنل یک قطع کننده خاموش را از دست می دهند - تا زمانی که خیلی دیر شده است. به همین دلیل است که زنگ هشدار و تماس کمکی CDADA MCB (DAB7-FL) را طراحی کردیم: راه حلی هوشمند و صرفه جویی در فضا که دو سیگنال حیاتی را در یک ماژول به شما می دهد - موقعیت قطع کننده (روشن/خاموش) و دلیل قطع (اضافه بار / اتصال کوتاه).

توصیه ما: اگر سیستم کنترل شما نیاز به تشخیص بین خاموش شدن دستی و خطا دارد، این وسیله جانبی است که باید مشخص کنید. مخاطبین کمکی استاندارد به تنهایی نمی توانند تفاوت را تشخیص دهند - اما مخاطبین ما می توانند.

طراحی دو کاره: یک ماژول، دو سیگنال

CDADA MCB Alarm & Auxiliary Contact دارای دو کنتاکت انتقال مستقل با یک انتخابگر مکانیکی هوشمند است:

★ نشانگر زرد در "A": هر دو مخاطب به عنوان مخاطبین کمکی عمل می کنند → سیگنال وضعیت MCB ON/OFF

★ نشانگر زرد در "AL":

★ مخاطب چپ = کمکی (وضعیت روشن/خاموش)

★ تماس راست = زنگ هشدار (فقط زمانی که MCB به دلیل خطا خاموش می شود فعال می شود)

★ این بدان معنی است که شما می توانید سیم:

★ چراغ سبز برای نشان دادن "روشن کردن"

★ چراغ قرمز یا ورودی PLC برای فعال کردن "زنگ خطا"

★ همه از یک ماژول افزودنی در DAB7-63 MCB شما.

مشخصات فنی

مهم: این لوازم جانبی را نمی توان به صورت مستقل استفاده کرد - باید مستقیماً روی یک DAB7-63 MCB نصب شود.

راهنمای نصب (از مهندسان میدان ما)

★ برای عملکرد ایمن و قابل اعتماد این مراحل را دنبال کنید:

★ مدار را قبل از نصب خاموش کنید.

★ ماژول DAB7-FL را به سمت چپ DAB7-63 MCB بکشید تا کلیک کند.

★ با نوار دو طرفه موجود (برای مقاومت در برابر لرزش) محکم کنید.

★ سیم ها را به 4 پایانه (2 در هر گروه تماس) وصل کنید:

★ استفاده از جفت سمت چپ برای کمکی (وضعیت)

★ استفاده از جفت مناسب برای زنگ هشدار (تشخیص سفر)

★ در صورت نیاز به عملکرد زنگ خطا، انتخابگر زرد را روی "AL" تنظیم کنید.

★ تست: MCB را به صورت دستی خاموش کنید—فقط کنتاکت زنگ باید در طول سفر خطا تغییر حالت دهد.

★ نکته حرفه ای: سیم های خود را به وضوح برچسب بزنید! بسیاری از تکنسین ها هنگام راه اندازی سیگنال های کمکی و زنگ هشدار را اشتباه می گیرند.

چه زمانی باید از این به جای یک مخاطب کمکی استاندارد استفاده کنید؟

کاربردهای معمولی:

★ مرکز داده نظارت PDU

★ جعبه های ترکیب کننده خورشیدی

★ تابلوهای کنترل صنعتی

★ سیستم های مدیریت ساختمان (BMS)

مدارهای ایمنی آسانسور یا HVAC

سوالات متداول

Q1: آیا می توانم از آن در MCB های غیر CDADA استفاده کنم؟

A1: خیر. DAB7-FL از نظر مکانیکی و ابعادی فقط برای بریکرهای CDADA DAB7-63 طراحی شده است. برای MCB های اشنایدر، ABB یا زیمنس مناسب نیست.

Q2: چگونه تماس زنگ در واقع کار می کند؟

A2: در داخل MCB، یک مکانیسم گیره تریپ در طول یک خطای حرارتی/مغناطیسی در مقابل یک خاموش شدن دستی به طور متفاوتی حرکت می کند. DAB7-FL این تفاوت مکانیکی را تشخیص می دهد و کنتاکت زنگ را فقط در هنگام خطاهای واقعی فعال می کند.

Q3: آیا به هر دو مخاطب سیمی نیاز دارم؟

A3: نه لزوما. بسته به منطق کنترل خود، می توانید فقط از ابزار کمکی، فقط زنگ هشدار یا هر دو استفاده کنید. ماژول به شما انعطاف پذیری می دهد.

Q4: آیا برای کاربردهای خورشیدی DC مناسب است؟

A4: بله! با درجه بندی DC-12 110V/0.5A، ​​برای نظارت بر رشته های خورشیدی که در آن نیاز به تشخیص خطاهای آرایه PV از راه دور دارید، ایده آل است.

Q5: چرا CDADA را نسبت به مارک های عمومی انتخاب کنید؟

A5: زیرا ما ارائه می دهیم:

● تشخیص خطای واقعی (نه فقط تشخیص موقعیت)

● ادغام یکپارچه با DAB7 MCB—بدون صفحه آداپتور

● کوپلینگ مکانیکی آزمایش شده در کارخانه - بدون پخش یا سیگنال از دست رفته

● پاک کردن نشانگر بصری (پرچم زرد) برای تأیید صحت

● گواهینامه های جهانی (CE، CB، RoHS) برای پروژه های بدون دردسر

یادداشت نهایی از CDADA R&D

در سیستم‌های الکتریکی مدرن، «روشن/خاموش» کافی نیست - شما به هوشمندی نیاز دارید. MCB Alarm & Auxiliary Contact ما یک بریکر ساده را به یک گره تشخیصی تبدیل می کند و به شما کمک می کند پنل های هوشمندتر و ایمن تر بسازید. و از آنجایی که توسط همان تیمی که MCB را طراحی می‌کند، ساخته شده است، شما هم‌افزایی کامل خواهید داشت – بدون حدس و گمان.» - تیم توسعه محصول CDADA

آماده برای سفارش؟ ما پیشنهاد می کنیم:

● تخفیف انبوه برای تابلوسازان

● واحدهای MCB + DAB7-FL از پیش مونتاژ شده (صرفه جویی در نیروی کار)

● نمودارهای سیم کشی رایگان و مثال های منطقی PLC
