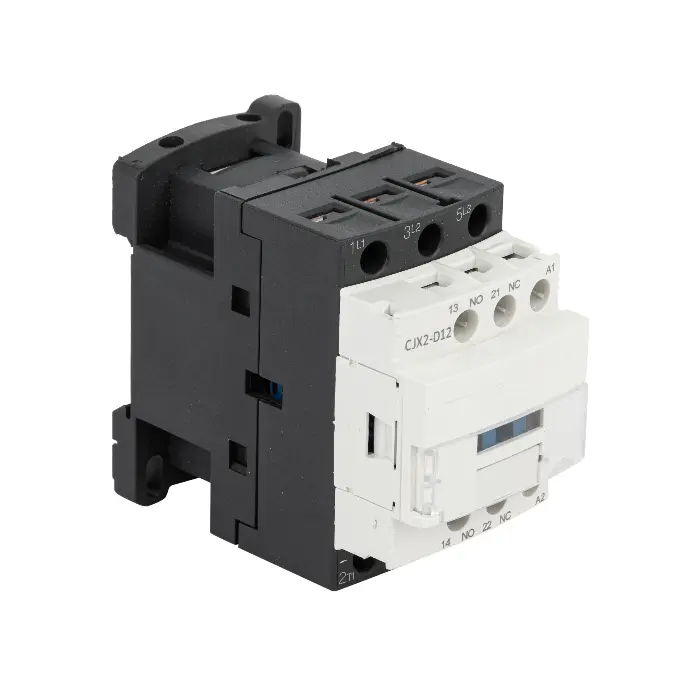

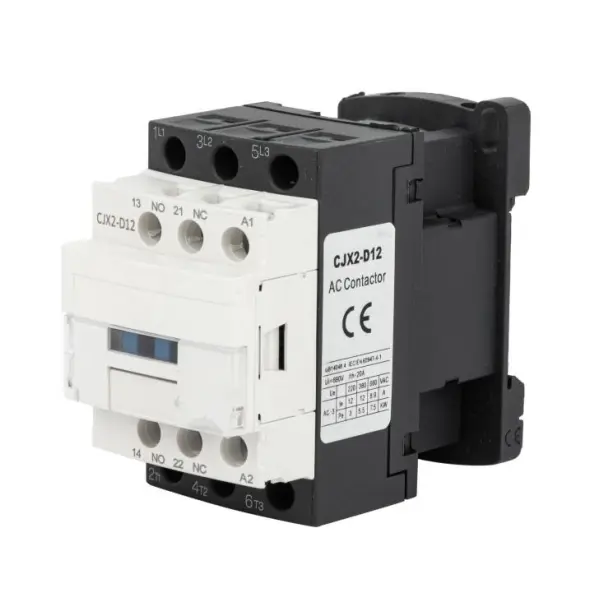

کنتاکتور D

Model:LC1-D Series

Shanghai DADA Electric یک تولید کننده قابل اعتماد است و ما مارک های خودمان، CDADA را داریم. کنتاکتور D ما (سری LC1-D) دارای گواهینامه IEC 60947-4-1، 3P/4P، تا 620A، دارای رتبه AC-3/AC-4 است. گزینه های ولتاژ سیم پیچ گسترده ما این محصول را برای کنترل موتور و اتوماسیون صنعتی توصیه می کنیم، برای دریافت قیمت با ما تماس بگیرید.

ارسال استعلام

توضیحات محصول

کنترل موتور و سوئیچینگ برق قابل اعتماد را با کنتاکتور CDADA LC1-D سری D یک کنتاکتور AC با کارایی بالا که توسط شرکت Shanghai DADA Electric CO.,LTD برای مطابقت با استانداردهای IEC/EN 60947-4-1 طراحی شده است. سری LC1-D که برای کاربردهای صنعتی، تجاری و زیرساختی ساخته شده است، از پیکربندی‌های 3 یا 4 قطبی با جریان‌های نامی از 9A تا 95A (تا 620A در انواع سنگین) پشتیبانی می‌کند و موتورهای 3 فاز قفس سنجابی را تا 45 کیلووات تا 45 کیلووات تا 45 کیلووات (در ولتاژ 430 و 15 ولت AC) کنترل می‌کند.

مجهز به کنتاکت های کمکی استاندارد 1NO+1NC، به طور یکپارچه با رله های اضافه بار حرارتی برای محافظت کامل از موتور یکپارچه می شود. با گزینه های سیم پیچ AC یا DC (24V-600V)، دسته های استفاده از AC-3 و AC-4، و طراحی قوی برای عایق بندی 690 ولت، کنتاکتور CDADA D عملکرد قابل اعتمادی را در چرخه های شروع توقف مکرر، سیستم های نوار نقاله، پمپ ها، کمپرسورها، و دمای محیط تا 4 درجه سانتی گراد ارائه می دهد. ارتفاع 2000 متر

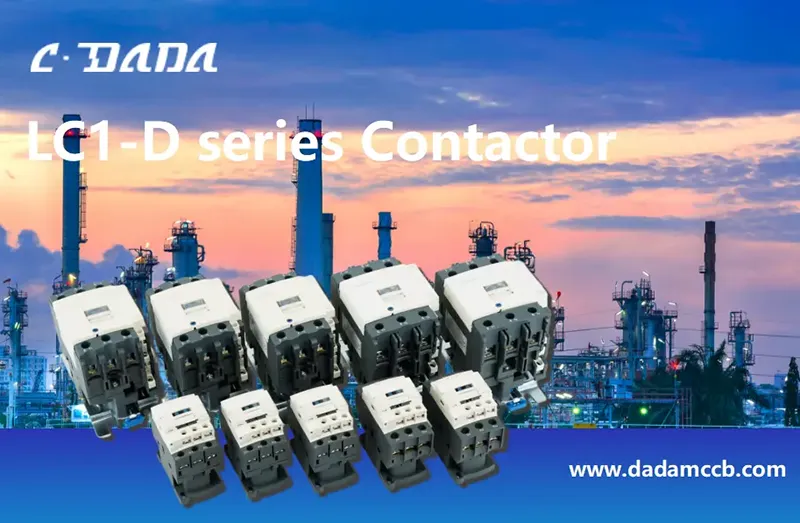

D Contactor

مشخصات کلیدی

سری: D کنتاکتور

برند: CDADA | سازنده: Shanghai DADA Electric CO.,LTD

استاندارد: IEC/EN 60947-4-1

گواهینامه: CE

قطب: 3P یا 4P (قابل انتخاب)

جریان عملیاتی نامی (AC-3): 9A - 95A (تا 620A در محدوده گسترده)

کنترل قدرت موتور (AC-3):

380/415 ولت: 4 کیلو وات - 45 کیلو وات

660/690 ولت: تا 45 کیلو وات

دسته های استفاده: AC-3 (موتورهای قفس سنجابی)، AC-4 (وصل و اینچ)

ولتاژ نامی عایق: 690 ولت متناوب

دمای محیط: -5 تا +40 درجه سانتیگراد

ارتفاع: ≤ 2000 متر

نصب: صفحه عمودی ± 5 درجه، نصب رده III

تماس های کمکی: 1NO + 1NC (استاندارد در همه مدل ها)

گزینه های سیم پیچ:

کویل های AC: 24 ولت، 36 ولت، 48 ولت، 110 ولت، 127 ولت، 220 ولت، 240 ولت، 380 ولت، 415 ولت، 440 ولت، 480 ولت، 500 ولت، 600 ولت

کویل های DC: 24 ولت، 36 ولت، 48 ولت، 110 ولت، 220 ولت

برگه اطلاعات فنی

موارد		مدل	LC1-D09	LC1-D12	LC1-D18	LC1-D25	LC1-D32
قطب			3/4	3/4	3/4	3/4	3/4
تماس کمکی			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
جریان گرمایش معمولی نامی (A) AC-1			20	20	30	40	50
دارای رتبه عملیاتی جریان (A)	380/400 ولت	AC-1 AC-4	9	12	18	25	32
	380/400 ولت	AC-1 AC-4	3.5	5	7.7	8.5	12
	660/690 ولت	AC-3 AC-4	6.6	8.9	12	18	21
	660/690 ولت	AC-3 AC-4	1.5	2	3.8	4.4	7.5
ولتاژ عایق نامی (V AC)			690	690	690	690	690
قدرت کنترل شده 3 فاز موتور قفس (AC-3)	کیلووات	220/230 ولت متناوب 380/415 ولت متناوب 660/690 ولت AC	2.2	3	4	5.5	7.5
			4	5.5	7.5	11	15
			5.5	7.5	10	15	18.5
کویل AC (V)			24، 36، 48، 110، 127، 220، 240، 380، 415، 440، 480، 500، 600
سیم پیچ DC (V)			24، 36، 48، 110، 220

موارد		مدل	LC1-D40	LC1-D50	LC1-D65	LC1-D80	LC1-D95
قطب			3/4	3/4	3/4	3/4	3/4
مدار کمکی Cat:AC-15,Ue=4 15V le=0.95A Ith=10A			1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC	1NO+1NC
جریان گرمایش معمولی نامی (A) AC-1			60	80	80	110	110
دارای رتبه عملیاتی جریان (A)	380/400 ولت	AC-3 AC-4	40	50	65	80	95
	380/400 ولت	AC-3 AC-4	18.5	24	28	37	44
	660/690 ولت	AC-3 AC-4	34	39	42	49	49
	660/690 ولت	AC-3 AC-4	9	12	14	17.3	21.3
ولتاژ عایق نامی (V AC)			690	690	690	690	690
قدرت کنترل شده 3 فاز موتور قفس (AC-3)	KW	220/230 ولت متناوب 380/415 ولت متناوب 660/690 ولت AC	11	15	18.5	22	25
			18.5	22	30	37	45
			30	37	37	45	45
کویل AC (V)			24، 36، 48، 110، 127، 220، 240، 380، 415، 440، 480، 500، 600
سیم پیچ DC (V)			24، 36، 48، 110، 220

موارد			مدل		LC1-D115		LC1-D150		LC1-D170		LC1-D205		LC1-D245
قطب					3		3		3		3/4		3/4
جریان گرمایش معمولی نامی (A) AC-1					200		200		200		275		280
دارای رتبه عملیاتی جریان (A)	380/400 ولت		AC-3 AC-4		115		150		170		205		245
					50		65		70		75		85
	660/690 ولت		AC-3 AC-4		70		90		100		108		115
					25		32		35		38		40
ولتاژ عایق نامی (V AC)					690		690		690		690		690
قدرت کنترل شده 3 فاز موتور قفس (AC-3)	کیلووات		380/415 ولت متناوب 660/690 ولت AC		55		75		75		90		110
					80		100		100		110		140
کویل AC (V)					110، 127، 220، 240، 380، 415، 440، 480، 500، 600
موارد				مدل		LC1-D300		LC1-D410		LC1-D475		LC1-D620
قطب						3/4		3/4		3/4		3/4
جریان گرمایش معمولی نامی (A) AC-1						360		430		580		850
دارای رتبه عملیاتی جریان (A)		380/400 ولت		AC-3 AC-4		300		410		475		620
						124		150		185		188
		660/690 ولت		AC-3 AC-4		190		235		290		360
						60		72		85		170
ولتاژ عایق نامی (V AC)						690		690		690		690
برق 3 فاز کنترل شده موتور قفس (AC-3)		کیلووات		380/415 ولت متناوب 660/690 ولت AC		160		200		250		335
						220		280		330		450
کویل AC (V)						110، 127، 220، 240، 380، 415، 440، 480، 500، 600

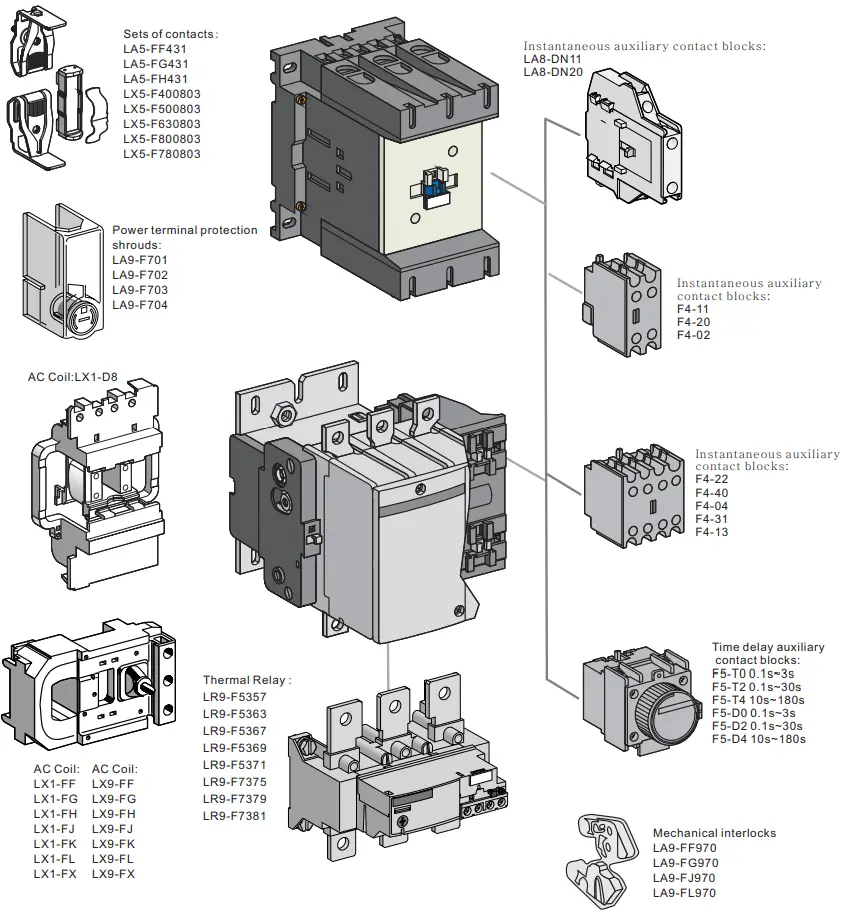

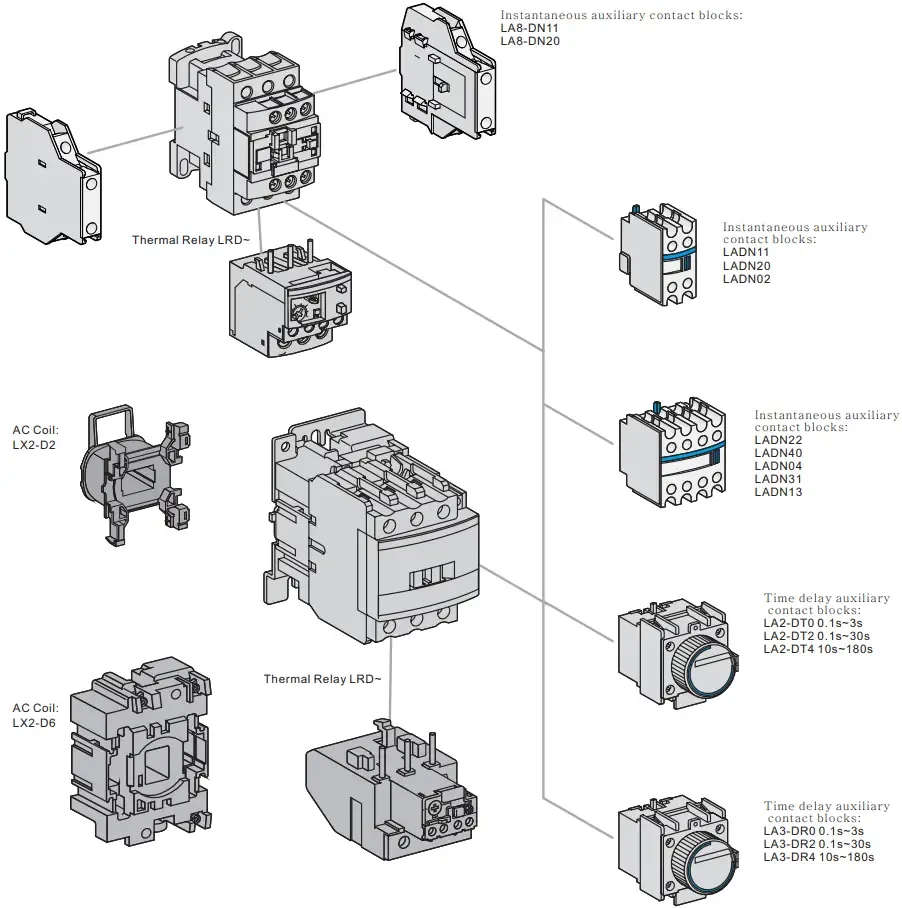

لوازم جانبی

D Contactor

چرا CDADA D Contactor را انتخاب کنید؟

★ انطباق واقعی IEC

طراحی و آزمایش شده بر اساس IEC/EN 60947-4-1 - تضمین پذیرش جهانی و قابلیت همکاری.

★ راه حل کنترل کامل موتور

جفت با رله های اضافه بار حرارتی CDADA برای مجموعه های کامل استارت موتور - اضافه بار + اتصال کوتاه + ایزوله.

★ انعطاف پذیری ولتاژ گسترده

از بین 13 ولتاژ سیم پیچ AC و 5 DC انتخاب کنید—ایده آل برای پروژه های جهانی یا پانل های ولتاژ مختلط.

★ قوی برای وظیفه سنگین

پشتیبانی از وظیفه AC-4 (معکوس / وصل مکرر) - مناسب برای جرثقیل ها، آسانسورها و نوار نقاله ها.

★ ادغام Plug-and-Play

کنتاکت های کمکی استاندارد 1NO+1NC امکان اتصال آسان، سیگنال دهی یا بازخورد PLC را فراهم می کنند.

★ قابلیت اطمینان درجه صنعتی

تست شده برای استقامت الکتریکی بالا، مقاومت در برابر تماس کم، و سرکوب پایدار قوس - به حداقل رساندن زمان از کار افتادگی.

★ مزایای کلیدی ما عبارتند از: 1) گواهینامه های بین المللی کامل، 2) قابلیت OEM/ODM قوی، 3) نسبت هزینه-عملکرد بالا، 4) ظرفیت تولید در مقیاس بزرگ قابل اعتماد، 5) تجربه صادرات گسترده.

D Contactor

★ محصولات ما با موفقیت به آسیای جنوب شرقی، خاورمیانه، آمریکای جنوبی، آفریقا، اروپا و کشورهای مستقل مشترک المنافع با تمرکز قوی بر بازارهای کمربند و جاده صادر می شوند.

D Contactor

برنامه های کاربردی معمولی

D Contactor استارت موتور: پمپ، فن، کمپرسور، میکسر

D Contactor سیستم های HVAC: کنترل چیلر و دمنده

D Contactor اتوماسیون صنعتی: خطوط نقاله، ماشین آلات بسته بندی

D Contactor مدیریت ساختمان: کنترل آسانسور، بانک های روشنایی

D Contactor انرژی و آب: تصفیه فاضلاب، سیستم های آبیاری

سوالات متداول

Q1: "D Contactor" به چه معناست؟

A1: "D" به نام سری (LC1-D) اشاره دارد که در سطح جهانی برای این پلت فرم کنتاکتور مدولار و استاندارد AC استفاده می شود. این یک طبقه بندی فنی نیست - اما به طور گسترده در ساختمان پانل به دلیل سازگاری آن با لوازم جانبی مانند رله های اضافه بار و اینترلاک های مکانیکی شناخته شده است.

Q2: تفاوت بین وظیفه AC-3 و AC-4 چیست؟

A2:

● AC-3: راه اندازی/توقف معمولی موتورهای قفس سنجابی (مانند پمپ ها، فن ها). استرس کمتر

● AC-4: اتصال مکرر، اینچ کردن، یا معکوس کردن (مانند جرثقیل، بالابر). استرس الکتریکی بیشتر → به تماس های قوی تر نیاز دارد. → CDADA LC1-D برای هر دو رتبه بندی شده است و آن را همه کاره می کند.

Q3: آیا می توانم از این کنتاکتور بدون رله اضافه بار استفاده کنم؟

A3: برای بارهای موتور توصیه نمی شود. کنتاکتور فقط برق را تغییر می دهد - در برابر بار اضافی محافظت نمی کند. برای ایمنی موتور، همیشه با یک رله اضافه بار حرارتی یا الکترونیکی جفت کنید.

Q4: آیا نسخه های 4 قطبی موجود است؟

A4: بله! همه مدل‌های LC1-D از پیکربندی‌های 3P یا 4P پشتیبانی می‌کنند - ایده‌آل برای برنامه‌های سوئیچینگ خنثی یا سیستم‌های 4 سیم.

Q5: چرا CDADA را نسبت به سایر کنتاکتورهای سری D انتخاب کنید؟

A5: CDADA ارائه می دهد:

● مطابقت واقعی IEC 60947-4-1 با گزارش های آزمایش

● محدوده ولتاژ سیم پیچ گسترده تر (شامل 415 ولت، 480 ولت، 600 ولت برای صادرات)

● کیفیت سازگار با کنتاکت‌های آلیاژ نقره و لوله‌های قوسی

● قیمت گذاری مناسب نصب شده و چرخش نمونه سریع

● گواهینامه های جهانی (CE) و اسناد انگلیسی
