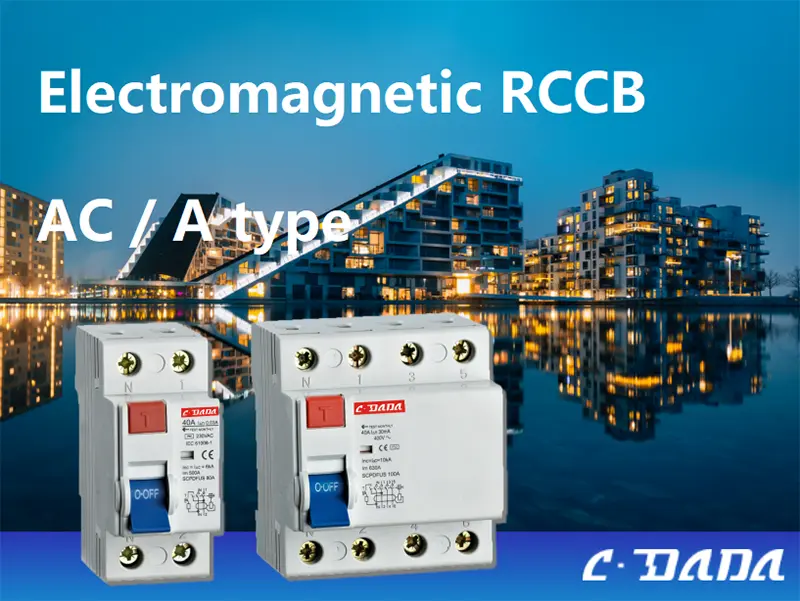

مدار شکن جریان باقیمانده الکترومغناطیسی

برای ایمنی حیاتی، در جایی که قابلیت اطمینان نمی‌تواند به نیروی خارجی بستگی داشته باشد، مدار شکن جریان باقیمانده الکترومغناطیسی CDADA (RCCB) را انتخاب کنید. این RCCB کاملاً الکترومغناطیسی که توسط شرکت Shanghai DADA Electric Co., LTD بر اساس استانداردهای IEC 61008-1 مهندسی شده است، بدون هیچ گونه مدار الکترونیکی یا ولتاژ کمکی کار می‌کند و آن را در برابر نوسانات برق، نوسانات برق، یا افت خنثی مصون می‌سازد.

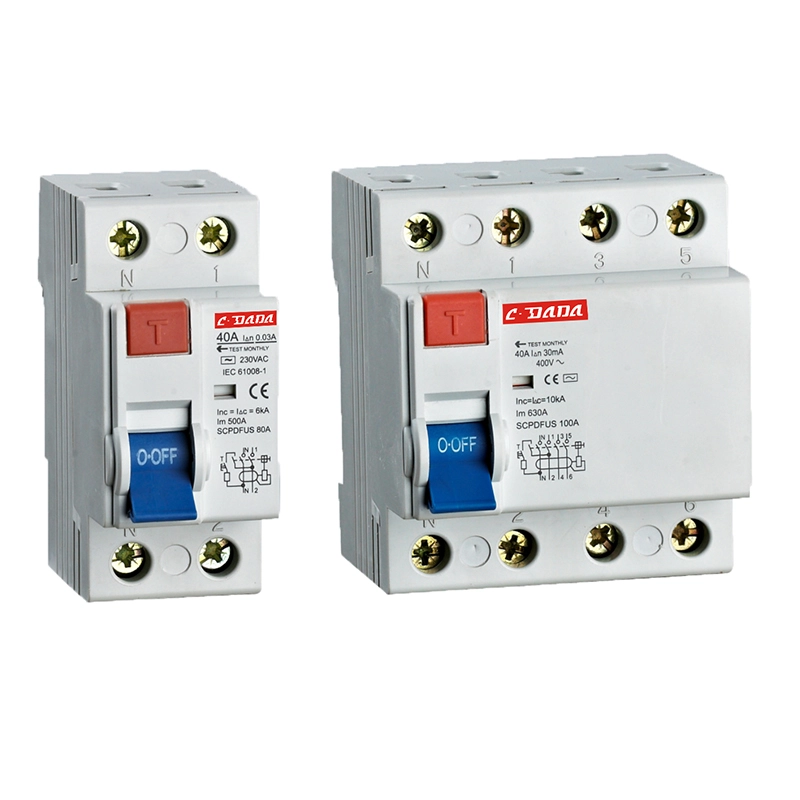

موجود در پیکربندی‌های 2P (1+N) و 4P (3+N) با جریان‌های نامی از 16A تا 100A و حساسیت‌های 10mA، 30mA یا 100mA، حفاظت از خطای زمین را در محیط‌های آلوده، با رطوبت بالا یا شبکه‌های ناپایدار ارائه می‌کند.

RCCB الکترومغناطیسی CDADA با درجه اتصال کوتاه شرطی 6 کیلو آمپر، محفظه وارداتی مقاوم در برابر شعله و نشانگر موقعیت تماس، در سایت‌های صنعتی، زیرساخت‌های روستایی و پانل‌های صادراتی که قابلیت اطمینان مکانیکی مطلق مهم‌تر است، مورد اعتماد است.

مشخصات کلیدی

نوع: RCCB الکترومغناطیسی (بدون الکترونیک، بدون نیاز به برق کمکی)

استاندارد: IEC 61008-1

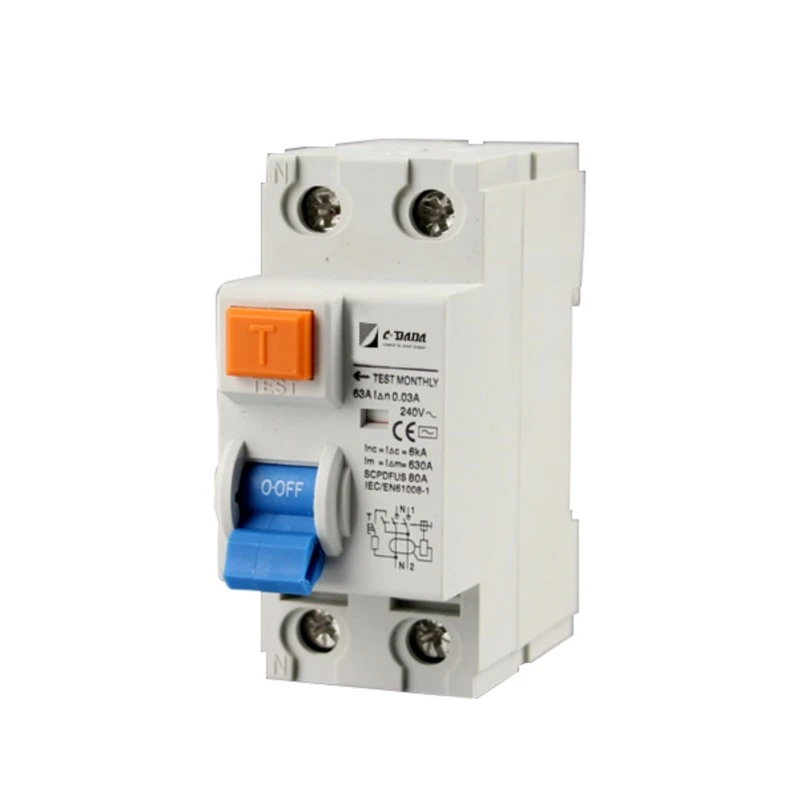

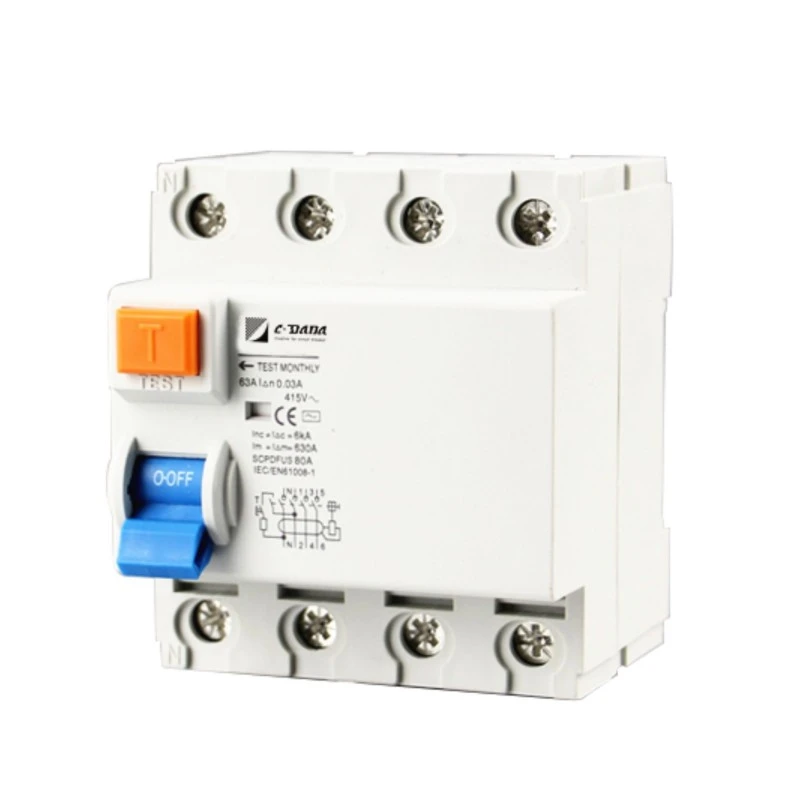

قطب: 2P (1+N) یا 4P (3+N)

جریان دارای رتبه (در): 16A، 25A، 32A، 40A، 63A، 80A، 100A

ولتاژ نامی:

2P: 240 ولت AC

4P: 240/415V AC

حساسیت (I△n): 10 میلی آمپر، 30 میلی آمپر، 100 میلی آمپر

جریان غیرقابل حرکت: 0.5 × I△n

زمان سفر در I△n: ≤ 0.1 ثانیه

ظرفیت ساخت و شکست (I₄m):

500A (در ≤ 40A)

630A (در ≥ 63A)

جریان اتصال کوتاه شرطی (Inc): 6kA

ولتاژ مقاومت ضربه ای (Uimp): 6000 ولت

درجه حفاظت: IP20

نصب: ریل DIN 35 میلی متر، عرض 45 میلی متر

پایانه ها: نوع پین، کابل های تا 35 میلی متر مربع را پشتیبانی می کند

محفظه: پلاستیک وارداتی مقاوم در برابر شعله، مقاوم در برابر حرارت، ضد ضربه

دمای عملیاتی: مناسب برای محیط های آلوده/خشن

نشانگر بصری: نشانگر وضعیت کنتاکتور (وضعیت ON/OFF را نشان می دهد)

مکانیسم سفر: آزادسازی الکترومغناطیسی خالص - حتی بدون ولتاژ در خط کار می کند

چرا CDADA Electromagnetic RCCB را انتخاب کنید؟

★ وابستگی صفر به ولتاژ منبع تغذیه

بر خلاف RCCB های الکترونیکی، مدار قطع کننده جریان باقیمانده الکترومغناطیسی نیازی به برق کمکی ندارد - حتی اگر خنثی شکسته شود، ولتاژ سقوط کند یا در هنگام خاموشی، به طور قابل اعتمادی حرکت می کند.

★ قابلیت اطمینان بی بدیل در شرایط سخت

طراحی ترمینال ویژه و مواد درجه یک عملکرد پایدار را در محیط های گرد و غبار، مرطوب یا خورنده تضمین می کند - ایده آل برای مزارع، تونل ها و کابینت های فضای باز.

★ ذاتاً طراحی ایمن با شکست

بدون نیمه هادی = بدون پیری، بدون اشکال نرم افزاری، بدون حساسیت EMI. فقط فیزیک مکانیکی مغناطیسی - برای چندین دهه ثابت شده است.

★ انطباق استاندارد جهانی

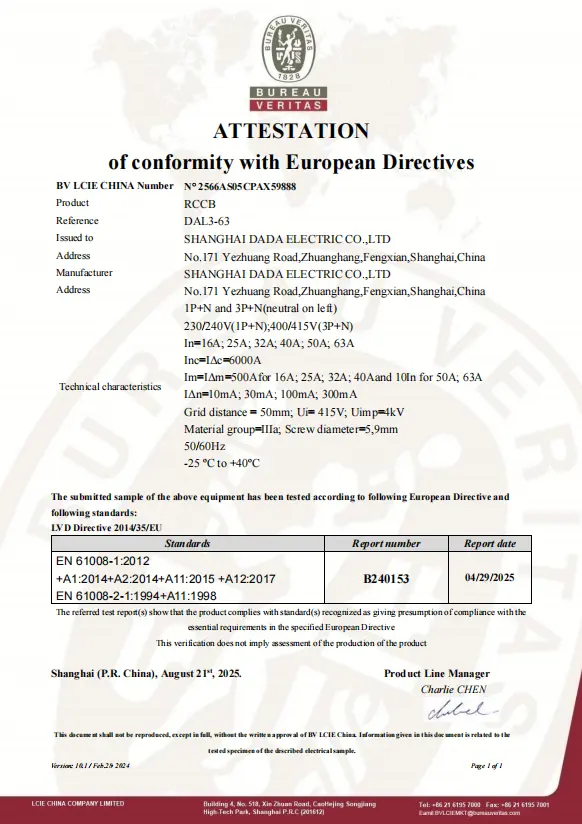

کاملا مطابق با IEC 61008-1، مناسب برای پروژه های بین المللی که نیاز به حفاظت قوی و بدون نیاز به تعمیر و نگهداری دارند.

★ بازخورد عملیاتی را پاک کنید

نشانگر موقعیت تماس داخلی امکان تأیید فوری بصری را فراهم می کند - برای ممیزی ایمنی و نگهداری بسیار مهم است.

★ ضمن احترام به محرمانه بودن مشتری، به توزیع کنندگان متعدد و شرکای OEM در سراسر جهان خدمت می کنیم که به پروژه های بزرگ و بازارهای محلی عرضه می کنند.

★ تیم‌های مهندسی و فروش ما تلاش می‌کنند تا در عرض ۲۴ ساعت کاری به تمام سوالات فنی پاسخ دهند.

برنامه های کاربردی معمولی

برق دهی روستایی: مناطقی با شبکه های ناپایدار یا ضعیف

کارخانه های صنعتی: محیط های EMI بالا (جوشکار، موتور)

تونل ها و معادن: شرایط مرطوب و آلوده

سیستم های پشتیبان: جایی که نمی توان یکپارچگی خنثی را تضمین کرد

پانل های صادراتی: برای بازارهایی که نیاز به قابلیت اطمینان الکترومغناطیسی خالص دارند (به عنوان مثال، بخش هایی از آفریقا، خاورمیانه، آسیای جنوب شرقی)

سوالات متداول (سؤالات متداول)

Q1: تفاوت بین RCD نوع A و نوع AC چیست؟ A1:

● نوع AC: فقط نشت AC سینوسی صاف (مثلاً از خطاهای بخاری) را تشخیص می دهد.

● نوع A: نشتی جریان متناوب جریان متناوب AC + ضربانی (به عنوان مثال از شارژرهای تلفن، درایورهای LED، ماشین لباسشویی) را تشخیص می دهد. → نوع A در تاسیسات مدرن با بارهای الکترونیکی مورد نیاز است. CDADA هر دو نوع را ارائه می دهد — نیازهای برنامه خود را تأیید کنید.

Q2: تفاوت بین RCCB های الکترونیکی و الکترومغناطیسی چیست؟

ویژگی	RCCB الکترونیکی	RCCB الکترومغناطیسی
برق مورد نیاز	بله (نیاز به ولتاژ خط دارد)	خیر - در 0 ولت کار می کند
وابستگی خنثی	در صورت شکستن نول از کار می افتد	هنوز هم بدون خنثی کار می کند
حساسیت EMI	می تواند در نزدیکی موتورها / VFD ها حرکت کند	نسبت به EMI ایمن است
هزینه	پایین تر	کمی بالاتر
استفاده از مورد	شبکه های شهری پایدار	سیستم های خشن، روستایی یا بحرانی

Q3: آیا این RCCB الکترومغناطیسی از حفاظت شخصی 30 میلی آمپر پشتیبانی می کند؟

A3: بله - در 10 میلی آمپر، 30 میلی آمپر و 100 میلی آمپر موجود است. نسخه 30 میلی آمپر الزامات IEC را برای محافظت در برابر ضربه نجات می دهد.

Q4: آیا می توان از آن در سیستم های ارتینگ TT استفاده کرد؟

A4: کاملاً. در واقع، RCCB های الکترومغناطیسی در سیستم های TT ترجیح داده می شوند زیرا آنها به یک مرجع خنثی پایدار متکی نیستند - که ممکن است در تنظیمات TT وجود نداشته باشد یا دارای امپدانس بالا باشد.

Q5: چرا CDADA را برای مدار قطع کننده جریان باقیمانده الکترومغناطیسی انتخاب کنید؟

A5: CDADA ارائه می دهد:

● طراحی الکترومغناطیسی مطابق با استاندارد IEC 61008-1

● بدون وسایل الکترونیکی پنهان - عملکرد مغناطیسی خالص

● محفظه مقاوم در برابر شعله درجه بالا برای ایمنی

● قابلیت اطمینان اثبات شده در محیط های آلوده

● پشتیبانی OEM: قیمت انبوه، اسناد گواهینامه، نمونه برداری سریع
